1. Amplitud modulada
Instructor: Eugenio Moreno
Diseño implementación y mantenimiento de sistemas de comunicación
Pablo Emilio Sanabria Andrade
Pesanabria@misena.edu.co
1) -Cuales parámetros de onda se
consideran fundamentales para
llevar información de un puto hasta
otro.
R.T.A: en los cuales la onda no
deforme su oscilación y mantenga su
frecuencia por el medio de trasmisión
-En una comunicación en donde
existe mucho ruido eléctrico ¿que
considera se debe hacer para
recuperar en el receptor la
información análoga original?
R.T.A: resetear el modulador de señal
verificar la frecuencia en la que se
encuentra la señal y el modulador o
receptor y sincronizarlos
-¿Cuáles son las ventajas y
desventajas de tener una
comunicación análoga en la que la
información se envía en la amplitud
de la señal portadora?
R.T.A: Las ventajas son por su
ganancia y su selectividad son
mejores que las otras trasmisiones,
mejor rechazo de frecuencia de
imagen, mejor relación de señal al
ruido, mayor sensibilidad.
Las desventajas: su ancho de banda
es inconsistente tiene receptores TRF
es inestable y son susceptibles de
oscilar
-¿Cómo se imagina una señal AM
en un osciloscopio?
R.T.A: Con una onda senoidal y una
frecuencia de 1KHz
-¿Cómo se imagina onda una señal
de AM un analizador de espectros?
R.T.A: Con una onda senoidal y una
frecuencia de 1KHz
2) realizar una investigación sobre
frecuencias AM desarrollar la guía de
comunicaciones tomasi
2.1) que quiere decir frente a un
receptor
R.T.A: Este es el proceso de
demodulación de una señal e identificar
los diferentes dispositivos que este
contiene en el tablero, este también es
detectar, ampliar la señal y esto se hace
para recuperar esta información.
2.2) ¿Cuáles son las funciones
principales del frente de un receptor?

2. R.T.A: limitar la banda y ampliar las
señales.
2.3) definir la sensibilidad y el factor
de forma ¿cuál es la relación de ruido
del receptor y la sensibilidad? R.T.A: En
consecuencia la sensibilidad le da mejor
imagen a la señal en cambio el ruido
distorsiona la imagen y con esto la
información.
2.4) defina el mejoramiento de del
ancho de banda ¿cuál es la relación
entre el mejoramiento de ancho de
banda y el ruido del receptor?
R.T.A: En consecuencia si se puede
reducir el ancho de banda también el ruido
se reduce en la misma proporción y
aumentara la proporción de potencias de
señala ruido y mejorara la eficiencia del
sistema.
2.5) definir la sensibilidad
R.T.A: Se puede detectar a la entrada de
un receptor y producir una señal útil de
información modulada
2.6) ¿cuál es la relación de entre ruido
de receptor, ancho de banda y
temperatura?
R.T.A: la temperatura es equivalente al
ruido y es un valor hipotético que no se
puede medir en forma directa es un
parámetro que se usa con frecuencia en
radio receptores compilados bajo ruido
2.7) definir coeficiente de modulación
R.T.A: cantidad de cambio de amplitud
que hay en una forma de onda AM y la
definición matemática m = em / donde m
es coeficiente modulación y em es
amplitud máxima
2.8) describa los tres tipos de
Señal portadora: Señal de alta frecuencia
con la potencia suficiente para irradiarse y
servir como elemento de transmisión.
Onda modulada: Señal resultante de la
suma de la señal portadora y las señales
de frecuencia lateral superior e inferior.
Envolvente AM: Portadora de máxima
potencia y banda lateral.
¿Qué quiere decir frecuencia de
repetición de la envolvente de AM?
La frecuencia de repetición de la
envolvente es igual a la frecuencia de la
señal moduladora.
Describa las bandas laterales superior e
inferior y las frecuencias laterales
superior e inferior.
Banda lateral inferior: Va desde la
frecuencia mínima posible de lado inferior
hasta la frecuencia de la portadora, es
decir: LSB = [fc – fm(máx)] a fc
Banda lateral superior: Va desde la
frecuencia de la portadora hasta la
frecuencia máxima posible del lado
superior, es decir: USB = fc a [fc + fm(máx)]
Frecuencias laterales inferiores: Son
todas las frecuencias pertenecientes a la
banda lateral inferior.

3. Frecuencias laterales superiores: Son
todas las frecuencias pertenecientes a la
banda lateral superior.
¿Cuál es la relación entre la frecuencia
de la señal moduladora y el ancho de
banda en un sistema convencional de
AM?
Defina coeficiente de modulación y
porcentaje de modulación.
Coeficiente de modulación: Cantidad de
cambio de amplitud (modulación) que hay
en una forma de onda
AM. La definición matemática del
coeficiente de modulación es:
𝑚 =
𝐸𝑚
𝐸𝑐
Donde:
m = Coeficiente de modulación
(adimensional)
Em = Cambio máximo de amplitud de la
forma de onda de voltaje de salida (voltios)
Ec = Amplitud máxima del voltaje de la
portadora no modulada (voltios)
Porcentaje de modulación: Es el
coeficiente de modulación expresado en
porcentaje.
𝑀 =
𝐸𝑚
𝐸𝑐
100 ó M= m 100
M= Porcentaje de modulación
Para una modulación de 100%, ¿Cuál es
la relación entre las amplitudes de
voltaje de las frecuencias laterales y de
la portadora?
Como 𝐸𝑓1 = 𝑚 ∗
𝐸𝑐
2
𝑦 m = 1, Puesto m =
100%
Entonces 𝐸𝑓1 =
𝐸𝑐
2
Describa la diferencia entre un
modulador de bajo nivel y alto nivel.
Los moduladores de bajo o inferior nivel
utilizan amplificadores después de la etapa
de modulación de tipo A y B, siendo estos
lineales y poco eficientes. Los moduladores
de alto o superior nivel alcanzan alta
eficiencia de potencia mediante el uso de
amplificadores de Clase C, logrando
eficiencias hasta del 80%. Con modulación
de bajo nivel, ésta se hace antes del
elemento de salida de la etapa final del
transmisor, en cambio con modulación de
alto nivel esta se hace en elemento final de
la etapa final.

4. Describa el significado de la siguiente
ecuación:
Vam(t) = Ec sen(2.π.fc.t) – (m.Ec /
2)cos[2.π(fc + fm ).t] + 8m.Ec /
2)cos[2.π(fc-fm).t]
Vam(t) = Onda modulada
Ec.sen(2.πfc.t) = Forma de onda de la
portadora (Voltios)
– (m*Ec / 2)cos[2.π(fc + fm ).t] =
Frecuencias en la banda lateral superior
(Voltios)
+ (m*Ec / 2)cos[2*π(fc - fm ).t] =
Frecuencias en la banda lateral inferior
(Voltios)
Describa el significado de cada término
en la siguiente ecuación:
Vam(t) = 10 sen(2*π500k*t) –
5*cos(2*(515k*t) + 5* cos(2*(485k *t)
10 sen(2.( 500k.t) Señal portadora
Ec = 10 [V] (Amplitud máx. de la portadora)
Fc = 500 Khz (Frecuencia de la portadora)
-5.cos(2.π515k.t) Frecuencias en la banda
lateral superior
m*Ec / 2 = 5 [V]
fc+ fm = 515 Khz
fm = 15 Khz (Frecuencia de la moduladora)
m = 1
+ 5.cos(2.(.485k.t) Frecuencias en la banda
lateral inferior
m*Ec / 2 = 5
fc- fm = 485 Khz
fm = 15 Khz (Frecuencia de la moduladora)
m = 1
Finalmente: Vam(t) = 10 sen(2.(.500k.t) –
5.cos[2. π.515k.t] + 5.cos(2.π.485k.t)
Como m = 1 (Coeficiente de modulación)
entonces M = 100% (Porcentaje de
Modulación)
¿Cuál es el efecto de la modulación
sobre la amplitud del componente de la
portadora del espectro de la señal
modulada?
El efecto de la modulación es trasladar la
señal moduladora en el dominio de la
frecuencia, de modo que se refleje
simétricamente respecto a la frecuencia de
la portadora.
Describa el significado de la siguiente
formula:
Pt = Pc (1+ m2/2)

5. La potencia total en una envolvente de AM
aumenta con la modulación, es decir
cuando aumentan aumenta Pt. Si no hay
modulación, entonces Pt (potencia total) es
igual a Pc (potencia de la portadora).
Qué quiere decir AM DSBFC?
Amplitud Modulada de portadora de
máxima potencia y doble banda lateral
(DSBFC, por doublesideband full carrier). A
este sistema se le llama AM convencional
o simplemente AM.
Describa la relación entre las potencias
de la portadora y de la banda lateral en
una onda DSBFC de AM.
La potencia total en una onda de amplitud
modulada es igual a la suma de las
potencias de la portadora y las de la banda
lateral superior e inferior. La potencia total
en una envolvente DSBFC de AM es: Pt =
Pc + Pbls + Pbli
Donde:
Pt = Potencia total de una envolvente
DSBFC de AM [W]
Pc = Potencia de la portadora [W]
Pbls = Potencia de la banda lateral superior
[W]
Pbli = Potencia de la banda lateral inferior
[W])
Pt = Pc * (1 + m°2/2) [W
Cuál es la principal desventaja de la AM
DSBFC?
La principal desventaja de la transmisión
DSBFC de AM es que la información está
contenida en las bandas laterales, aunque
la mayor parte de la potencia se
desperdicia en la portadora.
¿Cuál es la principal ventaja de la AM
DSBFC?
Como la mayor parte de la potencia se
desperdicia en la portadora esto permite
hacer uso de circuitos de moduladores
relativamente sencillos y poco costosos en
el receptor, lo cual es la principal ventaja de
la DSBFC de AM.
¿Cuál es la principal desventaja del AM
de bajo nivel?
Una de las desventajas de bajo nivel se
presenta en las aplicaciones de gran
potencia, donde todos los amplificadores
que siguen a la etapa moduladora deben
ser amplificadores lineales, lo cual es
extremadamente deficiente
3-21. ¿Porque cualquier amplificador
que siga al circuito modulador en un

6. transmisor de AM de DSBFC tiene que
ser lineal?
Porque cuando hay una señal moduladora
presente el circuito funciona como un
amplificador de señal moduladora cuando
no hay señal moduladora presente el
circuito funciona como un amplificador
lineal de clase A, y la salida no es más que
la portadora amplificada por la ganancia de
voltaje en reposo
3-22. Describa las diferencias entre los
moduladores de bajo y alto nivel.
Modulación de bajo nivel: esta se hace
antes del elemento de salida de la etapa
final del transmisor, en otras palabras antes
del colector del transistor de salida de un
transmisor transistorado
Modulación de alto nivel: La modulación
se hace en el elemento final de la etapa
final donde la señal portadora tiene su
amplitud máxima y por eso requiere una
señal moduladora de mucha mayor
amplitud para lograr un porcentaje
razonable de modulación
3-23. Haga una lista de las ventajas de la
modulación de bajo nivel, y de la
modulaci6n de alto nivel.
Modulación de bajo nivel: Se requiere de
menos de menos potencia de señal
moduladora para lograr modulación de alto
porcentaje
Modulación de alto nivel: el amplificador
de señal moduladora suministra toda la
potencia de la banda lateral que podría ser
hasta del 33 %de la potencia total de
transmisión.
3·24. ¿Cuáles son las ventajas de usar
moduladores de circuito integrado
lineal para AM?
pueden compensar con precisión el flujo de
corriente, garantiza la ganancia de voltaje
del amplificador y las variaciones de
temperatura, excelente estabilidad de
frecuencia, inmunidad a la temperatura,
simplicidad de diseño y localización de
fallas
3-25. ¿cuál es la ventaja de usar un
patrón trapezoidal para evaluar una
envoi vente de AM?
Para observar las características de
modulación de los transistores de AM
(coeficiente de modulación y simetría de
modulación) en un osciloscopio de rayos
catódicos

7. SEÑAL AM VENTAJAS DESVENTAJAS
AM COMPLETO Permite uso de menor ancho
debanda y lo hace más
práctico en transmisiones de
menores frecuencias porque
se aprovecha mejor cada
banda
En transmisiones a distancia
por ondas ionosféricas es
menor la distorsión debida al
desvanecimiento para señales
de AM
La desventaja principal de la
modulación de amplitud
estriba en que la afectan
fácilmente diversos
fenómenos atmosféricos
(estática),señales electrónicas
con frecuencias parecidas y
las interferencias ocasionadas
por los aparatos eléctricos
tales como motores y
generadores
AM VESTIGIAL Ocupa menor ancho de banda
que la modulación en AM de
Doble Banda Lateral DSB-LC
No requiere de filtros tan
abruptos(filtros más
realizables en la realidad
AM CON PORTADORA
SUPRIMIDA
La modulación con portadora
suprimida proporciona un
medio conveniente para
observar el espectro de
frecuencias completo de una
señal

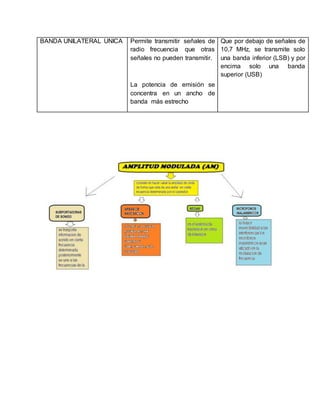

8. BANDA UNILATERAL UNICA Permite transmitir señales de
radio frecuencia que otras
señales no pueden transmitir.
La potencia de emisión se
concentra en un ancho de
banda más estrecho
Que por debajo de señales de
10,7 MHz, se transmite solo
una banda inferior (LSB) y por
encima solo una banda
superior (USB)
