Los pliegues son deformaciones rocosas resultado del esfuerzo compresivo. Se forman bajo altas presiones y temperaturas durante largos períodos geológicos, causando ondulaciones en las rocas. Los pliegues tienen elementos como la cresta, el seno y la línea de inflexión, y pueden ser simétricos o asimétricos dependiendo de la posición del plano axial.

1. PLIEGUES
Geología Estructural
Cardenas Maldonado Jonathan M.
Tercer Semestre

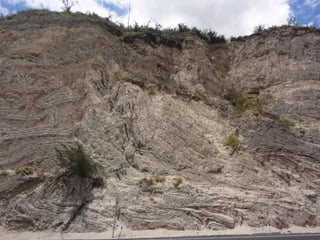

3. • Es un tipo de deformación, la cual
esta presente como una respuesta
Plástica, esta por encima del valor de
elasticidad, la deformación es
permanente.
• Los pliegues se observan en las rocas
sedimentarias, volcano-sedimentarias
y metamórficas.

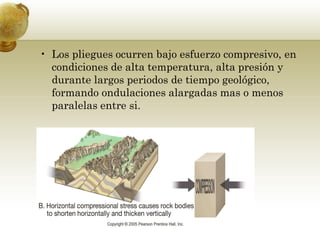

4. • Los pliegues ocurren bajo esfuerzo compresivo, en
condiciones de alta temperatura, alta presión y
durante largos periodos de tiempo geológico,
formando ondulaciones alargadas mas o menos
paralelas entre si.

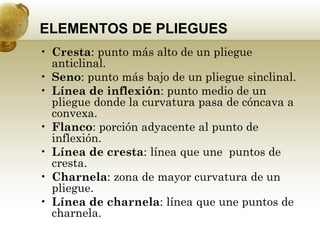

5. ELEMENTOS DE PLIEGUES
• Cresta: punto más alto de un pliegue
anticlinal.
• Seno: punto más bajo de un pliegue sinclinal.
• Línea de inflexión: punto medio de un
pliegue donde la curvatura pasa de cóncava a
convexa.
• Flanco: porción adyacente al punto de
inflexión.
• Línea de cresta: línea que une puntos de
cresta.
• Charnela: zona de mayor curvatura de un
pliegue.
• Línea de charnela: línea que une puntos de
charnela.

6. • Plano o superficie axial: plano que
pasando por la zona de charnela divide
simétricamente un pliegue.
• Vergencia: Angulo del plano axial
respecto a la horizontal.

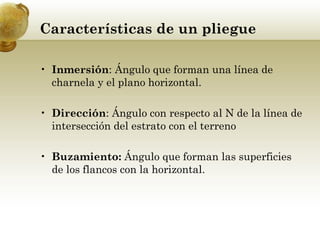

8. Características de un pliegue
• Inmersión: Ángulo que forman una línea de
charnela y el plano horizontal.
• Dirección: Ángulo con respecto al N de la línea de
intersección del estrato con el terreno
• Buzamiento: Ángulo que forman las superficies
de los flancos con la horizontal.

9. Pliegue con
línea de
charnela
horizontal
(eje horizontal)
Pliegue con
línea de
charnela con
inmersion
(eje buzante)

10. ELEMENTOS DE PLIEGUES
• Traza axial: línea de intersección entre el plano
axial y la superficie del terreno; si el terreno es
plano la traza axial es una línea recta.
• Eje de pliegue: línea imaginaría que forma la
intersección del plano axial con una capa
cualquiera de un pliegue
• Pliegue simétrico: pliegue que cumple las
siguientes condiciones: a) el plano axial es normal
a la superficie media b) existe simetría con
relación al plano axial.
• Pliegue asimétrico: pliegue no simétrico.

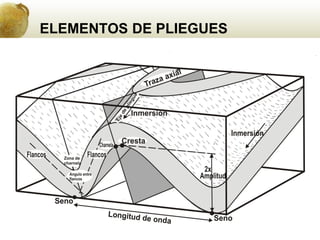

11. ELEMENTOS DE PLIEGUES

13. CRESTAS ANTICLINALES Y
VALLES SINCLINALES

14. CLASIFICACION DE PLIEGUES

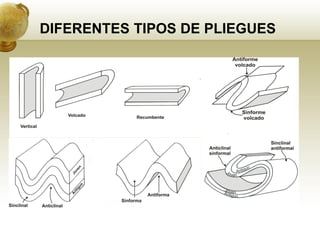

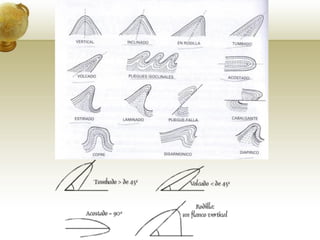

15. DIFERENTES TIPOS DE PLIEGUES

16. Sistemas de Pliegues

17. Sistemas de pliegues

18. Angulo Interflancos Clasificación del pliegue
1. 0º-2º Pliegue isoclinal
2. 2º - 30º Pliegue apretado
3. 30º - 70º Pliegue cerrado
4. 70º - 120º Pliegue abierto
5. 120º - 180º Pliegue suave

19. Presentacion de pliegues
• En rocas
Metamórficas
•
• En rocas
Sedimentarias

20. DOMOS Y CUBETAS

21. • PLIEGUES
SEGÚN LA
POSICIÓN DE LA
LÍNEA DE
CHARNELA Y DEL
PLANO AXIAL

23. EFECTO TOPOGRÁFICO SOBRE EL
PATRÓN DE AFLORAMIENTO

24. ANTICLINAL BUZANTE

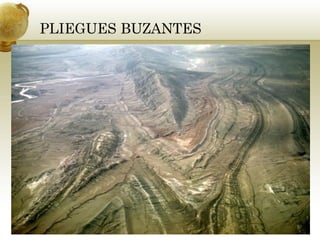

25. PLIEGUES BUZANTES

26. Superficie
horizontal
Pliegues
buzantes o
pliegues
con
inmersion
(plunging
folds)

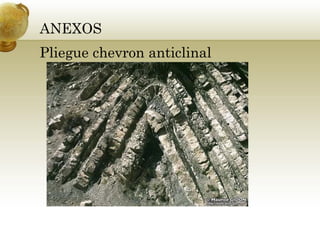

27. Pliegue chevron anticlinal
ANEXOS

28. PLIEGUES CHEVRON
INCLINADOS

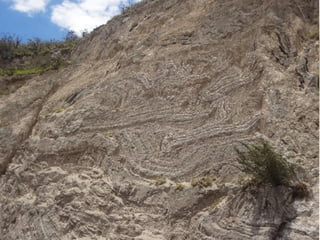

30. Pliegues Slumping

33. Pliegue abierto

34. Conclusiones:
• Son deformaciones generalmente de las
rocas sedimentarias.
• Son resultantes de una manifestación
común de la deformación dúctil.
