Este documento describe las estructuras hidráulicas y su clasificación. Explica que las estructuras hidráulicas son obras de ingeniería necesarias para aprovechar los recursos hídricos y controlar su acción destructiva. Se clasifican según su función en estructuras de contención, regulación y conducción del agua. Además, detalla los datos necesarios para proyectar nudos hidráulicos como mapas topográficos e información hidrológica, climática y geológica de la zona.

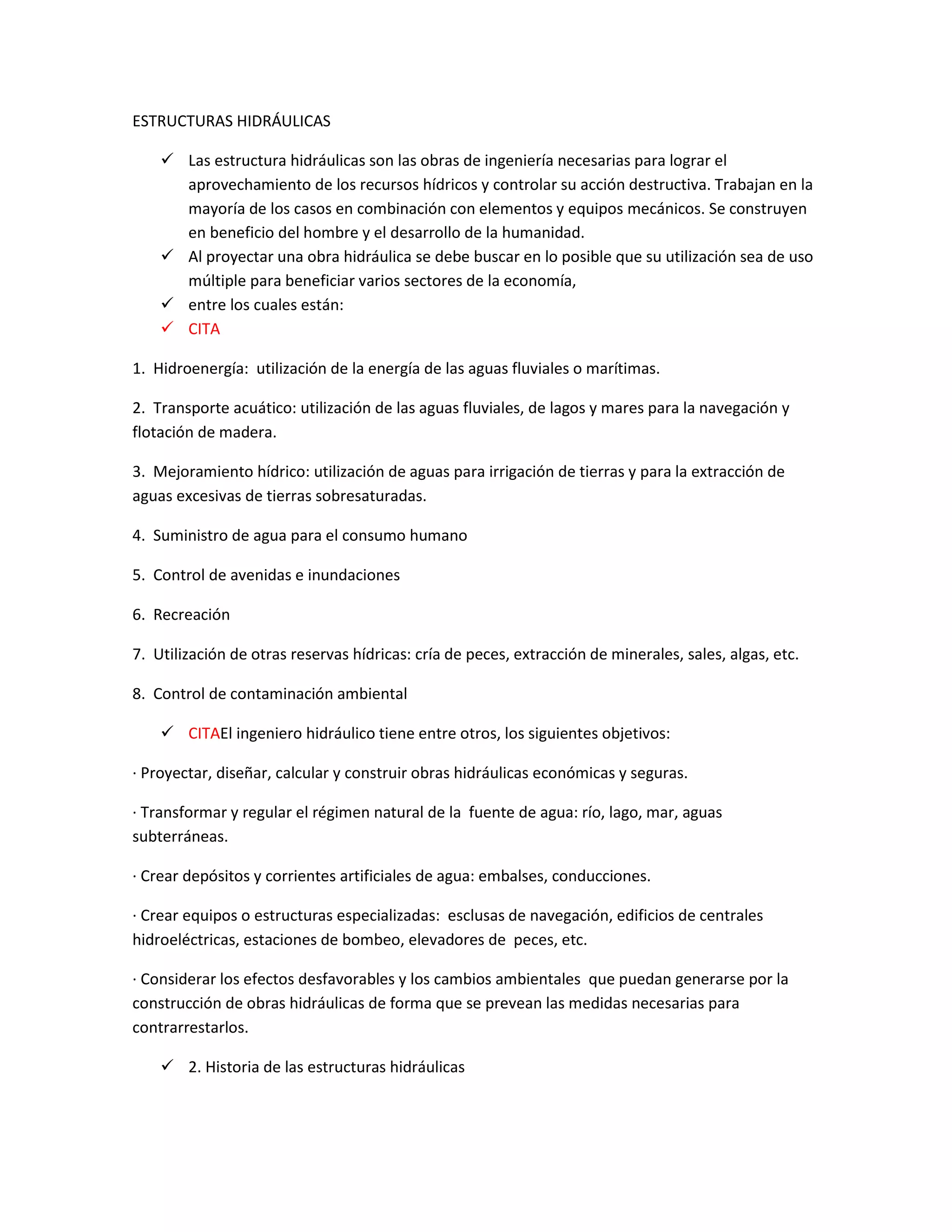

1. ESTRUCTURAS HIDRÁULICAS
 Las estructura hidráulicas son las obras de ingeniería necesarias para lograr el
aprovechamiento de los recursos hídricos y controlar su acción destructiva. Trabajan en la
mayoría de los casos en combinación con elementos y equipos mecánicos. Se construyen
en beneficio del hombre y el desarrollo de la humanidad.
 Al proyectar una obra hidráulica se debe buscar en lo posible que su utilización sea de uso
múltiple para beneficiar varios sectores de la economía,
 entre los cuales están:
 CITA
1. Hidroenergía: utilización de la energía de las aguas fluviales o marítimas.
2. Transporte acuático: utilización de las aguas fluviales, de lagos y mares para la navegación y
flotación de madera.
3. Mejoramiento hídrico: utilización de aguas para irrigación de tierras y para la extracción de
aguas excesivas de tierras sobresaturadas.
4. Suministro de agua para el consumo humano
5. Control de avenidas e inundaciones
6. Recreación
7. Utilización de otras reservas hídricas: cría de peces, extracción de minerales, sales, algas, etc.
8. Control de contaminación ambiental
 CITAEl ingeniero hidráulico tiene entre otros, los siguientes objetivos:
· Proyectar, diseñar, calcular y construir obras hidráulicas económicas y seguras.
· Transformar y regular el régimen natural de la fuente de agua: río, lago, mar, aguas
subterráneas.
· Crear depósitos y corrientes artificiales de agua: embalses, conducciones.
· Crear equipos o estructuras especializadas: esclusas de navegación, edificios de centrales
hidroeléctricas, estaciones de bombeo, elevadores de peces, etc.
· Considerar los efectos desfavorables y los cambios ambientales que puedan generarse por la
construcción de obras hidráulicas de forma que se prevean las medidas necesarias para
contrarrestarlos.
 2. Historia de las estructuras hidráulicas

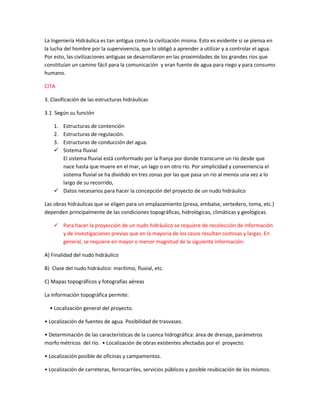

2. La Ingeniería Hidráulica es tan antigua como la civilización misma. Esto es evidente si se piensa en
la lucha del hombre por la supervivencia, que lo obligó a aprender a utilizar y a controlar el agua.
Por esto, las civilizaciones antiguas se desarrollaron en las proximidades de los grandes ríos que
constituían un camino fácil para la comunicación y eran fuente de agua para riego y para consumo
humano.
CITA
3. Clasificación de las estructuras hidráulicas
3.1 Según su función
1.Estructuras de contención
2.Estructuras de regulación.
3.Estructuras de conducción del agua.
 Sistema fluvial
El sistema fluvial está conformado por la franja por donde transcurre un río desde que
nace hasta que muere en el mar, un lago o en otro río. Por simplicidad y conveniencia el
sistema fluvial se ha dividido en tres zonas por las que pasa un río al menos una vez a lo
largo de su recorrido,
 Datos necesarios para hacer la concepción del proyecto de un nudo hidráulico
Las obras hidráulicas que se eligen para un emplazamiento (presa, embalse, vertedero, toma, etc.)
dependen principalmente de las condiciones topográficas, hidrológicas, climáticas y geológicas.
 Para hacer la proyección de un nudo hidráulico se requiere de recolección de información
y de investigaciones previas que en la mayoría de los casos resultan costosas y largas. En
general, se requiere en mayor o menor magnitud de la siguiente información:
A) Finalidad del nudo hidráulico
B) Clase del nudo hidráulico: marítimo, fluvial, etc.
C) Mapas topográficos y fotografías aéreas
La información topográfica permite:
• Localización general del proyecto.
• Localización de fuentes de agua. Posibilidad de trasvases.
• Determinación de las características de la cuenca hidrográfica: área de drenaje, parámetros
morfo métricos del río. • Localización de obras existentes afectadas por el proyecto.
• Localización posible de oficinas y campamentos.
• Localización de carreteras, ferrocarriles, servicios públicos y posible reubicación de los mismos.

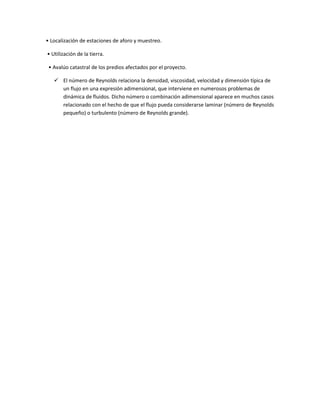

3. • Localización de estaciones de aforo y muestreo.
• Utilización de la tierra.
• Avalúo catastral de los predios afectados por el proyecto.
 El número de Reynolds relaciona la densidad, viscosidad, velocidad y dimensión típica de
un flujo en una expresión adimensional, que interviene en numerosos problemas de
dinámica de fluidos. Dicho número o combinación adimensional aparece en muchos casos
relacionado con el hecho de que el flujo pueda considerarse laminar (número de Reynolds
pequeño) o turbulento (número de Reynolds grande).

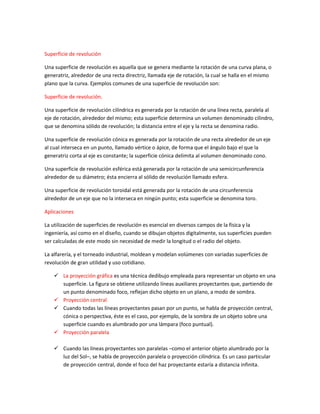

4. Superficie de revolución
Una superficie de revolución es aquella que se genera mediante la rotación de una curva plana, o
generatriz, alrededor de una recta directriz, llamada eje de rotación, la cual se halla en el mismo
plano que la curva. Ejemplos comunes de una superficie de revolución son:
Superficie de revolución.
Una superficie de revolución cilíndrica es generada por la rotación de una línea recta, paralela al
eje de rotación, alrededor del mismo; esta superficie determina un volumen denominado cilindro,
que se denomina sólido de revolución; la distancia entre el eje y la recta se denomina radio.
Una superficie de revolución cónica es generada por la rotación de una recta alrededor de un eje
al cual interseca en un punto, llamado vértice o ápice, de forma que el ángulo bajo el que la
generatriz corta al eje es constante; la superficie cónica delimita al volumen denominado cono.
Una superficie de revolución esférica está generada por la rotación de una semicircunferencia
alrededor de su diámetro; ésta encierra al sólido de revolución llamado esfera.
Una superficie de revolución toroidal está generada por la rotación de una circunferencia
alrededor de un eje que no la interseca en ningún punto; esta superficie se denomina toro.
Aplicaciones
La utilización de superficies de revolución es esencial en diversos campos de la física y la
ingeniería, así como en el diseño, cuando se dibujan objetos digitalmente, sus superficies pueden
ser calculadas de este modo sin necesidad de medir la longitud o el radio del objeto.
La alfarería, y el torneado industrial, moldean y modelan volúmenes con variadas superficies de
revolución de gran utilidad y uso cotidiano.
 La proyección gráfica es una técnica dedibujo empleada para representar un objeto en una
superficie. La figura se obtiene utilizando líneas auxiliares proyectantes que, partiendo de
un punto denominado foco, reflejan dicho objeto en un plano, a modo de sombra.
 Proyección central
 Cuando todas las líneas proyectantes pasan por un punto, se habla de proyección central,
cónica o perspectiva, éste es el caso, por ejemplo, de la sombra de un objeto sobre una
superficie cuando es alumbrado por una lámpara (foco puntual).
 Proyección paralela
 Cuando las líneas proyectantes son paralelas –como el anterior objeto alumbrado por la
luz del Sol–, se habla de proyección paralela o proyección cilíndrica. Es un caso particular
de proyección central, donde el foco del haz proyectante estaría a distancia infinita.

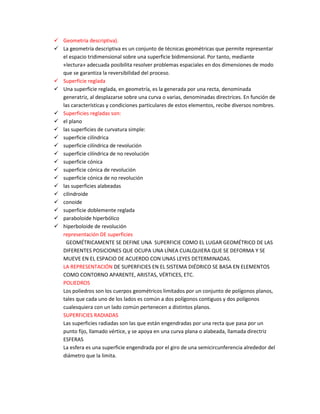

5.  Geometría descriptiva).
 La geometría descriptiva es un conjunto de técnicas geométricas que permite representar
el espacio tridimensional sobre una superficie bidimensional. Por tanto, mediante
«lectura» adecuada posibilita resolver problemas espaciales en dos dimensiones de modo
que se garantiza la reversibilidad del proceso.
 Superficie reglada
 Una superficie reglada, en geometría, es la generada por una recta, denominada
generatriz, al desplazarse sobre una curva o varias, denominadas directrices. En función de
las características y condiciones particulares de estos elementos, recibe diversos nombres.
 Superficies regladas son:
 el plano
 las superficies de curvatura simple:
 superficie cilíndrica
 superficie cilíndrica de revolución
 superficie cilíndrica de no revolución
 superficie cónica
 superficie cónica de revolución
 superficie cónica de no revolución
 las superficies alabeadas
 cilindroide
 conoide
 superficie doblemente reglada
 paraboloide hiperbólico
 hiperboloide de revolución
representación DE superficies
GEOMÉTRICAMENTE SE DEFINE UNA SUPERFICIE COMO EL LUGAR GEOMÉTRICO DE LAS
DIFERENTES POSICIONES QUE OCUPA UNA LÍNEA CUALQUIERA QUE SE DEFORMA Y SE
MUEVE EN EL ESPACIO DE ACUERDO CON UNAS LEYES DETERMINADAS.
LA REPRESENTACIÓN DE SUPERFICIES EN EL SISTEMA DIÉDRICO SE BASA EN ELEMENTOS
COMO CONTORNO APARENTE, ARISTAS, VÉRTICES, ETC.
POLIEDROS
Los poliedros son los cuerpos geométricos limitados por un conjunto de polígonos planos,
tales que cada uno de los lados es común a dos polígonos contiguos y dos polígonos
cualesquiera con un lado común pertenecen a distintos planos.
SUPERFICIES RADIADAS
Las superficies radiadas son las que están engendradas por una recta que pasa por un
punto fijo, llamado vértice, y se apoya en una curva plana o alabeada, llamada directriz
ESFERAS
La esfera es una superficie engendrada por el giro de una semicircunferencia alrededor del
diámetro que la limita.
