La guía presenta el uso de Excel QM, un complemento de Microsoft Excel para la asignatura de ingeniería industrial, centrándose en modelos de manejo de operaciones (OM). Se detalla el proceso de descarga, habilitación de macros y uso de herramientas específicas como los métodos de localización y análisis de punto de equilibrio. Además, se incluyen instrucciones para llenar y analizar datos dentro de la aplicación Excel OM.

1. Universidad Nacional Experimental Politécnica “Antonio José de Sucre”
Guía Excel QM
Modelos OM
Prof: Ing. Daniel Flores
Link de descarga Excel QM Versión 4: https://wps.prenhall.com/bp_weiss_software_1/76/19556/5006377.cw/index.html
Excel QM es un complemento del Microsoft Excel en el que se ubican herramientas básicas en la
asignatura de Ingeniería Industrial, en la asignatura Plantas Industriales y Manejo de Materiales se
ubican los modelos OM (Operations Management) o Manejo de operaciones en español, esta guía
mostrara aspectos básicos para el uso de esta aplicación en el contenido de la asignatura, para el
uso del programa se deben seguir los siguientes pasos:
1. Descargado el programa deberán hacer doble click en el icono correspondiente.
2. Se le pedirá que habilite los macros para poder ejecutar la aplicación.
3. Excel OM es un complemento para Excel, la misma se ubicara en los menús desplegables del
mismo, seleccionado el mismo se mostraran todas las herramientas que muestra la aplicación.
4. El primer menú desplegable muestra las temáticas en donde Excel OM tiene herramientas de
aplicación en este caso por capitulo y por orden alfabético.

2. Universidad Nacional Experimental Politécnica “Antonio José de Sucre”
Guía Excel QM
Modelos OM
Prof: Ing. Daniel Flores
Link de descarga Excel QM Versión 4: https://wps.prenhall.com/bp_weiss_software_1/76/19556/5006377.cw/index.html
5. El menú por capitulo es el siguiente:
6. El menú por orden alfabético es el siguiente (Debemos seleccionar los modelos OM – Display
OM Models Only), como se muestra:

3. Universidad Nacional Experimental Politécnica “Antonio José de Sucre”
Guía Excel QM
Modelos OM
Prof: Ing. Daniel Flores
Link de descarga Excel QM Versión 4: https://wps.prenhall.com/bp_weiss_software_1/76/19556/5006377.cw/index.html
7. Los Modelos OM (Manejo de operaciones), consta de las siguientes temáticas: Planeación
Agregada, Programación Lineal, Localización, Análisis de Punto de Equilibrio, Distribución de
Plantas, Productividad, Inventario etc, estos serán analizados más adelante.

4. Universidad Nacional Experimental Politécnica “Antonio José de Sucre”
Guía Excel QM
Modelos OM
Prof: Ing. Daniel Flores
Link de descarga Excel QM Versión 4: https://wps.prenhall.com/bp_weiss_software_1/76/19556/5006377.cw/index.html
Modelos de Localización
Los modelos de localización se fundamentan en la temática de Localización de Plantas Industriales,
para ello se trabajara con los siguientes métodos: Método de los Factores Ponderados (Factor
Rating), Método del Centro de Gravedad (Center ofGravity) y Análisis de Punto de equilibrio (Break
– Even Analysis) y se muestran en la siguiente imagen:
Método de los Factores Ponderados (Factor Rating) - Aplicación Excel OM
a) Seleccionar la opción Factor Rating y seguidamente les aparecerá el siguiente menú:
b) Podrá colocar el titulo dele ejercicio (Title), el nombre de la plantilla (Sheet name), el numero de
factores de estudio (Enter the number of factors), nombre para el factor (Name for Factor), el
numero de ubicaciones (Enter the number of locations) y el nombre por ubicación (Name for
location)

5. Universidad Nacional Experimental Politécnica “Antonio José de Sucre”
Guía Excel QM
Modelos OM
Prof: Ing. Daniel Flores
Link de descarga Excel QM Versión 4: https://wps.prenhall.com/bp_weiss_software_1/76/19556/5006377.cw/index.html

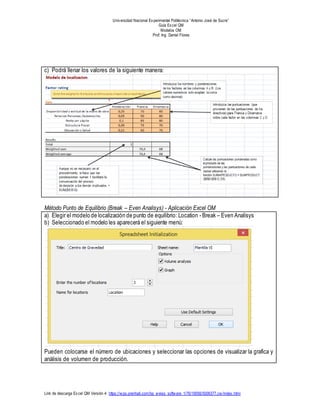

c) Podrá llenar los valores de la siguiente manera:
Método Punto de Equilibrio (Break – Even Analisys) - Aplicación Excel OM
a) Elegir el modelo de localización de punto de equilibrio: Location - Break – Even Analisys
b) Seleccionado el modelo les aparecerá el siguiente menú:
Pueden colocarse el número de ubicaciones y seleccionar las opciones de visualizar la grafica y
análisis de volumen de producción.

6. Universidad Nacional Experimental Politécnica “Antonio José de Sucre”
Guía Excel QM
Modelos OM
Prof: Ing. Daniel Flores
Link de descarga Excel QM Versión 4: https://wps.prenhall.com/bp_weiss_software_1/76/19556/5006377.cw/index.html
c) El modelo emplea los siguientes formatos en Excel (Solo debe introducir los valores de
enunciado relacionado a los costos fijos, variables y el volumen de producción), lo valores de
punto de equilibrio y costo total se resolverán directamente mediante la plantilla de Excel.
d) Introducidos los valores se obtendrá además la siguiente grafica para los análisis finales
0
1000
2000
3000
4000
5000
6000
0 50 100 150 200 250 300 350 400 450 500
$
Units
Cost-volume analysis
Location 1 Location 2 Location 3

7. Universidad Nacional Experimental Politécnica “Antonio José de Sucre”
Guía Excel QM
Modelos OM
Prof: Ing. Daniel Flores
Link de descarga Excel QM Versión 4: https://wps.prenhall.com/bp_weiss_software_1/76/19556/5006377.cw/index.html
Método Centro de Gravedad (Center Of Gravity) - Aplicación Excel OM
a) Elegir el modelo de localización de punto de equilibrio: Location – Center ofGravity
b) Seleccionado el modelo les aparecerá el siguiente menú:
c) Podrá llenar los valores de la siguiente manera:
d) Introducidos los valores se obtendrá además la siguiente grafica para los análisis finales
