El documento explica qué es el factor de potencia. El factor de potencia representa la relación entre la potencia activa (P), que es la potencia real de trabajo, y la potencia aparente (S), que es la potencia total consumida. Idealmente, el factor de potencia sería 1 para que no haya pérdida de energía no aprovechada y haya mayor eficiencia. Un factor de potencia bajo indica que hay cargas inductivas como motores que causan desfase entre la corriente y tensión.

1. Realizado por : Joseph Ramírez Ureña
11-7

2. ¿Qué es el Factor de Potencia?
f.d.p
• El factor de potencia o también llamado coseno
de fi representa el valor del ángulo que se forma
al representar gráficamente la potencia activa
(P) y la potencia aparente (S), es decir, la
relación existente entre la potencia real de
trabajo y la potencia total consumida por la
carga o el consumidor conectado a un circuito
eléctrico de corriente alterna

3. Triangulo de potencias
• . Esta relación se puede representar también, de forma
matemática, por medio de la siguiente fórmula:

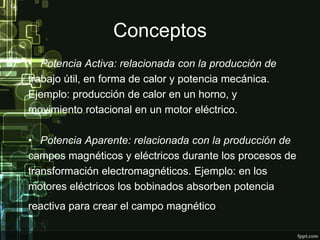

4. Conceptos
• Potencia Activa: relacionada con la producción de
trabajo útil, en forma de calor y potencia mecánica.
Ejemplo: producción de calor en un horno, y
movimiento rotacional en un motor eléctrico.
• Potencia Aparente: relacionada con la producción de
campos magnéticos y eléctricos durante los procesos de
transformación electromagnéticos. Ejemplo: en los
motores eléctricos los bobinados absorben potencia
reactiva para crear el campo magnético.

5. Tipos de cargas
•
-Carga Resistiva
• -Carga Inductiva
• -Carga Capacitiva

6. • De acuerdo con su definición, el factor de
potencia es adimensional y solamente puede
tomar valores entre 0 y 1 (cos(φ)).
• Lo ideal sería que el resultado fuera siempre
igual a 1, pues así habría una mejor
optimización y aprovechamiento del consumo
de energía eléctrica, o sea, habría menos
pérdida de energía no aprovechada y una
mayor eficiencia de trabajo en los generadores
que producen esa energía.

7. Factor de potencia en
transformadores y motores
• En los circuitos inductivos, como ocurre con los motores,
transformadores de voltaje y la mayoría de los
dispositivos o aparatos que trabajan con algún tipo de
bobina, el valor del factor de potencia se muestra
siempre con una fracción decimal menor que = 1 (como
por ejemplo 0,8), que es la forma de indicar cuál es el
retraso o desfasaje que produce la carga inductiva en la
sinusoide correspondiente a la intensidad de la corriente
con respecto a la sinusoide de la tensión o voltaje. Por
tanto, un motor de corriente alterna con
un factor de potencia o Cos = 0,95
, por ejemplo, será mucho más eficiente que otro
que posea un Cos = 0,85 .
