1. MODOS DE FALLAMODOS DE FALLA
AGOSTO 2013
ARTURO CAPURRO
CURSO : ING INDUSTRIAL

2. Fallas, Modos de Falla, CausasFallas, Modos de Falla, Causas::
 Falla: Es la pérdida de una propiedad de un componente, equipo o sistema que le impide cumplir una
función o afecta a la calidad, la salud o la seguridad.
 Modo de Falla: Es la pérdida de una propiedad de un componente, equipo o sistema que le impide
cumplir una función o afecta a la calidad, la salud o la seguridad. Se refiere a la falla misma no a las
causas:
 Ejemplos de Modo de Falla:
 No hay flujo de agua
 El motor no funciona
 El motor gira a una velocidad distinta a la nominal
 Temperatura demasiado alta
 Temperatura demasiado baja
 Causa de Falla: Es la razón por la cual se produce el modo de falla. Puede tener diferentes niveles de
detalle de acuerdo al nivel de avance de análisis.

3. Fallas, Modos de Falla, CausasFallas, Modos de Falla, Causas::
 Ejemplos de Causa de Falla:
 MODO DE FALLA: El motor no funciona
 CAUSAS
 Falla eléctrica
 Quemadura de campos
 Sobrecarga
 Falla de protecciones
 Falla de aislación
 Contaminación con agua
 Aislación de baja calidad para la temperatura del motor
 Falla mecánica
 Falla de rodamientos
 Picadura de pistas de rodadura
 Falta de lubricante
 Falla de la grasera
 No se ejecuta lubricación programada
 Error en la programación del grupo
 Falta de instrucción
 El detalle hay que llevarlo hasta llegar a la causa real de la falla, incluyendo las causas generadas
por falla de materiales o las generadas por errores de programación o la falta de instrucción al
ejecutante.

4. Proceso de Análisis de MantenimientoProceso de Análisis de Mantenimiento
¿Afecta el ambiente,
salud o seguridad? ¿Efecto sobre la
función? (Cantidad o
calidad)
¿Tiene otro efecto
económico? (Equipos o
sistemas)
¿Hay alguna forma o
técnica para
predecirla?
Desarrolle un
programa para medir
y predecir la falla
Defina un programa
de Mantenimiento
Predictivo
¿Existe un frecuencia
definida de falla?
Defina un programa
de Mantenimiento
Preventivo
Rediseñe el sistema o
acepte el riesgo
Mantenimiento a
la Falla
NONO
SI
NO
SI
SI
NO
SI
NO

5. Características de las fallasCaracterísticas de las fallas::
 Dependiendo de la forma en que cambia la Probabilidad Condicional de Falla se reconocen seis formas de
evolución.
Tipo A: Constante o incremento gradual
con aumento brusco al final.
Tipo B: Mortalidad infantil seguido por
probabilidad constante
Tipo C: Bajo al inicio o después de
reparado seguido por nivel constante.
Tipo D: Probabilidad casi constante a todas
las edades del ítem.
Tipo E: Curva de la tina de baño:
mortalidad infantil, nivel constante,
incremento rápido al final.
Tipo F: Incremento gradual, final difícil de
identificar.
Motores de combustión, 1 % de los casos
Equipos electrónicos, 66% de los casos
11% de los casos
15% de los casos
3% de los casos
Motores de turbina,4% de los casos

6. Análisis de los Modos de Falla y CriticidadAnálisis de los Modos de Falla y Criticidad::
 FMEA: Failure Modes and Effects Analysis
 Debe aplicarse a cada subsistema, equipo o componente del sistema analizado.
 Para cada función definida pueden haber varios modos de falla
 Este análisis alcanza cada modo de falla y los efectos que produce.
 Para equipos iguales pueden haber efectos diferentes, depende de la función dentro del proceso.
 Criticidad: Es un concepto que establece la importancia que un sistema tiene para la operación.
 Para establecerlo se usan dos conceptos previos y se sigue el siguiente procedimiento:
 Efecto: Se asigna una cifra que muestra el efecto de la falla, la cantidad de niveles lo define el analista.
 Probabilidad de ocurrencia: En base a la información disponible se asigna un nivel que define cual es la
probabilidad de que ocurra la falla, también la cantidad de niveles la define el analista.
 Producto Efecto * Probabilidad: Se genera una tabla con el producto del nivel de Efecto por el nivel de
Probabilidad.
 Criticidad: Se establecen los niveles de criticidad de acuerdo al valor del producto obtenido. Nuevamente
el analista elige la cantidad de niveles de criticidad.
 Ejemplo en la próxima página:

7. Modos de Falla y sus EfectosModos de Falla y sus Efectos::
FACTORES POR EFECTOS DE MODOS DE FALLA
Ranking Efecto Comentarios
1 Ninguno No hay razones para esperar una falla que afecte la función, la
seguridad, la salud o el ambiente.
2 Muy bajo Interrupción menor en la función. Reparación posible en muy corto
tiempo (5 minutos).
3 Bajo Interrupción menor de la función. Reparación posible en un tiempo
más largo (15 minutos).
4 Bajo a
moderado
Interrupción moderada de la función. Parte del material debe ser
reprocesado o se debe interrumpir el proceso..
5 Moderado Interrupción moderada de la función. Todo el material debe ser
reprocesado o se debe interrumpir el proceso.
6 Moderado a
alto
Interrupción moderada de la función. Parte del material procesado
se pierde. Tiempo moderado en restaurar la función.
7 Alto Interrupción importante de la función. Parte del material procesado
se pierde. Demora importante en restaurar la función.
8 Muy alto Interrupción importante de la función. Todo el material procesado
se pierde. Demora importante en restaurar la función.
9 Peligroso Posibles daños a la seguridad, la salud o el ambiente. La falla ocurre
con aviso.
10 Muy peligroso Posibles daños a la seguridad, la salud o el ambiente. La falla ocurre
sin aviso.
Se puede definir en función del efecto en Costos o Valor del Producto.

8. Probabilidad de Modos de FallaProbabilidad de Modos de Falla
FACTORES POR PROBABILIDAD DE OCURRENCIA DE FALLA
Ranking Probabilidad
1/horas
Comentario
1 1/100.000 Probabilidad remota, no se espera que ocurra una falla.
2 1/50.000 Probabilidad muy baja. Similar a casos anteriores que han tenido
tasas de falla de este orden para condiciones similares.
3 1/20.000 Probabilidad muy baja. Similar a casos anteriores que han tenido
tasas de falla de este orden para condiciones similares.
4 1/10.000 Probabilidad de falla ocasional.. Similar a casos anteriores que han
tenido tasas de falla de este orden para condiciones similares.
5 1/5.000 Probabilidad de falla moderada. Similar a casos anteriores que han
tenido tasas de falla de este orden para condiciones similares.
6 1/2.000 Probabilidad de falla moderada a alta. Similar a casos anteriores que
han tenido tasas de falla de este orden para condiciones similares.
7 1/1.000 Probabilidad de falla alta. Similar a casos anteriores que han tenido
tasas de falla de este orden para condiciones similares.
8 1/500 Probabilidad de falla alta. Similar a casos anteriores que han tenido
tasas de falla de este orden para condiciones similares.
9 1/200 Probabilidad de falla muy alta. Es casi seguro que causará problemas.
10 >1/100 Probabilidad de falla muy alta. Es seguro que causará problemas.

9. Modos de Falla y CriticidadModos de Falla y Criticidad::
Definición de Criticidad:
Puntaje = Factor de Efecto * Factor de Probabilidad
De 1 a 15 puntos....................Muy Baja
De 16 a 30 puntos....................Baja
De 31 a 60 puntos....................Mediana
De 61 a 100 puntos....................Crítica
Esta es solamente una alternativa, se encuentran tablas con
cantidades diferentes de niveles por:
Efecto, Probabilidad y Criticidad.

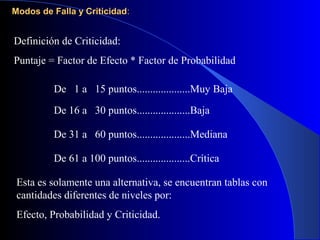

10. Modos de Falla y CriticidadModos de Falla y Criticidad::
Definición de Criticidad:
Puntaje = Factor de Efecto * Factor de Probabilidad
De 1 a 15 puntos....................Muy Baja
De 16 a 30 puntos....................Baja
De 31 a 60 puntos....................Mediana
De 61 a 100 puntos....................Crítica
Esta es solamente una alternativa, se encuentran tablas con
cantidades diferentes de niveles por:
Efecto, Probabilidad y Criticidad.
