1. Taller de PFMEA ANÁLISIS DEL MODO Y EFECTO DE FALLA Dr. Primitivo Reyes Aguilar / Diciembre 2006 Cel. 044 55 52 17 49 12 Mail: primitivo_reyes@yahoo.com

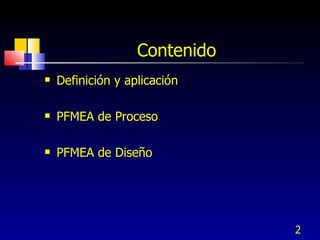

2. Contenido Definición y aplicación PFMEA de Proceso PFMEA de Diseño

3. Definición y aplicación

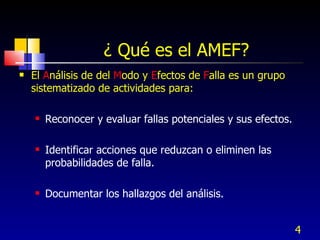

4. ¿ Qué es el AMEF? El A nálisis de del M odo y E fectos de F alla es un grupo sistematizado de actividades para: Reconocer y evaluar fallas potenciales y sus efectos. Identificar acciones que reduzcan o eliminen las probabilidades de falla. Documentar los hallazgos del análisis.

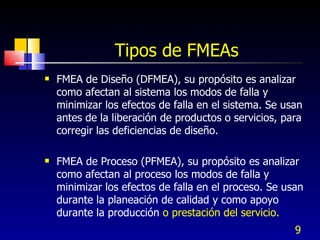

9. Tipos de FMEAs FMEA de Diseño (DFMEA), su propósito es analizar como afectan al sistema los modos de falla y minimizar los efectos de falla en el sistema. Se usan antes de la liberación de productos o servicios, para corregir las deficiencias de diseño. FMEA de Proceso (PFMEA), su propósito es analizar como afectan al proceso los modos de falla y minimizar los efectos de falla en el proceso. Se usan durante la planeación de calidad y como apoyo durante la producción o prestación del servicio.

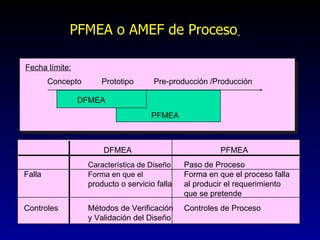

10. PFMEA o AMEF de Proceso DFMEA PFMEA Característica de Diseño Paso de Proceso Falla Forma en que el Forma en que el proceso falla producto o servicio falla al producir el requerimiento que se pretende Controles Métodos de Verificación Controles de Proceso y Validación del Diseño Fecha límite: Concepto Prototipo Pre-producción /Producción DFMEA PFMEA

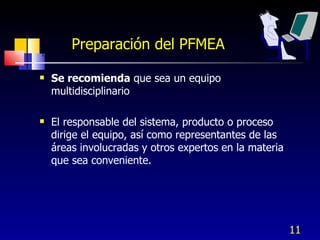

11. Preparación del PFMEA Se recomienda que sea un equipo multidisciplinario El responsable del sistema, producto o proceso dirige el equipo, así como representantes de las áreas involucradas y otros expertos en la materia que sea conveniente.

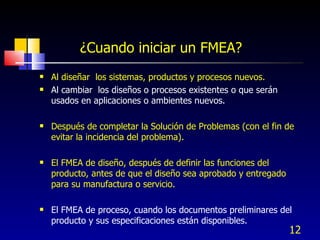

12. Al diseñar los sistemas, productos y procesos nuevos. Al cambiar los diseños o procesos existentes o que serán usados en aplicaciones o ambientes nuevos. Después de completar la Solución de Problemas (con el fin de evitar la incidencia del problema). El FMEA de diseño, después de definir las funciones del producto, antes de que el diseño sea aprobado y entregado para su manufactura o servicio. El FMEA de proceso, cuando los documentos preliminares del producto y sus especificaciones están disponibles. ¿Cuando iniciar un FMEA?

13. PFMEA de Proceso

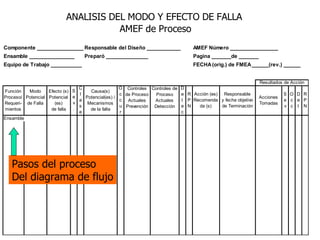

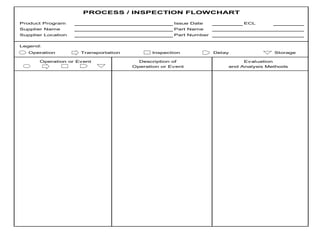

14. Pasos del proceso Del diagrama de flujo

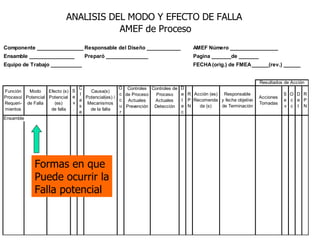

17. Formas en que Puede ocurrir la Falla potencial

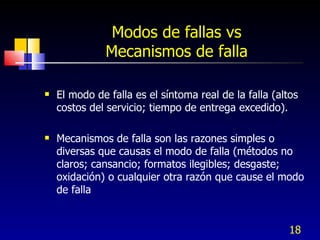

18. Modos de fallas vs Mecanismos de falla El modo de falla es el síntoma real de la falla (altos costos del servicio; tiempo de entrega excedido). Mecanismos de falla son las razones simples o diversas que causas el modo de falla (métodos no claros; cansancio; formatos ilegibles; desgaste; oxidación) o cualquier otra razón que cause el modo de falla

19. Definiciones Modo de Falla - La forma en que un producto o proceso puede fallar para cumplir con las especificaciones o requerimientos. - Normalmente se asocia con un Defecto, falla o error. Diseño Proceso Alcance insuficiente Omisiones Recursos inadecuados Monto equivocado Servicio no adecuado Tiempo de respuesta excesivo

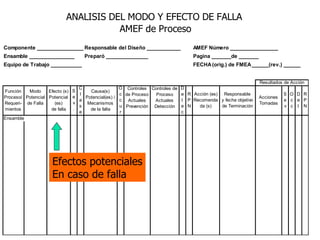

20. Efectos potenciales En caso de falla

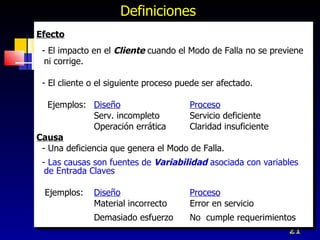

21. Definiciones Efecto - El impacto en el Cliente cuando el Modo de Falla no se previene ni corrige. - El cliente o el siguiente proceso puede ser afectado. Ejemplos: Diseño Proceso Serv. incompleto Servicio deficiente Operación errática Claridad insuficiente Causa - Una deficiencia que genera el Modo de Falla. - Las causas son fuentes de Variabilidad asociada con variables de Entrada Claves Ejemplos: Diseño Proceso Material incorrecto Error en servicio Demasiado esfuerzo No cumple requerimientos

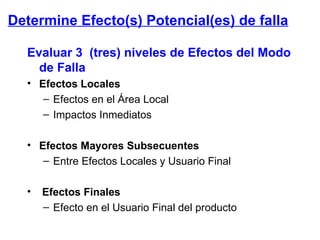

22. Determine Efecto(s) Potencial(es) de falla Evaluar 3 (tres) niveles de Efectos del Modo de Falla Efectos Locales Efectos en el Área Local Impactos Inmediatos Efectos Mayores Subsecuentes Entre Efectos Locales y Usuario Final Efectos Finales Efecto en el Usuario Final del producto

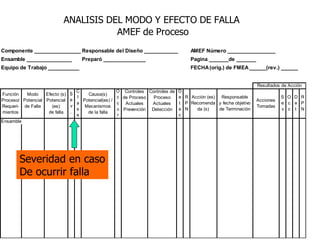

23. Severidad en caso De ocurrir falla

24. CRITERIO DE EVALUACIÓN DE SEVERIDAD SUGERIDO PARA PFMEA Esta calificación resulta cuando un modo de falla potencial resulta en un defecto con un cliente final y/o una planta de manufactura / ensamble. El cliente final debe ser siempre considerado primero. Si ocurren ambos, use la mayor de las dos severidades Efecto Efecto en el cliente Efecto en Manufactura /Ensamble Calif. Peligroso sin aviso Calificación de severidad muy alta cuando un modo potencial de falla afecta la operación segura del producto y/o involucra un no cumplimiento con alguna regulación gubernamental, sin aviso Puede exponer al peligro al operador (máquina o ensamble) sin aviso 10 Peligroso con aviso Calificación de severidad muy alta cuando un modo potencial de falla afecta la operación segura del producto y/o involucra un no cumplimiento con alguna regulación gubernamental, con aviso Puede exponer al peligro al operador (máquina o ensamble) sin aviso 9 Muy alto El producto / item es inoperable ( pérdida de la función primaria) El 100% del producto puede tener que ser desechado op reparado con un tiempo o costo infinitamente mayor 8 Alto El producto / item es operable pero con un reducido nivel de desempeño. Cliente muy insatisfecho El producto tiene que ser seleccionado y un parte desechada o reparada en un tiempo y costo muy alto 7 Modera do Producto / item operable, pero un item de confort/conveniencia es inoperable. Cliente insatisfecho Una parte del producto puede tener que ser desechado sin selección o reparado con un tiempo y costo alto 6 Bajo Producto / item operable, pero un item de confort/conveniencia son operables a niveles de desempeño bajos El 100% del producto puede tener que ser retrabajado o reparado fuera de línea pero no necesariamente va al àrea de retrabajo . 5 Muy bajo No se cumple con el ajuste, acabado o presenta ruidos y rechinidos. Defecto notado por el 75% de los clientes El producto puede tener que ser seleccionado, sin desecho, y una parte retrabajada 4 Menor No se cumple con el ajuste, acabado o presenta ruidos y rechinidos. Defecto notado por el 50% de los clientes El producto puede tener que ser retrabajada, sin desecho, en línea, pero fuera de la estación 3 Muy menor No se cumple con el ajuste, acabado o presenta ruidos, y rechinidos. Defecto notado por clientes muy críticos (menos del 25%) El producto puede tener que ser retrabajado, sin desecho en la línea, en la estación 2 Ninguno Sin efecto perceptible Ligero inconveniente para la operación u operador, o sin efecto 1

25. Causas potenciales De Diagrama de Ishikawa Diagrama de árbol o Diagrama de relaciones

26. Tormenta de ideas Permite obtener ideas de los participantes

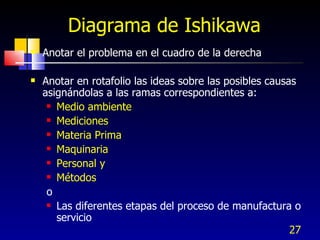

27. Diagrama de Ishikawa Anotar el problema en el cuadro de la derecha Anotar en rotafolio las ideas sobre las posibles causas asignándolas a las ramas correspondientes a: Medio ambiente Mediciones Materia Prima Maquinaria Personal y Métodos o Las diferentes etapas del proceso de manufactura o servicio

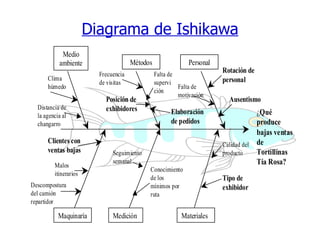

28. Diagrama de Ishikawa

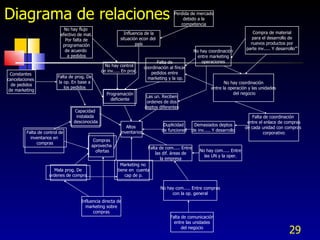

29. Diagrama de relaciones Programación deficiente Capacidad instalada desconocida Marketing no tiene en cuenta cap de p. Mala prog. De ordenes de compra Compras aprovecha ofertas Falta de com..... Entre las dif. áreas de la empresa Duplicidad de funciones Las un. Reciben ordenes de dos deptos diferentes Altos inventarios No hay control de inv..... En proc. Demasiados deptos de inv..... Y desarrollo Falta de prog. De la op. En base a los pedidos No hay com..... Entre las UN y la oper. Falta de coordinación al fincar pedidos entre marketing y la op. Falta de control de inventarios en compras Influencia de la situación econ del país No hay com..... Entre compras con la op. general No hay coordinación entre la operación y las unidades del negocio Falta de coordinación entre el enlace de compras de cada unidad con compras corporativo Influencia directa de marketing sobre compras Compra de material para el desarrollo de nuevos productos por parte inv..... Y desarrollo’’’ No hay flujo efectivo de mat. Por falta de programación de acuerdo a pedidos Perdida de mercado debido a la competencia Constantes cancelaciones de pedidos de marketing No hay coordinación entre marketing operaciones Falta de comunicación entre las unidades del negocio

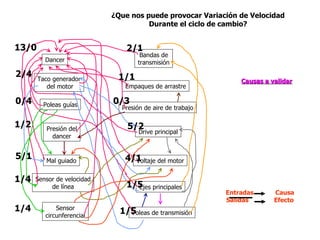

30. Dancer Taco generador del motor Poleas guías Presión del dancer Mal guiado Sensor de velocidad de línea Sensor circunferencial Bandas de transmisión Empaques de arrastre Presión de aire de trabajo Drive principal Voltaje del motor Ejes principales Poleas de transmisión ¿Que nos puede provocar Variación de Velocidad Durante el ciclo de cambio? Causas a validar 13/0 2/4 0/4 1/2 5/1 1/4 1/4 2/1 1/1 0/3 5/2 4/1 1/5 1/5 Entradas Causa Salidas Efecto

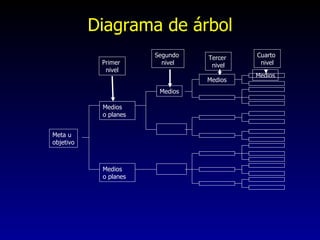

31. Diagrama de árbol Primer nivel Segundo nivel Tercer nivel Cuarto nivel Meta u objetivo Medios o planes Medios o planes Medios Medios Medios

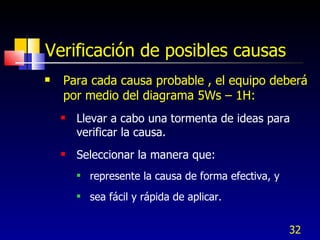

32. Verificación de posibles causas Para cada causa probable , el equipo deberá por medio del diagrama 5Ws – 1H: Llevar a cabo una tormenta de ideas para verificar la causa. Seleccionar la manera que: represente la causa de forma efectiva, y sea fácil y rápida de aplicar.

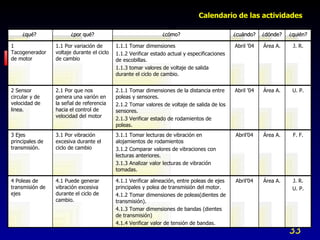

33. Calendario de las actividades ¿qué? ¿por qué? ¿cómo? ¿cuándo? ¿dónde? ¿quién? 1 Tacogenerador de motor 1.1 Por variación de voltaje durante el ciclo de cambio 1.1.1 Tomar dimensiones 1.1.2 Verificar estado actual y especificaciones de escobillas. 1.1.3 tomar valores de voltaje de salida durante el ciclo de cambio. Abril ’04 Área A. J. R. 2 Sensor circular y de velocidad de linea. 2.1 Por que nos genera una varión en la señal de referencia hacia el control de velocidad del motor 2.1.1 Tomar dimensiones de la distancia entre poleas y sensores. 2.1.2 Tomar valores de voltaje de salida de los sensores. 2.1.3 Verificar estado de rodamientos de poleas. Abril ’04 Área A. U. P. 3 Ejes principales de transmisión. 3.1 Por vibración excesiva durante el ciclo de cambio 3.1.1 Tomar lecturas de vibración en alojamientos de rodamientos 3.1.2 Comparar valores de vibraciones con lecturas anteriores. 3.1.3 Analizar valor lecturas de vibración tomadas. Abril’04 Área A. F. F. 4 Poleas de transmisión de ejes 4.1 Puede generar vibración excesiva durante el ciclo de cambio. 4.1.1 Verificar alineación, entre poleas de ejes principales y polea de transmisión del motor. 4.1.2 Tomar dimensiones de poleas(dientes de transmisión). 4.1.3 Tomar dimensiones de bandas (dientes de transmisión) 4.1.4 Verificar valor de tensión de bandas. Abril’04 Área A. J. R. U. P.

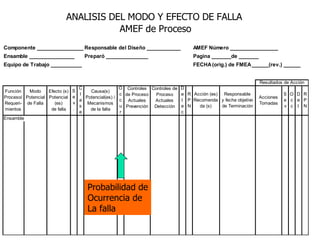

34. Probabilidad de Ocurrencia de La falla

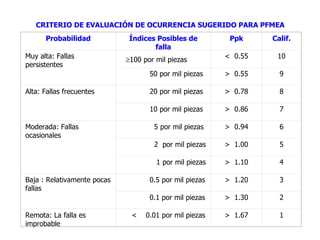

35. CRITERIO DE EVALUACIÓN DE OCURRENCIA SUGERIDO PARA PFMEA  100 por mil piezas Probabilidad Índices Posibles de falla Ppk Calif. Muy alta: Fallas persistentes < 0.55 10 50 por mil piezas > 0.55 9 Alta: Fallas frecuentes 20 por mil piezas > 0.78 8 10 por mil piezas > 0.86 7 Moderada: Fallas ocasionales 5 por mil piezas > 0.94 6 2 por mil piezas > 1.00 5 1 por mil piezas > 1.10 4 Baja : Relativamente pocas fallas 0.5 por mil piezas > 1.20 3 0.1 por mil piezas > 1.30 2 Remota: La falla es improbable < 0.01 por mil piezas > 1.67 1

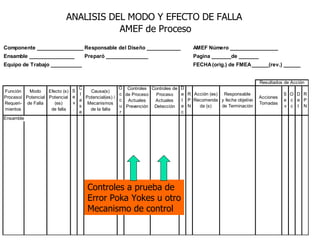

36. Controles a prueba de Error Poka Yokes u otro Mecanismo de control

37. Identificar Controles de Diseño o de Proceso Actuales Verificación/ Validación de actividades de Diseño o control de proceso usadas para evitar la causa, detectar falla anticipadamente, y/o reducir impacto: Cálculos, Análisis, Prototipo de Prueba, Pruebas piloto Poka Yokes, planes de control, listas de verificación Primera Línea de Defensa - Evitar o eliminar causas de falla o error Segunda Línea de Defensa - Identificar o detectar fallas o errores Anticipadamente Tercera Línea de Defensa - Reducir impactos/consecuencias de falla o errores

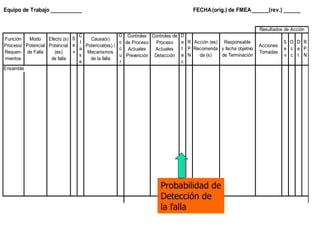

38. Probabilidad de Detección de la falla

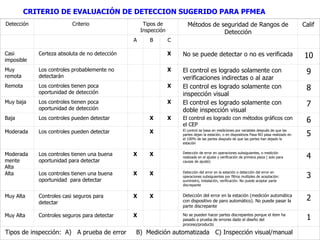

39. CRITERIO DE EVALUACIÓN DE DETECCION SUGERIDO PARA PFMEA Detección Criterio Tipos de Inspección Métodos de seguridad de Rangos de Detección Calif A B C Casi imposible Certeza absoluta de no detección X No se puede detectar o no es verificada 10 Muy remota Los controles probablemente no detectarán X El control es logrado solamente con verificaciones indirectas o al azar 9 Remota Los controles tienen poca oportunidad de detección X El control es logrado solamente con inspección visual 8 Muy baja Los controles tienen poca oportunidad de detección X El control es logrado solamente con doble inspección visual 7 Baja Los controles pueden detectar X X El control es logrado con métodos gráficos con el CEP 6 Moderada Los controles pueden detectar X El control se basa en mediciones por variables después de que las partes dejan la estación, o en dispositivos Pasa NO pasa realizado en el 100% de las partes después de que las partes han dejado la estación 5 Moderadamente Alta Los controles tienen una buena oportunidad para detectar X X Detección de error en operaciones subsiguientes, o medición realizada en el ajuste y verificación de primera pieza ( solo para causas de ajuste) 4 Alta Los controles tienen una buena oportunidad para detectar X X Detección del error en la estación o detección del error en operaciones subsiguientes por filtros multiples de aceptación: suministro, instalación, verificación. No puede aceptar parte discrepante 3 Muy Alta Controles casi seguros para detectar X X Detección del error en la estación (medición automática con dispositivo de paro automático). No puede pasar la parte discrepante 2 Muy Alta Controles seguros para detectar X No se pueden hacer partes discrepantes porque el item ha pasado a prueba de errores dado el diseño del proceso/producto 1 Tipos de inspección: A) A prueba de error B) Medición automatizada C) Inspección visual/manual

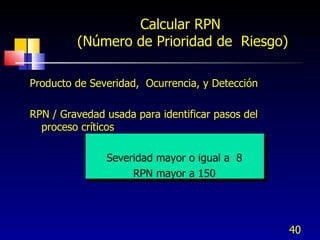

40. Producto de Severidad, Ocurrencia, y Detección RPN / Gravedad usada para identificar pasos del proceso críticos Severidad mayor o igual a 8 RPN mayor a 150 Calcular RPN (Número de Prioridad de Riesgo)

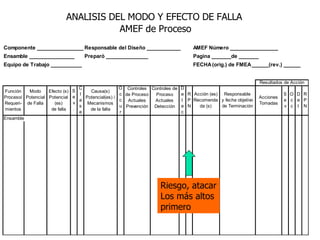

41. Riesgo, atacar Los más altos primero

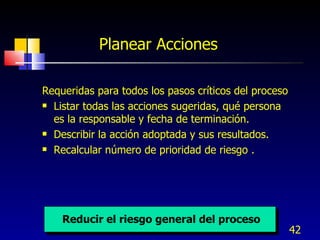

42. Planear Acciones Requeridas para todos los pasos críticos del proceso Listar todas las acciones sugeridas, qué persona es la responsable y fecha de terminación. Describir la acción adoptada y sus resultados. Recalcular número de prioridad de riesgo . Reducir el riesgo general del proceso

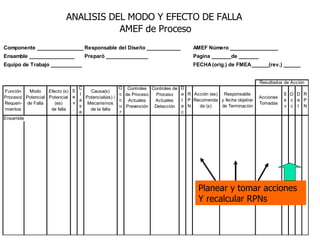

43. Planear y tomar acciones Y recalcular RPNs

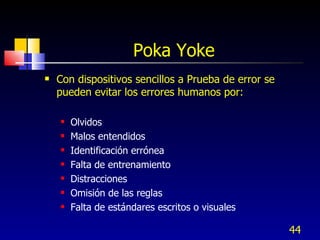

44. Poka Yoke Con dispositivos sencillos a Prueba de error se pueden evitar los errores humanos por: Olvidos Malos entendidos Identificación errónea Falta de entrenamiento Distracciones Omisión de las reglas Falta de estándares escritos o visuales

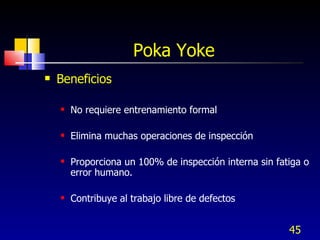

45. Poka Yoke Beneficios No requiere entrenamiento formal Elimina muchas operaciones de inspección Proporciona un 100% de inspección interna sin fatiga o error humano. Contribuye al trabajo libre de defectos

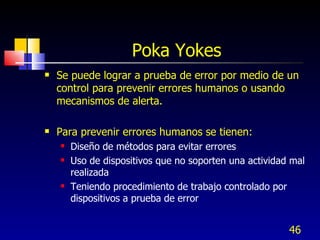

46. Poka Yokes Se puede lograr a prueba de error por medio de un control para prevenir errores humanos o usando mecanismos de alerta. Para prevenir errores humanos se tienen: Diseño de métodos para evitar errores Uso de dispositivos que no soporten una actividad mal realizada Teniendo procedimiento de trabajo controlado por dispositivos a prueba de error

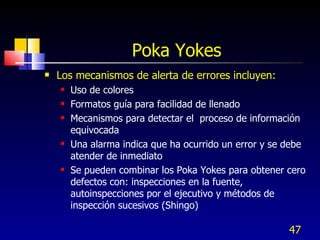

47. Poka Yokes Los mecanismos de alerta de errores incluyen: Uso de colores Formatos guía para facilidad de llenado Mecanismos para detectar el proceso de información equivocada Una alarma indica que ha ocurrido un error y se debe atender de inmediato Se pueden combinar los Poka Yokes para obtener cero defectos con: inspecciones en la fuente, autoinspecciones por el ejecutivo y métodos de inspección sucesivos (Shingo)

48. Tormenta de ideas Permite obtener ideas de los participantes

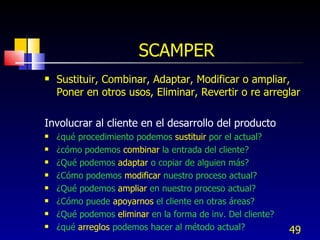

49. SCAMPER Sustituir, Combinar, Adaptar, Modificar o ampliar, Poner en otros usos, Eliminar, Revertir o re arreglar Involucrar al cliente en el desarrollo del producto ¿qué procedimiento podemos sustituir por el actual? ¿cómo podemos combinar la entrada del cliente? ¿Qué podemos adaptar o copiar de alguien más? ¿Cómo podemos modificar nuestro proceso actual? ¿Qué podemos ampliar en nuestro proceso actual? ¿Cómo puede apoyarnos el cliente en otras áreas? ¿Qué podemos eliminar en la forma de inv. Del cliente? ¿qué arreglos podemos hacer al método actual?

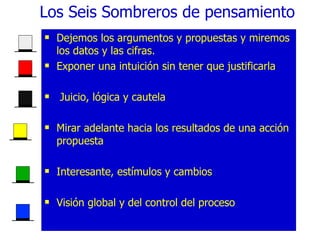

50. Los Seis Sombreros de pensamiento Dejemos los argumentos y propuestas y miremos los datos y las cifras. Exponer una intuición sin tener que justificarla J uicio, lógica y cautela Mirar adelante hacia los resultados de una acción propuesta Interesante, estímulos y cambios Visión global y del control del proceso

51. Pensamiento forzado con palabras aleatorias Crear nuevos patrones de pensamiento y forzar a ver relaciones donde no las hay. Desarrollar ideas efectivas de lanzamiento de productos: Impermeables Protegen de los elementos productos simples Son a prueba de agua productos laminados Son de hule flexibles flexibilidad de distribución Tienen bolsas productos de bolsillo Tienen capote publicidad amplia territorial

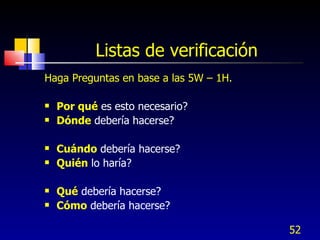

52. Listas de verificación Haga Preguntas en base a las 5W – 1H. Por qué es esto necesario? Dónde debería hacerse? Cuándo debería hacerse? Quién lo haría? Qué debería hacerse? Cómo debería hacerse?

53. Mapas mentales Se inicia en el centro de una página con la idea principal, y trabaja hacia afuera en todas direcciones, produciendo una estructura creciente y organizada compuesta de palabras e imágenes claves Organización; Palabras Clave; Asociación; Agrupamiento Memoria Visual : Escriba las palabras clave, use colores, símbolos, iconos, efectos 3D, flechas, grupos de palabras resaltados. Enfoque : Todo Mapa Mental necesita un único centro.

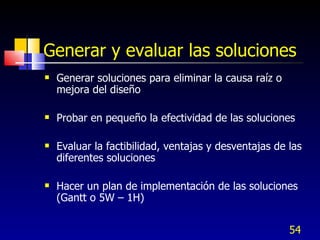

54. Generar y evaluar las soluciones Generar soluciones para eliminar la causa raíz o mejora del diseño Probar en pequeño la efectividad de las soluciones Evaluar la factibilidad, ventajas y desventajas de las diferentes soluciones Hacer un plan de implementación de las soluciones (Gantt o 5W – 1H)

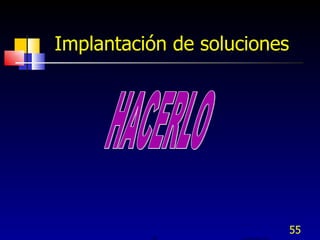

55. Implantación de soluciones HACERLO 15 GUOQCSTORY.PPT

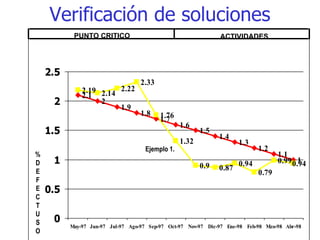

56. Verificación de soluciones PUNTO CRITICO ACTIVIDADES Ejemplo 1. % D E F E C T U S O

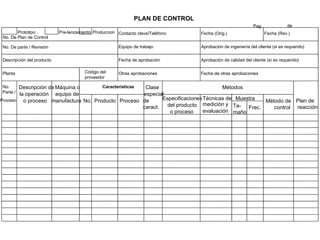

57. PLAN DE CONTROL Prototipo Pre-lanzamiento Produccion Contacto clave/Teléfono Fecha (Orig.) Fecha (Rev.) No. De Plan de Control No. De parte / Revisión Equipo de trabajo Aprobación de ingeniería del cliente (si es requerido) Descripción del producto Fecha de aprobación Aprobación de calidad del cliente (si es requerido) Planta Código del proveedor Otras aprobaciones Fecha de otras aprobaciones No. Parte / Descripción de Máquina o Características Clase Métodos Proceso la operación equipo de especial o proceso manufactura No. Producto Proceso de caract. Especificaciones Técnicas de Muestra Método de Plan de reacción del producto medición y Ta- maño Frec. control o proceso evaluación de Pag.

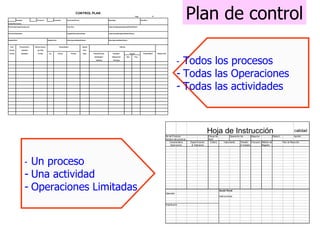

58. - Un proceso - Una actividad - Operaciones Limitadas - Todos los procesos - Todas las Operaciones - Todas las actividades Plan de control

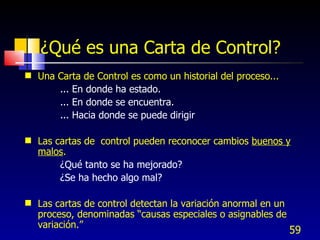

59. ¿Qué es una Carta de Control? Una Carta de Control es como un historial del proceso... ... En donde ha estado. ... En donde se encuentra. ... Hacia donde se puede dirigir Las cartas de control pueden reconocer cambios buenos y malos . ¿Qué tanto se ha mejorado? ¿Se ha hecho algo mal? Las cartas de control detectan la variación anormal en un proceso, denominadas “causas especiales o asignables de variación.”

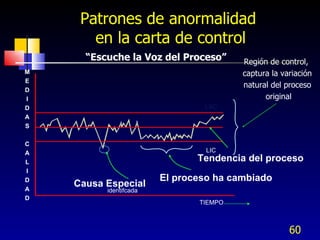

60. Patrones de anormalidad en la carta de control “ Escuche la Voz del Proceso” Región de control, captura la variación natural del proceso original Causa Especial identifcada El proceso ha cambiado TIEMPO Tendencia del proceso LSC LIC M E D I D A S C A L I D A D

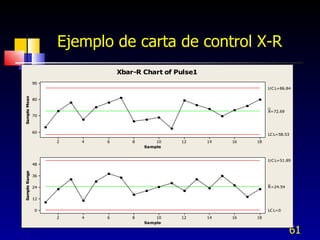

61. Ejemplo de carta de control X-R

62. Prevención de la reincidencia – Estandarización DISPOSITIVOS A PRUEBA DE ERROR ( Poka - Yokes ). 22 GUOQCSTORY.PPT

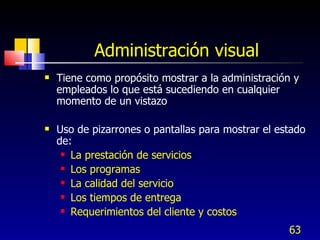

63. Administración visual Tiene como propósito mostrar a la administración y empleados lo que está sucediendo en cualquier momento de un vistazo Uso de pizarrones o pantallas para mostrar el estado de: La prestación de servicios Los programas La calidad del servicio Los tiempos de entrega Requerimientos del cliente y costos

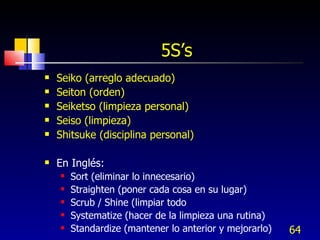

64. 5S’s Seiko (arreglo adecuado) Seiton (orden) Seiketso (limpieza personal) Seiso (limpieza) Shitsuke (disciplina personal) En Inglés: Sort (eliminar lo innecesario) Straighten (poner cada cosa en su lugar) Scrub / Shine (limpiar todo Systematize (hacer de la limpieza una rutina) Standardize (mantener lo anterior y mejorarlo)

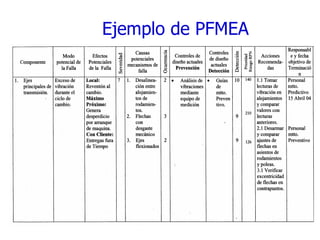

65. Ejemplo de PFMEA

66. DFMEA de Diseño

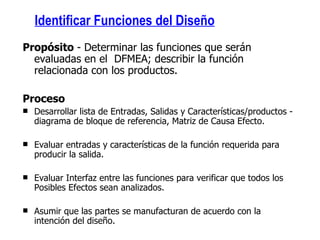

67. Identificar Funciones del Diseño Propósito - Determinar las funciones que serán evaluadas en el DFMEA; describir la función relacionada con los productos. Proceso Desarrollar lista de Entradas, Salidas y Características/productos - diagrama de bloque de referencia, Matriz de Causa Efecto. Evaluar entradas y características de la función requerida para producir la salida. Evaluar Interfaz entre las funciones para verificar que todos los Posibles Efectos sean analizados. Asumir que las partes se manufacturan de acuerdo con la intención del diseño.

70. Determine Efecto(s) Potencial(es) de falla Evaluar 3 (tres) niveles de Efectos del Modo de Falla Efectos Locales Efectos en el Area Local Impactos Inmediatos Efectos Mayores Subsecuentes Entre Efectos Locales y Usuario Final Efectos Finales Efecto en el Usuario Final del producto

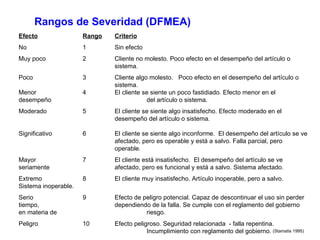

72. Rangos de Severidad (DFMEA) Efecto Rango Criterio No 1 Sin efecto Muy poco 2 Cliente no molesto. Poco efecto en el desempeño del artículo o sistema. Poco 3 Cliente algo molesto. Poco efecto en el desempeño del artículo o sistema. Menor 4 El cliente se siente un poco fastidiado. Efecto menor en el desempeño del artículo o sistema. Moderado 5 El cliente se siente algo insatisfecho. Efecto moderado en el desempeño del artículo o sistema. Significativo 6 El cliente se siente algo inconforme. El desempeño del artículo se ve afectado, pero es operable y está a salvo. Falla parcial, pero operable. Mayor 7 El cliente está insatisfecho. El desempeño del artículo se ve seriamente afectado, pero es funcional y está a salvo. Sistema afectado. Extremo 8 El cliente muy insatisfecho. Artículo inoperable, pero a salvo. Sistema inoperable. Serio 9 Efecto de peligro potencial. Capaz de descontinuar el uso sin perder tiempo, dependiendo de la falla. Se cumple con el reglamento del gobierno en materia de riesgo. Peligro 10 Efecto peligroso. Seguridad relacionada - falla repentina. Incumplimiento con reglamento del gobierno. (Stamatis 1995)

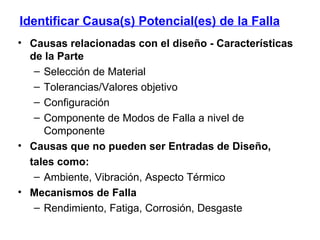

74. Identificar Causa(s) Potencial(es) de la Falla Causas relacionadas con el diseño - Características de la Parte Selección de Material Tolerancias/Valores objetivo Configuración Componente de Modos de Falla a nivel de Componente Causas que no pueden ser Entradas de Diseño, tales como: Ambiente, Vibración, Aspecto Térmico Mecanismos de Falla Rendimiento, Fatiga, Corrosión, Desgaste

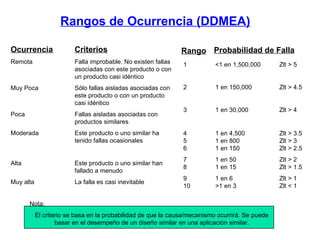

76. Rangos de Ocurrencia (DDMEA) Ocurrencia Criterios Remota Falla improbable. No existen fallas asociadas con este producto o con un producto casi idéntico Muy Poca Sólo fallas aisladas asociadas con este producto o con un producto casi idéntico Poca Fallas aisladas asociadas con productos similares Moderada Este producto o uno similar ha tenido fallas ocasionales Alta Este producto o uno similar han fallado a menudo Muy alta La falla es casi inevitable Probabilidad de Falla Rango 1 <1 en 1,500,000 Zlt > 5 2 1 en 150,000 Zlt > 4.5 3 1 en 30,000 Zlt > 4 4 1 en 4,500 Zlt > 3.5 5 1 en 800 Zlt > 3 6 1 en 150 Zlt > 2.5 7 1 en 50 Zlt > 2 8 1 en 15 Zlt > 1.5 9 1 en 6 Zlt > 1 10 >1 en 3 Zlt < 1 Nota: El criterio se basa en la probabilidad de que la causa/mecanismo ocurrirá. Se puede basar en el desempeño de un diseño similar en una aplicación similar.

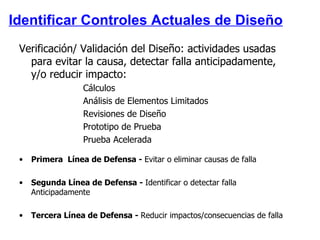

78. Identificar Controles Actuales de Diseño Verificación/ Validación del Diseño: actividades usadas para evitar la causa, detectar falla anticipadamente, y/o reducir impacto: Cálculos Análisis de Elementos Limitados Revisiones de Diseño Prototipo de Prueba Prueba Acelerada Primera Línea de Defensa - Evitar o eliminar causas de falla Segunda Línea de Defensa - Identificar o detectar falla Anticipadamente Tercera Línea de Defensa - Reducir impactos/consecuencias de falla

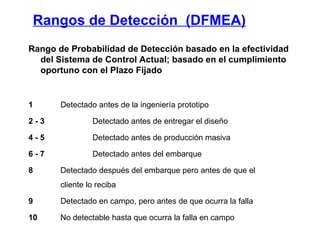

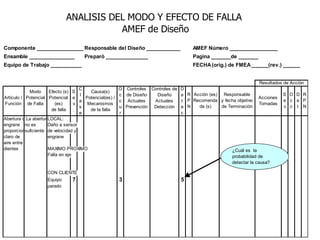

80. Rangos de Detección (DFMEA) Rango de Probabilidad de Detección basado en la efectividad del Sistema de Control Actual; basado en el cumplimiento oportuno con el Plazo Fijado 1 Detectado antes de la ingeniería prototipo 2 - 3 Detectado antes de entregar el diseño 4 - 5 Detectado antes de producción masiva 6 - 7 Detectado antes del embarque 8 Detectado después del embarque pero antes de que el cliente lo reciba 9 Detectado en campo, pero antes de que ocurra la falla 10 No detectable hasta que ocurra la falla en campo

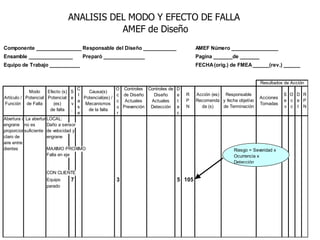

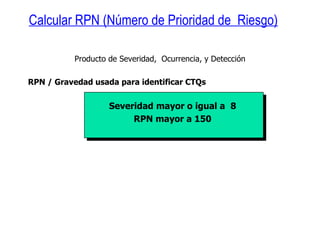

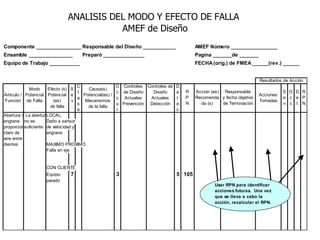

82. Producto de Severidad, Ocurrencia, y Detección RPN / Gravedad usada para identificar CTQs Severidad mayor o igual a 8 RPN mayor a 150 Calcular RPN (Número de Prioridad de Riesgo)

84. Planear Acciones Requeridas para todos los CTQs Listar todas las acciones sugeridas, qué persona es la responsable y fecha de terminación. Describir la acción adoptada y sus resultados. Recalcular número de prioridad de riesgo . Reducir el riesgo general del diseño
