1. Colegio Vocacional Monseñor Sanabria
Electrotecnia 2014
Mantenimiento de máquinas eléctricas
Estudiante: Andrey Trujillo
Sección: 5-9
Ficha CC1
Inductor: parte de la máquina que produce un campo magnético y produce corrientes
inducidas.
Pieza polar: Parte situada entre culata y entrehierro incluyendo el núcleo y expansión
polar.
Núcleo: Parte rodeada por el devanado inductor.
Devanado inductor: Conjunto de espiras destinado a producir flujo magnético.
Expansión polar: Parte de la pieza polar próxima al inducido y que bordea el entrehierro
Polo auxiliar (conmutado): Polo suplementario, provisto o no, de devanados y destinado
a mejorar la conmutación.
Culata: Pieza ferromagnética, no rodeada por devanado y une los polos de la máquina.
Inducido (rotor): Parte giratorio
Devanado inducido: Devanado conectado al circuito exterior de la máquina.
Colector: Conjunto de láminas conductoras (delgas), aisladas unas de otras, pero
conectadas a las secciones de corriente continua del devanado y sobre las cuales frotan
las escobillas.
Núcleo Inducido: Pieza cilíndrica montada sobre el cuerpo (estrella) fijado al eje,
formada por núcleo de chapas magnéticas.
Escobillas: Son piezas conductoras destinadas a asegurar, por contacto deslizante, la
conexión eléctrica de un órgano móvil con un órgano fijo.
Entrehierro: Espacio entre expansiones polares y el inducido; suele ser normalmente de
1 a 3 mm.
Cojinetes: Son las piezas que sirven de apoyo y fijación del eje del inducido.

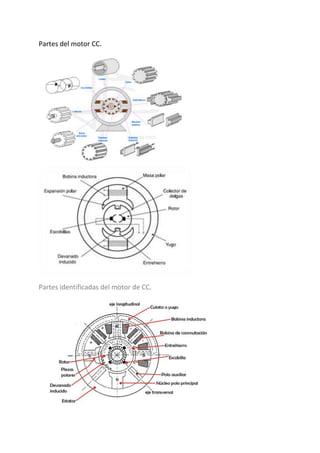

2. Partes del motor CC.
Partes identificadas del motor de CC.

3. Entrehierro:
Si el rotor gira y el estator está fijo, no deberá tocarse ni rozar, y por lo tanto entre ambos deberá
haber un espacio, llamado entrehierro.
Arco Eléctrico: descarga eléctrica de alta intensidad
Corriente de arranque: Todos los motores eléctricos para operar consumen un excedente de
corriente, mayor que su corriente nominal, que es aproximadamente de dos a ocho veces superior.
Corriente a rotor bloqueado: Es la corriente máxima que soportara la máquina cuando su rotor esté
totalmente detenido.
Culata: Pieza de sustancia ferromagnética.
Devanado inductor: Conjunto de espiras que producirá un flujo magnético cuando sean recorridas
por una corriente eléctrica.
Expansión Polar: es un ensanchamiento de los polos cerca del inducido.
Pérdidas mecánicas: Las pérdidas mecánicas se deben a la fricción de los rodamientos y con el aire.
Transmisión: comprende la interconexión, transformación y transporte de grandes bloques de
electricidad.
Caja de conexiones. Por lo general, en la mayoría de los casos las máquinas eléctricas cuentan con
caja de conexiones. La caja de conexiones es un elemento que protege a los conductores que
alimentan al motor, resguardándolos de la operación mecánica del mismo, y contra cualquier
elemento que pudiera dañarlos.
Factor de carga: El factor de carga es la relación entre la carga promedio y el rango de energía del
grupo electrógeno.
