1. Colegio Vocacional Monseñor Sanabria
Electrotecnia 2014
Control de máquinas eléctricas
Estudiante: Andrey Trujillo
Sección: 5-9
Ficha amplificadores
1. Qué es un amplificador operacional?
Circuito integrado utilizado para amplificar señales de V. tiene 2 entradas (+,-) y una salida.
2. Dibuje el símbolo de un OPAM básico e indique el nombre de sus terminales o patillas.
3. Qué es la impedancia de entrada de un OPAM, y que valores posee?
Ze: Es una idea infinita, y tiene desde ohmios hasta mega ohmios.
4. Qué es la Z de salida de un OPAM, y que valores posee?
Zs: idealmente 0, en aplicaciones muy bajas.
5. Que es la ganancia en un OPAM y que valores tiene un OPAM?
Es la ganancia determinada por una retroalimentación de la señal amplificada, de la señal de
salida a la entrada invertida.
+ Ganancia + resistencia
- ganancia - resistencia
6. Dibuje un cuadro en donde indique los valores de Zent, Zout, Av. OL, correspondientes a un
amplificador operacional ideal.
A.O ideal
Ganancia de tención Av. infinita
Impedancia de entrada Zent Infinita
Impedancia de salida Zout 0
7. Qué es la ganancia de lazo abierto en un circuito con OPAM? Qué otros nombres recibe?
La ganancia de lazo abierto es cuando no existe ningún tipo de realimentación entre la entrada y
la salida.
8. Qué es la ganancia de lazo cerrado en un circuito con OPAM? Qué otros nombres recibe?
Es cuando hay una realimentación de la salida de entrada, la proporción de salida y entrada, se
denomina ganancia de lazo cerrado. Auf
9. Qué es un amplificador diferencial?
Amplificador cuya salida es proporcional a la diferencia entre sus entradas (vi+ y vi-)

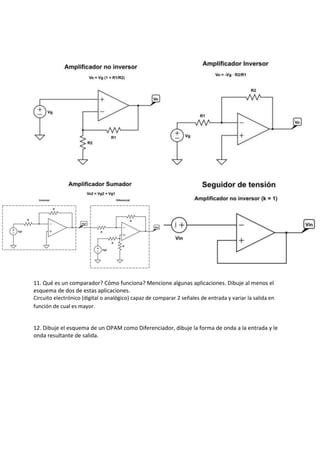

10. Para cada circuito o configuración de amplificador operacional indicado, dibuje el esquema de
conexión y la fórmula para determinar el voltaje de salida en cada caso:

2. 11. Qué es un comparador? Cómo funciona? Mencione algunas aplicaciones. Dibuje al menos el
esquema de dos de estas aplicaciones.
Circuito electrónico (digital o analógico) capaz de comparar 2 señales de entrada y variar la salida en
función de cual es mayor.
12. Dibuje el esquema de un OPAM como Diferenciador, dibuje la forma de onda a la entrada y le
onda resultante de salida.

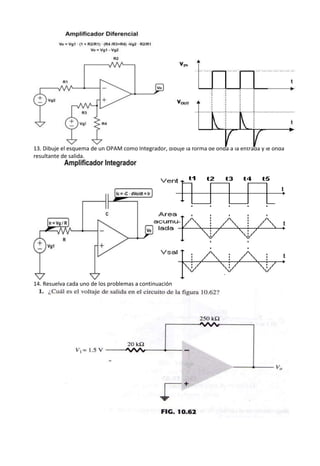

3. 13. Dibuje el esquema de un OPAM como Integrador, dibuje la forma de onda a la entrada y le onda
resultante de salida.

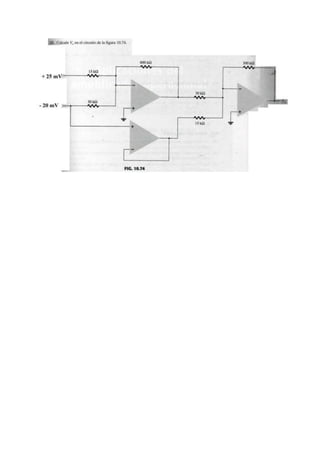

14. Resuelva cada uno de los problemas a continuación

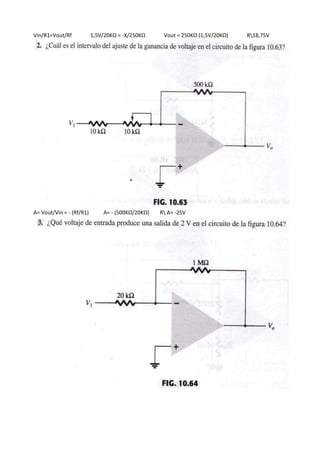

4. Vin/R1=Vout/Rf 1,5V/20KΩ = -X/250KΩ Vout = 250KΩ (1,5V/20KΩ) R18,75V
A= Vout/Vin = - (Rf/R1) A= - (500KΩ/20KΩ) R A= -25V

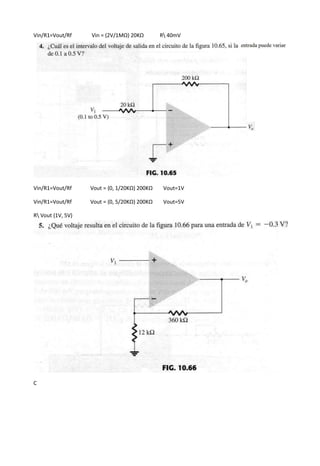

5. Vin/R1=Vout/Rf Vin = (2V/1MΩ) 20KΩ R 40mV
Vin/R1=Vout/Rf Vout = (0, 1/20KΩ) 200KΩ Vout=1V
Vin/R1=Vout/Rf Vout = (0, 5/20KΩ) 200KΩ Vout=5V
R Vout (1V, 5V)
C

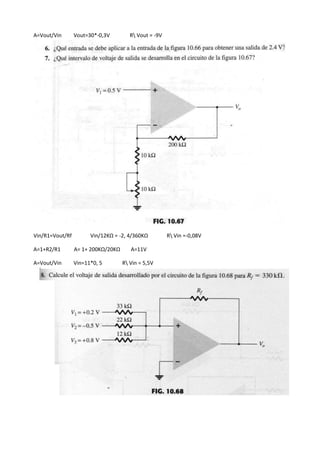

6. A=Vout/Vin Vout=30*-0,3V R Vout = -9V
Vin/R1=Vout/Rf Vin/12KΩ = -2, 4/360KΩ R Vin =-0,08V
A=1+R2/R1 A= 1+ 200KΩ/20KΩ A=11V
A=Vout/Vin Vin=11*0, 5 R Vin = 5,5V

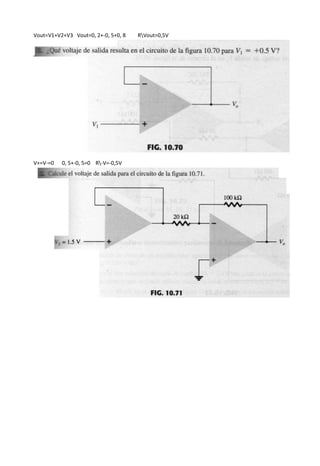

7. Vout=V1+V2+V3 Vout=0, 2+-0, 5+0, 8 RVout=0,5V
V+=V-=0 0, 5+-0, 5=0 R-V=-0,5V

8. Vin/R1=Vout/Rf -1,5V/20KΩ = -X/100KΩ Vout = 100KΩ (-1,5V/20KΩ) RVout=7,5V
Vin/R1=Vout/Rf -0,2V/20KΩ = -X/200KΩ Vout = 200KΩ (-0,2V/20KΩ) RVout=2V
A=1+R2/R1 A= 1+ 200KΩ/10KΩ A=20V

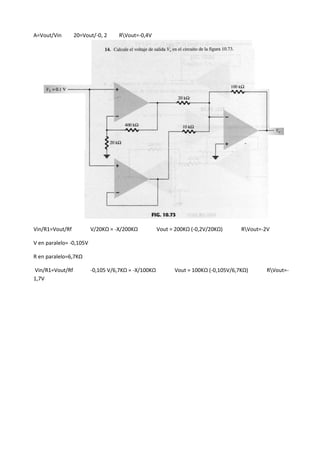

9. A=Vout/Vin 20=Vout/-0, 2 RVout=-0,4V
Vin/R1=Vout/Rf V/20KΩ = -X/200KΩ Vout = 200KΩ (-0,2V/20KΩ) RVout=-2V
V en paralelo= -0,105V
R en paralelo=6,7KΩ
Vin/R1=Vout/Rf -0,105 V/6,7KΩ = -X/100KΩ Vout = 100KΩ (-0,105V/6,7KΩ) RVout=-
1,7V
