Este documento describe cómo conectar componentes en un protoboard. Explica que un protoboard tiene buses horizontales y verticales con puntos de conexión positivos y negativos, y que los componentes no deben conectarse en el mismo bus vertical. Muestra ejemplos de cómo conectar resistencias de un bus a otro usando cables, y explica que los cables puentean los buses para garantizar una conexión positiva y negativa continua a lo largo de cada bus.

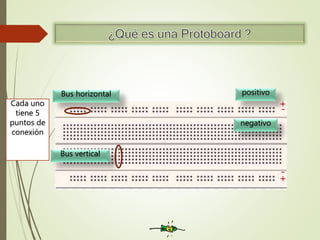

2. Bus horizontal
Bus vertical
Cada uno
tiene 5
puntos de
conexión
positivo
negativo
+
-
-
+

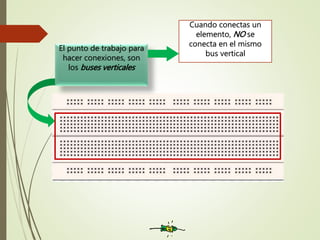

3. El punto de trabajo para
hacer conexiones, son
los buses verticales
Cuando conectas un
elemento, NO se
conecta en el mismo
bus vertical

4. ejemplo
Una Resistencia NO se
conecta en el mismo
bus vertical

5. ejemplo
Una Resistencia se
conecta de la siguiente
manera horizontal, de
bus a bus.

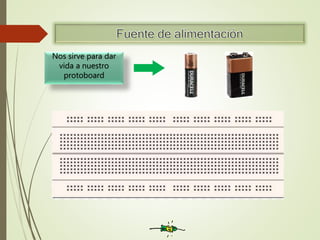

6. Nos sirve para dar
vida a nuestro
protoboard

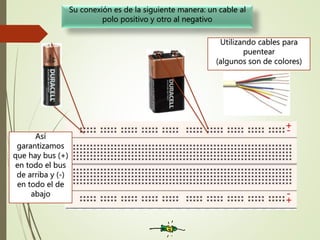

7. Su conexión es de la siguiente manera: un cable al
polo positivo y otro al negativo
-+
+
-
Utilizando cables para
puentear
(algunos son de colores)
Así
garantizamos
que hay bus (+)
en todo el bus
de arriba y (-)
en todo el de
abajo

8. Su conexión es de la siguiente manera: un cable al
polo positivo y otro al negativo

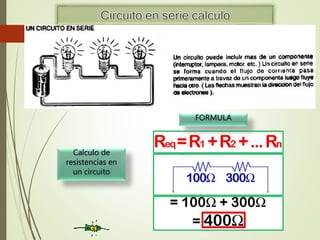

10. Calculo de
resistencias en
un circuito
FORMULA

12. Calculo de
resistencias en
un circuito
FORMULA

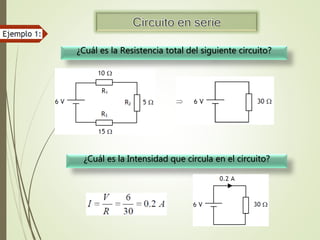

13. ¿Cuál es la Resistencia total del siguiente circuito?
¿Cuál es la Intensidad que circula en el circuito?

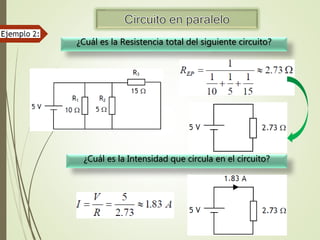

14. ¿Cuál es la Resistencia total del siguiente circuito?
¿Cuál es la Intensidad que circula en el circuito?
