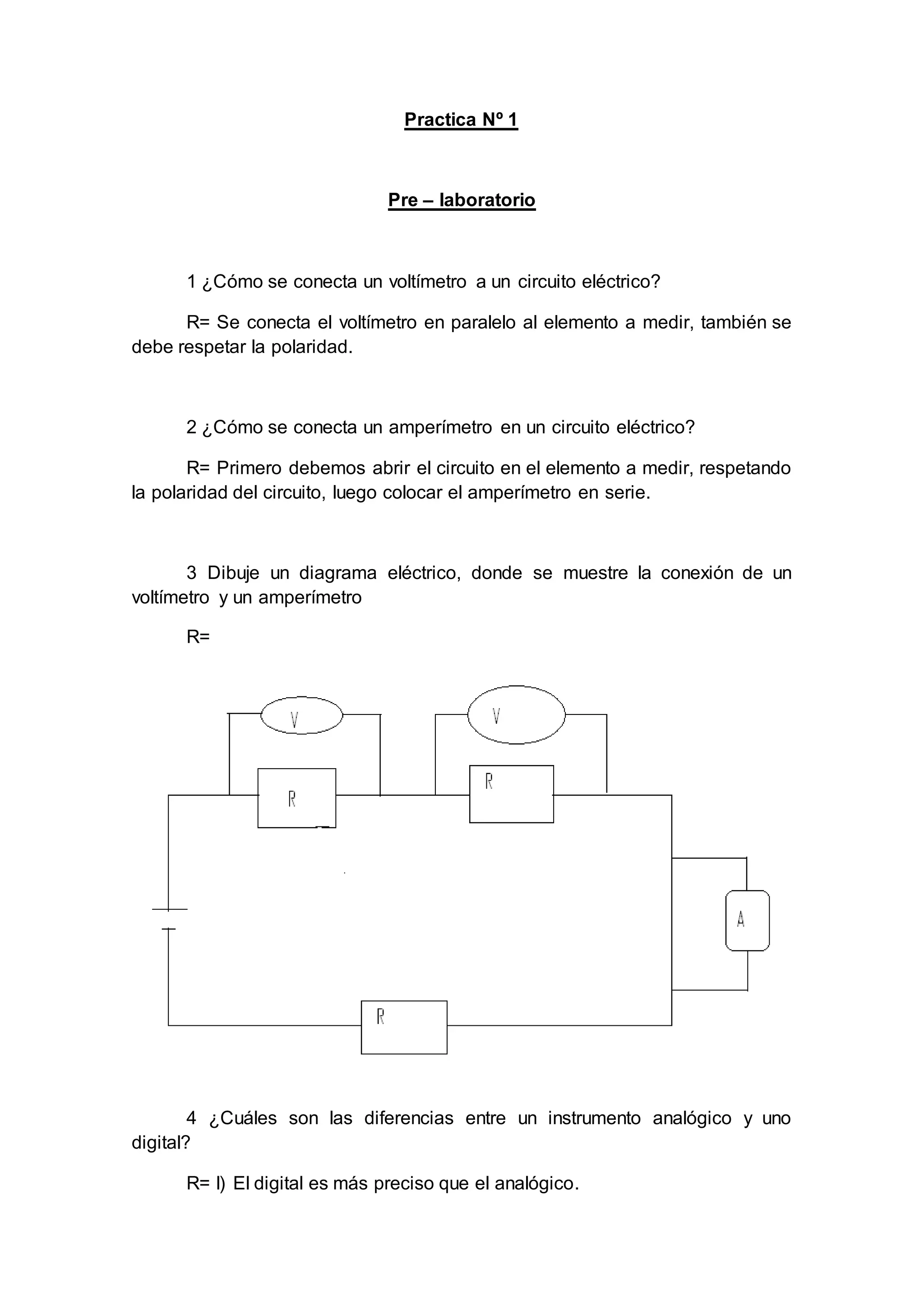

1. Practica Nº 1
Pre – laboratorio
1 ¿Cómo se conecta un voltímetro a un circuito eléctrico?
R= Se conecta el voltímetro en paralelo al elemento a medir, también se
debe respetar la polaridad.
2 ¿Cómo se conecta un amperímetro en un circuito eléctrico?
R= Primero debemos abrir el circuito en el elemento a medir, respetando
la polaridad del circuito, luego colocar el amperímetro en serie.
3 Dibuje un diagrama eléctrico, donde se muestre la conexión de un
voltímetro y un amperímetro
R=
4 ¿Cuáles son las diferencias entre un instrumento analógico y uno
digital?
R= I) El digital es más preciso que el analógico.

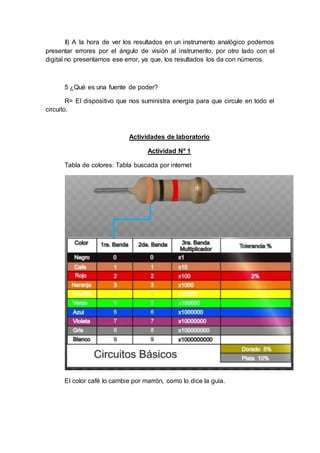

2. II) A la hora de ver los resultados en un instrumento analógico podemos
presentar errores por el ángulo de visión al instrumento, por otro lado con el
digital no presentamos ese error, ya que, los resultados los da con números.
5 ¿Qué es una fuente de poder?
R= El dispositivo que nos suministra energía para que circule en todo el
circuito.
Actividades de laboratorio
Actividad Nº 1
Tabla de colores: Tabla buscada por internet
El color café lo cambie por marrón, como lo dice la guía.

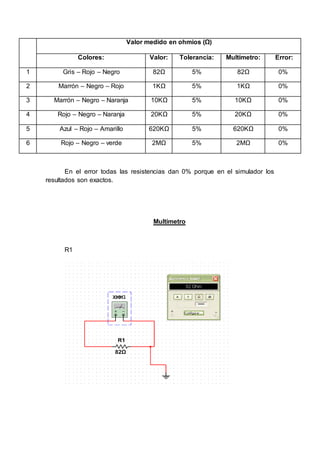

3. Valor medido en ohmios (Ω)
Colores: Valor: Tolerancia: Multímetro: Error:
1 Gris – Rojo – Negro 82Ω 5% 82Ω 0%
2 Marrón – Negro – Rojo 1KΩ 5% 1KΩ 0%
3 Marrón – Negro – Naranja 10KΩ 5% 10KΩ 0%
4 Rojo – Negro – Naranja 20KΩ 5% 20KΩ 0%
5 Azul – Rojo – Amarillo 620KΩ 5% 620KΩ 0%
6 Rojo – Negro – verde 2MΩ 5% 2MΩ 0%
En el error todas las resistencias dan 0% porque en el simulador los
resultados son exactos.
Multímetro
R1

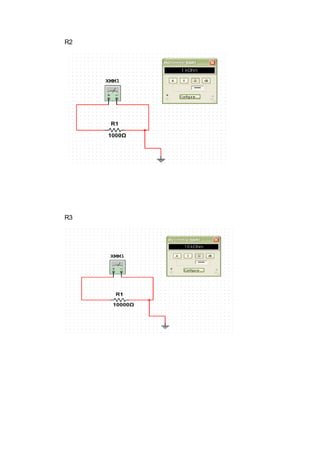

4. R2
R3

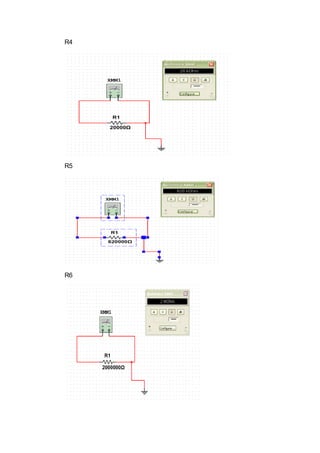

5. R4
R5
R6

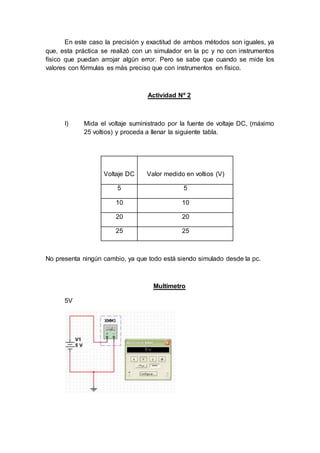

6. En este caso la precisión y exactitud de ambos métodos son iguales, ya
que, esta práctica se realizó con un simulador en la pc y no con instrumentos
físico que puedan arrojar algún error. Pero se sabe que cuando se mide los
valores con fórmulas es más preciso que con instrumentos en físico.
Actividad Nº 2
I) Mida el voltaje suministrado por la fuente de voltaje DC, (máximo
25 voltios) y proceda a llenar la siguiente tabla.
Voltaje DC Valor medido en voltios (V)
5 5
10 10
20 20
25 25
No presenta ningún cambio, ya que todo está siendo simulado desde la pc.
Multímetro
5V

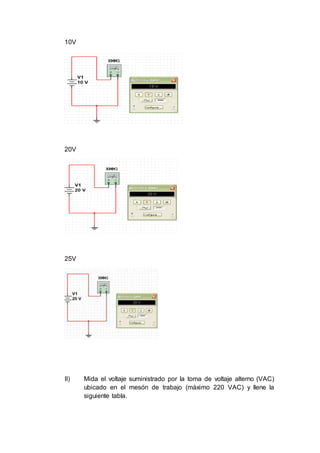

7. 10V
20V
25V
II) Mida el voltaje suministrado por la toma de voltaje alterno (VAC)
ubicado en el mesón de trabajo (máximo 220 VAC) y llene la
siguiente tabla.

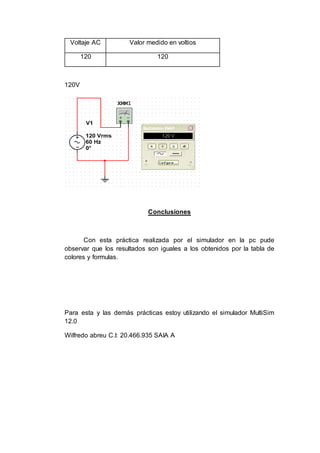

8. Voltaje AC Valor medido en voltios
120 120
120V
Conclusiones
Con esta práctica realizada por el simulador en la pc pude
observar que los resultados son iguales a los obtenidos por la tabla de
colores y formulas.
Para esta y las demás prácticas estoy utilizando el simulador MultiSim
12.0
Wilfredo abreu C.I: 20.466.935 SAIA A
