Fotorresistencias, redes cristalinas y semiconductores su longitud máxima de radiación, umbral de energía y respuesta espectral.

1. Fotorresistencias
Judith Medina Vela

2.  Reconocer las características
principales de una fotorresistencia.
 Conocer el funcionamiento y sus
aplicaciones.
JMV

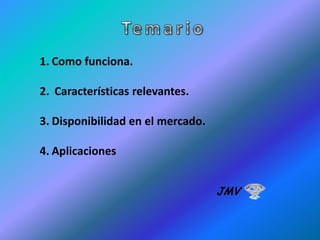

3. 1. Como funciona.
2. Características relevantes.
3. Disponibilidad en el mercado.
4. Aplicaciones
JMV

4. Modelo como una estructura (red) cristalina con
una periodicidad definida.
Red cristalina de silicio
JMV

5. Para aislantes la banda prohibida es del
orden de 5eV mientras que en la de los
semiconductores es mucho menor.
JMV

6. Bandas del semiconductor.
JMV

7. Luz se propaga con una energía contenida en
paquetes de energía llamados fotones dada
por.
E=hv
la energía que portan es tal que permiten el
salto de los electrones de una banda a otra
JMV

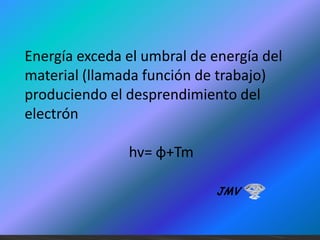

8. Energía exceda el umbral de energía del
material (llamada función de trabajo)
produciendo el desprendimiento del
electrón
hv= φ+Tm
JMV

9. Longitud máxima de radiación.
JMV

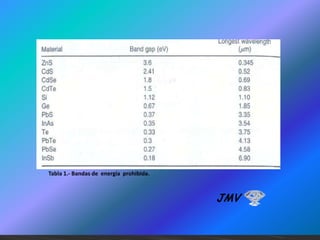

10. Tabla 1.- Bandas de energía prohibida.
JMV

11. Las fotorresistencias consisten de
semiconductores cuya resistencia
se ve modificada al incidir luz sobre
la superficie del material.
JMV

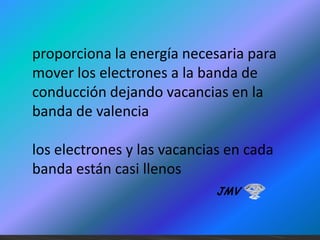

12. proporciona la energía necesaria para
mover los electrones a la banda de
conducción dejando vacancias en la
banda de valencia
los electrones y las vacancias en cada
banda están casi llenos
JMV

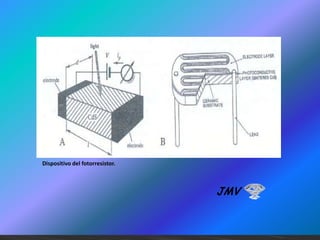

13. Dispositivo del fotorresistor.
JMV

14. .Características Relevantes
-La constante de tiempo al iluminar es mucho menor que al extinguir la luz, la
primera suele expresarse en milisegundos y la segunda en kiloohmios/segundo
-Son sensibles a la temperatura que afecta su sensibilidad a la radiación .
JMV

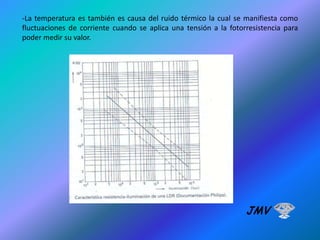

15. -La temperatura es también es causa del ruido térmico la cual se manifiesta como
fluctuaciones de corriente cuando se aplica una tensión a la fotorresistencia para
poder medir su valor.
JMV

16. -Su respuesta espectral es estrecha para diversos materiales encontrando
que:
-En la zona visible (0.38 a 0.75 μm) y del infrarrojo muy cercano(0.75 a 1.4
μm) se emplean compuestos como el cadmio (SCd, SeCd, TeCd)
-En la zona del infrarrojo cercano (1.4 a 3) se emplean compuestos de
plomo (SPb, SePb, TePb)
JMV

17. -En la zona del infrarrojo medio (3 a 14 μm) y muy lejano (hasta 1 mm) se
emplean compuestos de indio (SbIn, AsIn) telurio y aleaciones del telurio, cadmio
y mercurio , así como silicio y germanio dopados.
JMV

18. -los fotoconductores más comunes , utilizables a temperatura ambiente, son el
SCd, SPb y SePb ( en particular el primero). En la figura siguiente se emplean
modelos encapsulados de plástico.
- Los tiempos de respuesta van desde los 100 ms de algunos modelos de los
SCd hasta los 2 s de algunos de SePb.
-La tensión máxima que aceptan sin iluminación puede ir de 100 a 600 V y la
disipación permitida a 25 (°C) , de 50 nW a 1 W.
JMV

19. Algunas ejemplos en aplicaciones:
JMV

20. JMV

21. Disponibilidad en el mercado
Existen varios fabricantes que se dedican a la
manufactura de dispositivos electrónicos.
Empresas como Digi Key, Mouser, AG electrónica,
Electrónica Seta, Steren compran a los fabricantes.
Existen remplazos para la mayoría de los
componentes, cuando no se encuentran o se
obsoleta.
JMV

22. Ramírez Reyes Areni. Sensores y acondicionadores de señal, 3ª
edición Alfa omega
Jacob Fraden. Handbook of modern sensors, 2nd Edition
Springer
