Este documento describe los conceptos y procesos de georreferenciación y medición de áreas de bosque mediante imágenes satelitales. Explica que la georreferenciación es el posicionamiento de objetos espaciales en un sistema de coordenadas, lo que es importante para identificar áreas en imágenes. Luego detalla cómo calcular coordenadas cartesianas a partir de mediciones de campo para mapear polígonos y cuantificar áreas.

1. Presentado a :
Gynna Paola Carbajal Correa
Presentado por:
Judit Emilce Flórez Carrillo
Alba Liliana Gauta Flórez
Jorge Iván Gauta Gauta

2.  Que
es la georferenciacion?
 Georreferenciación1 es
un neologismo que refiere al
posicionamiento con el que se define
la localización de un objeto
espacial(representado mediante
punto, vector, área, volumen) en
un sistema de
coordenadas y datum determinado.
Este proceso es utilizado
frecuentemente en los Sistemas de
Información Geográfica

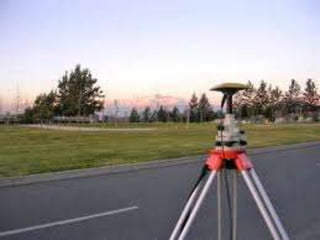

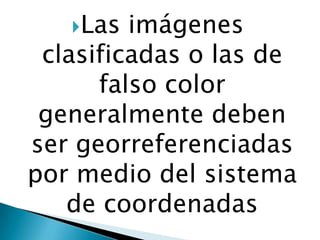

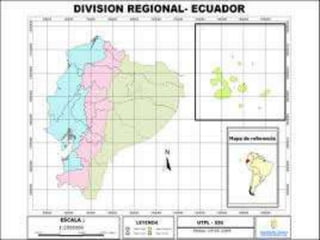

4. Las
imágenes
clasificadas o las de
falso color
generalmente deben
ser georreferenciadas
por medio del sistema
de coordenadas

5.  Si
no se ge referencian puede ser
difícil en el campo ubicar las áreas
identificadas en las imágenes
correctamente
 La geometría se puede hacer
buscando puntos de control o
puntos en la imagen de los cuales
se conoce su posición correcta de
acuerdo con el sistema de
coordenadas de los mapas locales

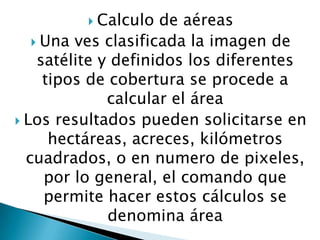

7.  Calculo
de aéreas
 Una ves clasificada la imagen de
satélite y definidos los diferentes
tipos de cobertura se procede a
calcular el área
 Los resultados pueden solicitarse en
hectáreas, acreces, kilómetros
cuadrados, o en numero de pixeles,
por lo general, el comando que
permite hacer estos cálculos se
denomina área

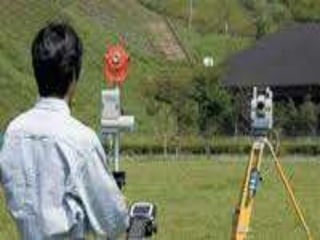

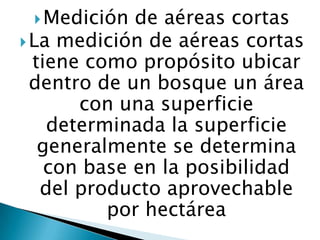

9.  Medición
de aéreas cortas
 La medición de aéreas cortas
tiene como propósito ubicar
dentro de un bosque un área
con una superficie
determinada la superficie
generalmente se determina
con base en la posibilidad
del producto aprovechable
por hectárea

11.  Demarcación
de aéreas cortas
 Para la demarcación de aéreas
de corta, en el mapa se necesita
conocer la escala del mapa para
así estimar largo y el ancho,
además se tiene que tomar en
cuenta los limites naturales
como los ríos o filos de los
cerros, en caso de los ríos se
puede definir una línea recta
mas o menos paralela al rio.

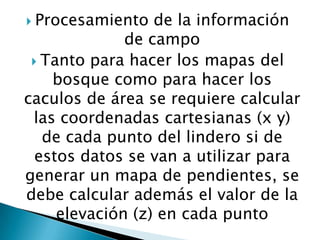

13.  Procesamiento
de la información
de campo
 Tanto para hacer los mapas del
bosque como para hacer los
caculos de área se requiere calcular
las coordenadas cartesianas (x y)
de cada punto del lindero si de
estos datos se van a utilizar para
generar un mapa de pendientes, se
debe calcular además el valor de la
elevación (z) en cada punto

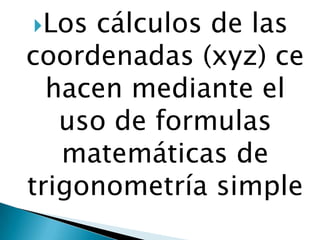

15. Los
cálculos de las
coordenadas (xyz) ce
hacen mediante el
uso de formulas
matemáticas de
trigonometría simple

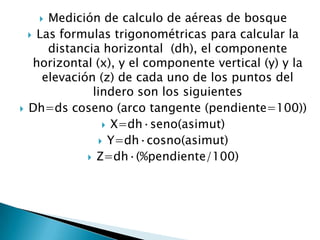

16. Medición de calculo de aéreas de bosque
 Las formulas trigonométricas para calcular la
distancia horizontal (dh), el componente
horizontal (x), y el componente vertical (y) y la
elevación (z) de cada uno de los puntos del
lindero son los siguientes
Dh=ds coseno (arco tangente (pendiente=100))
 X=dh·seno(asimut)
 Y=dh·cosno(asimut)
 Z=dh·(%pendiente/100)



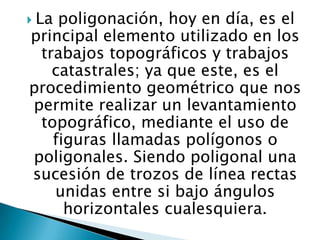

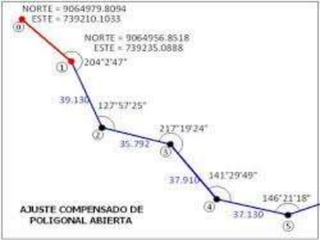

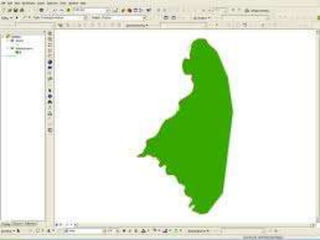

18.  La
poligonación, hoy en día, es el
principal elemento utilizado en los
trabajos topográficos y trabajos
catastrales; ya que este, es el
procedimiento geométrico que nos
permite realizar un levantamiento
topográfico, mediante el uso de
figuras llamadas polígonos o
poligonales. Siendo poligonal una
sucesión de trozos de línea rectas
unidas entre si bajo ángulos
horizontales cualesquiera.

20. Errores
de la
poligonal
Los errores se dividen
en tres clases:
Groseros
Sistemáticos
Accidentales

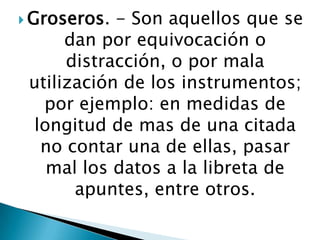

22.  Groseros.
- Son aquellos que se
dan por equivocación o
distracción, o por mala
utilización de los instrumentos;
por ejemplo: en medidas de
longitud de mas de una citada
no contar una de ellas, pasar
mal los datos a la libreta de
apuntes, entre otros.

24.  Sistemático.-
En condiciones de
trabajo fijas en el campo son
constantes y del mismo signo y
por tanto son acumulativos, por
ejemplo: en medidas de
ángulos, en aparatos mal
graduados o arrastre de
graduaciones en el transito,
cintas o estadales mal
graduadas, error por
temperatura.

26.  Accidentales.-
Se dan
indiferentemente en un sentido
o en otro y por tanto puede ser
que tengan signo positivo o
negativo, por ejemplo: en
medidas de ángulos, lecturas de
graduaciones, visuales
descentradas de la señal, en
medidas de distancias, etc..
Muchos de estos errores se
eliminan por que se compensan.

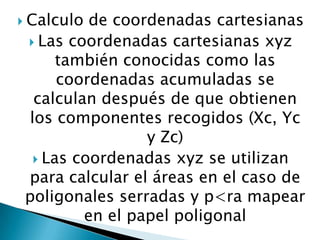

27.  Calculo
de coordenadas cartesianas
 Las coordenadas cartesianas xyz
también conocidas como las
coordenadas acumuladas se
calculan después de que obtienen
los componentes recogidos (Xc, Yc
y Zc)
 Las coordenadas xyz se utilizan
para calcular el áreas en el caso de
poligonales serradas y p<ra mapear
en el papel poligonal
