El documento describe el proceso de girar una recta en un sistema diédrico hasta situarla frontalmente. Se explican los pasos para obtener proyecciones y paralelas a través de ciertas líneas de referencia. Finalmente, se demuestra cómo obtener la proyección vertical de la recta girada.

1. Sistema diédricoSistema diédrico
Giro de una recta hastaGiro de una recta hasta
situarla frontal.situarla frontal.

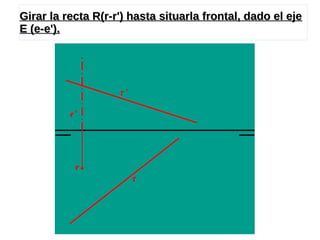

2. Girar la recta R(r-r') hasta situarla frontal, dado el ejeGirar la recta R(r-r') hasta situarla frontal, dado el eje
E (e-e').E (e-e').

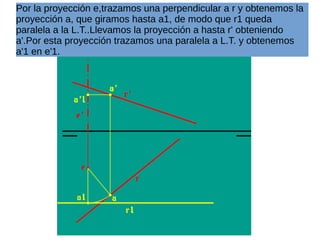

3. Por la proyección e,trazamos una perpendicular a r y obtenemos la
proyección a, que giramos hasta a1, de modo que r1 queda
paralela a la L.T..Llevamos la proyección a hasta r' obteniendo
a'.Por esta proyección trazamos una paralela a L.T. y obtenemos
a'1 en e'.

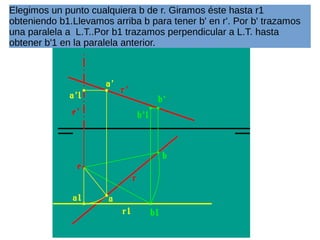

4. Elegimos un punto cualquiera b de r. Giramos éste hasta r1
obteniendo b1.Llevamos arriba b para tener b' en r'. Por b' trazamos
una paralela a L.T..Por b1 trazamos perpendicular a L.T. hasta
obtener b'1 en la paralela anterior.

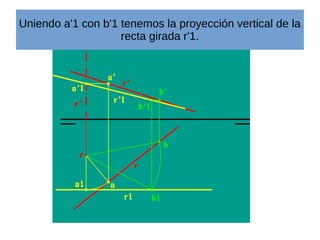

5. Uniendo a'1 con b'1 tenemos la proyección vertical de la
recta girada r'1.

6. Uniendo a'1 con b'1 tenemos la proyección vertical de la
recta girada r'1.
