1. Sistema diédricoSistema diédrico
Giro de un plano hasta convertirloGiro de un plano hasta convertirlo
en proyectante horizontal.en proyectante horizontal.

2. Girar el plano dado P(p-p') hasta convertirlo
en proyectante vertical, utilizando el eje
E(e-e')

3. Hallamos la intersección del eje de giro E(e-e')
con el plano P(p-p') utilizando para ello una recta
frontal R(r-r'), lo que nos dará el punto I(i-i').

4. Por la proyección i' trazamos una perpendicular a
P', la cual giramos hasta situarla paralela a
L.T.,obteniendo así a'1

5. Perpendicular a L.T. en a'1 tenemos P'1. Dado
que el nuevo plano es proyectante y ha de
contener al punto I(i-i'), su traza P1 debe pasar
por i.

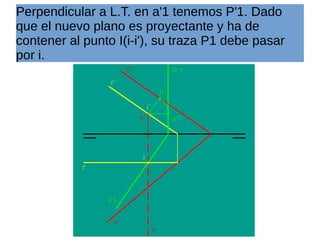

6. Perpendicular a L.T. en a'1 tenemos P'1. Dado
que el nuevo plano es proyectante y ha de
contener al punto I(i-i'), su traza P1 debe pasar
por i.
