El documento presenta varios gráficos que muestran los modelos de piezas fundidas con diferentes colores para identificar errores. Un gráfico divide cada modelo en cuatro secciones para identificar más fácilmente dónde se encuentra el error. Otro gráfico muestra los tipos de defectos encontrados en las piezas para determinar a qué modelo y sección pertenecen. El documento analiza posibles causas de problemas de fundición como malos procedimientos, uso inadecuado de equipo, falta de mantenimiento, condiciones ambientales y desgaste de maquinaria.

1. ALUMNO:
• Juan Carlos Parrilla Cruz
3ºD

3. Grafico de modelos
 En la gráfica anterior se muestran los modelos marcados con
colores distintos para diferenciar, así como los errores que se
han obtenido en ellos, alertando a revisión ya que existe alto
índice de error.
 Se necesita conocer en donde esta ubicado el error, es decir,
cual es su falla ya que tenemos cinco tipo de errores ( huecos y
zonas desgajadas, depresiones acanaladas, incrustaciones de
arena y escoria, arena vitrificada adherida a las piezas y
porosidades en las piezas).

5. Grafico de secciones
 Cada modelo esta dividido en cuatro secciones, donde es mas fácil
identificar donde, esta el error debido a que no todas las secciones están
fallando.
 Lo que se planea hacer por medio del grafico es identificar, según el color de
la sección la parte exacta donde se encuentra el error y poder aplicar una
solución.
 Ejemplo: En la sección 3 modelo B, se aprecia un descontrol en cuanto a
errores, lo siguiente es localizar el tipo de defecto que se esta teniendo.

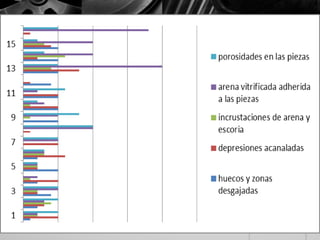

7. Grafico de defectos
 Anteriormente las graficas mostraron el numero de defectos, mas se
desconoce el defecto al que pertenece.
 Por lo que se diseño una grafica mas, en donde explica el tipo de defecto y
que cantidad de piezas están dañadas.
 Lo que no marca el grafico, es a que tipo de modelo y/o sección pertenece.

8. Método
Mal
procedimiento
Utilización
inadecuada del
equipo
Falta de
mantenimiento en
la maquinaria
Mantenimiento
Falta de
refacciones
PROBLEMAS DE
FUNDICION
Mal manejo
de la
maquinaria
Mano de
obra
Condiciones en le
medio ambiente
Medio
ambiente
Vida útil
de equipo
Maquinaria
