CASO DE ESTUDIO: UPSTREAM – RESERVORIO
(POZO BERMEJO BMJ – X2”)

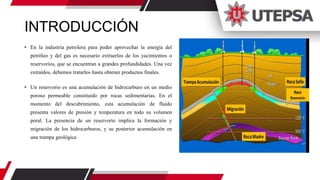

INTRODUCCIÓN
• En la industria petrolera para poder aprovechar la energía del
petróleo y del gas es necesario extraerlos de los yacimientos o
reservorios, que se encuentran a grandes profundidades. Una vez
extraídos, debemos tratarlos hasta obtener productos finales.
• Un reservorio es una acumulación de hidrocarburo en un medio
poroso permeable constituido por rocas sedimentarias. En el
momento del descubrimiento, esta acumulación de fluido
presenta valores de presión y temperatura en todo su volumen
poral. La presencia de un reservorio implica la formación y
migración de los hidrocarburos, y su posterior acumulación en
una trampa geológica
OBJETIVOS

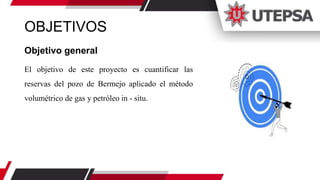

Objetivo general
El objetivo de este proyecto es cuantificar las
reservas del pozo de Bermejo aplicado el método
volumétrico de gas y petróleo in - situ.

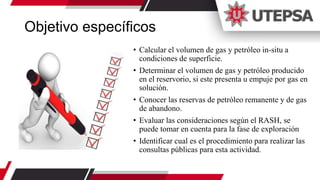

Objetivo específicos
• Calcular el volumen de gas y petróleo in-situ a
condiciones de superficie.
• Determinar el volumen de gas y petróleo producido
en el reservorio, si este presenta u empuje por gas en
solución.
• Conocer las reservas de petróleo remanente y de gas
de abandono.

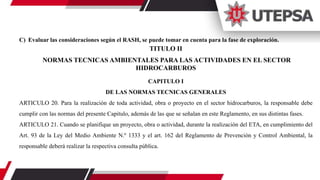

• Evaluar las consideraciones según el RASH, se
puede tomar en cuenta para la fase de exploración

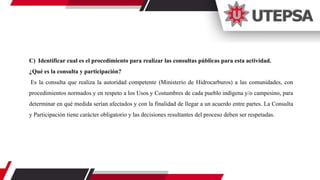

• Identificar cual es el procedimiento para realizar las

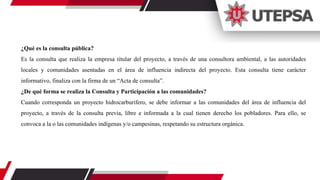

consultas públicas para esta actividad.
ANTECEDENTES

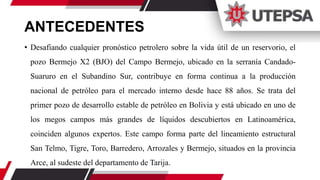

• Desafiando cualquier pronóstico petrolero sobre la vida útil de un reservorio, el
pozo Bermejo X2 (BJO) del Campo Bermejo, ubicado en la serranía Candado-
Suaruro en el Subandino Sur, contribuye en forma continua a la producción
nacional de petróleo para el mercado interno desde hace 88 años. Se trata del
primer pozo de desarrollo estable de petróleo en Bolivia y está ubicado en uno de
los megos campos más grandes de líquidos descubiertos en Latinoamérica,
coinciden algunos expertos. Este campo forma parte del lineamiento estructural
San Telmo, Tigre, Toro, Barredero, Arrozales y Bermejo, situados en la provincia
Arce, al sudeste del departamento de Tarija.
• . Este campo forma parte del lineamiento estructural San Telmo, Tigre, Toro, Barredero, Arrozales y
Bermejo, situados en la provincia Arce, al sudeste del departamento de Tarija. La información fue
extractada de la edición tercera de la revista “Yacimientos”, medio de difusión de YPFB Corporación.
“Bermejo, Camirí y Sanandita son tres de los campos más antiguos que entraron en explotación en el país
en los años 1920 y 1930 y que todavía mantienen producción estable o continua, con excepción de
Sanandita. Decir que un pozo tiene 88 años de explotación continua es hablar de grandes reservas de
líquidos”, sostiene el director de Desarrollo y Producción de YPFB, Rolando Mendoza Rioja. Actualmente,
el campo tiene en total 41 pozos perforados, de los cuales cinco son productores, cuatro inyectores, 11 se
encuentran en reserva y 21 pozos fueron abandonados.

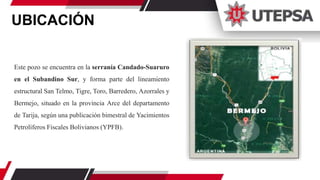

UBICACIÓN
Este pozo se encuentra en la serranía Candado-Suaruro
en el Subandino Sur, y forma parte del lineamiento
estructural San Telmo, Tigre, Toro, Barredero, Azorrales y
Bermejo, situado en la provincia Arce del departamento
de Tarija, según una publicación bimestral de Yacimientos
Petrolíferos Fiscales Bolivianos (YPFB).
CAPITULO I
INGENIERIA DE PROYECTO
YACIMIENTO
Un cuerpo de roca del subsuelo que exhibe un grado suficiente de
porosidad y permeabilidad para almacenar y transmitir fluidos. Las
rocas sedimentarias son las rocas yacimiento más comunes porque
poseen más porosidad que la mayoría de las rocas ígneas o
metamórficas y se forman bajo condiciones de temperatura en las
cuales los hidrocarburos pueden ser preservados. Un yacimiento es
un componente crítico de un sistema petrolero completo.
CAMPO PETROLÍFERO
Es una zona con abundancia de pozos de
los que se extrae hidrocarburos del
subsuelo.

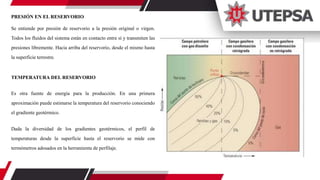

PRESIÓN EN EL RESERVORIO
Se entiende por presión de reservorio a la presión original o virgen.
Todos los fluidos del sistema están en contacto entre sí y transmiten las
presiones libremente. Hacia arriba del reservorio, desde el mismo hasta
la superficie terrestre.
TEMPERATURA DEL RESERVORIO
Es otra fuente de energía para la producción. En una primera
aproximación puede estimarse la temperatura del reservorio conociendo
el gradiente geotérmico.
Dada la diversidad de los gradientes geotérmicos, el perfil de
temperaturas desde la superficie hasta el reservorio se mide con
termómetros adosados en la herramienta de perfilaje.

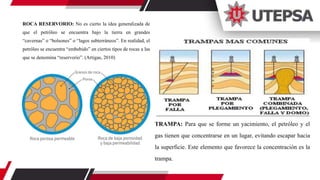

ROCA RESERVORIO: No es cierto la idea generalizada de
que el petróleo se encuentra bajo la tierra en grandes
“cavernas” o “bolsones” o “lagos subterráneos”. En realidad, el
petróleo se encuentra “embebido” en ciertos tipos de rocas a las
que se denomina “reservorio”. (Artigas, 2010)
TRAMPA: Para que se forme un yacimiento, el petróleo y el
gas tienen que concentrarse en un lugar, evitando escapar hacia
la superficie. Este elemento que favorece la concentración es la
trampa.

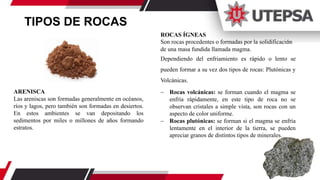

TIPOS DE ROCAS
ARENISCA
Las areniscas son formadas generalmente en océanos,
ríos y lagos, pero también son formadas en desiertos.
En estos ambientes se van depositando los
sedimentos por miles o millones de años formando
estratos.
ROCAS ÍGNEAS
Son rocas procedentes o formadas por la solidificación
de una masa fundida llamada magma.
Dependiendo del enfriamiento es rápido o lento se
pueden formar a su vez dos tipos de rocas: Plutónicas y
Volcánicas.
 Rocas volcánicas: se forman cuando el magma se
enfría rápidamente, en este tipo de roca no se
observan cristales a simple vista, son rocas con un
aspecto de color uniforme.
 Rocas plutónicas: se forman si el magma se enfría
lentamente en el interior de la tierra, se pueden
apreciar granos de distintos tipos de minerales.

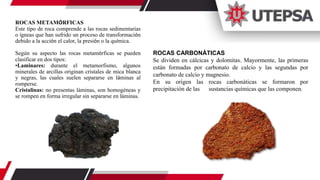

ROCAS METAMÓRFICAS
Este tipo de roca comprende a las rocas sedimentarias
o ígneas que han sufrido un proceso de transformación
debido a la acción el calor, la presión o la química.
Según su aspecto las rocas metamórficas se pueden
clasificar en dos tipos:
•Laminares: durante el metamorfismo, algunos
minerales de arcillas originan cristales de mica blanca
y negras, las cuales suelen separarse en láminas al
romperse.
Cristalinas: no presentas láminas, son homogéneas y
se rompen en forma irregular sin separarse en láminas.
ROCAS CARBONÁTICAS
Se dividen en cálcicas y dolomitas. Mayormente, las primeras
están formadas por carbonato de calcio y las segundas por
carbonato de calcio y magnesio.
En su origen las rocas carbonáticas se formaron por
precipitación de las sustancias químicas que las componen.

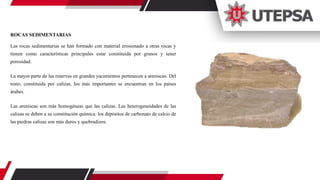

ROCAS SEDIMENTARIAS
Las rocas sedimentarias se han formado con material erosionado a otras rocas y
tienen como características principales estar constituida por granos y tener
porosidad.
La mayor parte de las reservas en grandes yacimientos pertenecen a areniscas. Del
resto, constituida por calizas, los más importantes se encuentran en los países
árabes.
Las areniscas son más homogéneas que las calizas. Las heterogeneidades de las
calizas se deben a su constitución química: los depósitos de carbonato de calcio de
las piedras calizas son más duros y quebradizos.

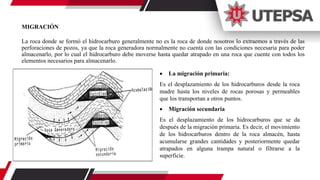

MIGRACIÓN
La roca donde se formó el hidrocarburo generalmente no es la roca de donde nosotros lo extraemos a través de las
perforaciones de pozos, ya que la roca generadora normalmente no cuenta con las condiciones necesaria para poder
almacenarlo, por lo cual el hidrocarburo debe moverse hasta quedar atrapado en una roca que cuente con todos los
elementos necesarios para almacenarlo.
 La migración primaria:
Es el desplazamiento de los hidrocarburos desde la roca
madre hasta los niveles de rocas porosas y permeables
que los transportan a otros puntos.
 Migración secundaria
Es el desplazamiento de los hidrocarburos que se da
después de la migración primaria. Es decir, el movimiento
de los hidrocarburos dentro de la roca almacén, hasta
acumularse grandes cantidades y posteriormente quedar
atrapados en alguna trampa natural o filtrarse a la
superficie.
ESTRUCTURA
La acumulación de hidrocarburos en el subsuelo requiere de las siguientes condiciones:
 ROCA MADRE
Las rocas generadoras típicas, normalmente lutitas o calizas, contienen aproximadamente un 1% de materia orgánica 0,5%
de carbono orgánico total (COT), si bien una roca generadora rica podría contener hasta 10% de materia orgánica.
 ROCAALMACÉN
Un reservorio es una roca que tiene espacios que pueden almacenar fluidos dentro de sí, denominados poros, que son
capaces de contener petróleo y gas, del mismo modo que una esponja contiene agua.
 ROCA SELLO
Son rocas impermeables que actúan de sello evitando el desplazamiento o migración de los fluidos, tanto vertical como
horizontal. Ellas son: arcillas o lutitas, rocas carbonatadas (calizas o dolomitas), evaporitas (masas de sal, yeso, etc.).

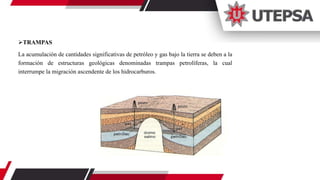

TRAMPAS
La acumulación de cantidades significativas de petróleo y gas bajo la tierra se deben a la
formación de estructuras geológicas denominadas trampas petrolíferas, la cual
interrumpe la migración ascendente de los hidrocarburos.

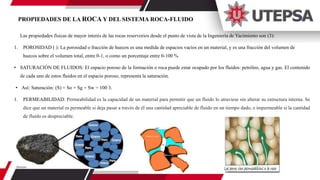

PROPIEDADES DE LA ROCA Y DEL SISTEMA ROCA-FLUIDO
Las propiedades físicas de mayor interés de las rocas reservorios desde el punto de vista de la Ingeniería de Yacimiento son (3):
1. POROSIDAD ( ): La porosidad o fracción de huecos es una medida de espacios vacíos en un material, y es una fracción del volumen de
huecos sobre el volumen total, entre 0-1, o como un porcentaje entre 0-100 %
• SATURACIÓN DE FLUIDOS: El espacio poroso de la formación o roca puede estar ocupado por los fluidos: petróleo, agua y gas. El contenido
de cada uno de estos fluidos en el espacio poroso, representa la saturación.
• Así: Saturación: (S) = So + Sg + Sw = 100 3.
1. PERMEABILIDAD: Permeabilidad es la capacidad de un material para permitir que un fluido lo atraviese sin alterar su estructura interna. Se
dice que un material es permeable si deja pasar a través de él una cantidad apreciable de fluido en un tiempo dado, e impermeable si la cantidad
de fluido es despreciable.

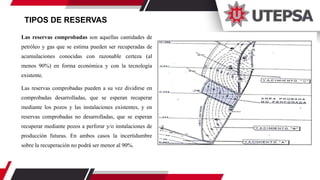

TIPOS DE RESERVAS
Las reservas comprobadas son aquellas cantidades de
petróleo y gas que se estima pueden ser recuperadas de
acumulaciones conocidas con razonable certeza (al
menos 90%) en forma económica y con la tecnología
existente.
Las reservas comprobadas pueden a su vez dividirse en
comprobadas desarrolladas, que se esperan recuperar
mediante los pozos y las instalaciones existentes, y en
reservas comprobadas no desarrolladas, que se esperan
recuperar mediante pozos a perforar y/o instalaciones de
producción futuras. En ambos casos la incertidumbre
sobre la recuperación no podrá ser menor al 90%.

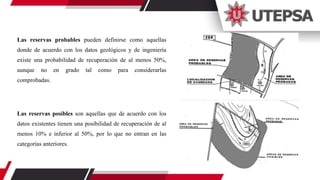

Las reservas probables pueden definirse como aquellas
donde de acuerdo con los datos geológicos y de ingeniería
existe una probabilidad de recuperación de al menos 50%,
aunque no en grado tal como para considerarlas
comprobadas.
Las reservas posibles son aquellas que de acuerdo con los
datos existentes tienen una posibilidad de recuperación de al
menos 10% e inferior al 50%, por lo que no entran en las
categorías anteriores.
CLASIFICACIÓN DE LOS YACIMIENTOS
SEGÚN LOS MECANISMOS DE DRENAJES

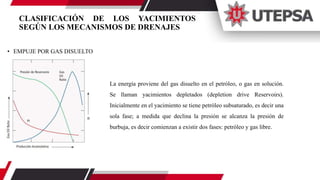

• EMPUJE POR GAS DISUELTO
La energía proviene del gas disuelto en el petróleo, o gas en solución.
Se llaman yacimientos depletados (depletion drive Reservoirs).
Inicialmente en el yacimiento se tiene petróleo subsaturado, es decir una
sola fase; a medida que declina la presión se alcanza la presión de
burbuja, es decir comienzan a existir dos fases: petróleo y gas libre.

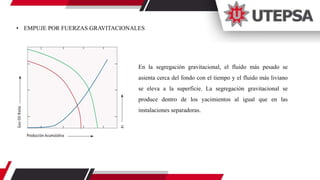

• EMPUJE POR FUERZAS GRAVITACIONALES
En la segregación gravitacional, el fluido más pesado se
asienta cerca del fondo con el tiempo y el fluido más liviano
se eleva a la superficie. La segregación gravitacional se
produce dentro de los yacimientos al igual que en las
instalaciones separadoras.

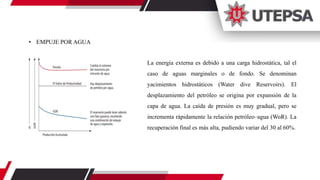

• EMPUJE POR AGUA
La energía externa es debido a una carga hidrostática, tal el
caso de aguas marginales o de fondo. Se denominan
yacimientos hidrostáticos (Water dive Reservoirs). El
desplazamiento del petróleo se origina por expansión de la
capa de agua. La caída de presión es muy gradual, pero se
incrementa rápidamente la relación petróleo–agua (WoR). La
recuperación final es más alta, pudiendo variar del 30 al 60%.

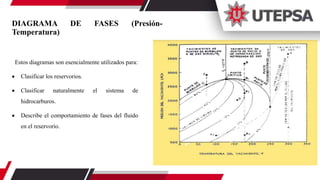

DIAGRAMA DE FASES (Presión-
Temperatura)
Estos diagramas son esencialmente utilizados para:
 Clasificar los reservorios.
 Clasificar naturalmente el sistema de
hidrocarburos.
 Describe el comportamiento de fases del fluido
en el reservorio.
DESARROLLO DEL CASO
(POZO BERMEJO BMJ – X2”)

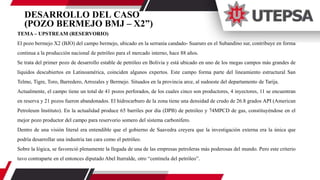

TEMA – UPSTREAM (RESERVORIO)
El pozo bermejo X2 (BJO) del campo bermejo, ubicado en la serranía candado- Suaruro en el Subandino sur, contribuye en forma
continua a la producción nacional de petróleo para el mercado interno, hace 88 años.
Se trata del primer pozo de desarrollo estable de petróleo en Bolivia y está ubicado en uno de los megas campos más grandes de
líquidos descubiertos en Latinoamérica, coinciden algunos expertos. Este campo forma parte del lineamiento estructural San
Telmo, Tigre, Toro, Barredero, Arrozales y Bermejo. Situados en la provincia arce, al sudoeste del departamento de Tarija.
Actualmente, el campo tiene un total de 41 pozos perforados, de los cuales cinco son productores, 4 inyectores, 11 se encuentran
en reserva y 21 pozos fueron abandonados. El hidrocarburo de la zona tiene una densidad de crudo de 26.8 grados API (American
Petroleum Instituto). En la actualidad produce 65 barriles por día (DPB) de petróleo y 74MPCD de gas, constituyéndose en el
mejor pozo productor del campo para reservorio somero del sistema carbonífero.
Dentro de una visión literal era entendible que el gobierno de Saavedra creyera que la investigación externa era la única que
podría desarrollar una industria tan cara como el petróleo.
Sobre la lógica, se favoreció plenamente la llegada de una de las empresas petroleras más poderosas del mundo. Pero este criterio
tuvo contraparte en el entonces diputado Abel Iturralde, otro “centinela del petróleo”.
Los primeros pozos BJO-X1 y BJOX2, fueron perforados entre los años 1922 a 1924 por el standard oíl company,
resultando el pozo BJO-X2 descubridor de hidrocarburos líquidos en sedientitas del sistema del sistema carbonífero
correspondiente a las formas de Tarija y tupambi en 1924, durante la presencia de bautista Saavedra.
El pozo somero alcanzo una profundidad de 1960 pies y comenzó en una producción inicial de 1500 barriles por día
(BPD), partir de los cuales empezó a desarrollar el campo con la perforación de seis pozos superficiales adicionales con
resultados positivos en petróleo y gas asociado.
Actualmente se desea determinar el volumen de hidrocarburo que aún permanece en los reservorios, pozo gasífero del
cual al momento de penetrar la formación productora que estaba conformada por una arenisca desde los 3880 hasta los
3915m, se registró en ella una presión de 4250Psi y una temperatura de 190°F. De un testigo que se obtuvo de una
formación se determinó que la roca tenía una porosidad del 24%, una saturación de agua de 42%, la permeabilidad del
gas es de 70md. El reservorio presenta curvas isopacas de 0 a 35ft estando el pozo más alto a 33ft. La constante
planimetría es de 320Acre/UP. Las lecturas planimetrías son: 1350UP, 1030UP, 940UP, 560UP, 220UP, 95UP.

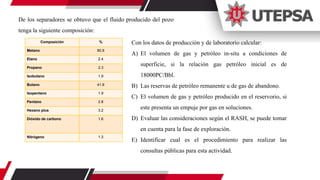

De los separadores se obtuvo que el fluido producido del pozo
tenga la siguiente composición:
Composición %
Metano 80.8
Etano 2.4
Propano 2.3
Isobutano 1.9
Butano 41.8
Isopentano 1.9
Pentano 2.8
Hexano plus 3.2
Dióxido de carbono 1.6
Nitrógeno 1.3
Con los datos de producción y de laboratorio calcular:
A) El volumen de gas y petróleo in-situ a condiciones de
superficie, si la relación gas petróleo inicial es de
18000PC/Bbl.
B) Las reservas de petróleo remanente u de gas de abandono.
C) El volumen de gas y petróleo producido en el reservorio, si
este presenta un empuje por gas en soluciones.
D) Evaluar las consideraciones según el RASH, se puede tomar
en cuenta para la fase de exploración.
E) Identificar cual es el procedimiento para realizar las
consultas públicas para esta actividad.
DESARROLLO DEL CASO
(POZO BERMEJO BMJ – X2”)

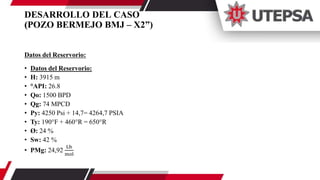

Datos del Reservorio:
• Datos del Reservorio:
• H: 3915 m
• °API: 26.8
• Qo: 1500 BPD
• Qg: 74 MPCD
• Py: 4250 Psi + 14,7= 4264,7 PSIA
• Ty: 190°F + 460°R = 650°R
• Ø: 24 %
• Sw: 42 %
• PMg: 24,92
Lb
mol

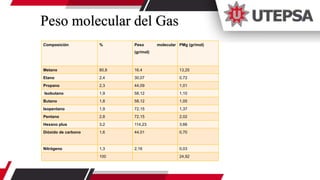

Composición % Peso molecular
(gr/mol)
PMg (gr/mol)
Metano 80,8 16,4 13,25
Etano 2,4 30,07 0,72
Propano 2,3 44,09 1,01
Isobutano 1,9 58,12 1,10
Butano 1,8 58,12 1,05
Isopentano 1,9 72,15 1,37
Pentano 2,8 72,15 2,02
Hexano plus 3,2 114,23 3,66
Dióxido de carbono 1,6 44,01 0,70
Nitrógeno 1,3 2,16 0,03
100 24,92
Peso molecular del Gas

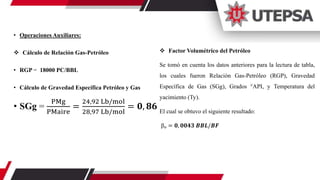

• Operaciones Auxiliares:
 Cálculo de Relación Gas-Petróleo
• RGP = 18000 PC/BBL
• Cálculo de Gravedad Específica Petróleo y Gas
• SGg =
PMg
PMaire
=
24,92 Lb/mol
28,97 Lb/mol
= 𝟎, 𝟖𝟔
 Factor Volumétrico del Petróleo
Se tomó en cuenta los datos anteriores para la lectura de tabla,
los cuales fueron Relación Gas-Petróleo (RGP), Gravedad
Específica de Gas (SGg), Grados °API, y Temperatura del
yacimiento (Ty).
El cual se obtuvo el siguiente resultado:
ꞵₒ = 𝟎, 𝟎𝟎𝟒𝟑 𝑩𝑩𝑳/𝑩𝑭

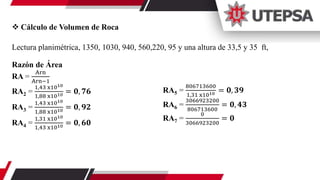

 Cálculo de Volumen de Roca
Lectura planimétrica, 1350, 1030, 940, 560,220, 95 y una altura de 33,5 y 35 ft,
Razón de Área
RA =
Arn
Arn−1
RA2 =
1,43 x1010
1,88 x1010 = 𝟎, 𝟕𝟔
RA3 =
1,43 x1010
1,88 x1010 = 𝟎, 𝟗𝟐
RA4 =
1,31 x1010
1,43 x1010 = 𝟎, 𝟔𝟎
RA5 =
806713600
1,31 x1010 = 𝟎, 𝟑𝟗
RA6 =
3066923200
806713600
= 𝟎, 𝟒𝟑
RA7 =
0
3066923200
= 𝟎

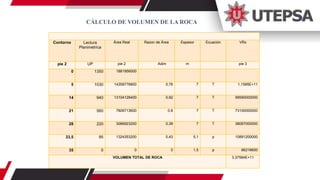

CÁLCULO DE VOLUMEN DE LA ROCA
Contorno Lectura
Planimetríca
Área Real Razon de Área Espesor Ecuación VRx
pie 2 UP pie 2 Adim m pie 3
0 1350 1881956000
5 1030 14358776800 0,76 7 T 1,1585E+11
14 940 13104126400 0,92 7 T 99590000000
21 560 7806713600 0,6 7 T 73100000000
28 220 3066923200 0,39 7 T 38087000000
33,5 95 1324353200 0,43 5,1 p 10891200000
35 0 0 0 1,5 p 66216600
VOLUMEN TOTAL DE ROCA 3,37584E+11

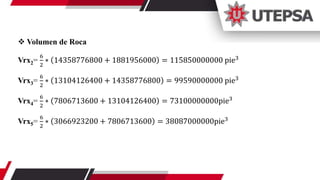

 Volumen de Roca
Vrx2=
6
2
∗ 14358776800 + 1881956000 = 115850000000 pie3
Vrx3=
6
2
∗ 13104126400 + 14358776800 = 99590000000 pie3
Vrx4=
6
2
∗ 7806713600 + 13104126400 = 73100000000pie3
Vrx5=
6
2
∗ 3066923200 + 7806713600 = 38087000000pie3
Determinar:
A) El volumen de gas y petróleo in-situ a condiciones de superficie, si la relación gas petróleo inicial es de
18000PC/Bbl.
Vrx7=
6
3
∗ 0 + 1324353200 + 0 ∗ 1324353200 =
66216600 pie3
VrxTotal= 3,37584E+11 PC
Gas in situ a condiciones de superficie
𝐆𝐈𝐍 𝐒𝐈𝐓𝐔 =
𝐕𝐑 ∗ ∅(𝟏 − 𝐒𝛚)
ꞵ𝐠
=
3,37584E + 11 Pc ∗ 0,24 (1 − 0,42)
0,0043
= 𝟏, 𝟎𝟖𝟐𝐄 + 𝟏𝟑 𝐏𝐜𝐬 = 𝟏𝟎𝟖𝟐 𝐌𝐌. 𝐏𝐜𝐬
𝐍𝐢𝐧 𝐬𝐢𝐭𝐮 a condiciones de superficie
RGP = 18000 PC/Bbl
𝐍𝐢𝐧 𝐬𝐢𝐭𝐮
𝐆 𝐈𝐧 𝐬𝐢𝐭𝐮
𝐑𝐆𝐏
=
1,082E + 13 Pcs
18000 PC/Bbl
= 𝟏𝟑𝟓𝟐𝟓𝟎𝟎𝟎𝟎𝟎 𝐁𝐛𝐥

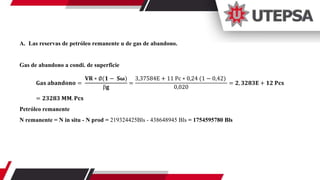

A. Las reservas de petróleo remanente u de gas de abandono.
Gas de abandono a condi. de superficie
𝐆𝐚𝐬 𝐚𝐛𝐚𝐧𝐝𝐨𝐧𝐨 =
𝐕𝐑 ∗ ∅(𝟏 − 𝐒𝛚)
ꞵ𝐠
=
3,37584E + 11 Pc ∗ 0,24 (1 − 0,42)
0,020
= 𝟐, 𝟑𝟐𝟖𝟑𝐄 + 𝟏𝟐 𝐏𝐜𝐬
= 𝟐𝟑𝟐𝟖𝟑 𝐌𝐌. 𝐏𝐜𝐬
Petróleo remanente
N remanente = N in situ - N prod = 219324425Bls - 438648945 Bls = 1754595780 Bls

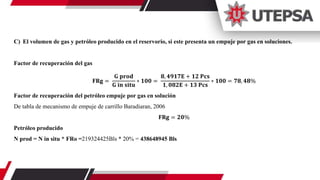

C) El volumen de gas y petróleo producido en el reservorio, si este presenta un empuje por gas en soluciones.
Factor de recuperación del gas
𝐅𝐑𝐠 =
𝐆 𝐩𝐫𝐨𝐝
𝐆 𝐢𝐧 𝐬𝐢𝐭𝐮
∗ 𝟏𝟎𝟎 =
𝟖, 𝟒𝟗𝟏𝟕𝐄 + 𝟏𝟐 𝐏𝐜𝐬
𝟏, 𝟎𝟖𝟐𝐄 + 𝟏𝟑 𝐏𝐜𝐬
∗ 𝟏𝟎𝟎 = 𝟕𝟖, 𝟒𝟖%
Factor de recuperación del petróleo empuje por gas en solución
De tabla de mecanismo de empuje de carrillo Baradiaran, 2006
𝐅𝐑𝐠 = 𝟐𝟎%
Petróleo producido
N prod = N in situ * FRo =219324425Bls * 20% = 438648945 Bls
C) Evaluar las consideraciones según el RASH, se puede tomar en cuenta para la fase de exploración.
TITULO II
NORMAS TECNICAS AMBIENTALES PARA LAS ACTIVIDADES EN EL SECTOR
HIDROCARBUROS
CAPITULO I
DE LAS NORMAS TECNICAS GENERALES
ARTICULO 20. Para la realización de toda actividad, obra o proyecto en el sector hidrocarburos, la responsable debe
cumplir con las normas del presente Capitulo, además de las que se señalan en este Reglamento, en sus distintas fases.
ARTICULO 21. Cuando se planifique un proyecto, obra o actividad, durante la realización del ETA, en cumplimiento del
Art. 93 de la Ley del Medio Ambiente N.º 1333 y el art. 162 del Reglamento de Prevención y Control Ambiental, la
responsable deberá realizar la respectiva consulta pública.

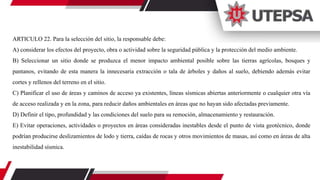

ARTICULO 22. Para la selección del sitio, la responsable debe:
A) considerar los efectos del proyecto, obra o actividad sobre la seguridad pública y la protección del medio ambiente.
B) Seleccionar un sitio donde se produzca el menor impacto ambiental posible sobre las tierras agrícolas, bosques y
pantanos, evitando de esta manera la innecesaria extracción o tala de árboles y daños al suelo, debiendo además evitar
cortes y rellenos del terreno en el sitio.
C) Planificar el uso de áreas y caminos de acceso ya existentes, líneas sísmicas abiertas anteriormente o cualquier otra vía
de acceso realizada y en la zona, para reducir daños ambientales en áreas que no hayan sido afectadas previamente.
D) Definir el tipo, profundidad y las condiciones del suelo para su remoción, almacenamiento y restauración.
E) Evitar operaciones, actividades o proyectos en áreas consideradas inestables desde el punto de vista geotécnico, donde
podrían producirse deslizamientos de lodo y tierra, caídas de rocas y otros movimientos de masas, así como en áreas de alta
inestabilidad sísmica.

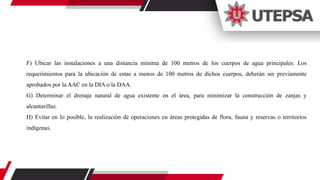

F) Ubicar las instalaciones a una distancia mínima de 100 metros de los cuerpos de agua principales. Los
requerimientos para la ubicación de estas a menos de 100 metros de dichos cuerpos, deberán ser previamente
aprobados por la AAC en la DIA o la DAA.
G) Determinar el drenaje natural de agua existente en el área, para minimizar la construcción de zanjas y
alcantarillas.
H) Evitar en lo posible, la realización de operaciones en áreas protegidas de flora, fauna y reservas o territorios
indígenas.
C) Identificar cual es el procedimiento para realizar las consultas públicas para esta actividad.
¿Qué es la consulta y participación?
Es la consulta que realiza la autoridad competente (Ministerio de Hidrocarburos) a las comunidades, con
procedimientos normados y en respeto a los Usos y Costumbres de cada pueblo indígena y/o campesino, para
determinar en qué medida serían afectados y con la finalidad de llegar a un acuerdo entre partes. La Consulta
y Participación tiene carácter obligatorio y las decisiones resultantes del proceso deben ser respetadas.
¿Qué es la consulta pública?
Es la consulta que realiza la empresa titular del proyecto, a través de una consultora ambiental, a las autoridades
locales y comunidades asentadas en el área de influencia indirecta del proyecto. Esta consulta tiene carácter
informativo, finaliza con la firma de un “Acta de consulta”.
¿De qué forma se realiza la Consulta y Participación a las comunidades?
Cuando corresponda un proyecto hidrocarburifero, se debe informar a las comunidades del área de influencia del
proyecto, a través de la consulta previa, libre e informada a la cual tienen derecho los pobladores. Para ello, se
convoca a la o las comunidades indígenas y/o campesinas, respetando su estructura orgánica.

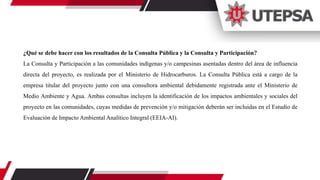

¿Qué se debe hacer con los resultados de la Consulta Pública y la Consulta y Participación?
La Consulta y Participación a las comunidades indígenas y/o campesinas asentadas dentro del área de influencia
directa del proyecto, es realizada por el Ministerio de Hidrocarburos. La Consulta Pública está a cargo de la
empresa titular del proyecto junto con una consultora ambiental debidamente registrada ante el Ministerio de
Medio Ambiente y Agua. Ambas consultas incluyen la identificación de los impactos ambientales y sociales del
proyecto en las comunidades, cuyas medidas de prevención y/o mitigación deberán ser incluidas en el Estudio de
Evaluación de Impacto Ambiental Analítico Integral (EEIA-AI).

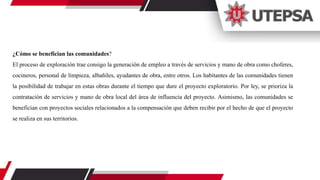

¿Cómo se benefician las comunidades?
El proceso de exploración trae consigo la generación de empleo a través de servicios y mano de obra como choferes,
cocineros, personal de limpieza, albañiles, ayudantes de obra, entre otros. Los habitantes de las comunidades tienen
la posibilidad de trabajar en estas obras durante el tiempo que dure el proyecto exploratorio. Por ley, se prioriza la
contratación de servicios y mano de obra local del área de influencia del proyecto. Asimismo, las comunidades se
benefician con proyectos sociales relacionados a la compensación que deben recibir por el hecho de que el proyecto
se realiza en sus territorios.

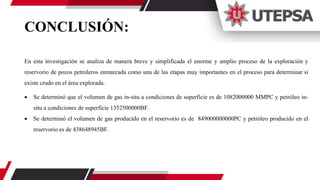

CONCLUSIÓN:
En esta investigación se analiza de manera breve y simplificada el enorme y amplio proceso de la exploración y
reservorio de pozos petroleros enmarcada como una de las etapas muy importantes en el proceso para determinar si
existe crudo en el área explorada.
 Se determinó que el volumen de gas in-situ a condiciones de superficie es de 1082000000 MMPC y petróleo in-
situ a condiciones de superficie 1352500000BF.
 Se determinó el volumen de gas producido en el reservorio es de 849000000000PC y petróleo producido en el
reservorio es de 438648945BF.
 Se determinó las reservas de petróleo remanente es de 1754595780BF y de gas de abandono es de
232830000000 PCS.
 Evaluar las consideraciones según el RASH, se puede tomar en cuenta para la fase de exploración
TITULO II, NORMAS TECNICAS AMBIENTALES PARA LAS ACTIVIDADES EN EL SECTOR
HIDROCARBUROS, CAPITULO I, DE LAS NORMAS TECNICAS GENERALES.
 Se Identificó cual es el procedimiento para realizar las consultas públicas para esta actividad de
exploración.
CONCLUSIÓN:

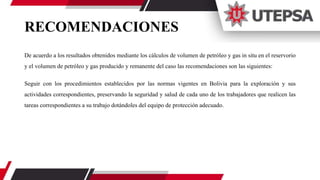

RECOMENDACIONES
De acuerdo a los resultados obtenidos mediante los cálculos de volumen de petróleo y gas in situ en el reservorio
y el volumen de petróleo y gas producido y remanente del caso las recomendaciones son las siguientes:
Seguir con los procedimientos establecidos por las normas vigentes en Bolivia para la exploración y sus
actividades correspondientes, preservando la seguridad y salud de cada uno de los trabajadores que realicen las
tareas correspondientes a su trabajo dotándoles del equipo de protección adecuado.
Gracias

Más contenido relacionado

La actualidad más candente

Acuiferos
AcuiferosAcuiferos
Acuiferos
Andy Fernandez

Caracterización de yacimientos
Caracterización de yacimientosCaracterización de yacimientos
Caracterización de yacimientos
amadangely

Registro de Pozos, Registro de Densidad.
Registro de Pozos, Registro de Densidad.Registro de Pozos, Registro de Densidad.
Registro de Pozos, Registro de Densidad.
Enrique Rodriguez

Principios De Produccion Caida De Presion Ipr
Principios De Produccion Caida De Presion IprPrincipios De Produccion Caida De Presion Ipr
Principios De Produccion Caida De Presion IprDavid Guzman

Control de Brotes y Descontrol de Pozos Petroleros
Control de Brotes y Descontrol de Pozos PetrolerosControl de Brotes y Descontrol de Pozos Petroleros
Control de Brotes y Descontrol de Pozos Petroleros
Manuel Hernandez

estimación del petroleo y gas in situ (capitulo extra)
  estimación del petroleo y gas in situ (capitulo extra)  estimación del petroleo y gas in situ (capitulo extra)
estimación del petroleo y gas in situ (capitulo extra)
Henry F. Rojas

Analisis de pruebas de presion
Analisis de pruebas de presionAnalisis de pruebas de presion
Analisis de pruebas de presion
Marian Salgado Gomez

metodo-volum
metodo-volummetodo-volum
metodo-volum
LuLopez7

Yacimientos de gas y condensados Inyeccion de Agua, Gas, Nitrogeno
Yacimientos de gas y condensados Inyeccion de Agua, Gas, NitrogenoYacimientos de gas y condensados Inyeccion de Agua, Gas, Nitrogeno
Yacimientos de gas y condensados Inyeccion de Agua, Gas, NitrogenoC Prados

Proceso de Invasión de las Formaciones - Perfiles de Pozos
Proceso de Invasión de las Formaciones - Perfiles de PozosProceso de Invasión de las Formaciones - Perfiles de Pozos
Proceso de Invasión de las Formaciones - Perfiles de Pozos
Emely Ferrer

Funciones PVT Yacimientos petroleros
Funciones PVT Yacimientos petrolerosFunciones PVT Yacimientos petroleros
Funciones PVT Yacimientos petroleros
Guillermo Almazán Hernández

Ingeniería aplicada de yacimientos petrolíferos craft & hawkins
Ingeniería aplicada de yacimientos petrolíferos craft & hawkinsIngeniería aplicada de yacimientos petrolíferos craft & hawkins
Ingeniería aplicada de yacimientos petrolíferos craft & hawkinsGeorge Sterling

Mecanica De Yacimientos
Mecanica De YacimientosMecanica De Yacimientos
Mecanica De Yacimientos
Mardoqueo Cauich Chi

Pruebas de inyectividad en pozos inyectores, plt (impresion)
Pruebas de inyectividad en pozos inyectores, plt (impresion)Pruebas de inyectividad en pozos inyectores, plt (impresion)
Pruebas de inyectividad en pozos inyectores, plt (impresion)Mafe Vergara

Empuje por gas disuelto
Empuje por gas disueltoEmpuje por gas disuelto
Empuje por gas disuelto
Angel Benjamin Casas Duart

Sistemas de recuperación de hidrocarburos
Sistemas de recuperación de hidrocarburosSistemas de recuperación de hidrocarburos
Sistemas de recuperación de hidrocarburos
Cinthya Ovando

Cementación forzada o secundaria y tapones de cementación
Cementación forzada o secundaria y tapones de cementaciónCementación forzada o secundaria y tapones de cementación
Cementación forzada o secundaria y tapones de cementación
Ruben Veraa

Fundamentos de la geomecánica de petróleo
Fundamentos de la geomecánica de petróleoFundamentos de la geomecánica de petróleo
Fundamentos de la geomecánica de petróleo
Portal de Ingeniería /SlideShare

Análisis pvt
Análisis pvtAnálisis pvt
Análisis pvt
edwinelkin


La actualidad más candente (20)

Acuiferos
AcuiferosAcuiferos
Acuiferos

Caracterización de yacimientos
Caracterización de yacimientosCaracterización de yacimientos
Caracterización de yacimientos

Registro de Pozos, Registro de Densidad.
Registro de Pozos, Registro de Densidad.Registro de Pozos, Registro de Densidad.
Registro de Pozos, Registro de Densidad.

Principios De Produccion Caida De Presion Ipr
Principios De Produccion Caida De Presion IprPrincipios De Produccion Caida De Presion Ipr
Principios De Produccion Caida De Presion Ipr

Control de Brotes y Descontrol de Pozos Petroleros
Control de Brotes y Descontrol de Pozos PetrolerosControl de Brotes y Descontrol de Pozos Petroleros
Control de Brotes y Descontrol de Pozos Petroleros

estimación del petroleo y gas in situ (capitulo extra)
  estimación del petroleo y gas in situ (capitulo extra)  estimación del petroleo y gas in situ (capitulo extra)
estimación del petroleo y gas in situ (capitulo extra)

Analisis de pruebas de presion
Analisis de pruebas de presionAnalisis de pruebas de presion
Analisis de pruebas de presion

metodo-volum
metodo-volummetodo-volum
metodo-volum

Yacimientos de gas y condensados Inyeccion de Agua, Gas, Nitrogeno
Yacimientos de gas y condensados Inyeccion de Agua, Gas, NitrogenoYacimientos de gas y condensados Inyeccion de Agua, Gas, Nitrogeno
Yacimientos de gas y condensados Inyeccion de Agua, Gas, Nitrogeno

Proceso de Invasión de las Formaciones - Perfiles de Pozos
Proceso de Invasión de las Formaciones - Perfiles de PozosProceso de Invasión de las Formaciones - Perfiles de Pozos
Proceso de Invasión de las Formaciones - Perfiles de Pozos

Funciones PVT Yacimientos petroleros
Funciones PVT Yacimientos petrolerosFunciones PVT Yacimientos petroleros
Funciones PVT Yacimientos petroleros

Ingeniería aplicada de yacimientos petrolíferos craft & hawkins
Ingeniería aplicada de yacimientos petrolíferos craft & hawkinsIngeniería aplicada de yacimientos petrolíferos craft & hawkins
Ingeniería aplicada de yacimientos petrolíferos craft & hawkins

Mecanica De Yacimientos
Mecanica De YacimientosMecanica De Yacimientos
Mecanica De Yacimientos

Pruebas de inyectividad en pozos inyectores, plt (impresion)
Pruebas de inyectividad en pozos inyectores, plt (impresion)Pruebas de inyectividad en pozos inyectores, plt (impresion)
Pruebas de inyectividad en pozos inyectores, plt (impresion)

Empuje por gas disuelto
Empuje por gas disueltoEmpuje por gas disuelto
Empuje por gas disuelto

Sistemas de recuperación de hidrocarburos
Sistemas de recuperación de hidrocarburosSistemas de recuperación de hidrocarburos
Sistemas de recuperación de hidrocarburos

Cementación forzada o secundaria y tapones de cementación
Cementación forzada o secundaria y tapones de cementaciónCementación forzada o secundaria y tapones de cementación
Cementación forzada o secundaria y tapones de cementación

REGISTRO DE ADHERENCIA DEL CEMENTO (CBL)
REGISTRO DE ADHERENCIA DEL CEMENTO (CBL)REGISTRO DE ADHERENCIA DEL CEMENTO (CBL)
REGISTRO DE ADHERENCIA DEL CEMENTO (CBL)

Fundamentos de la geomecánica de petróleo
Fundamentos de la geomecánica de petróleoFundamentos de la geomecánica de petróleo
Fundamentos de la geomecánica de petróleo

Análisis pvt
Análisis pvtAnálisis pvt
Análisis pvt


Similar a PRESENTACIÓN POZO X2 BERMEJO FINAL.pptx

Grupo 4 geofisica
Grupo 4 geofisicaGrupo 4 geofisica
Grupo 4 geofisica
JAHADIEL

Geologia II
Geologia IIGeologia II
Geologia II
iguaraima

Geologia
GeologiaGeologia
Geologia
iguaraima

Origen de los hidrocarburos
Origen de los hidrocarburosOrigen de los hidrocarburos
Origen de los hidrocarburos
Jimmy Delgado Vargas

Definición y clasificación de trampas
Definición y clasificación de trampasDefinición y clasificación de trampas
Definición y clasificación de trampas
RicardoHernndezVelzq1

ORIGEN DE LOS HIDROCARBUROS
ORIGEN DE LOS HIDROCARBUROSORIGEN DE LOS HIDROCARBUROS
ORIGEN DE LOS HIDROCARBUROS
tdayana

Origen hidrocarburos
Origen hidrocarburosOrigen hidrocarburos
Origen hidrocarburos
Maria Ibarra

Parte 2 Sistema petroleo.pptx
Parte 2 Sistema  petroleo.pptxParte 2 Sistema  petroleo.pptx
Parte 2 Sistema petroleo.pptx
ssuser248fa8

Clase 12 rocas almacenadoras1
Clase 12 rocas almacenadoras1Clase 12 rocas almacenadoras1
Clase 12 rocas almacenadoras1
Jorge Zaldivar

Ingeniería de yacimientos I
Ingeniería de yacimientos IIngeniería de yacimientos I
Ingeniería de yacimientos I
Lenin Jesús Ali Perdomo

CENS 18 Seminario Perforación - Eje 1.pptx
CENS 18 Seminario Perforación - Eje 1.pptxCENS 18 Seminario Perforación - Eje 1.pptx
CENS 18 Seminario Perforación - Eje 1.pptx
maurocosentino3

El Petroleo
El PetroleoEl Petroleo
El Petroleo
karinabonita

Hidrocarburos
HidrocarburosHidrocarburos
Hidrocarburos
amadosalazar

Migracion de hidrocarburos
Migracion de hidrocarburosMigracion de hidrocarburos
Migracion de hidrocarburos
Renso David

SINCRONÍA Y MIGRACIÓN
SINCRONÍA Y MIGRACIÓNSINCRONÍA Y MIGRACIÓN
SINCRONÍA Y MIGRACIÓN
Irlanda Gt

Saia
SaiaSaia
NO METALICA
NO METALICANO METALICA
NO METALICA
ALONSOLOPEZMENDOZA1

Hidrocarburos
HidrocarburosHidrocarburos
Hidrocarburos
Paolagg17


Similar a PRESENTACIÓN POZO X2 BERMEJO FINAL.pptx (20)

Grupo 4 geofisica
Grupo 4 geofisicaGrupo 4 geofisica
Grupo 4 geofisica

Geologia II
Geologia IIGeologia II
Geologia II

Geologia
GeologiaGeologia
Geologia

Origen de los hidrocarburos
Origen de los hidrocarburosOrigen de los hidrocarburos
Origen de los hidrocarburos

Definición y clasificación de trampas
Definición y clasificación de trampasDefinición y clasificación de trampas
Definición y clasificación de trampas

ORIGEN DE LOS HIDROCARBUROS
ORIGEN DE LOS HIDROCARBUROSORIGEN DE LOS HIDROCARBUROS
ORIGEN DE LOS HIDROCARBUROS

Origen hidrocarburos
Origen hidrocarburosOrigen hidrocarburos
Origen hidrocarburos

Parte 2 Sistema petroleo.pptx
Parte 2 Sistema  petroleo.pptxParte 2 Sistema  petroleo.pptx
Parte 2 Sistema petroleo.pptx

Clase 12 rocas almacenadoras1
Clase 12 rocas almacenadoras1Clase 12 rocas almacenadoras1
Clase 12 rocas almacenadoras1

Ingeniería de yacimientos I
Ingeniería de yacimientos IIngeniería de yacimientos I
Ingeniería de yacimientos I

CENS 18 Seminario Perforación - Eje 1.pptx
CENS 18 Seminario Perforación - Eje 1.pptxCENS 18 Seminario Perforación - Eje 1.pptx
CENS 18 Seminario Perforación - Eje 1.pptx

2 geologia-fisica
2  geologia-fisica2  geologia-fisica
2 geologia-fisica

2 geologia-fisica
2  geologia-fisica2  geologia-fisica
2 geologia-fisica

El Petroleo
El PetroleoEl Petroleo
El Petroleo

Hidrocarburos
HidrocarburosHidrocarburos
Hidrocarburos

Migracion de hidrocarburos
Migracion de hidrocarburosMigracion de hidrocarburos
Migracion de hidrocarburos

SINCRONÍA Y MIGRACIÓN
SINCRONÍA Y MIGRACIÓNSINCRONÍA Y MIGRACIÓN
SINCRONÍA Y MIGRACIÓN

Saia
SaiaSaia
Saia

NO METALICA
NO METALICANO METALICA
NO METALICA

Hidrocarburos
HidrocarburosHidrocarburos
Hidrocarburos


Último

Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaaEspecificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
ssuserebb7f71

A3QUIROZ,MANUEL- Operaciones Basicas- Construccion
A3QUIROZ,MANUEL- Operaciones Basicas- ConstruccionA3QUIROZ,MANUEL- Operaciones Basicas- Construccion
A3QUIROZ,MANUEL- Operaciones Basicas- Construccion
manuelalejandro238

Análisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOS
Análisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOSAnálisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOS
Análisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOS
ppame8010

Material magnetismo.pdf material del electromagnetismo con fórmulas
Material magnetismo.pdf material del electromagnetismo con fórmulasMaterial magnetismo.pdf material del electromagnetismo con fórmulas
Material magnetismo.pdf material del electromagnetismo con fórmulas
michiotes33

Curso Basico de DIgSILENT power factorys
Curso Basico de DIgSILENT power factorysCurso Basico de DIgSILENT power factorys
Curso Basico de DIgSILENT power factorys
LuisPerezIgnacio1

CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024
CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024
CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024
JuanChaparro49

HITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdf
HITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdfHITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdf
HITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdf
GROVER MORENO

Clasificacion geomecanica de Q de Barton
Clasificacion geomecanica de Q de BartonClasificacion geomecanica de Q de Barton
Clasificacion geomecanica de Q de Barton
edujunes132

Sesiones 3 y 4 Estructuras Ingenieria.pdf
Sesiones 3 y 4 Estructuras Ingenieria.pdfSesiones 3 y 4 Estructuras Ingenieria.pdf
Sesiones 3 y 4 Estructuras Ingenieria.pdf
DeyvisPalomino2

TEMA 11. FLUIDOS-HIDROSTATICA.TEORIApptx
TEMA 11.  FLUIDOS-HIDROSTATICA.TEORIApptxTEMA 11.  FLUIDOS-HIDROSTATICA.TEORIApptx
TEMA 11. FLUIDOS-HIDROSTATICA.TEORIApptx
maitecuba2006

PRESENTACION REUNION DEL COMITE DE SEGURIDAD
PRESENTACION REUNION DEL COMITE DE SEGURIDADPRESENTACION REUNION DEL COMITE DE SEGURIDAD
PRESENTACION REUNION DEL COMITE DE SEGURIDAD
mirellamilagrosvf

Medicina Peruana en el siglo XX y XXI- Julio Gabriel Pereda Sanchez.pptx
Medicina Peruana en el siglo XX y XXI- Julio Gabriel  Pereda Sanchez.pptxMedicina Peruana en el siglo XX y XXI- Julio Gabriel  Pereda Sanchez.pptx
Medicina Peruana en el siglo XX y XXI- Julio Gabriel Pereda Sanchez.pptx
gabrielperedasanchez

Bash Script Programacion en la consola.pptx
Bash Script Programacion en la consola.pptxBash Script Programacion en la consola.pptx
Bash Script Programacion en la consola.pptx
SantosCatalinoOrozco

TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...
FRANCISCOJUSTOSIERRA

Plan de Desarrollo Urbano de la Municipalidad Provincial de Ilo
Plan de Desarrollo Urbano de la Municipalidad Provincial de IloPlan de Desarrollo Urbano de la Municipalidad Provincial de Ilo
Plan de Desarrollo Urbano de la Municipalidad Provincial de Ilo
AlbertoRiveraPrado

1º Caso Practico Lubricacion Rodamiento Motor 10CV
1º Caso Practico Lubricacion Rodamiento Motor 10CV1º Caso Practico Lubricacion Rodamiento Motor 10CV
1º Caso Practico Lubricacion Rodamiento Motor 10CV
CarlosAroeira1

Las Fuentes de Alimentacion Conmutadas (Switching).pdf
Las Fuentes de Alimentacion Conmutadas (Switching).pdfLas Fuentes de Alimentacion Conmutadas (Switching).pdf
Las Fuentes de Alimentacion Conmutadas (Switching).pdf
NicolasGramajo1

Desbalanceo Rotatorio cabeceo de flechas y elementos rotativos_GSV.pptx
Desbalanceo Rotatorio cabeceo de flechas y elementos rotativos_GSV.pptxDesbalanceo Rotatorio cabeceo de flechas y elementos rotativos_GSV.pptx
Desbalanceo Rotatorio cabeceo de flechas y elementos rotativos_GSV.pptx
ValGS2

SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
JhonatanOQuionesChoq

FISICA_Hidrostatica_uyhHidrodinamica.pdf
FISICA_Hidrostatica_uyhHidrodinamica.pdfFISICA_Hidrostatica_uyhHidrodinamica.pdf
FISICA_Hidrostatica_uyhHidrodinamica.pdf
JavierAlejosM


Último (20)

Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaaEspecificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa

A3QUIROZ,MANUEL- Operaciones Basicas- Construccion
A3QUIROZ,MANUEL- Operaciones Basicas- ConstruccionA3QUIROZ,MANUEL- Operaciones Basicas- Construccion
A3QUIROZ,MANUEL- Operaciones Basicas- Construccion

Análisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOS
Análisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOSAnálisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOS
Análisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOS

Material magnetismo.pdf material del electromagnetismo con fórmulas
Material magnetismo.pdf material del electromagnetismo con fórmulasMaterial magnetismo.pdf material del electromagnetismo con fórmulas
Material magnetismo.pdf material del electromagnetismo con fórmulas

Curso Basico de DIgSILENT power factorys
Curso Basico de DIgSILENT power factorysCurso Basico de DIgSILENT power factorys
Curso Basico de DIgSILENT power factorys

CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024
CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024
CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024

HITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdf
HITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdfHITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdf
HITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdf

Clasificacion geomecanica de Q de Barton
Clasificacion geomecanica de Q de BartonClasificacion geomecanica de Q de Barton
Clasificacion geomecanica de Q de Barton

Sesiones 3 y 4 Estructuras Ingenieria.pdf
Sesiones 3 y 4 Estructuras Ingenieria.pdfSesiones 3 y 4 Estructuras Ingenieria.pdf
Sesiones 3 y 4 Estructuras Ingenieria.pdf

TEMA 11. FLUIDOS-HIDROSTATICA.TEORIApptx
TEMA 11.  FLUIDOS-HIDROSTATICA.TEORIApptxTEMA 11.  FLUIDOS-HIDROSTATICA.TEORIApptx
TEMA 11. FLUIDOS-HIDROSTATICA.TEORIApptx

PRESENTACION REUNION DEL COMITE DE SEGURIDAD
PRESENTACION REUNION DEL COMITE DE SEGURIDADPRESENTACION REUNION DEL COMITE DE SEGURIDAD
PRESENTACION REUNION DEL COMITE DE SEGURIDAD

Medicina Peruana en el siglo XX y XXI- Julio Gabriel Pereda Sanchez.pptx
Medicina Peruana en el siglo XX y XXI- Julio Gabriel  Pereda Sanchez.pptxMedicina Peruana en el siglo XX y XXI- Julio Gabriel  Pereda Sanchez.pptx
Medicina Peruana en el siglo XX y XXI- Julio Gabriel Pereda Sanchez.pptx

Bash Script Programacion en la consola.pptx
Bash Script Programacion en la consola.pptxBash Script Programacion en la consola.pptx
Bash Script Programacion en la consola.pptx

TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...

Plan de Desarrollo Urbano de la Municipalidad Provincial de Ilo
Plan de Desarrollo Urbano de la Municipalidad Provincial de IloPlan de Desarrollo Urbano de la Municipalidad Provincial de Ilo
Plan de Desarrollo Urbano de la Municipalidad Provincial de Ilo

1º Caso Practico Lubricacion Rodamiento Motor 10CV
1º Caso Practico Lubricacion Rodamiento Motor 10CV1º Caso Practico Lubricacion Rodamiento Motor 10CV
1º Caso Practico Lubricacion Rodamiento Motor 10CV

Las Fuentes de Alimentacion Conmutadas (Switching).pdf
Las Fuentes de Alimentacion Conmutadas (Switching).pdfLas Fuentes de Alimentacion Conmutadas (Switching).pdf
Las Fuentes de Alimentacion Conmutadas (Switching).pdf

Desbalanceo Rotatorio cabeceo de flechas y elementos rotativos_GSV.pptx
Desbalanceo Rotatorio cabeceo de flechas y elementos rotativos_GSV.pptxDesbalanceo Rotatorio cabeceo de flechas y elementos rotativos_GSV.pptx
Desbalanceo Rotatorio cabeceo de flechas y elementos rotativos_GSV.pptx

SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...

FISICA_Hidrostatica_uyhHidrodinamica.pdf
FISICA_Hidrostatica_uyhHidrodinamica.pdfFISICA_Hidrostatica_uyhHidrodinamica.pdf
FISICA_Hidrostatica_uyhHidrodinamica.pdf


PRESENTACIÓN POZO X2 BERMEJO FINAL.pptx

  • 1.
  • 2. AUTOR: QUISPE CÁCERES EVELIN VACA GALARZA MARÍA BRENDA CASO DE ESTUDIO: UPSTREAM – RESERVORIO (POZO BERMEJO BMJ – X2”)
  • 3. INTRODUCCIÓN • En la industria petrolera para poder aprovechar la energía del petróleo y del gas es necesario extraerlos de los yacimientos o reservorios, que se encuentran a grandes profundidades. Una vez extraídos, debemos tratarlos hasta obtener productos finales. • Un reservorio es una acumulación de hidrocarburo en un medio poroso permeable constituido por rocas sedimentarias. En el momento del descubrimiento, esta acumulación de fluido presenta valores de presión y temperatura en todo su volumen poral. La presencia de un reservorio implica la formación y migración de los hidrocarburos, y su posterior acumulación en una trampa geológica
  • 4. OBJETIVOS Objetivo general El objetivo de este proyecto es cuantificar las reservas del pozo de Bermejo aplicado el método volumétrico de gas y petróleo in - situ.
  • 5. Objetivo específicos • Calcular el volumen de gas y petróleo in-situ a condiciones de superficie. • Determinar el volumen de gas y petróleo producido en el reservorio, si este presenta u empuje por gas en solución. • Conocer las reservas de petróleo remanente y de gas de abandono. • Evaluar las consideraciones según el RASH, se puede tomar en cuenta para la fase de exploración • Identificar cual es el procedimiento para realizar las consultas públicas para esta actividad.
  • 6. ANTECEDENTES • Desafiando cualquier pronóstico petrolero sobre la vida útil de un reservorio, el pozo Bermejo X2 (BJO) del Campo Bermejo, ubicado en la serranía Candado- Suaruro en el Subandino Sur, contribuye en forma continua a la producción nacional de petróleo para el mercado interno desde hace 88 años. Se trata del primer pozo de desarrollo estable de petróleo en Bolivia y está ubicado en uno de los megos campos más grandes de líquidos descubiertos en Latinoamérica, coinciden algunos expertos. Este campo forma parte del lineamiento estructural San Telmo, Tigre, Toro, Barredero, Arrozales y Bermejo, situados en la provincia Arce, al sudeste del departamento de Tarija.
  • 7. • . Este campo forma parte del lineamiento estructural San Telmo, Tigre, Toro, Barredero, Arrozales y Bermejo, situados en la provincia Arce, al sudeste del departamento de Tarija. La información fue extractada de la edición tercera de la revista “Yacimientos”, medio de difusión de YPFB Corporación. “Bermejo, Camirí y Sanandita son tres de los campos más antiguos que entraron en explotación en el país en los años 1920 y 1930 y que todavía mantienen producción estable o continua, con excepción de Sanandita. Decir que un pozo tiene 88 años de explotación continua es hablar de grandes reservas de líquidos”, sostiene el director de Desarrollo y Producción de YPFB, Rolando Mendoza Rioja. Actualmente, el campo tiene en total 41 pozos perforados, de los cuales cinco son productores, cuatro inyectores, 11 se encuentran en reserva y 21 pozos fueron abandonados.
  • 8. UBICACIÓN Este pozo se encuentra en la serranía Candado-Suaruro en el Subandino Sur, y forma parte del lineamiento estructural San Telmo, Tigre, Toro, Barredero, Azorrales y Bermejo, situado en la provincia Arce del departamento de Tarija, según una publicación bimestral de Yacimientos Petrolíferos Fiscales Bolivianos (YPFB).
  • 9. CAPITULO I INGENIERIA DE PROYECTO YACIMIENTO Un cuerpo de roca del subsuelo que exhibe un grado suficiente de porosidad y permeabilidad para almacenar y transmitir fluidos. Las rocas sedimentarias son las rocas yacimiento más comunes porque poseen más porosidad que la mayoría de las rocas ígneas o metamórficas y se forman bajo condiciones de temperatura en las cuales los hidrocarburos pueden ser preservados. Un yacimiento es un componente crítico de un sistema petrolero completo. CAMPO PETROLÍFERO Es una zona con abundancia de pozos de los que se extrae hidrocarburos del subsuelo.
  • 10. PRESIÓN EN EL RESERVORIO Se entiende por presión de reservorio a la presión original o virgen. Todos los fluidos del sistema están en contacto entre sí y transmiten las presiones libremente. Hacia arriba del reservorio, desde el mismo hasta la superficie terrestre. TEMPERATURA DEL RESERVORIO Es otra fuente de energía para la producción. En una primera aproximación puede estimarse la temperatura del reservorio conociendo el gradiente geotérmico. Dada la diversidad de los gradientes geotérmicos, el perfil de temperaturas desde la superficie hasta el reservorio se mide con termómetros adosados en la herramienta de perfilaje.
  • 11. ROCA RESERVORIO: No es cierto la idea generalizada de que el petróleo se encuentra bajo la tierra en grandes “cavernas” o “bolsones” o “lagos subterráneos”. En realidad, el petróleo se encuentra “embebido” en ciertos tipos de rocas a las que se denomina “reservorio”. (Artigas, 2010) TRAMPA: Para que se forme un yacimiento, el petróleo y el gas tienen que concentrarse en un lugar, evitando escapar hacia la superficie. Este elemento que favorece la concentración es la trampa.
  • 12. TIPOS DE ROCAS ARENISCA Las areniscas son formadas generalmente en océanos, ríos y lagos, pero también son formadas en desiertos. En estos ambientes se van depositando los sedimentos por miles o millones de años formando estratos. ROCAS ÍGNEAS Son rocas procedentes o formadas por la solidificación de una masa fundida llamada magma. Dependiendo del enfriamiento es rápido o lento se pueden formar a su vez dos tipos de rocas: Plutónicas y Volcánicas.  Rocas volcánicas: se forman cuando el magma se enfría rápidamente, en este tipo de roca no se observan cristales a simple vista, son rocas con un aspecto de color uniforme.  Rocas plutónicas: se forman si el magma se enfría lentamente en el interior de la tierra, se pueden apreciar granos de distintos tipos de minerales.
  • 13. ROCAS METAMÓRFICAS Este tipo de roca comprende a las rocas sedimentarias o ígneas que han sufrido un proceso de transformación debido a la acción el calor, la presión o la química. Según su aspecto las rocas metamórficas se pueden clasificar en dos tipos: •Laminares: durante el metamorfismo, algunos minerales de arcillas originan cristales de mica blanca y negras, las cuales suelen separarse en láminas al romperse. Cristalinas: no presentas láminas, son homogéneas y se rompen en forma irregular sin separarse en láminas. ROCAS CARBONÁTICAS Se dividen en cálcicas y dolomitas. Mayormente, las primeras están formadas por carbonato de calcio y las segundas por carbonato de calcio y magnesio. En su origen las rocas carbonáticas se formaron por precipitación de las sustancias químicas que las componen.
  • 14. ROCAS SEDIMENTARIAS Las rocas sedimentarias se han formado con material erosionado a otras rocas y tienen como características principales estar constituida por granos y tener porosidad. La mayor parte de las reservas en grandes yacimientos pertenecen a areniscas. Del resto, constituida por calizas, los más importantes se encuentran en los países árabes. Las areniscas son más homogéneas que las calizas. Las heterogeneidades de las calizas se deben a su constitución química: los depósitos de carbonato de calcio de las piedras calizas son más duros y quebradizos.
  • 15. MIGRACIÓN La roca donde se formó el hidrocarburo generalmente no es la roca de donde nosotros lo extraemos a través de las perforaciones de pozos, ya que la roca generadora normalmente no cuenta con las condiciones necesaria para poder almacenarlo, por lo cual el hidrocarburo debe moverse hasta quedar atrapado en una roca que cuente con todos los elementos necesarios para almacenarlo.  La migración primaria: Es el desplazamiento de los hidrocarburos desde la roca madre hasta los niveles de rocas porosas y permeables que los transportan a otros puntos.  Migración secundaria Es el desplazamiento de los hidrocarburos que se da después de la migración primaria. Es decir, el movimiento de los hidrocarburos dentro de la roca almacén, hasta acumularse grandes cantidades y posteriormente quedar atrapados en alguna trampa natural o filtrarse a la superficie.
  • 16. ESTRUCTURA La acumulación de hidrocarburos en el subsuelo requiere de las siguientes condiciones:  ROCA MADRE Las rocas generadoras típicas, normalmente lutitas o calizas, contienen aproximadamente un 1% de materia orgánica 0,5% de carbono orgánico total (COT), si bien una roca generadora rica podría contener hasta 10% de materia orgánica.  ROCAALMACÉN Un reservorio es una roca que tiene espacios que pueden almacenar fluidos dentro de sí, denominados poros, que son capaces de contener petróleo y gas, del mismo modo que una esponja contiene agua.  ROCA SELLO Son rocas impermeables que actúan de sello evitando el desplazamiento o migración de los fluidos, tanto vertical como horizontal. Ellas son: arcillas o lutitas, rocas carbonatadas (calizas o dolomitas), evaporitas (masas de sal, yeso, etc.).
  • 17. TRAMPAS La acumulación de cantidades significativas de petróleo y gas bajo la tierra se deben a la formación de estructuras geológicas denominadas trampas petrolíferas, la cual interrumpe la migración ascendente de los hidrocarburos.
  • 18. PROPIEDADES DE LA ROCA Y DEL SISTEMA ROCA-FLUIDO Las propiedades físicas de mayor interés de las rocas reservorios desde el punto de vista de la Ingeniería de Yacimiento son (3): 1. POROSIDAD ( ): La porosidad o fracción de huecos es una medida de espacios vacíos en un material, y es una fracción del volumen de huecos sobre el volumen total, entre 0-1, o como un porcentaje entre 0-100 % • SATURACIÓN DE FLUIDOS: El espacio poroso de la formación o roca puede estar ocupado por los fluidos: petróleo, agua y gas. El contenido de cada uno de estos fluidos en el espacio poroso, representa la saturación. • Así: Saturación: (S) = So + Sg + Sw = 100 3. 1. PERMEABILIDAD: Permeabilidad es la capacidad de un material para permitir que un fluido lo atraviese sin alterar su estructura interna. Se dice que un material es permeable si deja pasar a través de él una cantidad apreciable de fluido en un tiempo dado, e impermeable si la cantidad de fluido es despreciable.
  • 19. TIPOS DE RESERVAS Las reservas comprobadas son aquellas cantidades de petróleo y gas que se estima pueden ser recuperadas de acumulaciones conocidas con razonable certeza (al menos 90%) en forma económica y con la tecnología existente. Las reservas comprobadas pueden a su vez dividirse en comprobadas desarrolladas, que se esperan recuperar mediante los pozos y las instalaciones existentes, y en reservas comprobadas no desarrolladas, que se esperan recuperar mediante pozos a perforar y/o instalaciones de producción futuras. En ambos casos la incertidumbre sobre la recuperación no podrá ser menor al 90%.
  • 20. Las reservas probables pueden definirse como aquellas donde de acuerdo con los datos geológicos y de ingeniería existe una probabilidad de recuperación de al menos 50%, aunque no en grado tal como para considerarlas comprobadas. Las reservas posibles son aquellas que de acuerdo con los datos existentes tienen una posibilidad de recuperación de al menos 10% e inferior al 50%, por lo que no entran en las categorías anteriores.
  • 21. CLASIFICACIÓN DE LOS YACIMIENTOS SEGÚN LOS MECANISMOS DE DRENAJES • EMPUJE POR GAS DISUELTO La energía proviene del gas disuelto en el petróleo, o gas en solución. Se llaman yacimientos depletados (depletion drive Reservoirs). Inicialmente en el yacimiento se tiene petróleo subsaturado, es decir una sola fase; a medida que declina la presión se alcanza la presión de burbuja, es decir comienzan a existir dos fases: petróleo y gas libre.
  • 22. • EMPUJE POR FUERZAS GRAVITACIONALES En la segregación gravitacional, el fluido más pesado se asienta cerca del fondo con el tiempo y el fluido más liviano se eleva a la superficie. La segregación gravitacional se produce dentro de los yacimientos al igual que en las instalaciones separadoras.
  • 23. • EMPUJE POR AGUA La energía externa es debido a una carga hidrostática, tal el caso de aguas marginales o de fondo. Se denominan yacimientos hidrostáticos (Water dive Reservoirs). El desplazamiento del petróleo se origina por expansión de la capa de agua. La caída de presión es muy gradual, pero se incrementa rápidamente la relación petróleo–agua (WoR). La recuperación final es más alta, pudiendo variar del 30 al 60%.
  • 24. DIAGRAMA DE FASES (Presión- Temperatura) Estos diagramas son esencialmente utilizados para:  Clasificar los reservorios.  Clasificar naturalmente el sistema de hidrocarburos.  Describe el comportamiento de fases del fluido en el reservorio.
  • 25. DESARROLLO DEL CASO (POZO BERMEJO BMJ – X2”) TEMA – UPSTREAM (RESERVORIO) El pozo bermejo X2 (BJO) del campo bermejo, ubicado en la serranía candado- Suaruro en el Subandino sur, contribuye en forma continua a la producción nacional de petróleo para el mercado interno, hace 88 años. Se trata del primer pozo de desarrollo estable de petróleo en Bolivia y está ubicado en uno de los megas campos más grandes de líquidos descubiertos en Latinoamérica, coinciden algunos expertos. Este campo forma parte del lineamiento estructural San Telmo, Tigre, Toro, Barredero, Arrozales y Bermejo. Situados en la provincia arce, al sudoeste del departamento de Tarija. Actualmente, el campo tiene un total de 41 pozos perforados, de los cuales cinco son productores, 4 inyectores, 11 se encuentran en reserva y 21 pozos fueron abandonados. El hidrocarburo de la zona tiene una densidad de crudo de 26.8 grados API (American Petroleum Instituto). En la actualidad produce 65 barriles por día (DPB) de petróleo y 74MPCD de gas, constituyéndose en el mejor pozo productor del campo para reservorio somero del sistema carbonífero. Dentro de una visión literal era entendible que el gobierno de Saavedra creyera que la investigación externa era la única que podría desarrollar una industria tan cara como el petróleo. Sobre la lógica, se favoreció plenamente la llegada de una de las empresas petroleras más poderosas del mundo. Pero este criterio tuvo contraparte en el entonces diputado Abel Iturralde, otro “centinela del petróleo”.
  • 26. Los primeros pozos BJO-X1 y BJOX2, fueron perforados entre los años 1922 a 1924 por el standard oíl company, resultando el pozo BJO-X2 descubridor de hidrocarburos líquidos en sedientitas del sistema del sistema carbonífero correspondiente a las formas de Tarija y tupambi en 1924, durante la presencia de bautista Saavedra. El pozo somero alcanzo una profundidad de 1960 pies y comenzó en una producción inicial de 1500 barriles por día (BPD), partir de los cuales empezó a desarrollar el campo con la perforación de seis pozos superficiales adicionales con resultados positivos en petróleo y gas asociado. Actualmente se desea determinar el volumen de hidrocarburo que aún permanece en los reservorios, pozo gasífero del cual al momento de penetrar la formación productora que estaba conformada por una arenisca desde los 3880 hasta los 3915m, se registró en ella una presión de 4250Psi y una temperatura de 190°F. De un testigo que se obtuvo de una formación se determinó que la roca tenía una porosidad del 24%, una saturación de agua de 42%, la permeabilidad del gas es de 70md. El reservorio presenta curvas isopacas de 0 a 35ft estando el pozo más alto a 33ft. La constante planimetría es de 320Acre/UP. Las lecturas planimetrías son: 1350UP, 1030UP, 940UP, 560UP, 220UP, 95UP.
  • 27. De los separadores se obtuvo que el fluido producido del pozo tenga la siguiente composición: Composición % Metano 80.8 Etano 2.4 Propano 2.3 Isobutano 1.9 Butano 41.8 Isopentano 1.9 Pentano 2.8 Hexano plus 3.2 Dióxido de carbono 1.6 Nitrógeno 1.3 Con los datos de producción y de laboratorio calcular: A) El volumen de gas y petróleo in-situ a condiciones de superficie, si la relación gas petróleo inicial es de 18000PC/Bbl. B) Las reservas de petróleo remanente u de gas de abandono. C) El volumen de gas y petróleo producido en el reservorio, si este presenta un empuje por gas en soluciones. D) Evaluar las consideraciones según el RASH, se puede tomar en cuenta para la fase de exploración. E) Identificar cual es el procedimiento para realizar las consultas públicas para esta actividad.
  • 28. DESARROLLO DEL CASO (POZO BERMEJO BMJ – X2”) Datos del Reservorio: • Datos del Reservorio: • H: 3915 m • °API: 26.8 • Qo: 1500 BPD • Qg: 74 MPCD • Py: 4250 Psi + 14,7= 4264,7 PSIA • Ty: 190°F + 460°R = 650°R • Ø: 24 % • Sw: 42 % • PMg: 24,92 Lb mol
  • 29. Composición % Peso molecular (gr/mol) PMg (gr/mol) Metano 80,8 16,4 13,25 Etano 2,4 30,07 0,72 Propano 2,3 44,09 1,01 Isobutano 1,9 58,12 1,10 Butano 1,8 58,12 1,05 Isopentano 1,9 72,15 1,37 Pentano 2,8 72,15 2,02 Hexano plus 3,2 114,23 3,66 Dióxido de carbono 1,6 44,01 0,70 Nitrógeno 1,3 2,16 0,03 100 24,92 Peso molecular del Gas
  • 30. • Operaciones Auxiliares:  Cálculo de Relación Gas-Petróleo • RGP = 18000 PC/BBL • Cálculo de Gravedad Específica Petróleo y Gas • SGg = PMg PMaire = 24,92 Lb/mol 28,97 Lb/mol = 𝟎, 𝟖𝟔  Factor Volumétrico del Petróleo Se tomó en cuenta los datos anteriores para la lectura de tabla, los cuales fueron Relación Gas-Petróleo (RGP), Gravedad Específica de Gas (SGg), Grados °API, y Temperatura del yacimiento (Ty). El cual se obtuvo el siguiente resultado: ꞵₒ = 𝟎, 𝟎𝟎𝟒𝟑 𝑩𝑩𝑳/𝑩𝑭
  • 31.  Cálculo de Volumen de Roca Lectura planimétrica, 1350, 1030, 940, 560,220, 95 y una altura de 33,5 y 35 ft, Razón de Área RA = Arn Arn−1 RA2 = 1,43 x1010 1,88 x1010 = 𝟎, 𝟕𝟔 RA3 = 1,43 x1010 1,88 x1010 = 𝟎, 𝟗𝟐 RA4 = 1,31 x1010 1,43 x1010 = 𝟎, 𝟔𝟎 RA5 = 806713600 1,31 x1010 = 𝟎, 𝟑𝟗 RA6 = 3066923200 806713600 = 𝟎, 𝟒𝟑 RA7 = 0 3066923200 = 𝟎
  • 32. CÁLCULO DE VOLUMEN DE LA ROCA Contorno Lectura Planimetríca Área Real Razon de Área Espesor Ecuación VRx pie 2 UP pie 2 Adim m pie 3 0 1350 1881956000 5 1030 14358776800 0,76 7 T 1,1585E+11 14 940 13104126400 0,92 7 T 99590000000 21 560 7806713600 0,6 7 T 73100000000 28 220 3066923200 0,39 7 T 38087000000 33,5 95 1324353200 0,43 5,1 p 10891200000 35 0 0 0 1,5 p 66216600 VOLUMEN TOTAL DE ROCA 3,37584E+11
  • 33.  Volumen de Roca Vrx2= 6 2 ∗ 14358776800 + 1881956000 = 115850000000 pie3 Vrx3= 6 2 ∗ 13104126400 + 14358776800 = 99590000000 pie3 Vrx4= 6 2 ∗ 7806713600 + 13104126400 = 73100000000pie3 Vrx5= 6 2 ∗ 3066923200 + 7806713600 = 38087000000pie3
  • 34. Determinar: A) El volumen de gas y petróleo in-situ a condiciones de superficie, si la relación gas petróleo inicial es de 18000PC/Bbl. Vrx7= 6 3 ∗ 0 + 1324353200 + 0 ∗ 1324353200 = 66216600 pie3 VrxTotal= 3,37584E+11 PC Gas in situ a condiciones de superficie 𝐆𝐈𝐍 𝐒𝐈𝐓𝐔 = 𝐕𝐑 ∗ ∅(𝟏 − 𝐒𝛚) ꞵ𝐠 = 3,37584E + 11 Pc ∗ 0,24 (1 − 0,42) 0,0043 = 𝟏, 𝟎𝟖𝟐𝐄 + 𝟏𝟑 𝐏𝐜𝐬 = 𝟏𝟎𝟖𝟐 𝐌𝐌. 𝐏𝐜𝐬 𝐍𝐢𝐧 𝐬𝐢𝐭𝐮 a condiciones de superficie RGP = 18000 PC/Bbl 𝐍𝐢𝐧 𝐬𝐢𝐭𝐮 𝐆 𝐈𝐧 𝐬𝐢𝐭𝐮 𝐑𝐆𝐏 = 1,082E + 13 Pcs 18000 PC/Bbl = 𝟏𝟑𝟓𝟐𝟓𝟎𝟎𝟎𝟎𝟎 𝐁𝐛𝐥
  • 35. A. Las reservas de petróleo remanente u de gas de abandono. Gas de abandono a condi. de superficie 𝐆𝐚𝐬 𝐚𝐛𝐚𝐧𝐝𝐨𝐧𝐨 = 𝐕𝐑 ∗ ∅(𝟏 − 𝐒𝛚) ꞵ𝐠 = 3,37584E + 11 Pc ∗ 0,24 (1 − 0,42) 0,020 = 𝟐, 𝟑𝟐𝟖𝟑𝐄 + 𝟏𝟐 𝐏𝐜𝐬 = 𝟐𝟑𝟐𝟖𝟑 𝐌𝐌. 𝐏𝐜𝐬 Petróleo remanente N remanente = N in situ - N prod = 219324425Bls - 438648945 Bls = 1754595780 Bls
  • 36. C) El volumen de gas y petróleo producido en el reservorio, si este presenta un empuje por gas en soluciones. Factor de recuperación del gas 𝐅𝐑𝐠 = 𝐆 𝐩𝐫𝐨𝐝 𝐆 𝐢𝐧 𝐬𝐢𝐭𝐮 ∗ 𝟏𝟎𝟎 = 𝟖, 𝟒𝟗𝟏𝟕𝐄 + 𝟏𝟐 𝐏𝐜𝐬 𝟏, 𝟎𝟖𝟐𝐄 + 𝟏𝟑 𝐏𝐜𝐬 ∗ 𝟏𝟎𝟎 = 𝟕𝟖, 𝟒𝟖% Factor de recuperación del petróleo empuje por gas en solución De tabla de mecanismo de empuje de carrillo Baradiaran, 2006 𝐅𝐑𝐠 = 𝟐𝟎% Petróleo producido N prod = N in situ * FRo =219324425Bls * 20% = 438648945 Bls
  • 37. C) Evaluar las consideraciones según el RASH, se puede tomar en cuenta para la fase de exploración. TITULO II NORMAS TECNICAS AMBIENTALES PARA LAS ACTIVIDADES EN EL SECTOR HIDROCARBUROS CAPITULO I DE LAS NORMAS TECNICAS GENERALES ARTICULO 20. Para la realización de toda actividad, obra o proyecto en el sector hidrocarburos, la responsable debe cumplir con las normas del presente Capitulo, además de las que se señalan en este Reglamento, en sus distintas fases. ARTICULO 21. Cuando se planifique un proyecto, obra o actividad, durante la realización del ETA, en cumplimiento del Art. 93 de la Ley del Medio Ambiente N.º 1333 y el art. 162 del Reglamento de Prevención y Control Ambiental, la responsable deberá realizar la respectiva consulta pública.
  • 38. ARTICULO 22. Para la selección del sitio, la responsable debe: A) considerar los efectos del proyecto, obra o actividad sobre la seguridad pública y la protección del medio ambiente. B) Seleccionar un sitio donde se produzca el menor impacto ambiental posible sobre las tierras agrícolas, bosques y pantanos, evitando de esta manera la innecesaria extracción o tala de árboles y daños al suelo, debiendo además evitar cortes y rellenos del terreno en el sitio. C) Planificar el uso de áreas y caminos de acceso ya existentes, líneas sísmicas abiertas anteriormente o cualquier otra vía de acceso realizada y en la zona, para reducir daños ambientales en áreas que no hayan sido afectadas previamente. D) Definir el tipo, profundidad y las condiciones del suelo para su remoción, almacenamiento y restauración. E) Evitar operaciones, actividades o proyectos en áreas consideradas inestables desde el punto de vista geotécnico, donde podrían producirse deslizamientos de lodo y tierra, caídas de rocas y otros movimientos de masas, así como en áreas de alta inestabilidad sísmica.
  • 39. F) Ubicar las instalaciones a una distancia mínima de 100 metros de los cuerpos de agua principales. Los requerimientos para la ubicación de estas a menos de 100 metros de dichos cuerpos, deberán ser previamente aprobados por la AAC en la DIA o la DAA. G) Determinar el drenaje natural de agua existente en el área, para minimizar la construcción de zanjas y alcantarillas. H) Evitar en lo posible, la realización de operaciones en áreas protegidas de flora, fauna y reservas o territorios indígenas.
  • 40. C) Identificar cual es el procedimiento para realizar las consultas públicas para esta actividad. ¿Qué es la consulta y participación? Es la consulta que realiza la autoridad competente (Ministerio de Hidrocarburos) a las comunidades, con procedimientos normados y en respeto a los Usos y Costumbres de cada pueblo indígena y/o campesino, para determinar en qué medida serían afectados y con la finalidad de llegar a un acuerdo entre partes. La Consulta y Participación tiene carácter obligatorio y las decisiones resultantes del proceso deben ser respetadas.
  • 41. ¿Qué es la consulta pública? Es la consulta que realiza la empresa titular del proyecto, a través de una consultora ambiental, a las autoridades locales y comunidades asentadas en el área de influencia indirecta del proyecto. Esta consulta tiene carácter informativo, finaliza con la firma de un “Acta de consulta”. ¿De qué forma se realiza la Consulta y Participación a las comunidades? Cuando corresponda un proyecto hidrocarburifero, se debe informar a las comunidades del área de influencia del proyecto, a través de la consulta previa, libre e informada a la cual tienen derecho los pobladores. Para ello, se convoca a la o las comunidades indígenas y/o campesinas, respetando su estructura orgánica.
  • 42. ¿Qué se debe hacer con los resultados de la Consulta Pública y la Consulta y Participación? La Consulta y Participación a las comunidades indígenas y/o campesinas asentadas dentro del área de influencia directa del proyecto, es realizada por el Ministerio de Hidrocarburos. La Consulta Pública está a cargo de la empresa titular del proyecto junto con una consultora ambiental debidamente registrada ante el Ministerio de Medio Ambiente y Agua. Ambas consultas incluyen la identificación de los impactos ambientales y sociales del proyecto en las comunidades, cuyas medidas de prevención y/o mitigación deberán ser incluidas en el Estudio de Evaluación de Impacto Ambiental Analítico Integral (EEIA-AI).
  • 43. ¿Cómo se benefician las comunidades? El proceso de exploración trae consigo la generación de empleo a través de servicios y mano de obra como choferes, cocineros, personal de limpieza, albañiles, ayudantes de obra, entre otros. Los habitantes de las comunidades tienen la posibilidad de trabajar en estas obras durante el tiempo que dure el proyecto exploratorio. Por ley, se prioriza la contratación de servicios y mano de obra local del área de influencia del proyecto. Asimismo, las comunidades se benefician con proyectos sociales relacionados a la compensación que deben recibir por el hecho de que el proyecto se realiza en sus territorios.
  • 44. CONCLUSIÓN: En esta investigación se analiza de manera breve y simplificada el enorme y amplio proceso de la exploración y reservorio de pozos petroleros enmarcada como una de las etapas muy importantes en el proceso para determinar si existe crudo en el área explorada.  Se determinó que el volumen de gas in-situ a condiciones de superficie es de 1082000000 MMPC y petróleo in- situ a condiciones de superficie 1352500000BF.  Se determinó el volumen de gas producido en el reservorio es de 849000000000PC y petróleo producido en el reservorio es de 438648945BF.
  • 45.  Se determinó las reservas de petróleo remanente es de 1754595780BF y de gas de abandono es de 232830000000 PCS.  Evaluar las consideraciones según el RASH, se puede tomar en cuenta para la fase de exploración TITULO II, NORMAS TECNICAS AMBIENTALES PARA LAS ACTIVIDADES EN EL SECTOR HIDROCARBUROS, CAPITULO I, DE LAS NORMAS TECNICAS GENERALES.  Se Identificó cual es el procedimiento para realizar las consultas públicas para esta actividad de exploración. CONCLUSIÓN:
  • 46. RECOMENDACIONES De acuerdo a los resultados obtenidos mediante los cálculos de volumen de petróleo y gas in situ en el reservorio y el volumen de petróleo y gas producido y remanente del caso las recomendaciones son las siguientes: Seguir con los procedimientos establecidos por las normas vigentes en Bolivia para la exploración y sus actividades correspondientes, preservando la seguridad y salud de cada uno de los trabajadores que realicen las tareas correspondientes a su trabajo dotándoles del equipo de protección adecuado.
