Capacitación Estación Total
Estación Total Trimble®
M3

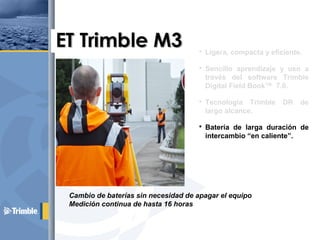

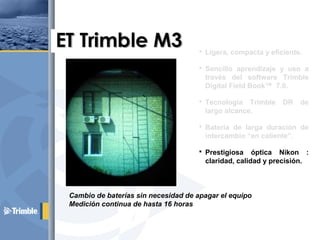

 Ligera, compacta y eficiente.
4.1 Kg con ambas baterías
30 cm de alto, 14.9 cm de ancho y 14.5 cm de espesor

 Sencillo aprendizaje y uso a
través del software Trimble
Digital Field Book™ 7.0.
Software en castellano
Entorno windows amigable

 Tecnología Trimble DR de
largo alcance.
Modo reflexión Directa: hasta 300 metros
Modo con un solo prisma: hasta 3000 metros

largo alcance.
 Batería de larga duración de
intercambio “en caliente”.
 Microsoft Windows CE™.
Cambio de baterías sin necesidad de apagar el equipo
Medición continua de hasta 16 horas

largo alcance.
 Prestigiosa óptica Nikon :
claridad, calidad y precisión.
Cambio de baterías sin necesidad de apagar el equipo
Medición continua de hasta 16 horas

largo alcance.
 Prestigiosa óptica Nikon :
claridad, calidad y precisión.
Entorno amigable de ventanas, lo que hace el software bastante
intuitivo

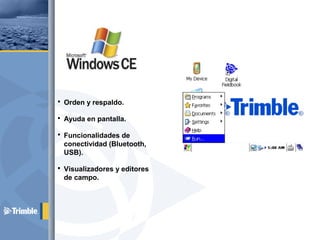

 Orden y respaldo.
 Ayuda en pantalla.
 Funcionalidades de
conectividad (Bluetooth,
USB).
 Visualizadores y editores
de campo.

Características TécnicasCaracterísticas Técnicas

Funciones TrimbleFunciones Trimble

Representación gráfica de :
 Puntos, Líneas, arcos,
polilíneas y otras entidades de
un archivo mapa (archivados
DXF o SHP).
 Alineaciones definidas como
archivos .rxl y almacenados
en la carpeta de proyectos
actual.
Acciones desde el mapa :
 Medir.
 Editar.
 Revisar.
 Teclear
 Replantear.
 Cálculos Cogo (solo puntos)
Menú DirectoMenú Directo

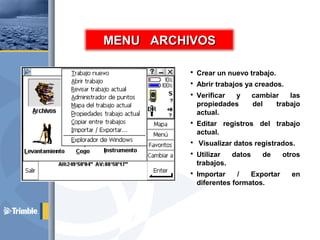

 Crear un nuevo trabajo.
 Abrir trabajos ya creados.
 Verificar y cambiar las
propiedades del trabajo
actual.
 Editar registros del trabajo
actual.
 Visualizar datos registrados.
 Utilizar datos de otros
trabajos.
 Importar / Exportar en
diferentes formatos.
MENU ARCHIVOSMENU ARCHIVOS

 Introducir coordenadas para
definir un nuevo punto.
 Definir una nueva línea a
través de : Dos puntos o
Rumbo-dist desde un punto.
 Definir un nuevo arco a través
de : Dos puntos y un radio,
Longitud y radio del arco,
Incremento ángulo y radio,
Punto intersección y
tangentes, Dos puntos y
punto central, o tres puntos.
 Definir una alineación por un
rango de nombres de puntos.
 Introducir una nota en la base
de datos.
MENU TECLEARMENU TECLEAR

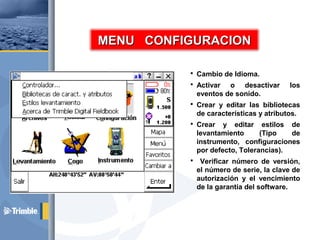

 Cambio de Idioma.
 Activar o desactivar los
eventos de sonido.
 Crear y editar las bibliotecas
de características y atributos.
 Crear y editar estilos de
levantamiento (Tipo de
instrumento, configuraciones
por defecto, Tolerancias).
 Verificar número de versión,
el número de serie, la clave de
autorización y el vencimiento
de la garantía del software.
MENU CONFIGURACIONMENU CONFIGURACION

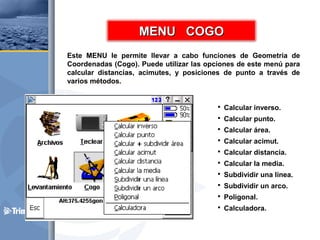

Este MENU le permite llevar a cabo funciones de Geometría de
Coordenadas (Cogo). Puede utilizar las opciones de este menú para
calcular distancias, acimutes, y posiciones de punto a través de
varios métodos.
 Calcular inverso.
 Calcular punto.
 Calcular área.
 Calcular acimut.
 Calcular distancia.
 Calcular la media.
 Subdividir una línea.
 Subdividir un arco.
 Poligonal.
 Calculadora.
MENU COGOMENU COGO

Este MENU suministra información acerca del instrumento y se usa
para especificar las siguientes configuraciones.
 Nivel electrónico.
 Reflexión directa.
 Tracklight.
 Configs instrumento.
 Ajustar.
 Topografía básica.
 Funciones TRIMBLE.
MENU INSTRUMENTOMENU INSTRUMENTO

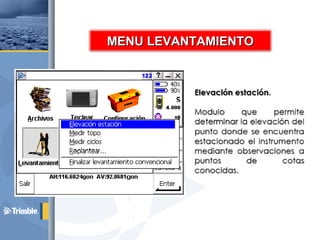

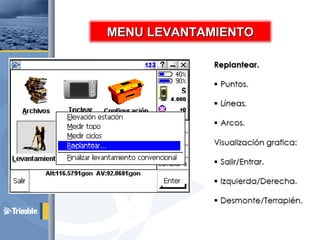

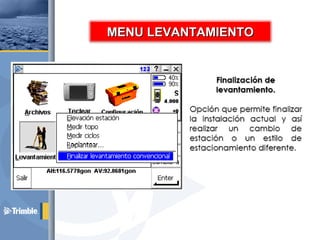

MENU LEVANTAMIENTOMENU LEVANTAMIENTO

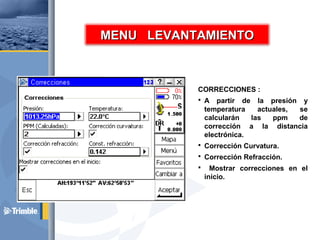

CORRECCIONES :
 A partir de la presión y
temperatura actuales, se
calcularán las ppm de
corrección a la distancia
electrónica.
 Corrección Curvatura.
 Corrección Refracción.
 Mostrar correcciones en el
inicio.

METODOS DE MEDICION
 Angulos y distancias..
 Observaciones medias.
 Angulos solamente, Angulo h.
solamente.
 D. eje ángulo, D. eje ángulo h.
y D. eje ángulo v.
 D. eje de distancia.
 D. eje de Prisma doble.
 Objeto circular.
 Objeto remoto.

CONFIGURACION LEVANTAMIENTOCONFIGURACION LEVANTAMIENTO

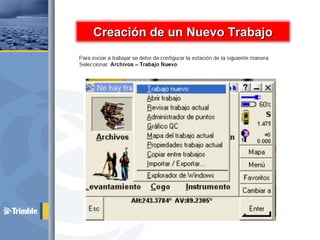

Creación de un Nuevo TrabajoCreación de un Nuevo Trabajo

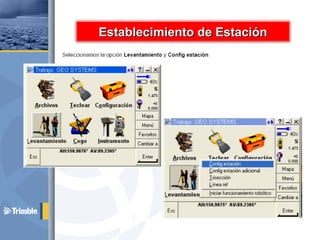

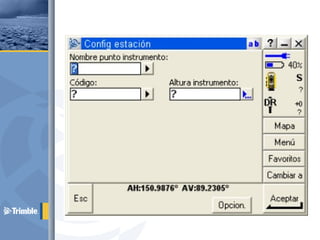

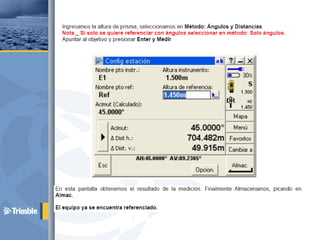

Establecimiento de EstaciónEstablecimiento de Estación

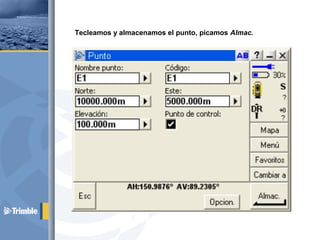

Tecleamos y almacenamos el punto, picamos Almac.

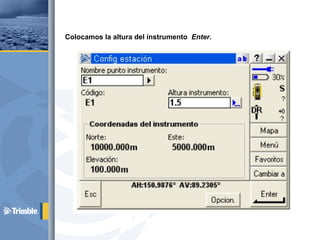

Colocamos la altura del instrumento Enter.

Ahora colocamos el punto de referencia, de igual forma lo bscamos en
la lista o lo tecleamos. En este caso lo tecleamos, luego enter

Colocamos la altura del prisma, luego Enter.

Medición de Puntos TopográficosMedición de Puntos Topográficos
Para iniciar el proceso de medición de puntos seleccionamos la opción
Levantamiento - Medir

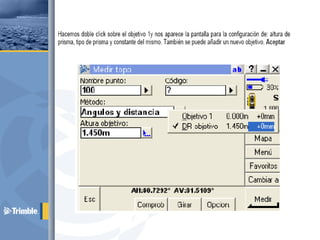

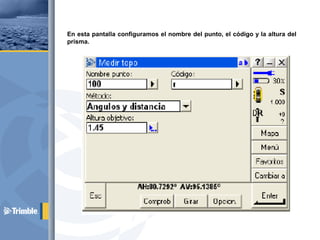

En esta pantalla configuramos el nombre del punto, el código y la altura del
prisma.

En el ícono opción, podemos modificar el método de medición y Aceptar.

ReplanteosReplanteos
Para las opciones de replanteo de puntos vamos al ícono de Levantamiento,
luego Replantear.

En el ejemplo replantearemos Puntos.

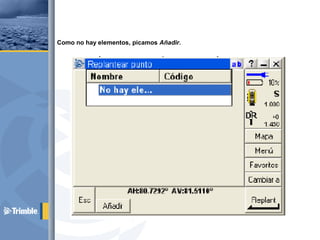

Como no hay elementos, picamos Añadir.

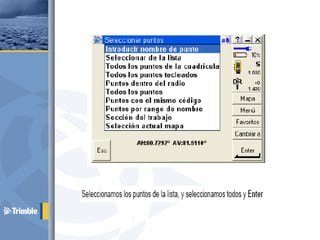

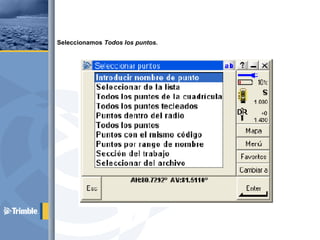

Seleccionamos Todos los puntos.

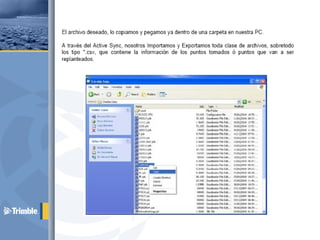

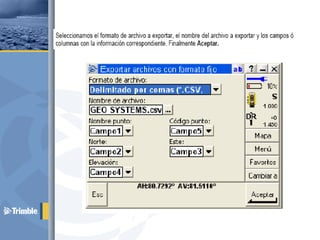

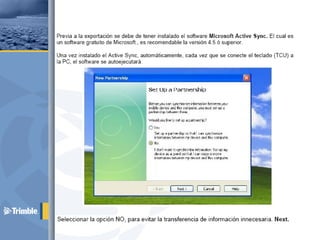

Transferencia de datosTransferencia de datos

Poligonal OrientadaPoligonal Orientada

Entramos en el programa Trimble Survey Controller.
Vamos a Archivos > Trabajo nuevo para crear un nuevo trabajo.
Nos aseguramos que dicho trabajo tiene el sistema de coordenadas apropiado
según nuestras necesidades (factor de escala, un determinado sistema de
coordenadas, una calibración, etc.).

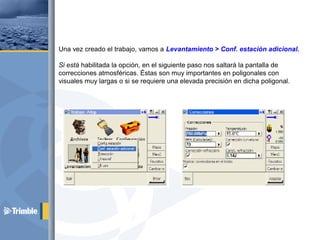

Una vez creado el trabajo, vamos a Levantamiento > Conf. estación adicional.
Si está habilitada la opción, en el siguiente paso nos saltará la pantalla de
correcciones atmosféricas. Éstas son muy importantes en poligonales con
visuales muy largas o si se requiere una elevada precisión en dicha poligonal.

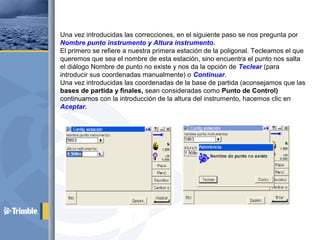

Una vez introducidas las correcciones, en el siguiente paso se nos pregunta por
Nombre punto instrumento y Altura instrumento.
El primero se refiere a nuestra primera estación de la poligonal. Tecleamos el que
queremos que sea el nombre de esta estación, sino encuentra el punto nos salta
el diálogo Nombre de punto no existe y nos da la opción de Teclear (para
introducir sus coordenadas manualmente) o Continuar.
Una vez introducidas las coordenadas de la base de partida (aconsejamos que las
bases de partida y finales, sean consideradas como Punto de Control)
continuamos con la introducción de la altura del instrumento, hacemos clic en
Aceptar.

Pasamos a la pantalla Config estación – Face 1, que se refiere a los
parámetros de la base a la que vamos a visar primero, que es la VISUAL
ATRÁS. Se nos pregunta lo siguiente:

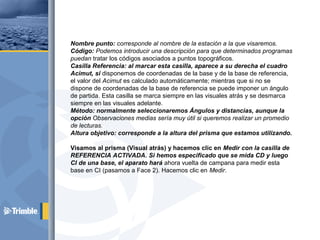

Nombre punto: corresponde al nombre de la estación a la que visaremos.
Código: Podemos introducir una descripción para que determinados programas
puedan tratar los códigos asociados a puntos topográficos.
Casilla Referencia: al marcar esta casilla, aparece a su derecha el cuadro
Acimut, si disponemos de coordenadas de la base y de la base de referencia,
el valor del Acimut es calculado automáticamente; mientras que si no se
dispone de coordenadas de la base de referencia se puede imponer un ángulo
de partida. Esta casilla se marca siempre en las visuales atrás y se desmarca
siempre en las visuales adelante.
Método: normalmente seleccionaremos Ángulos y distancias, aunque la
opción Observaciones medias sería muy útil si queremos realizar un promedio
de lecturas.
Altura objetivo: corresponde a la altura del prisma que estamos utilizando.
Visamos al prisma (Visual atrás) y hacemos clic en Medir con la casilla de
REFERENCIA ACTIVADA. Si hemos especificado que se mida CD y luego
CI de una base, el aparato hará ahora vuelta de campana para medir esta
base en CI (pasamos a Face 2). Hacemos clic en Medir.
