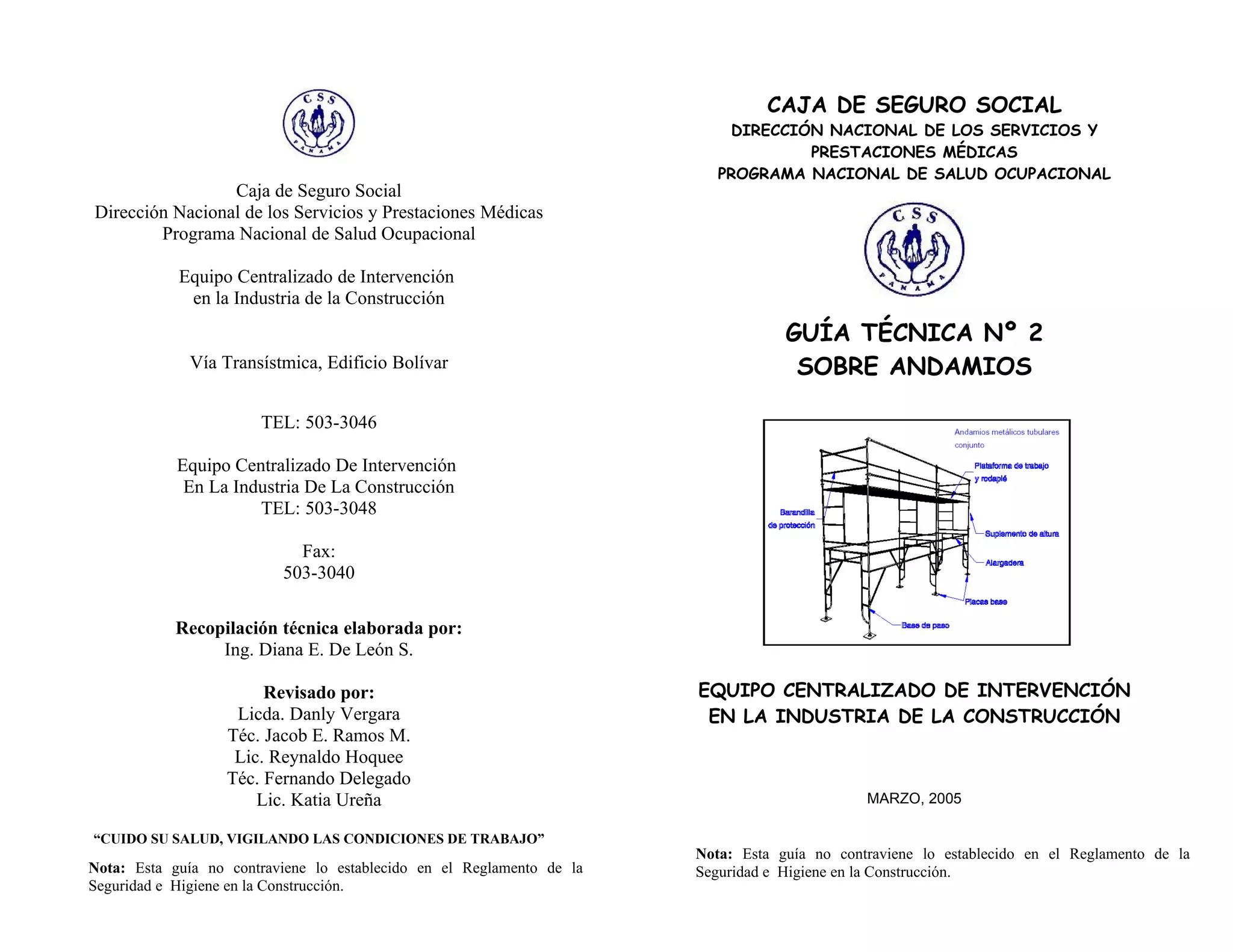

1. CAJA DE SEGURO SOCIAL
DIRECCIÓN NACIONAL DE LOS SERVICIOS Y
PRESTACIONES MÉDICAS
PROGRAMA NACIONAL DE SALUD OCUPACIONAL
Caja de Seguro Social
Dirección Nacional de los Servicios y Prestaciones Médicas
Programa Nacional de Salud Ocupacional
Equipo Centralizado de Intervención
en la Industria de la Construcción
GUÍA TÉCNICA Nº 2
Vía Transístmica, Edificio Bolívar SOBRE ANDAMIOS
TEL: 503-3046
Equipo Centralizado De Intervención
En La Industria De La Construcción
TEL: 503-3048
Fax:
503-3040
Recopilación técnica elaborada por:
Ing. Diana E. De León S.
Revisado por: EQUIPO CENTRALIZADO DE INTERVENCIÓN
Licda. Danly Vergara EN LA INDUSTRIA DE LA CONSTRUCCIÓN
Téc. Jacob E. Ramos M.
Lic. Reynaldo Hoquee
Téc. Fernando Delegado
Lic. Katia Ureña MARZO, 2005
“CUIDO SU SALUD, VIGILANDO LAS CONDICIONES DE TRABAJO”
Nota: Esta NOTAS TÉCNICAS SOBRE ANDAMIOS Reglamento de la
guía no contraviene lo establecido en el
Nota: Esta guía no contraviene lo establecido en el Reglamento de la Seguridad e Higiene en la Construcción.
Seguridad e Higiene en la Construcción.
2. Objetivo: 4. No se deben utilizar los tubos de los andamios para
otros trabajos, estos no deben estar oxidados o
Unificar criterios de prevención de los distintos peligros corroídos.
asociados al uso de los andamios.
Identificar algunos peligros que pueden afectar a los
trabajadores y a terceros. BIBLIOGRAFÍA
Recomendar algunas medidas de prevención y protección
ajustadas a la realidad actual. 1. Ministerio de Trabajo y Asuntos Sociales. Instituto Nacional de
Seguridad e Higiene –España. NPT-516: Nota Técnica de Andamios
Definición:
Perimetrales Fijos. Redactor: José María Tamborero del Pino. Ingeniero
Un andamio es toda armazón, que sirve de sustentación a las
Industrial.
plataformas de trabajo situadas a distintas alturas; que cumple
según sea el caso con funciones de servicio, carga y protección. 2. Guía Gráfica de Seguridad. Fundación Laboral de la Construcción.
Comisión Territorial de Beleares.
Partes de Un Andamio:
3. Guía Técnica de Seguridad e Higiene en la Industria de la Construcción
Sector Edificación. Caja de Seguro Social (Programa de Salud
Ocupacional) –Misión de Cooperación Española- Universidad de
Panamá-Ministerio de Trabajo y Bienestar Social (Depto. Salud
Ocupacional). Panamá, septiembre, 1986
4. Seguridad en la Construcción, Manual para Delegados de Obra en
Seguridad e Higiene. Organización Internacional del Trabajo. Primera
Edición, Montevideo, 1998.
5. Reglamento de Seguridad e Higiene del Trabajo en la Construcción.
Caja de Seguro Social. Dirección de los Servicios y Prestaciones
Médicas. Panamá, mayo de 2000.
Zapata
3. bloques o superficies poco resistentes.
9. Para evitar el basculamiento de un andamio se debe sujetar Zapata o Base de un Andamio.
al techo o arriostrar a un lugar seguro, con elementos Todo andamio debe estar colocado sobre una superficie plana, de
auxiliares o soga resistente y en buen estado. tener declives el terreno, se deberá utilizar husillos regulables de
altura.
10. Las personas que sean epilépticas, alcohólicas o sufran de
vértigo no deben trabajar en andamios porque su riesgo de La base de un andamio debe ser firme, para darle mejor apoyo,
puede usarse un pedazo de madera debajo de las zapatas, que
caída es muy alto. sobresalga por lo menos un (1) pie (0.30 mt.) de cada pata.
Seguridad peatonal
1. Se deben colocar señal de paso prohibido debajo o en las
proximidades de los andamios Zapata
para evitar que los peatones
sean golpeados por algún objeto
que caiga. Para ellos se pondrá
la señal complementaria de
paso prohibido.
2. En el caso de que los peatones
tengan que pasar en las Husillo o Tornillo Regulador de Altura.
proximidades del sistema de Es una pieza que se coloca sobre la zapata del andamio, está
andamiaje e incluso invadir la diseñada de tal manera, que permite ajustar su altura.
calzada donde circulan los vehículos, se facilitará un paso
debidamente protegido mediante vallas.
Prohibiciones Husillo
1. Se prohíbe el uso de cuerdas, alambres y similares para
arriostrar andamios tubulares
2. Se prohíbe hacer mezclas directamente sobre las Zapata
plataformas de trabajo en prevención de superficies
resbaladizas que pueden hacer caer a los trabajadores.
3. No se debe permitir el apoyo de los andamios sobre ladrillos,
4. Marcos:
Son los elementos básicos para la sustentación de un andamio,
ya que transmiten las cargas verticales.
Seguridad laboral en el uso de los andamios fijos:
1. Los andamios deben tener señalizaciones que indiquen la carga
máxima admisible que pueden soportar.
2. Todo personal que trabaje sobre el andamio deberá mantener su
zona de trabajo ordenada y libre de herramientas, cables,
materiales, etc., ya que esto podría ocasionar tropezones y
caídas. Para ello es conveniente disponer de cajas para depositar
los útiles necesarios para realizar su trabajo.
Crucetas:
3. Los andamios deben moverse o trasladarse descargados.
Son un par de tubos que se colocan diagonalmente que vinculan 4. No se debe trabajar en andamios si hay mucho viento o una
los marcos o bastidores dándoles estabilidad, permitiendo
separaciones de 1.50 / 2.50 / 3.50 metros. tormenta.
5. Los andamios no deben ser apoyados sobre bloques, la base de
un andamio debe ser firme. Puede usarse un pedazo de madera
como zapatas, siempre y cuando salga por lo menos 1 pie de
cada pata.
6. Si la plataforma de trabajo está a 1.80 metros o más por encima
de la base del andamio, el trabajador debe utilizar protección
contra caídas.
7. El personal que trabaja sobre andamios debe utilizar el arnés de
5. la polea o el elevador de carga) se colocará en la parte
seguridad con anclaje móvil (en vez de cinturón). Su utilización
alta del andamio, para evitar que la carga se trabe,
correcta requiere la instalación previa de líneas de vida, situados durante su desplazamiento.
4. Durante todo el tiempo que se utilice un andamio se debe
estratégicamente en función del tipo de obra o edificio. evitar sobrecargarlo.
8. Mantenga los andamios metálicos a una distancia de 5,00 metros 5. El manejo y descenso de materiales de un andamio, debe
efectuarse tomando las precauciones necesarias para que
o más de los cables eléctricos. Preferiblemente, se deberá instalar éste no sufra daños.
una barrera entre el cableado y el andamio que evite el
contacto eléctrico fortuito.
Andamios con aparatos elevadores de carga
Plataformas:
Las plataformas las podemos definir como la superficie sobre la
cual se apoyan los trabajadores y los materiales para realizar los
trabajos en altura.
Una plataforma de trabajo debe reunir los siguientes
Cuando un andamio se le instale un aparato para elevar requisitos:
carga, se implementaran las siguientes normas:
1. Deben tener un ancho mínimo de 0.60 metros (24 pulg.).
1. Evitar todo desplazamiento del andamio, fijándolo Cuando se deposite material, sobre la misma, la plataforma
firmemente a alguna parte resistente de la estructura.
2. La polea o aparato que se utilizara para izar o descender deberá tener un ancho mínimo de 0.80 metros.
la carga se instalara en una pieza adaptada al andamio 2. Todas las tablas o tablones que se usen como plataforma
para este fin, y no al andamio directamente.
3. El vallador o aislador (pieza que se adaptará para instalar deben tener un espesor mínimo de 2.5 centímetro (1 pulg.).
6. Cuando se utilicen tablones como plataformas, no deberán plataforma de trabajo, por falta de equipo de protección
personal, etc.
estar separados más de una pulgada entre uno y el otro.
3. Las plataformas de trabajo se limitarán delantera, lateral, y 3. Caída de Materiales sobre Personas y/o Bienes.
Por plataforma de trabajo desprotegida, rotura de una
posteriormente, por un rodapié de 15 cms. plataforma de trabajo, por vuelco o desplome del andamio.
4. Las plataformas de trabajo se inmovilizarán mediante las
4. Contacto Eléctrico.
abrazaderas o pasadores clavados a los tablones, para que Por la proximidad a líneas eléctricas ya sean aéreas o en
no se puedan resbalar. fachadas.
5. Las plataformas de trabajo deben ser de madera tratada o de
metal. En el caso de plataformas de madera, estas estarán
exentas de nudos, rajaduras, y otros defectos que
comprometan su resistencia. No se deben pintar.
6. Las plataformas deben salir por lo menos 6 pulgadas del
borde de los postes de apoyo, pero no más de 12 a 18
pulgadas, según la longitud del tablón. En ningún caso será
menor de 10 centímetros (4 pulg.).
7. Las plataformas de trabajo no deben deformarse más de 1/60
de su ancho, cuando está cargada.
8. No debe apoyarse una plataforma en el volado de otra,
aunque esta unión sea reforzada.
9. Verticalmente, el espacio libre entre plataformas, no debe ser
menor de 1.80 m (71”).
Peligros en el uso de Andamios.
1. Caída al mismo Nivel.
Por falta de orden y limpieza en la superficie de la
plataforma de trabajo.
2. Caída a distinto Nivel.
Por montaje o desmontaje incorrecto del andamio,
Algunos tipos de andamios
ausencia de crucetas, por anchura insuficiente de la
Andamios Rodantes
7. 1. Las ruedas en andamios rodantes deben ser aseguradas
o bloqueadas antes de que alguien suba.
2. Después de que un andamio rodante es movido, debe ser
ajustado para que este seguro, que este a plomo a nivel
horizontal y vertical
3. Nadie debe estar montado en un andamio durante su
desplazamiento
4. Antes de desplazar un andamio, debe retirarse de su
plataforma todo el material y equipo que pueda caerse.
5. Los andamios con ruedas solo deben usarse sobre
superficies planas y estables.
ESTABILIDAD DE UN ANDAMIO
1. EL andamio debe ser capaz de soportar su propio peso y
por lo menos cuatro veces la carga máxima prevista.
2. Un andamio que tenga una altura cuatro veces mayor que
el ancho de su base debe estar amarrado a la estructura
o postes de apoyo. Debe ser amarrado una vez se
termine de armar.
Recomendaciones Generales para Trabajos con
Andamios:
- Se debe facilitar a los trabajadores una cantidad
suficiente de andamios, para todos los trabajos que
hayan de efectuarse a cierta altura.
- El tipo de andamio a utilizar se debe adecuar al trabajo
que se va a realizar, previendo las dimensiones que
debe tener el mismo para acceder a todos los puntos de
trabajo.
8. - En ningún caso se deben utilizar elementos de modelos
o fabricantes diferentes.
- Los sistemas de andamio deben armarse de acuerdo a
la distribución de la carga y accesos previamente
planificados.
- Se debe verificar el estado en que se encuentra cada
elemento del andamio, antes de su instalación.
- El montaje y desmontaje de los andamios debe estar
supervisado por una persona capacitada o con
experiencia en la actividad.
- Los andamios deben inspeccionarse antes de cada
jornada laboral y después de cada imprevisto.
ANCLAJES O AMARRES DE LOS ANDAMIOS
Los amarres del andamio al edificio o estructura deben ser
capaces de soportar las cargas tanto horizontales como
perpendiculares que el andamio reciba. Como pauta a seguir,
se recomienda instalar un amarre cada 24 m2 cuando hay red
y 12 m2 cuando no hay red.
Existen diferentes tipos de amarre según sea el caso; en la
figura se pueden observar algunos.
