HORMIGONES. INGENIERIA DE EDIFICACION.
41

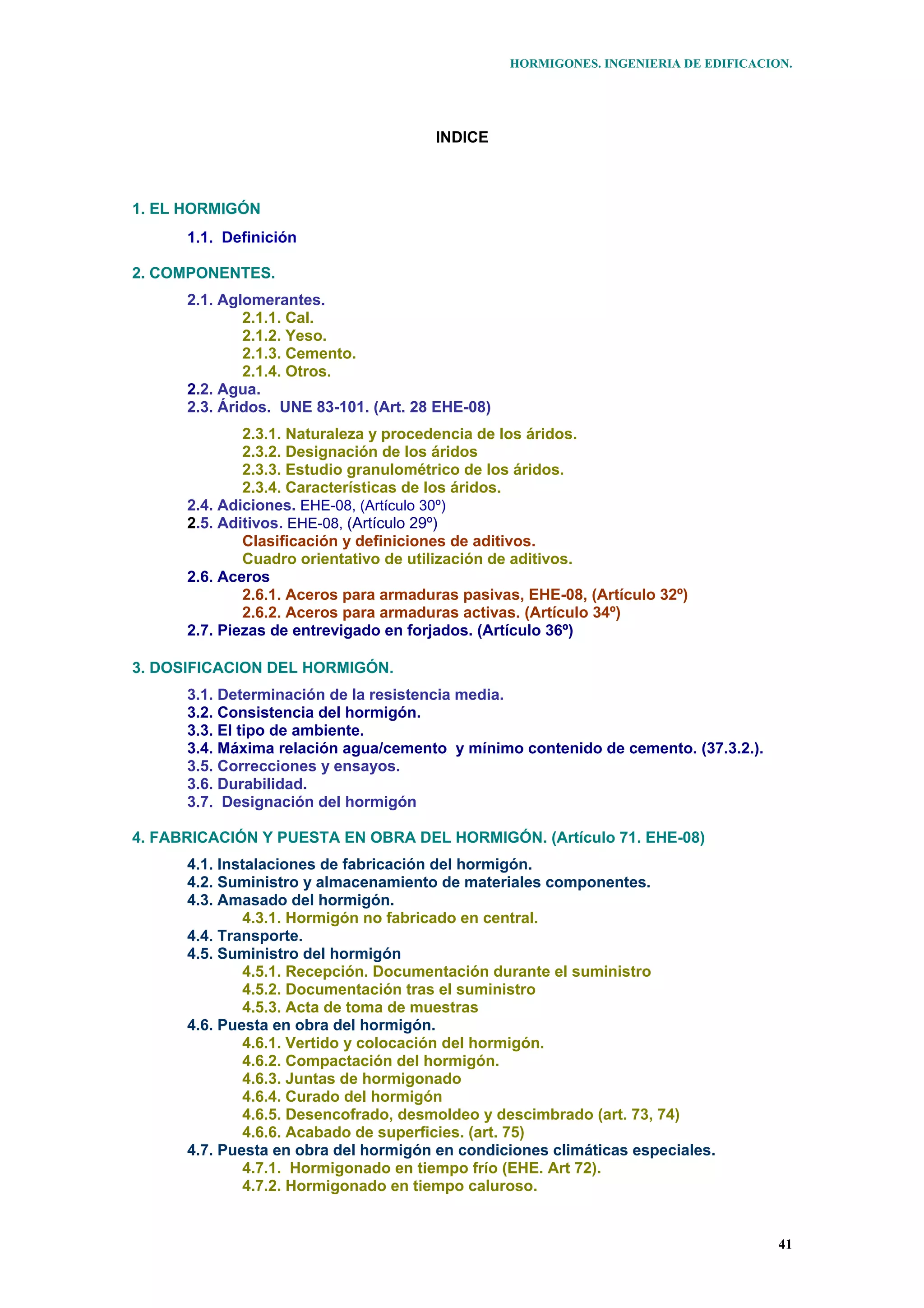

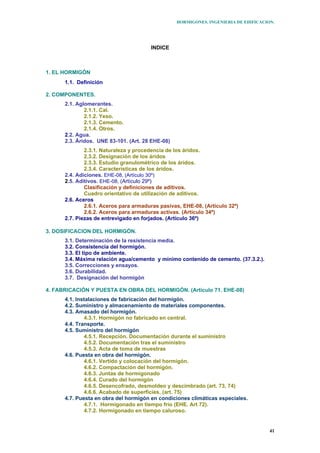

INDICE
1. EL HORMIGÓN
1.1. Definición
2. COMPONENTES.
2.1. Aglomerantes.
2.1.1. Cal.
2.1.2. Yeso.
2.1.3. Cemento.
2.1.4. Otros.
2.2. Agua.
2.3. Áridos. UNE 83-101. (Art. 28 EHE-08)
2.3.1. Naturaleza y procedencia de los áridos.
2.3.2. Designación de los áridos

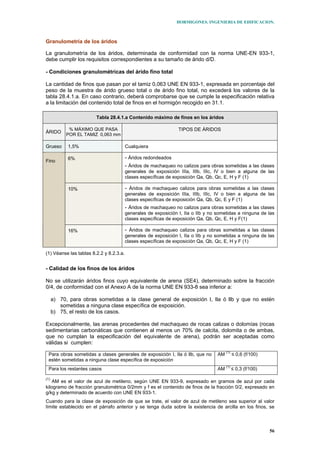

2.3.3. Estudio granulométrico de los áridos.
2.3.4. Características de los áridos.
2.4. Adiciones. EHE-08, (Artículo 30º)
2.5. Aditivos. EHE-08, (Artículo 29º)

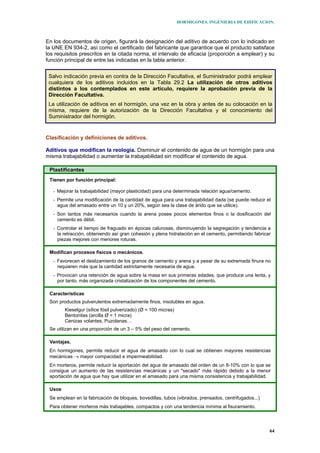

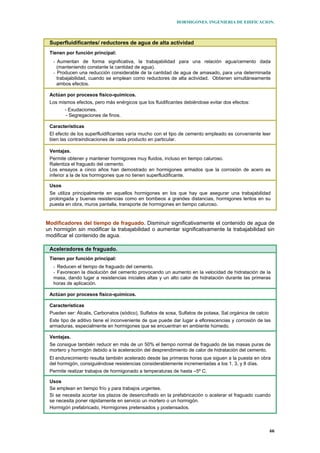

Clasificación y definiciones de aditivos.
Cuadro orientativo de utilización de aditivos.
2.6. Aceros

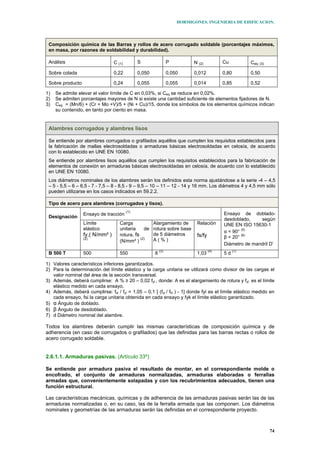

2.6.1. Aceros para armaduras pasivas, EHE-08, (Artículo 32º)

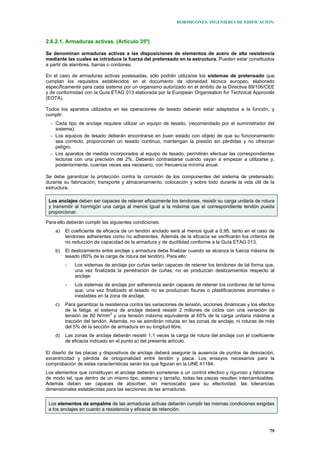

2.6.2. Aceros para armaduras activas. (Artículo 34º)
2.7. Piezas de entrevigado en forjados. (Artículo 36º)

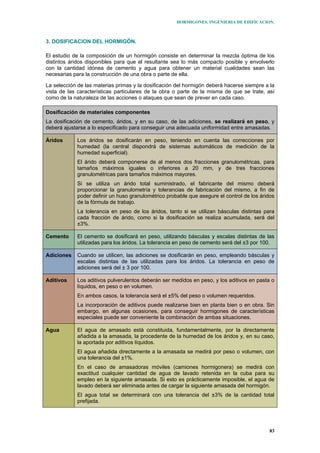

3. DOSIFICACION DEL HORMIGÓN.
3.1. Determinación de la resistencia media.
3.2. Consistencia del hormigón.
3.3. El tipo de ambiente.

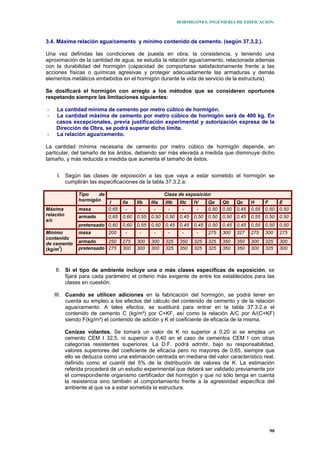

3.4. Máxima relación agua/cemento y mínimo contenido de cemento. (37.3.2.).
3.5. Correcciones y ensayos.
3.6. Durabilidad.
3.7. Designación del hormigón
4. FABRICACIÓN Y PUESTA EN OBRA DEL HORMIGÓN. (Artículo 71. EHE-08)
4.1. Instalaciones de fabricación del hormigón.
4.2. Suministro y almacenamiento de materiales componentes.
4.3. Amasado del hormigón.
4.3.1. Hormigón no fabricado en central.
4.4. Transporte.
4.5. Suministro del hormigón
4.5.1. Recepción. Documentación durante el suministro

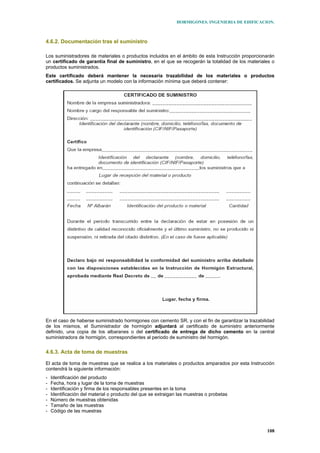

4.5.2. Documentación tras el suministro
4.5.3. Acta de toma de muestras
4.6. Puesta en obra del hormigón.
4.6.1. Vertido y colocación del hormigón.
4.6.2. Compactación del hormigón.
4.6.3. Juntas de hormigonado
4.6.4. Curado del hormigón
4.6.5. Desencofrado, desmoldeo y descimbrado (art. 73, 74)
4.6.6. Acabado de superficies. (art. 75)
4.7. Puesta en obra del hormigón en condiciones climáticas especiales.
4.7.1. Hormigonado en tiempo frío (EHE. Art 72).
4.7.2. Hormigonado en tiempo caluroso.

42

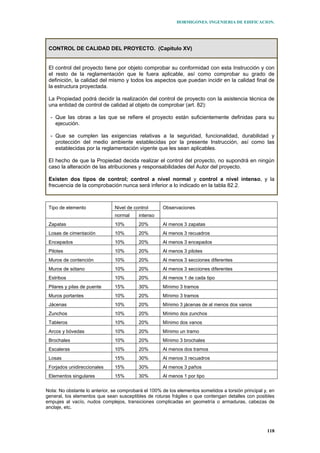

5. CONTROL DE LA CALIDAD DEL HORMIGÓN. CAPÍTULOS XIV, XV, XVI, XVII. EHE-08
5.1. Agentes del control de la calidad
5.1.1. Dirección Facultativa
5.1.2. Laboratorios y entidades de control de calidad.
Artículo 79.º Condiciones para la conformidad de la estructura
Artículo 80.º Documentación y trazabilidad
Artículo 81.º Niveles de garantía y distintivos de calidad
Artículo 84º Criterios generales. Comprobación de la conformidad de los
materiales componentes del hormigón y de las armaduras.
Artículo 85º Criterios específicos. Comprobación de la conformidad de los
componentes del hormigón.
Artículo 86.º Control del hormigón
Artículo 87.º Control del acero
Artículo 88.º Control de las armaduras
6.- CARACTERÍSTICAS FÍSICAS DEL HORMIGÓN ENDURECIDO.
6.1. Densidad.
6.2. Características mecánicas. (Ver artículo 39).
6.2.1. Resistencia a compresión.
6.2.2. Resistencia a tracción.
6.3. Permeabilidad.
6.4. Variaciones de volumen.
6.4.1. Retracción.
6.4.2. Entumecimiento.
6.5. Fluencia.
6.6. Propiedades térmicas.
7.- HORMIGONES ESPECIALES
7.1.- Hormigones ligeros.
7.2.- Hormigones pesados.
7.3.- Hormigones refractarios.
7.4.- Hormigones reforzados con fibras.
7.5.- Hormigones porosos.
7.6.- Hormigones proyectados
7.7.- Hormigones de altas resistencias.
8.- PREFABRICADOS DE HORMIGÓN.
9.- BIBLIOGRAFÍA

43
1. EL HORMIGÓN
La palabra hormigón procede del latín, “formicus” o “concretus”, que traducido quiere decir
homogéneo con molde o forma.
La argamasa romana, fabricada con cal y puzolana (roca volcánica pulverizada), fué utilizada
ya desde el s. III a.C. para unir grandes bloques de sillería. A menudo, la piedra fue sólo un
revestimiento mientras que la parte interna del muro se rellenaba con cemento, capas de
ladrillo fragmentado, cascajo y argamasa.
A medida que se avanza en la técnica y conocimiento de la argamasa, las piedras exteriores se
hicieron más delgadas y pequeñas llegando a carecer de toda importancia estructural. Este
sistema constructivo se aplicará a la creación de grandes espacios sustentados por arcos y
bóvedas de hormigón. Las mayores bóvedas romanas cubrían un espacio que no fue igualado
hasta llegar a los tiempos del acero (S. XIX d.C.)...
La ventaja del hormigón era que las bóvedas podían ser moldeadas para ajustarse a complejas
formas de habitaciones sin necesidad de trabajosos procedimientos para el corte de la piedra.
Era asimismo un material barato que requería una menor cantidad de artesanos especializados
y aumentaba las posibilidades para un complejo modelado de los espacios interiores.
Las fábricas de argamasa se recubrían al interior con revocos, estucos pintados o aplacados
de mármol. La cara exterior también podía estar recubierta con materiales pétreos o cerámicos,
con variados trazados.
Opus incertum Opus testaceum Opus reticulatum
Estucos Aplacados Mosaicos

44
1.1. Definición
El hormigón es una mezcla intima y homogénea de áridos finos, áridos gruesos, un
aglomerante y agua en las debidas proporciones para que fragüe y endurezca. En el momento
de su amasado, puede añadírsele otros productos o materiales para mejorar alguna de sus
características determinadas.
En este tema se estudiarán los hormigones fabricados con cemento. Por lo tanto definiríamos
el hormigón como una mezcla intima y homogénea de aridos gruesos y finos con cemento y
agua.
Agua + Aglomerante + Arido fino + Arido grueso
Pasta + Arido fino + Arido grueso
Mortero + Arido grueso
Según características específicas de los componentes del hormigón o de otros materiales a él
incorporados, existen nomenclaturas específicas:
- Hormigón ordinario: Material que se obtiene al mezclar cemento, agua y áridos minerales
de tamaños varios, superiores e inferiores a 5 mm.
- Hormigón en masa: No contiene en su interior armadura de ninguna clase. Apto para
resistir esfuerzos de comprensión.
- Hormigón armado: Hormigón con armadura de acero especial sometida a tracción
previamente a la puesta de carga del conjunto.
- Hormigón pretensado: Hormigón con armadura de acero sometida a tracción previamente
a la puesta en carga del conjunto.
- Hormigón mixto: Es aquel en el que se emplean mezclas de dos o más componentes, y los
nombres de éstos deberán incluirse en la denominación de hormigón.
- Hormigón ciclópeo: Es el que tiene embebidos en su masa grandes mampuestos de
dimensión mínima mayor de 30 cm., y de forma tal que el conjunto no pierda la compacidad.
- Hormigón aerocluso: Es el que tiene una cantidad de aire incorporado no mayor del 6% de
su volumen, uniformemente distribuido en toda la masa, en forma de burbujas cuyo tamaño
está comprendido entre 0’05 y o’1 mm. (También hormigón aireado).
- Hormigón unimodular: Es el hormigón con áridos de un solo tamaño.
- Hormigón ligero: Compuesto con áridos ligeros. Una variante es el HORMIGÓN CELULAR
que contiene burbujas independientes de gas, uniformemente repartidas.
- Hormigón blindado: Unidad de obra utilizada en pavimentaciones, compuesta por una
capa de espesor variable de hormigón ordinario y otra superior de piedra embutida.
- Amianto-cemento: Hormigón cuyo árido es el amianto o asbesto, roca fibrosa cuyas
principales propiedades son la elasticidad e incombustibilidad.
Según la EHE-08 ((Artículo 31º), es la mezcla de cemento, agua, áridos, aditivos y
adicciones. La composición elegida de las mezclas destinadas a la construcción de estructuras
o elementos estructurales deberá estudiarse previamente, con el fin de asegurarse de que es
capaz de proporcionar hormigones cuyas características mecánicas, reológicas y de
durabilidad satisfagan las exigencias del proyecto. Estos estudios se realizarán teniendo en
cuenta las condiciones de la obra real (distribución de armaduras, modo de compactación,
dimensiones de las piezas, etc.).

45
2. COMPONENTES.
2.2.Aglomerantes.
Según el Diccionario de la Real Academia, se denomina aglomerante “al material capaz de unir
fragmentos de una o varias sustancias y dar cohesión al conjunto por efectos de tipo
exclusivamente físicos”. Dentro de esta definición se incluirían el barro, las colas, los betunes,
etc. Sin embargo, los más utilizados en construcción son los cementos, las cales y los yesos, y
recientemente algunos plásticos.
2.1.1. Cal.
Cal es todo producto, sea cual sea su composición y aspecto físico, que proceda de la
calcinación de piedras calizas. (F. Arredondo)
Ciclo de la cal.
Con una calcinación hasta 900 – 1000º C se verifica la reacción:
CO3Ca + CALOR CO2 + CaO.
Se descompone el carbonato cálcico en óxido de calcio y en anhídrido carbónico.
El proceso de apagado consiste en añadir agua a la cal viva, verificándose la reacción:
CaO + H2O = Ca ( OH)2 + CALOR
El óxido de calcio junto con el agua produce hidróxido cálcico.
Al ponerse en obra la cal apagada se produce el proceso de recarbonatación, verificándose la
reacción:
Ca ( OH)2 + CO2 CO3Ca + H2O
El hidróxido cálcico absorbe el anhídrido carbónico de la atmósfera evaporándose el agua.
En albañilería se emplean cales aéreas y cales hidráulicas.
- Las cales aéreas amasadas con agua se endurecen únicamente en el aire, por acción del
anhídrido carbónico. Las cales hidráulicas amasadas con agua, se endurecen en el aire, o
bajo el agua.
- La cal viva en terrón se apagará en balsa, añadiendo la cantidad precisa de agua, que, en
general, es de dos partes en volumen de agua por una de cal, y se deja reposar un plazo
mínimo de dos semanas. Si es preciso se tamiza después.
- La cal apagada, envasada en sacos o barriles, o a granel, llevará el nombre del fabricante y
su designación. Se almacenará en sitio seco y resguardado de las corrientes de aire.
- La cal hidráulica se recibirá en obra, seca y exenta de grumos, envasada adecuadamente,
indicando nombre del fabricante y su designación. Se conservará en lugar seco y
resguardado de las corrientes de aire, para evitar su posible carbonatación.
Normas UNE 41.067 Cal aérea para construcción. Clasificación características.
UNE 41.068 Cal hidráulica para construcción. Clasificación características.

46
2.1.2. Yeso.
El yeso es un material conocido desde la más remota antigüedad, principalmente en zonas de
clima seco. En la construcción se ha empleado para unir materiales o elementos constructivos,
para protecciones de paramentos interiores y exteriores, en decoración...
Ciclo del yeso.
Cuando se calienta pierde rápidamente su agua de hidratación ( produciendo yeso
calcinado, deshidratado parcial o totalmente).
Deshidratación SO4Ca.2H2O + Calor > SO4Ca.1/2H2O + 3/2.H2O
Si el yeso se amasa con agua se rehidrata formando de nuevo el dihidrato. Se obtiene una
pasta más o menos trabajada y untuosa que endurece rápidamente.
SO4Ca.1/2H2O + 3/2.H2O > SO4Ca.2H2O + Calor
La reacción de hidratación del yeso es exotérmica. Al mismo tiempo que se produce calor se
produce una expansión como consecuencia del rápido crecimiento de los cristales durante el
fraguado.
La resistencia mecánica de los yesos depende de su naturaleza, de su composición, de su
finura, de la cantidad de agua de amasado y del contenido de humedad en el momento de la
rotura.
La aplicación en exteriores o ambientes húmedos debe controlarse debido a la solubilidad del
material, si bien no debe confundirse este concepto con el de permeabilidad (su estructura
permite acumular gran cantidad de agua cuando la concentración de la misma en el ambiente
es alta y devolverla cuando éste se reseca). Esta característica implica una buena resistencia
al fuego (es yeso no es inflamable), y está relacionada con la corrosión en los aceros.
Según la RY-85. están normalizados los yesos:
- Yeso Grueso de Construcción, que se designa YG. También llamado yeso negro.
- Yeso Fino de Construcción, que se designa YF. También llamado yeso blanco.
- Yeso de Prefabricados, que se designa YP.
- Escayola, que se designa E-30. Las escayolas son los yesos de mejor calidad.
- Escayola Especial, que se designa E-35. Se utiliza para acabados, molduras, estucados
finos...

47
2.1.3. Cemento.
Los cementos han sido tratados específicamente en el tema anterior. La Instrucción EHE-08
especifica (Artículo 26º) que podrán utilizarse aquellos cementos que cumplan la RC-08 y que
sean capaces de proporcionar al hormigón las características que se exigen al mismo en el
Artículo 31º.
En el ámbito de aplicación de la EHE-08, podrán utilizarse aquellos cementos que cumplan:
- ser conformes con la reglamentación específica vigente,
- cumplan las limitaciones de uso establecidas en la Tabla 26
- pertenezcan a la clase resistente 32,5 o superior.
Tipos de cemento utilizables (*)
Hormigón en masa Cementos comunes excepto los tipos CEM II/A-Q, CEM
II/BQ, CEM II/A-W, CEM II/B-W, CEM II/A-T, CEM II/B-T
y CEM III/C
Cementos para usos especiales ESP VI-1
Hormigón armado Cementos comunes excepto los tipos CEM II/A-Q, CEM
II/BQ, CEM II/A-W, CEM II/B-W, CEM II/A-T, CEM II/B-T,
CEM III/C y CEM V/B
Hormigón pretensado Cementos comunes de los tipos CEM I y CEM II/A-D,
CEM II/A-V, CEM II/A-P y CEM II/A-M(V,P)
(*) Las condiciones de utilización permitida para cada tipo de hormigón, se deben considerar extendidas a
los cementos blancos y a los cementos con características adicionales (de resistencia a sulfatos y al agua
de mar, de resistencia al agua de mar y de bajo calor de hidratación) correspondientes al mismo tipo y
clase resistente que aquéllos.
A los efectos de la presente Instrucción, se consideran cementos de endurecimiento
lento los de clase resistente 32,5N, de endurecimiento normal los de clases 32,5R y
42,5N y de endurecimiento rápido los de clases 42,5R, 52,5N y 52,5R.
Cuando el cemento se utilice como componente de un producto de inyección adherente se
tendrá en cuenta lo prescrito en 35.4.2.
El empleo del cemento de aluminato de calcio deberá ser objeto, en cada caso, de estudio
especial, exponiendo las razones que aconsejan su uso y observándose las especificaciones
contenidas en el Anejo nº 3.
Se tendrá en cuenta lo expuesto en 31.1 en relación con el contenido total de ión cloruro para
el caso de cualquier tipo de cemento, así como con el contenido de finos en el hormigón, para
el caso de cementos con adición de filler calizo.
2.1.4. Otros.
Otros aglomerantes nuevos son los plásticos (Resinas epoxi, Poliéster, copolímeros de
naturaleza orgánica, PVC, Látex...)
Los plásticos, en un sentido amplio, son:
- Materiales orgánicos, constituidos por macromoléculas.
- Producidos por transformación de sustancias naturales, o por síntesis directa, a partir
de productos extraidos del petróleo, del gas natural, del carbón o de otras materias
minerales.
Se utilizan para pavimentos “in situ” (mezclas de baja viscosidad y autonivelantes), fabricación
de terrazos, en morteros, hormigones, reparaciones en hormigones y sellados de juntas...

48
2.2. Agua.
El agua que se añade a la mezcla, junto con los demás componentes del hormigón, tiene las
siguientes misiones:
- Hidrata los componentes activos del cemento.
- Actuar como lubricantes haciendo posible que la masa sea trabajable.
- Crea espacio en la pasta para los productos resultantes de la hidratación del cemento.
Podriamos diferenciar:
Agua de amasado:
Es el agua que participa en las reacciones de hidratación del cemento y además
confiere al hormigón la trabajabilidad necesaria para una correcta puesta en obra.
La cantidad de agua de amasado debe limitarse al mínimo estrictamente
necesario, ya que el agua en exceso se evapora y crea una serie de huecos en
el hormigón que disminuye su resistencia.
Agua de curado:
Es el agua que se añade para compensar las pérdidas de agua por evaporación y
permitir que se desarrollen nuevos procesos de hidratación.
Debe ser abundante durante el proceso de curado.
Tanto el agua de amasado como la de curado deben ser aptas para desempeñar eficazmente
su función.
- Durante el amasado el hormigón es difícil que se contamine con el agua, pues la cantidad
de posibles aportaciones nocivas se añaden una sola vez y actúan sobre una masa en
estado plástico.
- Durante el curado se debe ser más selectivo con al agua. Hay una aportación de
sustancias nocivas en cantidades mayores y de actuación más duradera sobre una masa
no plástica.
La EHE-08 (Artículo 27º), determina que el agua utilizada, tanto para el amasado como para
el curado del hormigón en obra, no debe contener ningún ingrediente perjudicial en cantidades
tales que afecten a las propiedades del hormigón o a la protección de las armaduras frente a
la corrosión.
En general, podrán emplearse todas las aguas sancionadas como aceptables por la
práctica.
Un índice útil sobre la aptitud de un agua es su potabilidad (Son también aptas las depuradas
con cloro).
Cuando no se posean antecedentes de su utilización, o en caso de duda, deberán analizarse
las aguas, y salvo justificación especial de que no alteran perjudicialmente las propiedades
exigibles al hormigón, deberán cumplir las siguientes condiciones (*):

49
(*) realizándose la toma de muestras según la UNE 7236 y los análisis por los métodos de las normas
indicadas.
Podrán emplearse aguas de mar o aguas salinas análogas para el amasado o curado de
hormigones que no tengan armadura alguna. Salvo estudios especiales, se prohíbe
expresamente el empleo de estas aguas para el amasado o curado de hormigón armado
o pretensado.
Se permite el empleo de aguas recicladas procedentes del lavado de cubas en la propia central
de hormigonado, siempre y cuando cumplan las especificaciones anteriormente definidas.
Además se deberá cumplir que el valor de densidad del agua reciclada no supere el valor 1,3
g/cm3
y que la densidad del agua total no supere el valor de 1,1 g/cm3
.
La densidad del agua reciclada está directamente relacionada con el contenido en finos
que aportan al hormigón.
M = [ (1 - da) / (1 - df) ] df M Masa de finos presente en el agua, en g/cm
3
.
da Densidad del agua en g/cm
3
.
df Densidad del fino, en g/cm
3
. (*)
(*) Se puede considerar un valor de df igual a 2,1 g/cm
3
, salvo valor experimental obtenido mediante
determinación en el volumenómetro de Le Chatelier, a partir de una muestra desecada en estufa y
posteriormente pulverizada hasta pasar por el tamiz 200 µm.
Limitación Riesgos Observaciones
Exponente de hidrogeno Ph
(UNE 7234:71)
> 5
Altera el fraguado y el
endurecimiento.
Disminuye la resistencia y
la durabilidad.
Con cementos
aluminosos no utilizar
PH>8
Sustancias disueltas
(UNE 7130:58)
< 15 gr. por litro
(15.000 p.p.m)
Eflorescencias
Menor resistencia
Fenómenos expansivos a
largo plazo
Contenido en Sulfatos, SO4
(UNE 7131:58),
Excepto para el cemento SR en
que se eleva este limite
a 5 gr por litro (5000 p.p.m)
< 1 gr. por litro
(1000 p.p.m)
Alteraciones en fraguado
y endurecimiento.
Perdida de resistencias
Afecta a la durabilidad.
Se debe ser muy
estricto con el agua de
curado
La proporción puede
aumentar para CEM-
RS
Para hormigón
pretensado
< 1 gr. por litro
(1.000 p.p.m)
Corrosion de armaduras
Puede aumentar para
HM
Ión cloruro, Cl
-
(UNE 7178:60):
Para hormigón
armado o en
masa que
contenga
armaduras para
reducir fisuración
(UNE 7178:60)
< 3 gr. por litro
(3.000 p.p.m)
Otras.
Hidratos de carbono
(UNE 7132:58)
0
El hormigón no fragua La sacarosa y la
glucosa alteran el
endurecimiento
Sustancias orgánicas solubles
en éter (UNE 7235:71)
< 15 gr. por litro
(15.000 p.p.m)
Graves alteraciones en
fraguado y
endurecimiento
Fuertes caidas en
resistencias.
Ensayo de presencia
de aceites, grasas,
humus...
Cuidado con la
materia organica de la
arena.

50
2.3. Áridos. UNE 83-101. (Art. 28 EHE-08)
Arido es el conjunto de granos minerales de diferentes dimensiones destinados principalmente
para la fabricación de morteros, hormigones, capas de cimentación y bases y firmes de
carreteras y vías férreas.
Aunque no toman parte en el fraguado y endurecimiento de los morteros y los hormigones,
desempeñan un papel económico y técnico muy importante en sus características.
(Aproximadamente el 80 % del volumen del hormigón es ocupado por los áridos).
2.3.1. Naturaleza y procedencia de los áridos.
Las características de los áridos deberán permitir alcanzar la adecuada resistencia y
durabilidad del hormigón que con ellos se fabrica, así como cualquier otra exigencia
que se requieran a éste en el Pliego de Prescripciones Técnicas Particulares del
proyecto.
Pueden ser:
Áridos naturales: Cuando proceden de fuentes naturales, sin más transformación
que las mecánicas de cribado, lavado...
Se clasifican según:
Su composición (en función de la familia petrológica de procedencia) pueden ser:
- graníticos
- calizos
- silíceos...
El proceso mecánico que han experimentado para su suministro y uso:
- machaqueo (obtenidos por desintegración artificial mediante trituración, poseen
superficies rugosas y aristas vivas).
- rodados (Las arenas así como los áridos gruesos procedentes de la desintegración
natural y erosión de las rocas, en general, redondeados con superficies lisas sin aristas)
Áridos artificiales: Áridos fabricados con materias primas que sufren una
transformación mecánica, térmica, química...
Se clasifican según el proceso de obtención, ya que dependen fundamentalmente de
este proceso. En su designación debe figurar siempre una referencia al proceso de
fabricación:
- Arcillas expandidas
- Escorias siderurgicas (se comprobará previamente que no contienen silicatos
inestables ni compuestos ferrosos).

51
Como áridos para la fabricación de hormigones (EHE-08) pueden emplearse:
- Áridos gruesos (gravas) y áridos finos (arenas), según UNE-EN 12620, rodados o
procedentes de rocas machacadas.
- Escorias siderúrgicas enfriadas por aire según UNE-EN 12620. Se comprobará
previamente que son estables, es decir, que no contienen silicatos inestables ni
compuestos ferrosos inestables.
- En general, cualquier otro tipo de árido cuya evidencia de buen comportamiento haya sido
sancionado por la práctica y se justifique debidamente.
- En el caso de áridos reciclados, se seguirá lo establecido en el Anejo nº 15.
- En el caso de áridos ligeros, se deberá cumplir lo indicado en el Anejo nº 16 de esta
Instrucción, y en particular, lo establecido en UNE-EN 13055-1.
Dada su peligrosidad, sólo se permite el empleo de áridos con una proporción muy baja de
sulfuros oxidables.
En cualquier caso, el suministrador de áridos garantizará documentalmente el cumplimiento de
las condiciones físico-químicas, físico-mecánicas, granulometría y forma del árido.... según
EHE-08. Cuando no se tengan antecedentes sobre la naturaleza de los áridos disponibles, o se
vayan a emplear para otras aplicaciones distintas de las ya sancionadas por la práctica, se
realizarán ensayos de identificación mediante análisis mineralógicos, petrográficos, físicos o
químicos, según interese.
Los áridos deben ser transportados y acopiados de manera que se evite su segregación y
contaminación, debiendo mantener las características granulométricas de cada una de sus
fracciones hasta su incorporación a la mezcla.
1.3.2. Designación de los áridos
d/D – IL - N
d/D Fracción granulométrica, comprendida entre un tamaño mínimo, d, y
un tamaño máximo, D, en mm.
IL Forma de presentación: R, rodado; T, triturado (de machaqueo); M,
mezcla.
Preferentemente, se indicará también la naturaleza del árido (C, calizo; S,
silíceo; G, granito; O, ofita; B, basalto; D, dolomítico; Q, traquita; I, fonolita;
V, varios; A, artificial; R, reciclado)
En la fase de proyecto, a efectos de la especificación del hormigón, es necesario únicamente
establecer para el árido su tamaño máximo en mm, (TM) y, en su caso, especificar el empleo
de árido reciclado y su porcentaje de utilización.
2.3.3. Estudio granulométrico de los áridos.
Composición granulométrica de un árido cualquiera es el conjunto de porcentajes en peso
de los distintos tamaños de gramos que lo integran en relación con el peso total del mismo.
La granulometría de la grava y de la arena se determina por separado y sabiendo la proporción
de grava y de hormigón y la granulometría de estos áridos, se puede determinar el árido
conjunto.
Antecedentes.
El análisis granulométrico de un árido consiste en determinar la distribución por tamaños de
las partículas que lo forman, o sea, en separar al árido en diferentes fracciones de partículas
del mismo tamaño, y hallar el porcentaje que entra en el árido cada uno de éstos.

52
Si un árido posee granos en tamaños y cantidades tales que cada grupo de ellos está en
condiciones de rellenar los huecos o vacíos dejados por los de tamaño inmediatamente
superior, tal árido podrá adquirir por asentamiento compacidad máxima.
Feret, llegó a esta conclusión investigando arenas y las representó en diagramas triangulares:
g = granos gruesos.
m = granos medios.
f = granos finos.
g + m + f = n .
Ejemplo: Una arena con una composición 30% gruesos, un 20% finos y un
50% medios, se encuentra en el punto P (30, 50, 20)
Asimismo, preparó numerosas mezclas g + m + f, cuyas compacidades determinó preparando
un diagrama de curvas de isocompacidad.
- Las arenas con un solo tamaño de grano son las menos
compactas.
- La ausencia de finos conduce a compacidades
escasas.
- Arena más compacta 60%g + 40%f → Q. Compacidad
> 72’5%.
Ampliando los ensayos de Feret a áridos de cualquier
tamaño, Fuller estableció que la máxima compacidad
de un árido requiere una composición granulométrica
dada por la ecuación:
r (%) = 100 [1 – (d/D) ½ ]
r = (% del total) peso de cada tamaño de diámetro d, siendo
D el Ø máximo.
Esta ecuación es una parábola (Parábola de
Gessner)
Si la curva granulométrica de un árido propuesto
coincide con la de Gessner, se dice que su
graduación granular es óptima.
Bolomey perfeccionó la curva de Gessner
teniendo en cuenta tipo de cemento, tipo de
árido, consistencia…( Parábola de Bolomey.)
r(%) = a + (100 – a) ( d/D ) 1/2
ARIDO CONSIST. HORMIGÓN a
RODADO
SECO.PLAST.
BLANDA
FLUIDA
10
11
12
MACHACADO
SECO.PLAST.
BLANDA
FLUIDA
12
13
14

53
Estudio de un árido mediante curvas granulométricas.
Antes de proceder de proceder al cribado de los áridos, estos deben secarse al aire al fin de
evitar, especialmente en el caso de las arenas, el que se apelmacen sus granos por efecto de
la humedad y queden retenidos por tamices de más abertura que los que corresponden al
tamaño real de aquellos.
Una vez realizado el tamizado de la muestra,
los resultados obtenidos se representan en
un gráfico en el que en las ordenada se
colocan en escala decimal los porcentajes
que pasan acumulados en cada tamiz y, en
abcisas la abertura de los mismos.
Una correcta composición de un arido estará
representada por una grafica comprendida
entre las dos curvas del grafico. Será mejor
cuanto mas se parezca a la parábola de
Bolomey.
Las curvas granulométricas además de ser muy útiles para la composición de los áridos
distintos, tienen la ventaja de permitir identificar rápidamente si estos tienen exceso de
fracciones gruesas o finas o la presencia de discontinuidades en la distribución por tamaños.
Cuando en un árido existen fracciones de todos los tamaños comprendidos entre el más
pequeño y el mayor del mismo, se dice que el árido posee una granulometría Continua. Si por
el contrario, faltan algunas fracciones, se dice que el árido posee una Granulometría
Discontinua.
Granulometrías óptimas. Se denomina garnulometría óptima a la que, para una misma
consistencia y relación agua /cemento, le corresponde un consumo mínimo de cemento,
dando, además, el mínimo de segregación.
En muchas ocasiones, en vez de introducir a la curva dentro de un dominio granulométrico, se
opta por adaptar, en lo posible, la granulometría de la mezcla de árido a una curva teórica que
se toma por referencia, por ser la optima desde el punto de vista de compacidad o por otras
razones.
Árido fino y árido grueso. La Instrucción Española de Hormigón, define como árido fino o
arena a la fracción del mismo que pasa por el tamiz de 4 mm de luz de malla (tamiz 4 UNE EN
933-2:96), siendo grava o árido grueso la fracción del mismo que queda retenida en este tamiz;
y por árido total (o simplemente árido cuando no haya lugar a confusiones) aquel que de por sí
o por mezcla, posee las proporciones de arena y grava adecuadas para fabricar el hormigón
necesario en el caso particular que se considere.
Dentro de esta clasificación se puede reconocer otros tamaños y así en las arenas se
distinguen arenas gruesas de tamaño 2 a 4 mm y finas las comprendidas entre 0,08 y 2 mm;
denominando finos a la fracción de tamaño inferior a 0.08 mm.
La arena es el árido de mayor responsabilidad en los hormigones. No es posible hacer un
buen hormigón con una arena mala. Pueden ser de río o mina. Las primeras, son muy buenas
para confeccionar hormigones, pues suelen estar lavadas y limpias de impurezas. Las arenas
de mina suelen tener arcilla. Otros tipos de arenas (mar, duna....) necesitan un estudio
especifico de análisis químico para su utilización en construcción.

54
Se denomina tamaño máximo D de un árido grueso o fino, la mínima abertura de tamiz UNE
EN 933-2 que cumple los requisitos generales recogidos en la tabla 28.3.a, en función del
tamaño del árido.
Se denomina tamaño mínimo d de un árido grueso o fino, la máxima abertura de tamiz UNE
EN 933-2 que cumple los requisitos generales recogidos en la tabla 28.3.a, en función del
tipo y del tamaño del árido.
Los tamaños de los áridos no deben tener un D/d menor que 1,4.
Tabla 28.3.a. Requisitos generales de los tamaños máximo D y mínimo d.
Porcentaje que pasa (en masa)
2D 1,4 D
a)
D
b)
d d/2
a)
D > 11,2 ó D/d > 2 100 98 a 100 90 a 99 0 a 15 0 a 5
Árido
Grueso D ≤ 11,2 o D/d ≤ 2 100 98 a 100 85 a 99 0 a 20 0 a 5
Árido fino D ≤ 4 y d = 0 100 95 a 100 85 a 99 - -
a) Como tamices 1,4D y d/2 se tomarán de la serie elegida el siguiente tamaño del tamiz más próximo de la serie.
b) El porcentaje en masa que pase por el tamiz D podrá ser superior al 99 %, pero en tales casos el suministrador
deberá documentar y declarar la granulometría representativa, incluyendo los tamices D, d, d/2 y los tamices
intermedios entre d y D de la serie básica más la serie 1, o de la serie básica más la serie 2. Se podrán excluir los
tamices con una relación menor a 1,4 veces el siguiente tamiz más bajo.
Tabla 28.3.b. Series de tamices para especificar los tamaños de los áridos (mm)
Serie Básica Serie Básica + Serie 1 Serie Básica + Serie 2
0,063
0,125
0,250
0,500
1
2
4
-
-
8
-
-
-
-
16
-
-
31,5 (32)
-
-
63
125
0,063
0,125
0,250
0,500
1
2
4
5,6 (5)
-
8
-
11,2 (11)
-
-
16
-
22,4 (22)
31,5 (32)
-
45
63
125
0,063
0,125
0,250
0,500
1
2
4
-
6,3 (6)
8
10
-
12,5 (12)
14
16
20
-
31,5 (32)
40
-
63
125
NOTA - Por simplificación, se podrán emplear los tamaños redondeados entre paréntesis para describir el
tamaño de los áridos
Módulo granulométrico. Se denomina módulo granulométrico a la sumas de los
porcentajes retenidos acumulados en los tamices de la serie UNE hasta el de abertura
máxima dividida por 100.
El módulo granulométrico recibe el nombre de Módulo de Finura cuando se emplea la serie de
tamices ASTM

55
Arena (ejemplo):
TANTO POR CIENTO RETENIDOTAMIZ (mm)
PARCIAL ACUMULADO
2’380 (D)
1’190(D/2)
0’590 (D/4)
0’297 (D/8)
0’149 (D/16)
11’0
27’2
34’1
24’2
3’5
11’0
38’2
72’3
96’5
100’0
Mfa = 1/100 (11 + 38’2 + 72’3 + 96’5 + 100) = 3’18
Cuanto más fino sea el árido, menor será su módulo de finura: Este dato es lo único que nos
indica el módulo de finura, pero no dice nada respecto a la granulometría.
El módulo de finura de un árido ajustado a la curva de Fuller cuyo tamaño máximo de grano sea
D(38’0) vale:
Md = 0 + 29 + 50 +65 + 75 + 82 + 87’5 + 91’2 + 93’8 + 95’6 / 100 = 6’7
Un árido posee composición granulométrica tanto más correcta, cuanto más se aproxime a 6’7
el valor de su Md, tanto por defecto como por exceso.
El módulo granulométrico nos da idea del tamaño medio del árido empleado en un hormigón
pero, nunca es índice de la granulometría pues pueden existir infinidad de áridos con el mismo
módulo granulométrico que tengan granulometrías totalmente diferentes; de todas formas, es
interesante conocer su valor debido a que, todas las mezclas de áridos que poseen el mismo
módulo precisan la misma cantidad de agua para producir hormigones de igual docilidad y
resistencia.
Limitaciones del árido grueso para la fabricación del hormigón.
Definiciones a efectos de la fabricación del hormigón
grava o árido grueso total La mezcla de las distintas fracciones de árido grueso que se utilicen.
arena o árido fino total La mezcla de las distintas fracciones de árido fino que se utilicen
árido total
(si no hay lugar a
confusiones, simplemente
árido)
Aquel que, de por sí o por mezcla, posee las proporciones de arena y
grava adecuadas para fabricar el hormigón necesario en el caso
particular que se considere
El tamaño máximo del árido grueso utilizado para la fabricación del hormigón será menor que:
a)0,8 veces la distancia horizontal libre entre vainas o armaduras que no formen grupo, o entre un
borde de la pieza y una vaina o armadura que forme un ángulo mayor que 45º con la dirección de
hormigonado.
b)1,25 veces la distancia entre un borde de la pieza y una vaina o armadura que forme un ángulo no
mayor que 45o con la dirección de hormigonado.
c) 0,25 veces la dimensión mínima de la pieza, excepto en los casos siguientes:
Losa superior de los forjados, donde el tamaño máximo del árido será menor que 0,4 veces el
espesor mínimo.
Piezas de ejecución muy cuidada (caso de prefabricación en taller) y aquellos elementos en los
que el efecto pared del encofrado sea reducido (forjados que se encofran por una sola cara), en
cuyo caso será menor que 0,33 veces el espesor mínimo.
El árido se podrá componer como suma de una o varias fracciones granulométricas.
Cuando el hormigón deba pasar entre varias capas de armaduras, convendrá emplear un tamaño de árido
más pequeño que el que corresponde a los límites a) ó b) si fuese determinante.

56
Granulometría de los áridos
La granulometría de los áridos, determinada de conformidad con la norma UNE-EN 933-1,
debe cumplir los requisitos correspondientes a su tamaño de árido d/D.
- Condiciones granulométricas del árido fino total
La cantidad de finos que pasan por el tamiz 0,063 UNE EN 933-1, expresada en porcentaje del
peso de la muestra de árido grueso total o de árido fino total, no excederá los valores de la
tabla 28.4.1.a. En caso contrario, deberá comprobarse que se cumple la especificación relativa
a la limitación del contenido total de finos en el hormigón recogido en 31.1.
Tabla 28.4.1.a Contenido máximo de finos en los áridos
ÁRIDO
% MÁXIMO QUE PASA
POR EL TAMIZ 0,063 mm
TIPOS DE ÁRIDOS
Grueso 1,5% Cualquiera
6% - Áridos redondeados
- Áridos de machaqueo no calizos para obras sometidas a las clases
generales de exposición IIIa, IIIb, IIIc, IV o bien a alguna de las
clases específicas de exposición Qa, Qb, Qc, E, H y F (1)
10% - Áridos de machaqueo calizos para obras sometidas a las clases
generales de exposición IIIa, IIIb, IIIc, IV o bien a alguna de las
clases específicas de exposición Qa, Qb, Qc, E y F (1)
- Áridos de machaqueo no calizos para obras sometidas a las clases
generales de exposición I, IIa o IIb y no sometidas a ninguna de las
clases específicas de exposición Qa, Qb, Qc, E, H y F(1)
Fino
16% - Áridos de machaqueo calizos para obras sometidas a las clases
generales de exposición I, IIa o IIb y no sometidas a ninguna de las
clases específicas de exposición Qa, Qb, Qc, E, H y F (1)
(1) Véanse las tablas 8.2.2 y 8.2.3.a.
- Calidad de los finos de los áridos
No se utilizarán áridos finos cuyo equivalente de arena (SE4), determinado sobre la fracción
0/4, de conformidad con el Anexo A de la norma UNE EN 933-8 sea inferior a:
a) 70, para obras sometidas a la clase general de exposición I, Ila ó llb y que no estén
sometidas a ninguna clase específica de exposición.
b) 75, el resto de los casos.
Excepcionalmente, las arenas procedentes del machaqueo de rocas calizas o dolomías (rocas
sedimentarias carbonáticas que contienen al menos un 70% de calcita, dolomita o de ambas,
que no cumplan la especificación del equivalente de arena), podrán ser aceptadas como
válidas si cumplen:
Para obras sometidas a clases generales de exposición I, Ila ó llb, que no
estén sometidas a ninguna clase específica de exposición
AM
(1)
≤ 0,6 (f/100)
Para los restantes casos AM
(1)
≤ 0,3 (f/100)
(1)
AM es el valor de azul de metileno, según UNE EN 933-9, expresado en gramos de azul por cada
kilogramo de fracción granulométrica 0/2mm y f es el contenido de finos de la fracción 0/2, expresado en
g/kg y determinado de acuerdo con UNE EN 933-1.
Cuando para la clase de exposición de que se trate, el valor de azul de metileno sea superior al valor
límite establecido en el párrafo anterior y se tenga duda sobre la existencia de arcilla en los finos, se

57
podrá identificar y valorar cualitativamente su presencia en dichos finos mediante el ensayo de difracción
de rayos X. Sólo se podrá utilizar el árido fino si las arcillas son del tipo caolinita o illita y si las
propiedades mecánicas y de penetración de agua a presión de los hormigones fabricados con esta arena
son, al menos, iguales que las de un hormigón fabricado con los mismos componentes, pero utilizando la
arena sin finos. El estudio correspondiente deberá ir acompañado de documentación fehaciente que
contendrá en todos los casos el análisis mineralógico del árido, y en particular su contenido en arcilla.
Ensayo de azul de metileno. UNE EN 933-9: Ensayo para medir la capacidad de absorción del
material
Valor de Azul (AM): Cantidad de agua de metileno absorbido por 100 gramos de finos en 200 cm
3
de
agua destilada.
En agitador de aletas (árido + agua) se introduce disolución de azul de metileno. El valor de azul es:
AM = V / f’ V= cm
3
de disolución
f’= cantidad de finos de la muestra de arena.
Se deposita una gota en papel de filtro. El ensayo es positivo si en la zona húmeda aparece una
aureola azul alrededor del depósito central.
2.3.4. Características de los áridos.
Porosidad y absorción. La porosidad y absorción de los áridos tiene una gran influencia en su
adherencia con la pasta de cemento y por tanto, en las resistencias mecánicas del hormigón.
Igualmente, influye en el comportamiento frente a los ciclos de hielo - deshielo y en definitiva a
su durabilidad.
La EHE-08 exige que la absorción de agua por los áridos determinada según las normas UNE
83.133 y UNE 83.134 sea igual o inferior al 5 por 100.
UNE 83.133.: Define el
método para medir las
densidades, coeficientes de
absorción y contenido de
agua en una muestra de
árido fino.
Consideraciones sobre la humedad y el entumecimiento
De las cuatro formas en que pueden encontrarse los áridos con respecto al agua: UNE 83.133.
Seco
Saturado en sup. Seca
Ligeramente húmedos
Absorben más agua al amasar el
hormigón.
Saturados Igual.
Pueden estar además mojados, y cederán agua a los demás componentes del hormigón.
Cuanto más fina es la arena, más importante es el aumento de volumen, llegando a un 40% V con un
8% de agua en peso.

58
Densidad. Cociente entre la masa seca de la muestra de árido y el volumen ocupado por su
materia sólida, comprendiendo los huecos accesibles e inaccesibles contenidos en los granos.
Por su densidad real se clasifican en:
- Aridos ligeros: Densidad real del grano < 2 Kg/dm3
- Aridos normales: 2 Kg/dm3
< densidad real del grano < 3 Kg/dm3
.
- Aridos pesados: Densidad real del grano < 3 Kg/dm3
.
Resistencias mecánicas. Un mortero o un hormigón no pueden tener más resistencia a
compresión que la que tienen los áridos que lo forman.
Es difícil determinar las resistencias mecánicas de los áridos aislados y esto obliga a tener que
realizar determinaciones indirectas, bien a través de probetas talladas de las rocas de las que
proceden (UNE 83-111-87), bien determinando mediante un ensayo a compresión el índice de
machacabilidad de un conjunto de áridos introducidos en un molde muy rígido (UNE 83-112-
89), o bien mediante un ensayo a compresión de un hormigón confeccionado con los áridos a
estudiar.
Resistencia a comprensión de rocas empleadas en la fabricación de áridos (UNE 83.111):
Probetas 200 x 200 x 2000 mm
3
, desecadas a peso constante con peso y densidad aparente
conocidos. Se someten a rotura en prensa hidráulica con una carga y velocidad comprendida entre 0’3
y 0’5 M Pa/s. (MegaPascal/segundo).
Determinación del índice de machacabilidad (UNE 83.112): El índice de
machacabilidad de un árido es un valor indicativo de la resistencia del mismo a
la comprensión. En este ensayo la comprensión está ejercida por la acción de
una partícula sobre las contiguas al someter a las mismas a una carga exterior
aplicada gradualmente estando éstas dentro de un recipiente indeformable.
Coeficiente de “Los Angeles” (UNE EN 1097-2):
Determina la resistencia a la fragmentación por choque de
los áridos gruesos. Consiste en someter a una muestra de 5
Kg de árido, de tamaño inferior a 37.5 mm, a una
degradación por abrasión o impacto producida en el interior
de un cilindro rotatorio de acero, dentro del cual hay bolas
del mismo material y peso, según sea el tamaño del árido a
ensaya.
Es la relación entre la muestra original (M) y la muestra final
(M’) después de realizarse el ensayo y de pasar por el tamiz
1’6 mm.
M-M’ en % masa original.
Determinación del valor de carga correspondiente al 10% de finos (UNE 83.113): Establece el
valor de la carga necesaria para producir un 10% de finos en la muestra patrón.
Finos: Tamiz 2’5 UNE 7.050
Nota: Se realiza con “Factor patrón” 14/10.
Índice de continuidad. Une 83.117: Aplicable para todo tipo de áridos: naturales y artificiales. Se basa
el ensayo en la variación que sufre la velocidad de una onda longitudinal al atravesar una roca debido a
las microfisuras, minerales alterados, poros..
IC= VLM / VLC x 100 VLM = velocidad real.
VLC = velocidad teórica.

59
Se cumplirán las siguientes limitaciones:
Resistencia a la fragmentación del árido grueso determinada con arreglo al método de
ensayo indicado en la UNE EN 1097-2 (ensayo de Los Ángeles) ≤ 40
Absorción de agua por los áridos, determinada con arreglo al método de ensayo
indicado en la UNE EN 1097-6. ≤ 5%
Para la fabricación de hormigón en masa o armado, de resistencia característica especificada
no superior a 30 N/mm2
, podrán utilizarse áridos gruesos con una resistencia a la
fragmentación entre 40 y 50 en el ensayo de Los Ángeles (UNE-EN 1097-2) si existe
experiencia previa en su empleo y hay estudios experimentales específicos que avalen su
utilización sin perjuicio de las prestaciones del hormigón.
Cuando el hormigón esté sometido a una clase de exposición H o F y los áridos tengan una
absorción de agua superior al 1%, estos deberán presentar una pérdida de peso al ser
sometidos a cinco ciclos de tratamiento con soluciones de sulfato magnésico (método de
ensayo UNE EN 1367-2) que no será superior al 18% en el caso del árido grueso.
Tabla 28.6 Requisitos físico-mecánicos
Cantidad máxima en % del
peso total de la muestra
Propiedades del árido
Árido fino Árido grueso
Absorción de agua %
Determinada con arreglo al método de ensayo indicado en UNE EN
1097-6
5% 5%
Resistencia a la fragmentación del árido grueso, determinada con arreglo
al método de ensayo indicado en UNE EN 1097-2
- 40 (* )
Pérdida de peso % con cinco ciclos de sulfato magnésico
Determinada con arreglo al método de ensayo indicado en UNE EN
1367-2
- 18%
(*) 50, en el caso indicado en el Articulado.
Dureza. Cuando los áridos van a utilizarse en obras en las que el hormigón va a estar sometido
a desgaste o impacto, por ejemplo, en pavimentos, es importante conocer la tenacidad de
estos y su resistencia al impacto, la cual puede determinarse mediante golpeo de un martillo de
una masa dada cayendo desde una altura determinada y durante cierto numero de veces sobre
una muestra de árido contenida en un recipiente (UNE 83-114-89).
El conocer la dureza y resistencia al desgaste es también importante en determinados casos.
Los ensayos empleados en su determinación pueden ser de abrasión en pista de acero o bien
de desgaste por rozamiento de unas partículas de roca contra otras. Uno de los métodos mas
empleados es el ensayo de Los Angeles (UNE EN 1097-2), anteriormente definido.
Forma. La forma externa del árido tiene una gran influencia en algunas de las propiedades del
hormigón fresco y endurecido, como puede ser entre otras, la docilidad y las resistencias
mecánicas respectivamente.
La forma del árido grueso se expresará mediante su índice de lajas, entendido como el
porcentaje en peso de áridos considerados como lajas según UNE EN 933-3, y su valor debe
ser inferior a 35.

60
Consideraciones sobre la forma de los aridos.
La forma de los áridos tiene una gran influencia en la resistencia de los hormigones:
- Cuando se trata de aridos rodados se obtendrán hormigones tanto mejores cuanto más se
aproximen a la forma esférica. En el caso de aridos de machaqueo, los mejores hormigones se
obtendrán cuando la forma de los áridos difiera poco del cubo.
- Los hormigones serán de peor calidad cuando los áridos tengan forma laminar o acicular.
Producen un hormigón poco manejable, con menos compacidad y por tanto disminuyen sus
resistencias mecánicas.
Adherencia de la pasta al árido. La adherencia de la pasta de cemento al árido depende de
su forma, porosidad, naturaleza y especialmente de su estado superficial.
La superficie del árido debe ser la adecuada. La presencia en ella de arcilla es nefasta debido a
que contribuye a disminuir la resistencia a tracción por falta de adherencia. Su eliminación debe
hacerse por lavado.
CONSIDERACIONES SOBRE LA ADHERENCIA
- Es básica la adherencia perfecta entre los áridos y la pasta del cemento, sin ella no habría hormigón.
- Condiciones indispensables para conseguirla son un aspereza mínima en la superficie de los áridos, y
una gran limpieza.
- No debe existir en la superficie de los granos películas de arcilla o materia orgánica. Tampoco polvo,
cosa frecuente en los áridos de machaqueo, que se mezcla mal durante el amasado del hormigón.
- En caso de que existiesen éstas u otras materias, es indispensable lavar el árido para eliminarlas, ya
que de lo contrario se ven perjudicadas seriamente todas las características del hormigón, y de un
modo especial la resistencia a la tracción y la fragilidad.
Inestabilidad de los áridos. En zonas de baja temperaturas pueden producirse variaciones de
volumen en los áridos debidas a las alternancias en los ciclos de hielo y deshielo; igualmente,
pueden producirse estas variaciones por cambios térmicos a temperaturas superiores a 0ºC o
por cambios de humedad.
Un árido se considera inestable cuando sus cambios volumétricos pueden afectar a la
integridad del hormigón dando lugar a disgregaciones o fisuras.
Para apreciar el comportamiento del árido frente a estos fenómenos se realiza el ensayo de
tratamiento con sulfatos sódico o magnésico. Este ensayo de una información útil para juzgar
sobre la durabilidad de los áridos sujetos a estas acciones atmosféricas.
Estabilidad en medio alcalino. UNE 83.122: Valora la estabilidad dimensional de los áridos en medios
alcalinos.
Se sumergen las probetas en agua desmineralizada. Sosa y potasa (hidróxido sódico e hidróxido
potásico).
Probetas de árido (tamiz UNE 3.15 mm.) + CEM I con Na2O y K2O < 0’6%.
Sustancias perjudiciales. Los áridos empleados en el hormigón pueden tener impurezas
orgánicas que interfieran en el proceso de hidratación del cemento, finos que aumenten las
exigencias de agua de amasado o disminuyan la adherencia de estos con la pasta de cemento
repercutiendo por tanto de forma desfavorable en las resistencias, partículas débiles o
alterables que contenidas en el árido lo hagan débil o inestable, o bien, compuestos que
puedan reaccionar químicamente con los componentes del cemento. A los áridos pueden
acompañarles sustancias que pongan en peligro la estabilidad del acero en el caso de
hormigones armados o pretensados

61
Tabla 28.7 Requisitos químicos
Si se detecta la presencia de sustancias orgánicas, se determinará su efecto sobre el tiempo de
fraguado y la resistencia a la compresión, según los apartados 15.1 y 15.3 de la norma UNE-EN 1744-1.
El mortero preparado con estos áridos deberá cumplir que:
a) El aumento del tiempo de fraguado de las muestras de ensayo de mortero será inferior a 120
minutos.
b) La disminución de la resistencia a la compresión de las muestras de ensayo de mortero a los 28 días
será inferior al 20%.
No se emplearán aquellos áridos finos que presenten una proporción de materia orgánica tal que,
ensayados con arreglo al método de ensayo indicado en el apartado 15.1 de la UNE-EN 1744-1, produzcan
un color más oscuro que el de la sustancia patrón.
En el caso de áridos gruesos, antes de proceder a su ensayo, se procederá a reducir su tamaño mediante
machaqueo hasta tamaños inferiores a 4mm
Reactividad álcali-árido. Los áridos no presentarán reactividad potencial con los compuestos
alcalinos del hormigón, ya sean procedentes del cemento o de otros componentes. Para su comprobación
se realizará un estudio petrográfico. Si de este se deduce la posibilidad de que presente reactividad:
- Alcali-sílice o álcali-silicato, se debe realizar el ensayo descrito en la UNE 146508 EX (método
acelerado en probetas de mortero).
- Alcali-carbonato, se debe realizar el ensayo descrito en la UNE 146507-2 EX. En el caso de mezcla,
natural o artificial, de áridos calizos y silíceos, este ensayo se realizará sobre la fracción calizo-dolomítica
del árido.
Si el material es potencialmente reactivo, el árido no se podrá utilizar en condiciones favorables al desarrollo de la
reacción álcali-árido, de acuerdo con el apartado 37.3.8. En otros casos, se podrá emplear el árido calificado a
priori como potencialmente reactivo sólo si son satisfactorios los resultados del ensayo de reactividad potencial a
largo plazo sobre prismas de hormigón, según UNE 146509 EX, presentando una expansión al finalizar el ensayo
menor o igual al 0,04%.
Cantidad máxima en % del
peso total de la muestra
SUSTANCIAS PERJUDICIALES
Árido Fino Árido grueso
Material retenido por el tamiz 0,063 UNE EN 933-2 y que flota en un líquido de
peso específico 2, determinado con arreglo al método de ensayo indicado en el
apartado 14.2 de UNE EN 1744-1
0,50 1,00
Compuestos totales de azufre expresados en S y referidos al árido seco,
determinados con arreglo al método de ensayo indicado en el apartado 11 de UNE
EN 1744-1.
En el caso de existan sulfuros de hierro oxidables en forma de pirrotina, el
contenido de azufre aportado por estos, expresado en S, será inferior al 0,1%.
1,00 1,00(*)
Sulfatos solubles en ácidos, (SO3) y referidos al árido seco, determinados según
el método de ensayo indicado en el apartado 12 de UNE EN 1744-1
0,80 0,80(**)
Hormigón armado u hormigón en
masa que contenga armaduras
para reducir la fisuración
0,05 0,05Cloruros (Cl-) y referidos al árido seco,
determinados con arreglo al método de
ensayo indicado en el apartado 7 de UNE
EN 1744-1
Hormigón pretensado 0,03 0,03
(*) Este valor será del 2% en el caso de escorias de alto horno enfriadas al aire
1)
.
(**)Este valor será del 1% en el caso de escorias de alto horno enfriadas al aire
1)
.
1) Las escorias de alto horno enfriadas por aire deben permanecer estables:
a)Frente a la transformación del silicato bicálcico inestable que entre en su composición, determinada
según el ensayo descrito en el apartado 19.1 de UNE-EN 1744-1.
b)Frente a la hidrólisis de los sulfuros de hierro y de manganeso que entren en su composición,
determinada según el ensayo descrito en el apartado 19.2 de UNE-EN 1744-1.

62
2.4. Adiciones. EHE-08, (Artículo 30º)
Se entiende por adiciones aquellos materiales inorgánicos, puzolánicos o con hidraulicidad
latente que, finamente divididos, pueden ser añadidos al hormigón con el fin de mejorar
alguna de sus propiedades o conferirle características especiales.
Pueden utilizarse como componentes del hormigón siempre que se justifique su idoneidad para su
uso, produciendo el efecto deseado sin modificar negativamente las características del hormigón, ni
representar peligro para la durabilidad del hormigón, ni para la corrosión de las armaduras. Se
permiten dos tipos de adiciones al hormigón en el momento de su fabricación.
Cenizas volantes. Son los residuos sólidos que se recogen por precipitación electrostática
o por captación mecánica de los polvos que acompañan a los gases de combustión de los
quemadores de centrales termoeléctricas alimentadas por carbones pulverizados.
No podrán contener elementos perjudiciales en cantidades tales que puedan afectar a la
durabilidad del hormigón o causar fenómenos de corrosión de las armaduras. Cumplirán, según la
UNE EN 450-1:
Anhídrido sulfúrico (SO3), según la UNE EN 196-2 ≤3,0%
Cloruros (Cl-), según UNE-EN 196-2 ≤ 0,10%
Óxido de calcio libre, según la UNE EN 451-1 ≤ 1%
Pérdida al fuego, según la UNE EN 196-2 ≤ 5,0% (categoría A, UNE-EN 450-1)
Finura, según la UNE EN 451-2
Cantidad retenida por el tamiz 45 µm ≤ 40%
a los 28 días ≥ 75%Índice de actividad, según la UNE-EN 196-1
a los 90 días ≥ 85%
Expansión por el método de las agujas, UNE EN 196-3 < 10 mm
Humo de sílice. Es un subproducto que se origina en la reducción de cuarzo de elevada
pureza con carbón en hornos eléctricos de arco para la producción de silicio y ferrosilicio.
No podrá contener elementos perjudiciales en cantidades tales que puedan afectar a la durabilidad del
hormigón o causar fenómenos de corrosión de las armaduras. Además cumplirá:
- Óxido de silicio (SiO2), según la UNE EN 196-2 ¡Ý 85%
- Cloruros (Cl-) según la UNE 80217 < 0,10%
- Pérdida al fuego, según la UNE EN 196-2 < 5%
- Índice de actividad, según la UNE-EN 13263-1 > 100%
- Para utilizar cenizas volantes o humo de sílice deberá emplearse un cemento tipo CEM I.
- En el caso de la adición de cenizas volantes, el hormigón presentará un nivel de garantía (según
art. 81º de la EHE-08), por ejemplo, un distintivo de calidad oficialmente reconocido.
- En hormigón pretensado podrá emplearse adición de cenizas volantes en cantidad inferior al
20%, o humo de sílice también menor al 10%, ambos relacionados con el peso del cemento.
- En aplicaciones concretas de hormigón de alta resistencia, fabricado con cemento tipo CEM I,
se permite añadir simultáneamente ambas adiciones, siempre que el porcentaje de humo de sílice
sea inferior al 10% y que el de las dos no sea superior al 20%, (respecto al peso de cemento). En
este caso la ceniza volante sólo se contempla a efecto de mejorar la compacidad y reología del
hormigón, sin contabilizarla como parte del conglomerante mediante su coeficiente de eficacia K.
- En elementos no pretensados en estructuras de edificación, la cantidad máxima adicionada de
cenizas volantes no excederá del 35%, o de humo de sílice el 10% (en relación con peso de
cemento).
- La especificación relativa a la expansión sólo debe tenerse en cuenta si el contenido en óxido de
calcio libre supera el 1% sin sobrepasar el 2,5%.
- Los resultados de los análisis y de los ensayos previos estarán a disposición de la
Dirección Facultativa.

63
2.5. Aditivos. EHE-08, (Artículo 29º)
Se entiende por aditivos aquellas sustancias o productos que, incorporados al hormigón antes
del amasado (o durante el mismo o en el transcurso de un amasado suplementario) en una
proporción no superior al 5% del peso del cemento, producen la modificación deseada, en
estado fresco o endurecido, de alguna de sus características, de sus propiedades habituales o
de su comportamiento.
- En los hormigones armados o pretensados no podrán utilizarse como aditivos el cloruro
cálcico, ni en general, productos en cuya composición intervengan cloruros, sulfuros, sulfitos u
otros componentes químicos que puedan ocasionar o favorecer la corrosión de las armaduras.
- En los elementos pretensados mediante armaduras ancladas exclusivamente por adherencia,
no podrán utilizarse aditivos que tengan carácter de aireantes.
- En la prefabricación de elementos con armaduras pretesas elaborados con máquinas de
fabricación continua, podrán usarse aditivos plastificantes que tengan un efecto secundario de
inclusión de aire, siempre que se compruebe que no perjudica sensiblemente la adherencia
entre el hormigón y la armadura, afectando al anclaje de ésta. En cualquier caso, la cantidad
total de aire ocluido no excederá del 6% en volumen, medido según la UNE EN 12350-7.
Los aditivos tienen una:
- Función principal que se caracteriza por producir una modificación determinada y
solamente una, de alguna de las características del hormigón, mortero o pasta.
- Función secundaria y accesoria de modificar alguna o algunas de las características de
estos materiales, independientemente de la que defina la Función Principal.
La acción de estos aditivos son, en general, de naturaleza físico-química y por lo tanto
producen alteraciones de las características físicas, químicas o mecánicas de la mezcla.
- Se debe tener en cuenta que algunos aditivos al mejorar alguna característica de una
mezcla puede alterar otra.
- Un aditivo no es paliativo, no tiene por misión conseguir un buen hormigón a partir
de una mala dosis o de una colocación defectuosa de obra. No es un producto capaz
de sustituir a las reglas de la técnica correcta.
Tipos de aditivos (deberán cumplir la UNE EN 934-2) Tabla 29.2
TIPO DE ADITIVO FUNCIÓN PRINCIPAL
Reductores de agua /
Plastificantes
Disminuir el contenido de agua de un hormigón para una misma
trabajabilidad o aumentar la trabajabilidad sin modificar el
contenido de agua.
Reductores de agua de alta
actividad /Superplastificantes
Disminuir significativamente el contenido de agua de un
hormigón sin modificar la trabajabilidad o aumentar
significativamente la trabajabilidad sin modificar el contenido de
agua.
Modificadores de fraguado /
Aceleradores, retardadores
Modificar el tiempo de fraguado de un hormigón.
Inclusores de aire Producir en el hormigón un volumen controlado de finas burbujas
de aire, uniformemente repartidas, para mejorar su
comportamiento frente a las heladas.
Multifuncionales Modificar más de una de las funciones principales definidas con
anterioridad.

64
En los documentos de origen, figurará la designación del aditivo de acuerdo con lo indicado en
la UNE EN 934-2, así como el certificado del fabricante que garantice que el producto satisface
los requisitos prescritos en la citada norma, el intervalo de eficacia (proporción a emplear) y su
función principal de entre las indicadas en la tabla anterior.
Salvo indicación previa en contra de la Dirección Facultativa, el Suministrador podrá emplear
cualquiera de los aditivos incluidos en la Tabla 29.2 La utilización de otros aditivos
distintos a los contemplados en este artículo, requiere la aprobación previa de la
La utilización de aditivos en el hormigón, una vez en la obra y antes de su colocación en la
misma, requiere de la autorización de la Dirección Facultativa y el conocimiento del
Suministrador del hormigón.
Clasificación y definiciones de aditivos.
Aditivos que modifican la reología. Disminuir el contenido de agua de un hormigón para una
misma trabajabilidad o aumentar la trabajabilidad sin modificar el contenido de agua.
Plastificantes
Tienen por función principal:
- Mejorar la trabajabilidad (mayor plasticidad) para una determinada relación agua/cemento.
- Permite una modificación de la cantidad de agua para una trabajabilidad dada (se puede reducir el
agua del amasado entre un 10 y un 20%, según sea la clase de árido que se utilice).
- Son tantos más necesarios cuando la arena posee pocos elementos finos o la dosificación del
cemento es débil.
- Controlar el tiempo de fraguado en épocas calurosas, disminuyendo la segregación y tendencia a
la retracción, obteniendo así gran cohesión y plena hidratación en el cemento, permitiendo fabricar
piezas mejores con menores roturas.
Modifican procesos físicos o mecánicos.
- Favorecen el deslizamiento de los granos de cemento y arena y a pesar de su extremada finura no
requieren más que la cantidad estrictamente necesaria de agua.
- Provocan una retención de agua sobre la masa en sus primeras edades, que produce una lenta, y
por tanto, más organizada cristalización de los componentes del cemento.
Características
Son productos pulverulentos extremadamente finos, insolubles en agua.
Kieselgur (sílice fósil pulverizado) (Ø < 100 micras)
Bentonitas (arcilla Ø < 1 micra)
Cenizas volantes, Puzolanas…
Se utilizan en una proporción de un 3 – 5% del peso del cemento.
Ventajas.
En hormigones, permite reducir el agua de amasado con lo cual se obtienen mayores resistencias
mecánicas → mayor compacidad e impermeabilidad.
En morteros, permite reducir la aportación del agua de amasado del orden de un 8-10% con lo que se
consigue un aumento de las resistencias mecánicas y un "secado" más rápido debido a la menor
aportación de agua que hay que utilizar en el amasado para una misma consistencia y trabajabilidad.
Usos
Se emplean en la fabricación de bloques, bovedillas, tubos (vibrados, prensados, centrifugados...)
Para obtener morteros más trabajables, compactos y con una tendencia mínima al fisuramiento.

65
Fluidificantes/ reductores de agua
- Aumentan la trabajabilidad para un mismo contenido de agua de amasado, sin producir
segregación.
- Disminuyen la cantidad de agua de amasado para una trabajabilidad dada, cuando se utilizan
como reductores de agua. Permite reducir un 10% (aprox.) el agua de amasado.
Actúan por procesos físico-químicos.
Suelen ser de tipo emulsivo y mantienen la dispersión de las partículas de cemento en una cantidad
reducida de agua. (Defloculación en la pasta liberando burbujas de aire).
Características
Son productos líquidos de naturaleza orgánica formados por macromoléculas. El más conocido es el
Lignosulfonato de Calcio y el de Sodio.
Se añade en el agua.
Ojo: Comprobar la compatibilidad con el cemento, sobre todo cuando contiene escorias.
Ventajas.
En el hormigón fresco:
- Aumenta considerablemente la manejabilidad, aún en el caso de reducir el agua de amasado.
- Reduce el agua sin pérdida de la trabajabilidad.
- Reduce cemento para resistencias equivalentes, efecto reductor de agua
- Aumenta resistencias mecánicas manteniendo el cemento, efecto reductor de agua
- Dispersa el cemento en la masa.
- Aumenta la adherencia del cemento-árido-acero.
- Evita la segregación.
En el hormigón endurecido:
- Aumenta las resistencias mecánicas..
- Mejora la compacidad.
- Aumenta la impermeabilidad.
- Disminuye la retracción y la fluencia.
- Mejora el acabado visto.
Usos
Los fluidificantes deben utilizarse con hormigones secos o secos-plasticos.
Se emplea para todos aquellos hormigones a los que se exija una gran calidad estructural.
- El acabado del hormigón sea importante.
- La colocación sea dificultosa.
- Se disponga de áridos de mala calidad....
El empleo de fluidificantes es conveniente en caso de hormigones bombeados, hormigonado bajo el
agua, hormigones preamasados, el hormigonado de piezas muy armadas, en hormigones vistos,
hormigones inyectados, etc.
- Hormigón pre y post-tensado.
- Elementos constructivos de hormigón prefabricado.
- Hormigón superfluido autonivelante.
Se aconseja cuando se desean hormigones de alta resistencia conservando a su vez manejabilidad
satisfactoria. Son más eficaes cuanto más secas sean las mezclas.

66
Superfluidificantes/ reductores de agua de alta actividad
- Aumentan de forma significativa, la trabajabilidad para una relación agua/cemento dada
(manteniendo constante la cantidad de agua).
- Producen una reducción considerable de la cantidad de agua de amasado, para una determinada
trabajabilidad, cuando se emplean como reductores de alta actividad. Obtienen simultáneamente
ambos efectos.
Los mismos efectos, pero más enérgicos que los fluidificantes debiéndose evitar dos efectos:
- Exudaciones.
- Segregaciones de finos.
Características
El efecto de los superfluidificantes varía mucho con el tipo de cemento empleado es conveniente leer
bien las contraindicaciones de cada producto en particular.
Ventajas.
Permite obtener y mantener hormigones muy fluidos, incluso en tiempo caluroso.
Ralentiza el fraguado del cemento.
Los ensayos a cinco años han demostrado en hormigones armados que la corrosión de acero es
inferior a la de los hormigones que no tienen superfluidificante.
Usos
Se utiliza principalmente en aquellos hormigones en los que hay que asegurar una trabajabilidad
prolongada y buenas resistencias como en bombeos a grandes distancias, hormigones lentos en su
puesta en obra, muros pantalla, transporte de hormigones en tiempo caluroso.
Modificadores del tiempo de fraguado. Disminuir significativamente el contenido de agua de
un hormigón sin modificar la trabajabilidad o aumentar significativamente la trabajabilidad sin
modificar el contenido de agua.
Aceleradores de fraguado.
- Reducen el tiempo de fraguado del cemento.
- Favorecen la disolución del cemento provocando un aumento en la velocidad de hidratación de la
masa, dando lugar a resistencias iniciales altas y un alto calor de hidratación durante las primeras
horas de aplicación.
Características
Pueden ser: Álcalis, Carbonatos (sódico), Sulfatos de sosa, Sulfatos de potasa, Sal orgánica de calcio
Este tipo de aditivo tiene el inconveniente de que puede dar lugar a eflorescencias y corrosión de las
armaduras, especialmente en hormigones que se encuentran en ambiente húmedo.
Ventajas.
Se consigue también reducir en más de un 50% el tiempo normal de fraguado de las masas puras de
mortero y hormigón debido a la aceleración del desprendimiento de calor de hidratación del cemento.
El endurecimiento resulta también acelerado desde las primeras horas que siguen a la puesta en obra
del hormigón, consiguiéndose resistencias considerablemente incrementadas a los 1, 3, y 8 días.
Permite realizar trabajos de hormigonado a temperaturas de hasta –5º C.
Usos
Se emplean en tiempo frío y para trabajos urgentes.
Si se necesita acortar los plazos de desencofrado en la prefabricación o acelerar el fraguado cuando
se necesita poner rápidamente en servicio un mortero o un hormigón.
Hormigón prefabricado, Hormigones pretensados y postensados.

67
Retardadores de fraguado.
Retrasan o aumentan el tiempo de fraguado (principio y final) del cemento.
El empleo de éstos es delicado porque, si se emplean en dosis incorrectas, pueden inhibir el fraguado
y endurecimiento del hormigón, por eso se emplean actualmente sustituyéndolos por fluidificantes.
Actúan por procesos químicos.
Actúan químicamente como los acelerantes, retardando la hidratación y el inicio del fraguado del
cemento.
Características
Son de dos tipos: Inorgánicos (ZnO, PbO, PO4H3, BO4H3).
Orgánicos (ácido orgánico, glicerina, Azúcares...)
Disminuyen las resistencias iniciales si bien, normalmente aumentan las finales.
Ventajas.
Retraso del fraguado, según la dosificación empleada.
Aumento de las resistencias finales.
Incremento de la adherencia.
Aceleración del proceso de curado, a partir del momento en que comienza el fraguado.
Mayor plasticidad del hormigón fresco, para una misma relación agua/cemento.
Usos
En hormigonados en tiempo caluroso.
Transportes de hormigón a grandes distancias.
Continuaciones de hormigonados. Deban de realizarse juntas de trabajo o uniones de hormigón debido
a la interrupción nocturna, fin de semana o muy altas temperaturas.
Aceleradores de endurecimiento.
Aumentan o aceleran el desarrollo de las resistencias mecánicas iniciales.
Actúan por procesos químicos.
Características
Productos: - Cloruros, Carbonatos...
Los productos con cloruros pueden producir corrosión. No utilizar en pretensados, suelos radiantes...
Los cloruros mejoran el hormigón frente a las heladas, al mejorar su docilidad y aumentar su
compacidad.
Suelen producir retracciones.
Ventajas.
El endurecimiento se acelera desde las primeras horas que siguen a la puesta en obra del hormigón,
consiguiéndose resistencias considerablemente incrementadas a los 1, 3, y 8 días.
Usos
Obras que precisen entrar en carga en periodos breves.

68
Inclusores de aire. Producir en el hormigón un volumen controlado de finas burbujas de aire,
uniformemente repartidas, para mejorar su comportamiento frente a las heladas.
Inclusores de aire.
Aumentar la porosidad del hormigón endurecido.
Actúan por procesos físicos. Los aireantes son productos que durante el amasado del hormigón
introducen dentro de su masa pequeñas burbujas de aire de 10 a 500 micras de diámetro.
Características
Son compuestos generalmente resinosos o a base de aceites vegetales o minerales. Se presentan en
forma líquida, de sales solubles o de polvos insolubles que se deben añadir en el momento del
amasado.
Ventajas.
Mejoran la plasticidad y manejabilidad del hormigón. Las burbujas actúan como si se tratara de
pequeños granos elásticos y sin roces.
Mejoran la resistencia a las heladas del hormigón endurecido (anticongelantes); estas burbujas
constituyen un sistema de vasos expansivos por los cuales el agua intersticial aumenta de volumen
evitando la disgregación.
Producen disminución de las resistencias mecánicas.
Usos
Está especialmente recomendado para hormigones con elevada resistencia a los ciclos hielo-deshielo
y a variaciones climáticas extremas en general.
Hormigones de pavimentos para carreteras, hormigones para presas.
Para aumentar la trabajabilidad de hormigones pobres, reducir la relación agua/cemento en
hormigones confeccionados con arenas sin finos, para mejorar la impermeabilidad del hormigón, etc.
Generadores de gas.
Actúan por procesos físicos y químicos.
Características
Son productos que en vez de introducir aire en los morteros u hormigones, incluyen un gas, (ex.
Hidrógeno, oxígeno, nitrógeno, etc.) resultante de una reacción química que queda en mayor o menor
parte incluido en la masa.
Ventajas.
En pequeña proporción producen una ligera expansión del hormigón en estado fresco y una posterior
retracción.
En cantidades más elevadas produce un importante volumen de gas formándose hormigón celular.
Usos
Los generadores de gas se usan generalmente en la fabricación de morteros celulares de gran ligereza.

69
Generadores de espuma.
Actúan por procesos físicos.
Características. Proteínas orgánicas hidrolizadas en dispersión acuosa.
Ventajas.
Producen, por medios mecánicos, una espuma estable formada por burbujas de aire de tamaño
variable, que se encuentran homogéneamente distribuidas dentro de la masa a la que confieren
estructura alveolar.
Usos Paneles y placas armadas, para tabiquería.
Revestimiento proyectado aislante térmico y anticondensante.
Desaireante o antiespumante.
Eliminan el exceso de aire introducido en la masa mediante el empleo de ciertos áridos o aditivos
utilizados para obtener otra función principal, distinta a la introducción de aire.
Actúan por procesos fisicos.
Características. Microsílice. (Ver antiheladizos)
Ventajas. Disminuyen la porosidad del hormigón endurecido.
Aumentan la durabilidad.
Mayor resistencia a ciclos hielo-deshielo.
Mayor resistencia a ambientes agresivos.
Usos
Para hormigones que deban resistir ataques químicos y atmosféricos (abonos, sulfatos, gas carbónico,
sales de hielo/deshielo, etc.), así como agresiones físicas y mecánicas (erosión, abrasión, etc.).
Aditivos que mejoran la resistencia a las acciones físicas. Tienen por función principal
conseguir que los hormigones M. ó P. presenten mayor resistencia a la acción de los
fenómenos de naturaleza física.
Antiheladizos.
Evitan que el hormigón, una vez endurecido se disgregue progresivamente por las heladas, (La mejor
solución es compacidad y homogeneidad).
Los poros capilares se taponan y el diámetro equivalente de microporo se reduce notablemente. (Otra
solución son los aireantes, que aumentan el tamaño y la cantidad de poros).
Características. Si el criterio es aumentar la compacidad: Humo de sílice densificado.
Ventajas.
Aumenta las resistencias químicas a cloruros, sulfatos, ácidos, ciclos de hielo-deshielo, reacción
álcali-árido.
Mejor cohesión. Mayor densidad y compacidad. Altas resistencias mecánicas.
Usos
Hormigones resistentes a los ciclos hielo-deshielo, con elevada durabilidad, de alta densidad y de alta
resistencia a compresión.

70
Anticongelantes.
Rebajan el punto de congelación de la masa de hormigones y morteros en estado fresco,
permitiendo llevar a cabo las labores de hormigonado en tiempo frío.
No se deben confundir anticongelantes y antiheladizos.
Actúan por procesos físicos. Suelen ser inclusores de aire, aceleradores de fraguado o de
endurecimiento. Mejoran la resistencia frente a las heladas.
Características. Mejor manejabilidad del hormigón ya que permite una reducción en el agua de
amasado o mayor resistencia para una misma manejabilidad.
Ventajas.
Inhibe el crecimiento de cristales de hielo evitando las deformaciones por cambio de volumen.
Cataliza las reacciones de hidratación de silicatos y silico-aluminatos del clinker a bajas temperaturas,
lo que provoca desprendimiento de calor atemperando la masa, por ser estas reacciones exotérmicas.
Produce una aceleración en el fraguado del hormigón e incrementa la resistencia a corto plazo con
lo que se obtiene un más rápido desencofrado del hormigón.
Mejora la resistencia mecánica del hormigón con relación a hormigones testigos, tanto en edades
tempranas como a 28 días a temperatura ambiente.
Usos
Indicado en aquellos trabajos con morteros y hormigones, que en invierno, se realizan con un ligero
frío durante el día y se esperan heladas durante la noche o cuando se sospeche puedan producirse
olas de frío por las condiciones climáticas del momento.
Repulsores de agua o hidrófugos
Disminuyen la capacidad de absorción capilar o la cantidad de agua que pasa a través de una masa
saturada y sometida a un gradiente hidráulico.
Características
- Hidrófugos de masa: Se añaden en forma líquida o en polvo a mezclar en la hormigonera o con el
agua de amasado.
Plastificantes que tapan los poros: Kieselguhr, Caolín, Fillers, Bentonita, Jabones (Estearatos y
Oleatos de calcio).
- Hidrófugos de Superficie. Se aplican con brocha sobre el hormigón duro. Pueden ser Siliconas,
Silicatos y Fluosilicatos, Pinturas bituminosas, Pinturas vinílicas, Acidos esteáricos, oléicos y aditivos
estabilizantes.
Ventajas.
- Aumenta la impermeabilidad del hormigón endurecido
- Faculta la permeabilidad a los vapores de agua
- Mejora la trabajabilidad
- Mantiene las resistencias mecánicas
Aplicando el producto directamente sobre la cara del hormigón se consigue, con un coste más bajo,
impermeabilizaciones más uniformes que con el empleo de hidrofugantes de masa.
* No se deben aplicar pinturas grasas (óleos) pues la cal del cemento produce saponificación de
aceites grasos.
Usos
Para la impermeabilización de morteros y
hormigones. Para obtener morteros de
reducida permeabilidad en revocos y juntas,
trabajos de impermeabilización en ingeniería
y construcción, revestimientos resistentes a la
intemperie en fachadas, hormigones
impermeables en general.

71
Aditivos que mejoran la resistencia a las acciones fisicoquímicas. Incrementan la resistencia
de los conglomerados y de las armaduras a ataques de naturaleza fisicoquímica internos o externos.
Inhibidores de corrosión de armaduras.
Aditivos cuya función principal es reducir la posibilidad de corrosión de las armaduras embebidas en el
hormigón o mortero.
Se debe especificar la clase de armadura sobre la que actúa el aditivo (inhibidor de corrosión para
acero).
Características. Aminoalcoholes e inhibidores inorgánicos
Ventajas.
- Actúan como protección frente a la corrosión de armaduras, especialmente frente al ataque de
cloruros.
- Bloquea la actividad de las reacciones anódica y catódica del proceso de corrosión electroquímica. El
producto forma una capa en la superficie del acero (cátodo) e impide la disolución del metal.
- No modifica negativamente ninguna propiedad tanto del hormigón fresco como endurecido.
Usos
- Puentes, Túneles, Muros de contención...
- Industrias en ambientes agresivos y estructuras próximas al mar.
Modificadores de la reacción álcali-áridos.
Dificultan la reacción entre ciertos áridos y los álcalis del cemento y reducen sus efectos expansivos.
Características, Generalmente polvos minerales finos, humo de sílice.
Ventajas.
Por la reducción de agua y gracias a la reactividad puzolánica del humo de sílice se reduce la
porosidad del hormigón endurecido. Por ello tienen muy poca permeabilidad, siendo prácticamente
impermeables a los líquidos y gases, obteniéndose hormigones de altas resistencias mecánicas.
Aporta al hormigón una durabilidad excepcional frente a numerosos ambientes agresivos como:
Hormigones en presencia de aguas agresivas: ambiente marino, hormigones de montaña sometidos a
aguas puras (deshielo de nieve) y a las sales de deshielo, cimentaciones en presencia de aguas
selenitosas, estaciones depuradoras, alcantarillas, desagües...
Hormigones sometidos a atmósferas agresivas: zonas industriales y urbanas, con gran presencia de
gas carbónico.
Usos
Para hormigones que deban resistir ataques químicos y atmosféricos (abonos, sulfatos, gas carbónico,
sales de hielo/deshielo, etc.), así como agresiones físicas y mecánicas (erosión, abrasión, etc.).
OTROS ADITIVOS
- Aditivos para el bombeo: Reducen el rozamiento externo de la mezcla con las superficies de las
tuberías de conducción sin modificar la relación agua/ cemento.
- Biocidas: Son HERBICIDAS y FUNGICIDAS para que los organismos vegetales y animales no
proliferen en el hormigón.
- Aditivos para hormigones y morteros proyectados: Mejoran las condiciones de proyección al
disminuir el descuelgue del material proyectado y el rechazo.
- Aditivos para inyecciones: Aumentan la fluidez de los rellenos o morteros de inyección y reducen
los riesgos de exudación y decantación.
Son plastificantes o bien productos a base de polvo de aluminio que, por reacción con el cemento,
provocan un desprendimiento de burbujas de hidrógeno.

72
- Desencofrantes o desmoldeantes: Evita las adherencias en los moldes y los conserva en perfecto
estado. No ataca la superficie del hormigón, ni penetra en el mismo. Los prefabricados desencofrados
con estos productos pueden admitir perfectamente procesos posteriores de curado o enlucimiento.
Emulsión líquida concentradas de aceites minerales refinados en base acuosa que forma película
aceitosa y desencofrante para el moldeo de elementos de hormigón. Se aplica en encofrados
metálicos, de madera, de PVC...
- Colorantes: Son pigmentos que añadidos a la masa del hormigón en el momento de la mezcla, tienen
por finalidad dar al mismo una coloración distinta a la que presenta. Son un material inerte → (máximo
10% en peso del cemento)
Los pigmentos utilizados en la coloración del hormigón deben ser de naturaleza inorgánica debido a la
gran estabilidad de color que se requiere. Cuando se quieren conseguir colores puros los pigmentos
se mezclan con cemento blanco. Tienen que ser compatibles con la cal y no descomponerse con la
que se libera durante el fraguado y endurecimiento del cemento, ser estables y no alterarse a la
intemperie.
COLORANTES APTOS NO APTOS
BLANCOS
Dióxido de Titanio, Creta.
Caliza blanca.
Blanco de Zinc.
Blanco de Plomo.
AMARILLO
Amarillo de óxido hierro.
Amarillo de Cadmio.
Amarillo de Cromo, Amarillo de
Zinc, Amarillo de Barita.
ROJO
Rojo Inglés, Ocre rojo de Hierro.
Oxido Férrico especial.
Minio de Plomo, Rojo de Cadmio.
Rojo de Cromo.
AZULES
Azul Cobalto.
Azul de Manganeso.
Azul de París.
Azul de Prusia.
VERDES
Oxido de Cromo.
Hidróxido de Cromo.
Verde Cobalto.
PARDOS
Oxido de Hierro.
Ocre pardo.
NEGROS
Oxido de Hierro, Negro de Humo.
Negro de Manganeso.
Hollín.
1.5.3. Cuadro orientativo de utilización de aditivos.
ADITIVOS UTILIZACIÓN
FLUIDIFICANTES
Necesidad de una buena trabajabilidad.
Prefabricación.
Hormigones de alta resistencia.
PLASTIFICANTES
Transporte neumático del hormigón.
Hormigón colocado bajo el agua.
Bloques prefabricados.
Arenas faltas de finos.
Hormigón muy armado.
Inyección.
ACELERANTES
Desencofrado rápido.
Prefabricación en tiempo frío.
Sellados.
Reparaciones rápidas.
RETARDANTES
Tiempo cálido.
Transporte a grandes distancias.
Hormigón con árido visto.
Continuaciones de hormigonado.
AIREANTES
ANTIGÉLIDOS
Carreteras
Obras expuestas al hielo.
ANTICONGELANTES
Hormigonado hasta –10º (tiempo muy frío).
Bajo precauciones.
HIDRÓFUGOS
Morteros de enlucidos.
Cisternas, depósitos…
Trabajos subterráneos.
Morteros de juntas.

73
2.6. Aceros
Diámetro
nominal
(nº)
Es el número convencional que define el círculo respecto al cual se establecen las
tolerancias.
El área del mencionado círculo es la sección nominal.
Sección
equivalente
(cm
2
)
Es el cociente de su peso en Newtons por 0,077 (7,85 si el peso se expresa en
gramos) veces su longitud en centímetros.
El diámetro del círculo cuya área es igual a la sección equivalente se denomina
diámetro equivalente. La sección equivalente no será inferior al 95,5 por 100 de la
sección nominal.
Límite elástico
del acero
fy
A los efectos de esta Instrucción, se considerará como límite elástico del acero para
armaduras pasivas, fy, el valor de la tensión que produce una deformación remanente
del 0,2 por 100.
2.6.1. Aceros para armaduras pasivas, EHE-08, (Artículo 32º)
A los efectos de esta Instrucción, los productos de acero que pueden emplearse para la elaboración de
armaduras pasivas pueden ser:
1. Barras rectas o rollos de acero corrugado soldable.
2. Alambres de acero corrugado o grafilado soldable.
3. Alambres lisos de acero soldable.
Barras y rollos de acero corrugado soldable.
Sólo podrán emplearse barras o rollos de acero corrugado soldable que sean conformes con UNE EN
10080. En esta norma se definen los posibles diámetros nominales de las barras corrugadas (6 – 8 – 10
- 12 - 14 - 16 - 20 – 25 - 32 y 40 mm).
Salvo en el caso de mallas electrosoldadas o armaduras básicas electrosoldadas en celosía, se
procurará evitar el empleo del diámetro de 6mm cuando se aplique cualquier proceso de soldadura,
resistente o no resistente, en la elaboración o montaje de la armadura pasiva.
Características mecánicas mínimas garantizadas por el Suministrador.
Tipo de acero Acero soldable Acero soldable con características
especiales de ductilidad
Designación B 400 S B 500 S B 400 SD B 500 SD
Límite elástico, fy (N/mm
2
)
(1)
≥ 400 ≥ 500 ≥ 400 ≥ 500
Carga unitaria de rotura, fs (N/mm
2
)
(1)
≥ 440 ≥ 550 ≥ 480 ≥ 575
Alargamiento de rotura, εu,5 (%) ≥ 14 ≥ 12 ≥ 20 ≥ 16
acero suministrado
en barra
≥ 5,0 ≥ 5,0 ≥ 7,5 ≥ 7,5Alargamiento
total bajo carga
máxima, εmáx
(%)
acero suministrado
en rollo (3)
≥ 7,5 ≥ 7,5 ≥ 10,0 ≥ 10,0
Relación fs/fy
(2)
≥ 1,05 ≥ 1,05 1,20 ≤ fs/fy ≤ 1,35 1,15 ≤ fs/fy ≤ 1,35
Relación fy real / fy nominal - - ≤ 1,20 ≤ 1,25
1) Para el cálculo de los valores unitarios se utilizará la sección nominal.
2) Relación admisible entre la carga unitaria de rotura y el límite elástico obtenidos en cada ensayo.
3) En el caso de aceros corrugados procedentes de suministros en rollo, los resultados pueden verse
afectados por el método de preparación de la muestra para su ensayo, que deberá hacerse conforme a lo
indicado en el Anejo 23. Considerando la incertidumbre que puede conllevar dicho procedimiento, pueden
aceptarse aceros que presenten valores característicos de εmáx que sean inferiores en un 0,5% a los que
recoge la tabla para estos casos.

74
Composición química de las Barras y rollos de acero corrugado soldable (porcentajes máximos,
en masa, por razones de soldabilidad y durabilidad).
Análisis C (1) S P N (2) Cu Ceq (3)
Sobre colada 0,22 0,050 0,050 0,012 0,80 0,50
Sobre producto 0,24 0,055 0,055 0,014 0,85 0,52
1) Se admite elevar el valor límite de C en 0,03%, si Ceq se reduce en 0,02%.
2) Se admiten porcentajes mayores de N si existe una cantidad suficiente de elementos fijadores de N.
3) Ceq = (Mn/6) + (Cr + Mo +V)/5 + (Ni + Cu)/15, donde los símbolos de los elementos químicos indican
su contenido, en tanto por ciento en masa.
Alambres corrugados y alambres lisos
Se entiende por alambres corrugados o grafilados aquéllos que cumplen los requisitos establecidos para
la fabricación de mallas electrosoldadas o armaduras básicas electrosoldadas en celosía, de acuerdo
con lo establecido en UNE EN 10080.
Se entiende por alambres lisos aquéllos que cumplen los requisitos establecidos para la fabricación de
elementos de conexión en armaduras básicas electrosoldadas en celosía, de acuerdo con lo establecido
en UNE EN 10080.
Los diámetros nominales de los alambres serán los definidos esta norma ajustándose a la serie -4 – 4,5
– 5 - 5,5 – 6 – 6,5 - 7 - 7,5 – 8 - 8,5 - 9 – 9,5 – 10 – 11 – 12 - 14 y 16 mm. Los diámetros 4 y 4,5 mm sólo
pueden utilizarse en los casos indicados en 59.2.2.
Tipo de acero para alambres (corrugados y lisos).
Ensayo de tracción
(1)
Designación
Límite
elástico
fy,( N/mm² )
(2)
Carga
unitaria de
rotura, fs
(N/mm² )
(2)
Alargamiento de
rotura sobre base
de 5 diámetros
A ( % )
Relación
fs/fy
Ensayo de doblado-
desdoblado, según
UNE EN ISO 15630-1
α = 90°
(5)
β = 20°
(6)
Diámetro de mandril D’
B 500 T 500 550 8
(3)
1,03
(4)
5 d
(7)
1) Valores característicos inferiores garantizados.
2) Para la determinación del límite elástico y la carga unitaria se utilizará como divisor de las cargas el
valor nominal del área de la sección transversal.
3) Además, deberá cumplirse: A % ≥ 20 – 0,02 fyi , donde: A es el alargamiento de rotura y fyi es el límite
elástico medido en cada ensayo.
4) Además, deberá cumplirse: fsi / fyi = 1,05 – 0,1 [ (fyi / fki ) - 1] donde fyi es el límite elástico medido en
cada ensayo, fsi la carga unitaria obtenida en cada ensayo y fyk el límite elástico garantizado.
5) α Ángulo de doblado.
6) β Ángulo de desdoblado.
7) d Diámetro nominal del alambre.
Todos los alambres deberán cumplir las mismas características de composición química y de
adherencia (en caso de corrugados o grafilados) que las definidas para las barras rectas o rollos de
acero corrugado soldable.
2.6.1.1. Armaduras pasivas. (Artículo 33º)
Se entiende por armadura pasiva el resultado de montar, en el correspondiente molde o
encofrado, el conjunto de armaduras normalizadas, armaduras elaboradas o ferrallas
armadas que, convenientemente solapadas y con los recubrimientos adecuados, tienen una
función estructural.
Las características mecánicas, químicas y de adherencia de las armaduras pasivas serán las de las
armaduras normalizadas o, en su caso, las de la ferralla armada que las componen. Los diámetros
nominales y geometrías de las armaduras serán las definidas en el correspondiente proyecto.

75
A los efectos de esta Instrucción, las armaduras pasivas pueden ser:
Ferralla armada.
Es el resultado de aplicar a las armaduras elaboradas los correspondientes procesos de
armado, bien mediante atado por alambre o mediante soldadura no resistente.
Las especificaciones relativas a los procesos de elaboración, armado y montaje de las
armaduras se recogen en el Artículo 69º de esta Instrucción.
Armadura elaborada, cada una de las formas o disposiciones de elementos que resultan de
aplicar, en su caso, los procesos de enderezado, de corte y de doblado a partir de acero
corrugado conforme con el apartado 32.2 o, en su caso, a partir de mallas electrosoldadas
conformes con 33.1.1.
Mallas electrosoldadas
Son las armaduras formadas por la disposición de barras corrugadas o alambres corrugados,
longitudinales y transversales, de diámetro nominal igual o diferente, que se cruzan entre sí
perpendicularmente y cuyos puntos de contacto están unidos mediante soldadura eléctrica,
realizada en un proceso de producción en serie en instalación industrial ajena a la obra, que
sea conforme con lo establecido en UNE-EN 10080.
En función del tipo de malla electrosoldada, sus elementos deberán cumplir las
especificaciones que les sean de aplicación. Además deberán cumplir que la carga de
despegue (Fs) de las uniones soldadas:
Fs min = 0, 25 fy An
donde fy es el valor del límite elástico especificado y An es la sección transversal nominal del
mayor de los elementos de la unión o de uno de los elementos pareados, según se trate de
mallas electrosoldadas simples o dobles, respectivamente.
Armaduras básicas electrosoldadas en celosía
Es la estructura espacial formada por un cordón superior y uno o varios cordones inferiores,
todos ellos de acero corrugado, y una serie de elementos transversales, lisos o corrugados,
continuos o discontinuos y unidos a los cordones longitudinales mediante soldadura eléctrica,
producida en serie en instalación industrial ajena a la obra, que sean conforme con lo
establecido en UNE-EN 10080.
Los cordones longitudinales serán fabricados a partir de barras corrugadas o alambres
corrugados, mientras que los elementos transversales de conexión se elaborarán a partir de
alambres lisos o corrugados.
Además, se cumplirá que la carga de despegue (Fw) de las uniones soldadas, ensayadas
según UNE-EN ISO 15630-2, sea superior a:
Fw MIN = 0, 25 f yL A yL
Fw MIN = 0, 60 f yD A yD
donde: f yL Valor del límite elástico especificado para los cordones longitudinales.
A yL Sección transversal nominal del cordón longitudinal.
f yD Valor del límite elástico especificado para las diagonales.
A yD Sección transversal nominal de las diagonales.

76
Tipos de aceros y armaduras normalizadas a emplear para las armaduras pasivas.
Tipo de armadura Armadura con acero
de baja ductilidad
Armadura con acero
soldable de ductilidad
normal
Armadura con acero
soldable y características
especiales de ductilidad
Ferralla armada AP400 T AP500 T AP400 S AP500 S AP400 SD AP500 SD
Alargamiento total bajo
carga máxima, εmáx (%)(**)
- - ≥ 5,0 ≥ 5,0 ≥ 7,5 ≥ 7,5
Tipo de acero - - B 400 S
B400SD (*)
B 500 S B
500SD (*)
B 400 SD B 500 SD
Malla electrosoldada. ME 400 T ME 500 T ME 400S
ME 400SD
ME 500S
ME 400 SD
ME 400SD ME 500SD
Armadura básica
electrosoldada en
celosía.
AB 400T AB 500 T AB 400S
AB 400 SD
AB 500S
AB 500 SD
AB400SD AB 500SD
(*) En el caso de ferralla armada AP400S ó AP500S elaborada a partir de acero soldable con características
especiales de ductilidad, el margen de transformación del acero producido en la instalación de ferralla,
conforme al apartado 69.3.2, se referirá a las especificaciones establecidas para dicho acero en la Tabla
32.2.a.
(**) Las especificaciones de εmáx de la tabla se corresponden con las clases de armadura B y C definidas en la
EN 1992-1-1. Considerando lo expuesto en 32.2 para aceros suministrados en rollo, pueden aceptarse
valores de εmáx que sean inferiores en un 0,5%.
En el caso de estructuras sometidas a acciones sísmicas, de acuerdo con lo establecido en la
reglamentación sismorresistente en vigor, se deberán emplear armaduras pasivas fabricadas a partir de
acero corrugado soldable con características especiales de ductilidad (SD).
2.6.2. Aceros para armaduras activas. (Artículo 34º)
A los efectos de esta Instrucción, se definen los siguientes productos de acero para armaduras activas:
Alambre Producto de sección maciza, liso o grafilado, que normalmente se suministra en rollo.
Barra Producto de sección maciza que se suministra solamente en forma de elementos
rectilíneos.
Cordón Producto formado por un número de alambres arrollados helicoidalmente, con el mismo
paso y el mismo sentido de torsión, sobre un eje ideal común (UNE 36094).
Los cordones se diferencian por el número de alambres, del mismo diámetro nominal y
arrollados helicoidalmente sobre un eje ideal común y que pueden ser 2, 3 ó 7 cordones.
Los cordones pueden ser lisos o grafilados. Los cordones lisos se fabrican con alambres
lisos. Los cordones grafilados se fabrican con alambres grafilados. En este último caso, el
alambre central puede ser liso. Los alambres grafilados proporcionan mayor adherencia
con el hormigón.
Tendón Es el conjunto de armaduras paralelas de pretensado que, alojadas dentro de un mismo
conducto, se consideran en los cálculos como una sola armadura.
En el caso de armaduras pretesas, recibe el nombre de tendón, cada una de las armaduras
individuales.
El producto de acero para armaduras activas deberá estar libre de defectos superficiales producidos en
cualquier etapa de su fabricación que impidan su adecuada utilización. Salvo una ligera capa de óxido
superficial no adherente, no son admisibles alambres o cordones oxidados.
Las características mecánicas fundamentales que se utilizan para definir el comportamiento de los
aceros para armaduras activas son las siguientes:

77
a) Carga unitaria máxima a tracción (fmáx).
b) Límite elástico (fy)
c) Alargamiento bajo carga máxima (ε máx).
d) Módulo de elasticidad (Es).
e) Estricción (η), expresada en porcentaje.
f) Aptitud al doblado alternativo (sólo para alambres).
g) Relajación.
h) Resistencia a la fatiga.
i) Susceptibilidad a la corrosión bajo tensión.
j) Resistencia a la tracción desviada (sólo para cordones de diámetro nominal igual o superior a 13
mm).
Los fabricantes deberán garantizar, como mínimo, las características indicadas en a), b), c), d), g), h) e i).
Alambres de pretensazo. Producto de sección maciza, liso o grafilado, que normalmente se suministra
en rollo.
Sus características mecánicas, obtenidas a partir del ensayo a tracción realizado según la UNE-EN ISO
15630-3, deberán cumplir las siguientes prescripciones:
La carga unitaria máxima fmáx no será inferior a los valores que figuran en la tabla siguiente:
Tipos de alambre de pretensado
Designación Serie de diámetros nominales (mm) fmáx en N/mm² no menor que
Y 1570 C 9,4 - 10,0 1.570
Y 1670 C 7,0 - 7,5 - 8,0 1.670
Y 1770 C 3,0 - 4,0 - 5,0 - 6,0 1.770
Y 1860 C 4,0 - 5,0 1.860
El límite elástico fy estará comprendido entre el 0,85 y el 0,95 de la carga unitaria máxima fmáx. Esta
relación deberán cumplirla no sólo los valores mínimos garantizados, sino también los correspondientes
a cada uno de los alambres ensayados.
El alargamiento bajo carga máxima medido sobre una base de longitud igual o superior a 200 mm no
será inferior al 3,5 %. Para los alambres destinados a la fabricación de tubos, dicho alargamiento será
igual o superior al 5 %.
La estricción a la rotura será igual o superior al 25 % en alambres lisos y visible a simple vista en el
caso de alambres grafilados.
El módulo de elasticidad tendrá el valor garantizado por el fabricante con una tolerancia de ±7 %.
En los alambres de diámetro ≥ 5 mm o de sección equivalente, la pérdida de resistencia a la tracción
después de un doblado-desdoblado (según UNE-EN ISO 15630-3) no será superior al 5 %.
El número mínimo de doblados-desdoblados que soportará el alambre en la prueba de doblado alternativo
(según UNE-EN ISO 15630-3) no será inferior a:
Producto de acero para armadura activa Número de doblados y desdoblados
Alambres lisos 4
Alambres grafilados 3
Alambres destinados a obras hidráulicas o sometidos a
ambiente corrosivo
7
La relajación a las 1.000 horas a temperatura de 20o ± 1º C, y para una tensión inicial igual al 70 % de la
carga unitaria máxima real no será superior al 2,5 % (alambres enderezados y con tratamiento de
estabilización).
El valor medio de las tensiones residuales a tracción, deberá ser inferior a 50 N/mm
2
, al objeto de
garantizar un comportamiento adecuado frente a la corrosión bajo tensión.
Los valores del diámetro nominal, en milímetros, de los alambres se ajustarán a la serie -3 - 4 - 5 - 6 - 7 -
7,5 - 8 - 9,4 – 10.
Las características geométricas y ponderables de los alambres de pretensado, así como las tolerancias
correspondientes, se ajustarán a lo especificado en la UNE 36094.

78
Barras de pretensado. Producto de sección maciza que se suministra solamente en forma de elementos
rectilíneos.
Las características mecánicas de las barras de pretensado, deducidas a partir del ensayo de tracción
realizado según la UNE-EN ISO 15630-3 deberán cumplir las siguientes prescripciones:
• La carga unitaria máxima fmáx no será inferior a 980 N/mm
2
.
• El límite elástico fy, estará comprendido entre el 75 y el 90 por 100 de la carga unitaria máxima fmáx.
Esta relación deberán cumplirla no sólo los valores mínimos garantizados, sino también los
correspondientes a cada una de las barras ensayadas.
• El alargamiento bajo carga máxima medido sobre una base de longitud igual o superior a 200 mm no
será inferior al 3,5 por 100.
• El módulo de elasticidad tendrá el valor garantizado por el fabricante con una tolerancia del ± 7 por
100.
Las barras soportarán sin rotura ni agrietamiento el ensayo de doblado especificado en la UNE-EN ISO
15630-3.
La relajación a las 1.000 horas a temperatura de 20º ± 1o C y para una tensión inicial igual al 70 por 100
de la carga unitaria máxima garantizada, no será superior al 3 por 100. (Ensayo según UNE-EN ISO
15630-3).
Cordones de pretensado. Producto formado por un número de alambres arrollados helicoidalmente, con el
mismo paso y el mismo sentido de torsión, sobre un eje ideal común.
Sus características mecánicas, obtenidas a partir del ensayo a tracción realizado según la UNE-EN ISO
15630-3, deberán cumplir las siguientes prescripciones:
La carga unitaria máxima fmáx no será inferior a los valores a la de los cordones de 2 ó 3 alambres o a
la de los cordones de 7 alambres.
Cordones de 2 ó 3 alambres
Designación Serie de diámetros nominales (mm). fmáx (N/mm
2
) no menor que:
Y 1770 S2 5,6 - 6,0 1.770
Y 1860 S3 6,5 - 6,8 - 7,5 1.860
Y 1960 S3 5,2 1.960
Y 2060 S3 5,2 2.060
Cordones de 7 alambres
Designación Serie de diámetros nominales (mm). fmáx (N/mm
2
) no menor que:
Y 1770 S7 16,0 1.770
Y 1860 S7 9,3 – 13,0 – 15,2 – 16,0 1.860
El límite elástico fy estará comprendido entre el 0,88 y el 0,95 de la carga unitaria máxima fmáx. Esta
limitación la cumplirán los valores mínimos garantizados y cada uno de los elementos ensayados.
El alargamiento bajo carga máxima, medido sobre una base de longitud igual o superior a 500 mm, no
será inferior al 3,5 %.
La estricción a la rotura será visible a simple vista.
El módulo de elasticidad tendrá el valor garantizado por el fabricante, con una tolerancia de ± 7 %.
La relajación a las 1.000 horas a temperatura de 20º ±1º C, y para una tensión inicial igual al 70 % de
la carga unitaria máxima real, determinada no será superior al 2,5 %.
El valor medio de las tensiones residuales a tracción del alambre central deberá ser inferior a 50 N/mm
2
al objeto de garantizar un comportamiento adecuado frente a la corrosión bajo tensión.
El valor del coeficiente de desviación D en el ensayo de tracción desviada, según UNE EN ISO 15630-3, no
será superior a 28, para los cordones con diámetro nominal igual o superior a 13 mm.
Las características geométricas y ponderables, así como las correspondientes tolerancias, de los cordones
se ajustarán a lo especificado en la UNE 36094.

79
2.6.2.1. Armaduras activas. (Artículo 35º)
Se denominan armaduras activas a las disposiciones de elementos de acero de alta resistencia
mediante las cuales se introduce la fuerza del pretensado en la estructura. Pueden estar constituidos
a partir de alambres, barras o cordones.
En el caso de armaduras activas postesadas, sólo podrán utilizarse los sistemas de pretensado que
cumplan los requisitos establecidos en el documento de idoneidad técnica europeo, elaborado
específicamente para cada sistema por un organismo autorizado en el ámbito de la Directiva 89/106/CEE
y de conformidad con la Guía ETAG 013 elaborada por la European Organisation for Technical Approvals
(EOTA).
Todos los aparatos utilizados en las operaciones de tesado deberán estar adaptados a la función, y
cumplir:
- Cada tipo de anclaje requiere utilizar un equipo de tesado, (recomendado por el suministrador del
sistema).
- Los equipos de tesado deberán encontrarse en buen estado con objeto de que su funcionamiento
sea correcto, proporcionen un tesado continuo, mantengan la presión sin pérdidas y no ofrezcan
peligro.
- Los aparatos de medida incorporados al equipo de tesado, permitirán efectuar las correspondientes
lecturas con una precisión del 2%. Deberán contrastarse cuando vayan a empezar a utilizarse y,
posteriormente, cuantas veces sea necesario, con frecuencia mínima anual.
Se debe garantizar la protección contra la corrosión de los componentes del sistema de pretensado,
durante su fabricación, transporte y almacenamiento, colocación y sobre todo durante la vida útil de la
estructura.
Los anclajes deben ser capaces de retener eficazmente los tendones, resistir su carga unitaria de rotura
y transmitir al hormigón una carga al menos igual a la máxima que el correspondiente tendón pueda
proporcionar.
Para ello deberán cumplir las siguientes condiciones:
a) El coeficiente de eficacia de un tendón anclado será al menos igual a 0,95, tanto en el caso de
tendones adherentes como no adherentes. Además de la eficacia se verificarán los criterios de
no reducción de capacidad de la armadura y de ductilidad conforme a la Guía ETAG 013.
b) El deslizamiento entre anclaje y armadura debe finalizar cuando se alcanza la fuerza máxima de
tesado (80% de la carga de rotura del tendón). Para ello:
- Los sistemas de anclaje por cuñas serán capaces de retener los tendones de tal forma que,
una vez finalizada la penetración de cuñas, no se produzcan deslizamientos respecto al
anclaje.
- Los sistemas de anclaje por adherencia serán capaces de retener los cordones de tal forma
que, una vez finalizado el tesado no se produzcan fisuras o plastificaciones anormales o
inestables en la zona de anclaje,
c) Para garantizar la resistencia contra las variaciones de tensión, acciones dinámicas y los efectos
de la fatiga, el sistema de anclaje deberá resistir 2 millones de ciclos con una variación de
tensión de 80 N/mm2
y una tensión máxima equivalente al 65% de la carga unitaria máxima a
tracción del tendón. Además, no se admitirán roturas en las zonas de anclaje, ni roturas de más
del 5% de la sección de armadura en su longitud libre.
d) Las zonas de anclaje deberán resistir 1,1 veces la carga de rotura del anclaje con el coeficiente
de eficacia indicado en el punto a) del presente artículo.
El diseño de las placas y dispositivos de anclaje deberá asegurar la ausencia de puntos de desviación,
excentricidad y pérdida de ortogonalidad entre tendón y placa. Los ensayos necesarios para la
comprobación de estas características serán los que figuran en la UNE 41184.
Los elementos que constituyen el anclaje deberán someterse a un control efectivo y riguroso y fabricarse
de modo tal, que dentro de un mismo tipo, sistema y tamaño, todas las piezas resulten intercambiables.
Además deben ser capaces de absorber, sin menoscabo para su efectividad, las tolerancias
dimensionales establecidas para las secciones de las armaduras.
Los elementos de empalme de las armaduras activas deberán cumplir las mismas condiciones exigidas
a los anclajes en cuanto a resistencia y eficacia de retención.

80
Vainas y accesorios
En los elementos estructurales con armaduras postesas es necesario disponer conductos adecuados
para alojar dichas armaduras. Para ello, lo más frecuente es utilizar vainas que quedan embebidas en el
hormigón de la pieza, o se recuperan una vez endurecido éste.
Deben ser: - Resistentes al aplastamiento y al rozamiento de los tendones.
- Permitir una continuidad suave del trazado del conducto, garantizando una correcta
estanqueidad en toda su longitud.
- No superar los coeficientes de rozamiento de proyecto durante el tesado.
- Cumplir con las exigencias de adherencia del proyecto.
- No causar agresión química al tendón.
- Nunca penetrará en su interior lechada de cemento o mortero durante el hormigonado.
Los empalmes serán estancos.
- El diámetro interior de la vaina, según el tipo y sección de la armadura que en ella vaya a
alojarse, será el adecuado para que pueda efectuarse la inyección de forma correcta.
Vainas obtenidas
con flejes
metálicos
corrugados
enrollados
helicoidalmente
Son tubos metálicos con resaltos o corrugaciones en su superficie para favorecer su
adherencia al hormigón y a la lechada de inyección y aumentar su rigidez transversal y
su flexibilidad longitudinal.
Presentarán resistencia suficiente al aplastamiento para que no se deformen o abollen
durante su manejo en obra, bajo el peso del hormigón fresco, la acción de golpes
accidentales, etc. También soportarán el contacto con los vibradores interiores, sin
riesgo de perforación.
Son las más frecuentemente utilizadas en pretensado interior para soportar presiones
normales, para trazados con radios de curvatura superiores a 100 veces su diámetro
interior. En losas o forjados pretensados de pequeño espesor, este tipo de vainas se
pueden utilizar con sección ovalada para adaptarse mejor al espacio disponible.
Vainas de fleje
corrugado de
plástico.
Las características morfológicas son similares a las anteriores, con espesores mínimos
de 1 mm. Las piezas y accesorios de material plástico deberán estar libres de cloruros.
En el caso de pretensado interior, cuando se desea conseguir un aislamiento eléctrico para los
tendones, bajo presiones y con radios de curvatura similares a las de fleje metálico, pueden emplearse:
Tubos metálicos
rígidos.
Con un espesor mínimo de 2 mm, presentan características resistentes muy superiores
a las vainas y se utilizan tanto en pretensado interior como exterior. Debe tenerse en
cuenta, en pretensado interior, la escasa adherencia del tubo liso con el hormigón y
con la lechada.
Admiten por sí solas altas presiones interiores y por lo tanto son recomendadas para
conseguir estanqueidad total en estructuras con alturas de inyección considerables.
También son apropiadas para trazados con radios de curvatura pequeños.
Tubos de
polietileno de alta
densidad
Tendrán el espesor necesario para resistir una presión nominal interior de 0,63 N/mm
2
en tubos de baja presión, en PE80, y de 1 N/mm2
para tubos de alta presión en PE80 ó
PE100. Se suelen utilizar para la protección de los tendones en pretensado exterior.
Tubos de goma
hinchables
Deben tener la resistencia adecuada a su función y se recuperan una vez endurecido
el hormigón. Para extraerlos, se desinflan y se sacan de la pieza tirando por un
extremo. Pueden utilizarse para elementos de gran longitud con tendones de trazado
recto, poligonal o curvo.
Salvo demostración contraria, no se recomienda este tipo de dispositivo como vaina de
protección, ya que desaparece la función pantalla contra la corrosión. Está
recomendada en elementos prefabricados con juntas conjugadas, estando en este
caso el tubo de goma insertado dentro de las propias vainas de fleje metálico, durante
el hormigonado, con el fin de garantizar la continuidad del trazado del tendón en las
juntas, evitando puntos de inflexión o pequeños desplazamientos.

81
Los accesorios auxiliares de inyección más utilizados son:
Tubo de purga o
purgador
Pequeño segmento de tubo que comunica los conductos de pretensado con el
exterior y que se coloca, generalmente, en los puntos altos y bajos de su trazado
para facilitar la evacuación del aire y del agua del interior de dichos conductos y
para seguir paso a paso el avance de la inyección. También se llama respiradero.
Boquilla de
inyección
Pieza que sirve para introducir el producto de inyección en los conductos en los
que se alojan las armaduras activas. Para la implantación de las boquillas de
inyección y tubos de purga se recurre al empleo de piezas especiales en T.
Separador Pieza generalmente metálica o de plástico que, en algunos casos, se emplea para
distribuir uniformemente dentro de las vainas las distintas armaduras
constituyentes del tendón.
Trompeta de
empalme
Es una pieza, de forma generalmente troncocónica, que enlaza la placa de reparto
con la vaina. En algunos sistemas de pretensado la trompeta está integrada en la
placa de reparto.
Tubo matriz Tubo, generalmente de polietileno, de diámetro exterior algo inferior al interior de
la vaina, que se dispone para asegurar la suavidad del trazado.
Productos de inyección
Con el fin de asegurar la protección de las armaduras activas contra la corrosión, en el caso de tendones
alojados en conductos o vainas dispuestas en el interior de las piezas, deberá procederse al relleno de
tales conductos o vainas, utilizando un producto de inyección adecuado. Los productos de inyección
pueden ser adherentes o no. Estarán exentos de cloruros, sulfuros, nitratos, etc., que supongan un peligro
para las armaduras, el propio material de inyección o el hormigón de la pieza.
Productos de inyección adherentes
Están constituidos por lechadas o morteros de cemento, cuyos componentes deberán cumplir lo
especificado en los Artículos 26, 27, 28 y 29 de esta Instrucción.
Cemento El cemento será Portland, del tipo CEM I. Para poder utilizar otros tipos de cementos será
precisa una justificación especial.
Agua No debe contener más de 300 mg/l de ión cloruro ni más de 200 mg/l de ión sulfato.
Áridos Los áridos utilizados para la preparación del material de inyección, deberán estar
constituidos por granos silíceos o calcáreos, sin iones ácidos ni partículas laminares como
mica o pizarra.
Aditivos No pueden contener sustancias peligrosas para el acero de pretensado, especialmente
tiocianatos, nitratos, formiatos y sulfuros y deben además cumplir los siguientes requisitos:
- contenido < 0,1%
- Cl- < 1 g/l de aditivo líquido
- El pH debe estar entre los límites definidos por el fabricante
- El extracto seco debe estar en un ± 5% del definido por el fabricante
Podrán emplearse otros materiales como productos de inyección adherentes, siempre que se compruebe
que no afectan negativamente a la pasividad del acero y cumplan las mismas condiciones que las
lechadas y morteros de inyección.
Además, las lechadas y morteros de inyección deben tener las siguientes propiedades determinadas
mediante UNE-EN 445.
La fluidez medida mediante el método del cono de Marsh, de 100 mm de diámetro, debe ser menor
que 25 s en el rango de temperaturas especificado por el fabricante, tanto inmediatamente después
del amasado como 30 minutos después o hasta terminar la inyección o el tiempo definido por el
fabricante o prescrito por el proyectista. En el caso de lechadas tixotrópicas su fluidez se debe medir
con un viscosímetro y debe estar comprendida entre 120 g/cm
2
y 200 g/cm
2
.

82
La cantidad de agua exudada después de 3 h debe ser menor que el 2% en el ensayo del tubo de
exudado en el rango de temperaturas definido por el fabricante.
La reducción de volumen no excederá del 1%, y la expansión volumétrica eventual será inferior al
5%. Para las lechadas fabricadas con agentes expansivos, no se admite ninguna reducción de
volumen.
La relación agua/cemento deberá ser menor o igual que 0,44.
La resistencia a compresión debe ser mayor o igual que 30 N/mm² a los 28 días.
El fraguado no debe empezar antes de las 3 h en el rango de temperaturas definido por el fabricante.
El final del fraguado no debe exceder de las 24 h.
La absorción capilar a los 28 días debe ser menor que 1g/cm
2
.
Productos de inyección no adherentes
Estos productos están constituidos por grasas, ceras, polímeros, productos bituminosos, poliuretano o, en
general, cualquier material adecuado para proporcionar a las armaduras activas la necesaria protección
sin que se produzca adherencia entre éstas y los conductos.
El fabricante debe garantizar la estabilidad física y química del producto seleccionado durante toda la vida
útil de la estructura o durante el tiempo de servicio del producto, previsto en el proyecto, en el caso de que
éste vaya a ser repuesto periódicamente durante la vida útil de la estructura.
Para poder utilizar los productos de inyección no adherentes será preciso que estos aparezcan como
parte del documento de idoneidad técnico europeo del sistema de pretensado, y por tanto, conformes con
la Guía ETAG 013, Anejo C.4.
2.7. Piezas de entrevigado en forjados. (Artículo 36º)
Una pieza de entrevigado es un elemento prefabricado con función aligerante o colaborante destinada
a formar parte, junto con las viguetas o nervios, la losa superior hormigonada en obra y las armaduras
de obra, del conjunto resistente de un forjado.
Colaborantes.
Pueden ser de cerámica
o de hormigón u otro
material resistente.
Su resistencia a compresión no será menor que la resistencia de proyecto
del hormigón vertido en obra con que se ejecute el forjado. Puede
considerarse que los tabiquillos de estas piezas adheridas al hormigón
forman parte de la sección resistente del forjado.
La carga de rotura a flexión para cualquier pieza de entrevigado debe
ser mayor que 1,0 kN determinada según UNE 53981 para las piezas de
poliestireno expandido y según UNE 67037, para piezas de otros
materiales.
En piezas de entrevigado cerámicas, el valor medio de la expansión
por humedad, determinado según UNE 67036, no será mayor que 0,55
mm/m, y no debe superarse en ninguna de las mediciones individuales
el valor de 0,65 mm/m. Las piezas de entrevigado que superen el valor
límite de expansión total podrán utilizase, no obstante, siempre que el
valor medio de la expansión potencial, según la UNE 67036,
determinado previamente a su puesta en obra, no sea mayor que 0,55
mm/m.
Aligerantes
Pueden ser de cerámica,
hormigón, poliestireno
expandido u otros
materiales
suficientemente rígidos.
El comportamiento de reacción al fuego de las piezas que estén o
pudieran quedar expuestas al exterior durante la vida útil de la
estructura, cumplirán con la clase de reacción al fuego que sea exigible.
En el caso de edificios, deberá ser conforme con el apartado 4 de la
sección SI.1 del Documento Básico DB SI “Seguridad en caso de
incendio” del Código Técnico de la Edificación, en función de la zona en
la que esté situado el forjado. Dicha clase deberá esta determinada
conforme a la norma UNE EN 13501-1 según las condiciones finales de
utilización, es decir, con los revestimientos con los que vayan a contar
las piezas. Las bovedillas fabricadas con materiales inflamables deberán
resguardarse de la exposición al fuego mediante capas protectoras
eficaces. La idoneidad de las capas de protección deberá ser justificada
empíricamente para el rango de temperaturas y deformaciones
previsibles bajo la actuación del fuego de cálculo.

83
3. DOSIFICACION DEL HORMIGÓN.
El estudio de la composición de un hormigón consiste en determinar la mezcla óptima de los
distintos áridos disponibles para que el resultante sea lo más compacto posible y envolverlo
con la cantidad idónea de cemento y agua para obtener un material cualidades sean las
necesarias para la construcción de una obra o parte de ella.
La selección de las materias primas y la dosificación del hormigón deberá hacerse siempre a la
vista de las características particulares de la obra o parte de la misma de que se trate, así
como de la naturaleza de las acciones o ataques que sean de prever en cada caso.
Dosificación de materiales componentes
La dosificación de cemento, áridos, y en su caso, de las adiciones, se realizará en peso, y
deberá ajustarse a lo especificado para conseguir una adecuada uniformidad entre amasadas.
Áridos Los áridos se dosificarán en peso, teniendo en cuenta las correcciones por
humedad (la central dispondrá de sistemas automáticos de medición de la
humedad superficial).
El árido deberá componerse de al menos dos fracciones granulométricas, para
tamaños máximos iguales o inferiores a 20 mm, y de tres fracciones
granulométricas para tamaños máximos mayores.
Si se utiliza un árido total suministrado, el fabricante del mismo deberá
proporcionar la granulometría y tolerancias de fabricación del mismo, a fin de
poder definir un huso granulométrico probable que asegure el control de los áridos
de la fórmula de trabajo.
La tolerancia en peso de los áridos, tanto si se utilizan básculas distintas para
cada fracción de árido, como si la dosificación se realiza acumulada, será del
±3%.
Cemento El cemento se dosificará en peso, utilizando básculas y escalas distintas de las
utilizadas para los áridos. La tolerancia en peso de cemento será del ±3 por 100.
Adiciones Cuando se utilicen, las adiciones se dosificarán en peso, empleando básculas y
escalas distintas de las utilizadas para los áridos. La tolerancia en peso de
adiciones será del ± 3 por 100.
Aditivos Los aditivos pulverulentos deberán ser medidos en peso, y los aditivos en pasta o
líquidos, en peso o en volumen.
En ambos casos, la tolerancia será el ±5% del peso o volumen requeridos.
La incorporación de aditivos puede realizarse bien en planta bien o en obra. Sin
embargo, en algunas ocasiones, para conseguir hormigones de características
especiales puede ser conveniente la combinación de ambas situaciones.
Agua El agua de amasado está constituida, fundamentalmente, por la directamente
añadida a la amasada, la procedente de la humedad de los áridos y, en su caso,
la aportada por aditivos líquidos.
El agua añadida directamente a la amasada se medirá por peso o volumen, con
una tolerancia del ±1%.
En el caso de amasadoras móviles (camiones hormigonera) se medirá con
exactitud cualquier cantidad de agua de lavado retenida en la cuba para su
empleo en la siguiente amasada. Si esto es prácticamente imposible, el agua de
lavado deberá ser eliminada antes de cargar la siguiente amasada del hormigón.
El agua total se determinará con una tolerancia del ±3% de la cantidad total
prefijada.

84
Se respetarán siempre las limitaciones:
a) La resistencia mecánica.
b) La consistencia.
c) El tipo de ambiente.
d) Máxima relación agua/cemento. (según 37.3.2.).
e) Mínimo contenido de cemento.
Requisitos adicionales:
f) Mínimo contenido de aire ocluido.
g) Utilización de un cemento resistente a los sulfatos.
h) Utilización de un cemento resistente al agua de mar.
i) Resistencia frente a la erosión.
j) Resistencia frente a las reacciones álcali-árido.
Para establecer la dosificación se deberá recurrir a ensayos previos en laboratorio, con objeto
de conseguir que el hormigón resultante satisfaga las condiciones que se le exigen (Art. 31º y
37º, y las especificadas en el Pliego de Prescripciones Técnicas Particulares del proyecto).
Se podrá prescindir de ensayos previos cuando el constructor pueda justificar
documentalmente que, con los materiales, dosificación y proceso de ejecución previstos, es
posible conseguir un hormigón que posea la resistencia y condiciones exigidas.
3.1. Determinación de la resistencia media.
- Resistencia característica (fCK o resistencia de proyecto). Es el valor que se adopta en el
proyecto para la resistencia a compresión, como base de los cálculos.
La resistencia a comprensión simple se determina mediante ensayo de rotura de probetas.
Como las probetas proporcionan datos diversos es necesario obtener un valor que defina el
resultado del muestreo.
Se define como Resistencia Característica del hormigón al valor que presenta un grado de
confianza del 95% (existe una probabilidad de 0’95 de que se presenten valores individuales
de resistencia de probetas mayores que fCK (N/mm2).
Valor mínimo de la resistencia
En los hormigones estructurales, la resistencia de proyecto fck no será inferior a 20
N/mm² en hormigones en masa, ni a 25 N/mm² en hormigones armados o pretensados.
Los hormigones no estructurales (hormigones de limpieza, hormigones de relleno,
bordillos y aceras), no tienen que cumplir este valor mínimo de resistencia ni deben
identificarse con el formato de tipificación del hormigón estructural ni les es de aplicación el
articulado, ya que se rigen por lo indicado en el Anejo nº 18 de la EHE-08.
- Resistencia característica real, (fc real) , de obra es el valor que corresponde al cuantil del
5 por 100 en la distribución de resistencia a compresión del hormigón colocado en obra.
- Resistencia característica estimada (fc est) o Resistencia media ( fcm). Es la media
aritmética de los valores de rotura de un número finito de probetas. En obra hay que
conseguir un hormigón de resistencia tal que supuesto que se ensayase un número de
probetas muy grande de dicho hormigón, el 95% darían valores iguales o superiores a fCK.
El hormigón se dosificará para que fcm sea superior a fCK.
Se tendrá que tener en cuenta las condiciones previstas en la ejecución de la obra.

85
3.2. Consistencia del hormigón.
La docilidad es la facilidad con que cantidades dadas de áridos, cemento y agua se transforman en
hormigón, y después éste, es manejado, transportado, colocado y compactado, ya sea en moldes o
encofrados con la mínima perdida de homogeneidad, es decir, sin que se produzca segregación y
exudación.
La docilidad del hormigón será la necesaria para que, con los métodos previstos de puesta
en obra y compactación, el hormigón rodee las armaduras con los recubrimientos exigibles y
rellene completamente los encofrados sin que se produzcan coqueras.
Depende de las características y proporciones de los componentes que forman el hormigón.
- Cantidad de agua amasada (+ agua → + docilidad).
- Granulometría (+ arena → + dócil).
- Tipo árido (+ redondeado → + dócil).
- Contenido de cemento (+ cemento y + fino → + dócil).
- Plastificante.
En función del tipo de elemento a hormigonar, sus características (tamaño de la sección, distancia
entre barras…) y según la forma de compactación prevista se fija la consistencia que ha de tener
el hormigón.
Ensayo de Asentamiento (Cono de Abrams). UNE-EN 12350-2.
Se coloca el hormigón (siempre que el tamaño máximo del árido sea < 40 mm) en un molde metálico
troncocónico de 30 cm. de altura y de 10 y 20 cm. de diámetro, superior e inferior respectivamente.
- Se humedece el molde si se coloca sobre una bandeja de chapa no absorbente y de forma rectangular
también ligeramente humedecida.
- Se llena el molde en tres capas (1/3 V).
- Cada capa se compacta con una barra compactadora (UNE
83.301) 25 golpes.
- Compactada la última capa se retira el sobrante con una
espátula.-
- Se saca el molde levantándolo en sentido vertical.
Se determina el índice de consistencia del hormigón fresco midiendo la diferencia entre la altura del molde
y el punto más alto de la muestra después del ensayo.
Tipo de
consistencia
Valor límite del
asentamiento del
cono en cm
La consistencia del hormigón se especificará en el Pliego de
Prescripciones Técnicas Particulares, definiendo el tipo o el
valor numérico de su asentamiento en cm.
Seca (S) 0-2
Plástica (P) 3-5
Salvo en aplicaciones específicas que así lo requieran, se evitará
el empleo de las consistencias seca y plástica.
Blanda (B) 6-9
Fluida (F) 10-15
Liquida (L) 16-20 No podrá emplearse la consistencia líquida, salvo que se consiga
mediante el empleo de aditivos superplastificantes.

86
Consistómetro VeBe. UNE 83814.
El vibro-consistómetro VeBe es una variante mecanizada, y
ampliada, del tradicional método del cono de Abrams, para
hormigones muy secos que darían asientos nulos.
Emplea un cono de Abrams, situado en el interior de un recipiente
cilíndrico que, a su vez, va apoyado sobre una mesa vibratoria de
amplitud y frecuencia normalizadas.
La masa del hormigón se coloca en el cono por picado con barra
y, después de desmoldar, se apoya sobre el material un disco
horizontal de plástico de un diámetro ligeramente inferior al del
recipiente cilíndrico, con libertad de desplazamiento vertical.
Cuando se comunica la vibración el disco sigue en su descenso al
asentamiento del material, hasta que llega un momento en que se
detiene.
El tiempo transcurrido en esta operación es función de la
consistencia del hormigón.
La consistencia se mide por el número de segundos necesarios para que el tronco de cono formado por
el hormigón con el Cono de Abrams experimente, sometido a la vibración en mesa, un asiento
determinado.
Tipo de consistencia TIEMPO VEBE
Extremadamente Seca 30 s. – 18 s.
Muy seca 18 s. – 10 s.
Seca 10 s. – 5 s.
Factor de compactación.
Se utiliza en aquellas mezclas de hormigón de baja trabajabilidad,
que prácticamente no presentan asentamiento con el cono de
Abrams.
El aparato de medida consta de dos tolvas troncocónicas, con una
trampilla de cierre cada una, y un molde cilíndrico situado en la
parte inferior. Estos tres elementos van montados sobre un
bastidor de acero, de tal manera que sus ejes son coincidentes.
Después de llenar la primera tolva con hormigón, el material pasa
a la segunda tolva y después al molde cilíndrico, abriendo las
correspondientes trampillas. Se enrasa el hormigón (sin
compactarlo) en el molde y se pesa (P1). Inmediatamente
después se coloca el molde en una mesa vibratoria y se añade
hormigón hasta que se considere que no admite más. Se enrasa y
pesa de nuevo (P2).
El "factor de compactación" se determina como el cociente entre
el peso del hormigón colocado en caída libre de la tolva y el peso
obtenido por vibración y rellenado del molde, es decir:

87
Mesa de sacudidas. Este ensayo se fundamenta en medir el escurrimiento o aumento de
diámetro que experimenta la base inferior de un tronco de cono de hormigón situado sobre una
mesa circular al someterla a 15 sacudidas durante 15 segundos.
3.2.1. Control de la consistencia del hormigón.
Se determinará su valor:
- Siempre que se fabriquen probetas para controlar la resistencia.
- En los casos previstos en la EHE-08 para control reducido.
- Cuando lo ordene la Dirección de Obra.
El ensayo se realiza mediante dos tomas situadas entre 1/4 y 3/4 de la descarga de la cuba.
Obtenida la media aritmética de los descensos de las dos tomas, el valor resultante debe estar
comprendido dentro del intervalo correspondiente, si la consistencia se ha definido por su tipo y
dentro de la tolerancia si se ha definido por su asiento
El incumplimiento de las condiciones anteriores implicará el rechazo automático de la amasada
correspondientes.

88
3.3. El tipo de ambiente.
El tipo de ambiente al que está sometido un elemento estructural viene definido por el conjunto
de condiciones físicas y químicas a las que está expuesto, y que puede llegar a provocar su
degradación como consecuencia de efectos diferentes a los de las cargas y solicitaciones
consideradas en el análisis estructural.
El tipo de ambiente viene definido por la combinación de :
- Procesos de corrosión de las armaduras. (Clase general de exposición).
- Procesos de deterioro del hormigón diferentes de la corrosión de armaduras. (Clase
específica de exposición).
Todo elemento estructural estará sometido a una única clase o subclase general de exposición.
Un elemento puede estar sometido a ninguna, a una o a varias clases específicas de
exposición relativas a otros procesos de degradación del hormigón. Por el contrario, un
elemento no podrá estar sometido simultáneamente a más de una de las subclases definidas
para cada clase específica de exposición.

89

90
3.4. Máxima relación agua/cemento y mínimo contenido de cemento. (según 37.3.2.).
Una vez definidas las condiciones de puesta en obra, la consistencia, y teniendo una
aproximación de la cantidad de agua, se estudia la relación agua/cemento, relacionada además
con la durabilidad del hormigón (capacidad de comportarse satisfactoriamente frente a las
acciones físicas o químicas agresivas y proteger adecuadamente las armaduras y demás
elementos metálicos embebidos en el hormigón durante la vida de servicio de la estructura).
Se dosificará el hormigón con arreglo a los métodos que se consideren oportunos
respetando siempre las limitaciones siguientes:
- La cantidad mínima de cemento por metro cúbico de hormigón.
- La cantidad máxima de cemento por metro cúbico de hormigón será de 400 kg. En
casos excepcionales, previa justificación experimental y autorización expresa de la
Dirección de Obra, se podrá superar dicho límite.
- La relación agua/cemento.
La cantidad mínima necesaria de cemento por metro cúbico de hormigón depende, en
particular, del tamaño de los áridos, debiendo ser más elevada a medida que disminuye dicho
tamaño, y más reducida a medida que aumenta el tamaño de éstos.
I. Según las clases de exposición a las que vaya a estar sometido el hormigón se
cumplirán las especificaciones de la tabla 37.3.2.a:
II. Si el tipo de ambiente incluye una o más clases específicas de exposición, se
fijará para cada parámetro el criterio más exigente de entre los establecidos para las
clases en cuestión.
III. Cuando se utilicen adiciones en la fabricación del hormigón, se podrá tener en
cuenta su empleo a los efectos del cálculo del contenido de cemento y de la relación
agua/cemento. A tales efectos, se sustituirá para entrar en la tabla 37.3.2.a el
contenido de cemento C (kg/m³) por C+KF, así como la relación A/C por A/(C+KF)
siendo F(kg/m³) el contenido de adición y K el coeficiente de eficacia de la misma.
Cenizas volantes. Se tomará un valor de K no superior a 0,20 si se emplea un
cemento CEM I 32,5, ni superior a 0,40 en el caso de cementos CEM I con otras
categorías resistentes superiores. La D.F. podrá admitir, bajo su responsabilidad,
valores superiores del coeficiente de eficacia pero no mayores de 0,65, siempre que
ello se deduzca como una estimación centrada en mediana del valor característico real,
definido como el cuantil del 5% de la distribución de valores de K. La estimación
referida procederá de un estudio experimental que deberá ser validado previamente por
el correspondiente organismo certificador del hormigón y que no sólo tenga en cuenta
la resistencia sino también el comportamiento frente a la agresividad específica del
ambiente al que va a estar sometida la estructura.
Clase de exposiciónTipo de
hormigón
I IIa IIb IIIa IIIb IIIc IV Qa Qb Qc H F E
masa 0,65 - - - - - - 0,50 0,50 0,45 0,55 0,50 0,50
armado 0,65 0,60 0,55 0,50 0,50 0,45 0,50 0,50 0,50 0,45 0,55 0,50 0,50
Máxima
relación
a/c
pretensado 0,60 0,60 0,55 0,50 0,45 0,45 0,45 0,50 0,45 0,45 0,55 0,50 0,50
masa 200 - - - - - - 275 300 327 275 300 275
armado 250 275 300 300 325 350 325 325 350 350 300 325 300
Mínimo
contenido
de cemento
(kg/m
3
) pretensado 275 300 300 300 325 350 325 325 350 350 300 325 300

91
Humo de sílice. Se tomará un valor de K no superior a 2, excepto en el caso de
hormigones con relación agua/cemento mayor que 0,45 que vayan a estar sometidos a
clases de exposición H ó F en cuyo caso para K se tomará un valor igual a 1.
IV. En el caso de utilización de adiciones, los contenidos de cemento no podrán ser
inferiores a 200, 250 ó 275 kg/m3
, según se trate de hormigón en masa, armado o
pretensado.
El contenido máximo de cemento del hormigón está limitado a 400 Kg/m3
, salvo casos
excepcionales, previa justificación experimental y autorización expresa de la Dirección
de Obra.
- El peligro de emplear mezclas muy ricas en cemento, reside en los fuertes valores que, en
tales casos, pueden alcanzar la retracción y el calor de fraguado en las primeras edades.
- Sin embargo, relaciones agua/cemento bajas, deben ser compatibles con una adecuada
trabajabilidad del hormigón que permita su adecuada compactación y minimice los
fenómenos de segregación, lo que requerirá, en ocasiones, la utilización de contenidos de
cemento superiores a los estrictamente necesarios, o bien el empleo de aditivos reductores
de agua.
Una forma de garantizar la durabilidad del hormigón, así como su colaboración a la
protección de las armaduras frente a la corrosión, consiste en obtener un hormigón con una
permeabilidad reducida. Para obtenerla son decisivas la elección de una relación agua
cemento suficientemente baja, la compactación idónea del hormigón, un contenido adecuado
de cemento y la hidratación suficiente de éste, conseguida por un cuidadoso curado.
3.5. Correcciones y ensayos.
Una vez establecidas las proporciones de la mezcla, deben efectuarse ensayos para
comprobar que las hipótesis de partida se cumplen tanto en resistencia como en
trabajabilidad.
CUANDO AUMENTA… LA TRABAJABILIDAD LA RESISTENCIA
LA FINURA DE LA ARENA
RELACIÓN GRANA/ARENA
LA CANTIDAD DE AGUA
TAMAÑO MÁXIMO ARIDO
CONTENIDO AIRE OCLUIDO
AUMENTA
DISMINUYE
AUMENTA
DISMINUYE
AUMENTA
DISMINUYE
AUMENTA
DISMINUYE
AUMENTA
DISMINUYE
Se realizará distintos ensayos y en función de los resultados se retocarán las dosis, teniendo
en cuenta:
- Con áridos de machaqueo conviene aumentar algo el árido más fino.
- Para hormigón vibrado puede aumentarse algo el árido más grueso.
- En dosis superiores a 300 Kg./m3
de cemento puede disminuirse algo el árido más fino, al
revés dosis inferiores.
- En hormigones con aire ocluido debe disminuirse la arena en un volumen igual al del aire
ocluido.
- El aumento de un saco de cemento (50 kg.) por m3
de hormigón produce un aumento
aproximado de resistencia de 25 kg./cm2
.
3.6. Durabilidad.
La durabilidad del hormigón es la capacidad de comportarse satisfactoriamente frente a
las acciones físicas o químicas agresivas y proteger adecuadamente las armaduras y
demás elementos metálicos embebidos en el hormigón durante la vida de servicio de la
estructura.

92
Condiciones de calidad
Las condiciones de calidad exigidas al hormigón se especificarán en el Pliego de
Prescripciones Técnicas Particulares, siendo siempre necesario indicar las referentes a su
resistencia a compresión, su consistencia, tamaño máximo del árido, el tipo de
ambiente a que va a estar expuesto, y, cuando sea preciso, las referentes a prescripciones
relativas a aditivos y adiciones, resistencia a tracción del hormigón, absorción, peso
específico, compacidad, desgaste, permeabilidad, aspecto externo, etc.
Estas condiciones deberán ser satisfechas por las cantidades de hormigón fabricadas de una
vez (amasada o –a efectos de control- todo el hormigón fabricado en un intervalo de tiempo
determinado y en las mismas condiciones esenciales) componentes del total.
Las obras de hormigón deben proyectarse no solo para que resistan las acciones mecánicas
previstas sin que alcancen su estado límite de agotamiento, sino, también, para que resistan
aquellas acciones ambientales de tipo físico o químico que puedan deteriorarlas reduciendo su
vida de servicio o exigiendo para su conservación un costo importante de mantenimiento o
reparación.
En la protección frente a los agentes físicos y químicos agresivos, las medidas preventivas
suelen ser las más eficaces y menos costosas. Como la durabilidad del hormigón esta muy
relacionada con la porosidad del mismo y la permeabilidad, generalmente, un hormigón armado
sano y compacto, cuando se encuentra sometido a unas condiciones normales de ambiente y
de desgaste, presenta una buena protección frente a la corrosión del acero.
Por ello, la durabilidad es una cualidad que debe tenerse en cuenta durante la realización
del proyecto, estudiando la naturaleza e intensidad potencial previsible del medio agresivo y
seleccionando las formas estructurales, los materiales, las dosificaciones y los procedimientos
de puesta en obra más adecuados en cada caso.
Durabilidad del hormigón y de las armaduras (Cap. VII, Artículo 37º)
Una estructura durable debe conseguirse con una estrategia capaz de considerar todos los
posibles factores de degradación y actuar consecuentemente sobre cada una de las fases de
proyecto, ejecución y uso de la estructura.
Durabilidad en
la fase de
proyecto
El proyecto de una estructura de hormigón debe incluir las medidas
necesarias para que la estructura alcance la duración de la vida útil
(según Art. 5), en función de las condiciones de agresividad ambiental a
las que pueda estar sometida. Para ello, deberá incluir una estrategia de
durabilidad.
En el Anejo 9 se especifican los métodos para estimar la vida útil de una
estructura mediante la comprobación del Estado Límite de durabilidad.
El proyecto deberá definir formas y detalles estructurales que faciliten la
evacuación del agua y sean eficaces frente a los posibles mecanismos
de degradación del hormigón.
La agresividad a la que está sometida la estructura se identificará por el
tipo de ambiente. En la memoria, se justificará la selección de las clases
de exposición consideradas para la estructura. Así mismo, en los planos
se reflejará el tipo de ambiente para el que se ha proyectado cada
elemento.
Los elementos de equipamiento, tales como apoyos, juntas, drenajes,
etc., pueden tener una vida más corta que la de la propia estructura por
lo que, en su caso, se estudiará la adopción de medidas de proyecto que
faciliten el mantenimiento y sustitución de dichos elementos durante la
fase de uso.

93
Durabilidad en
la fase de
ejecución
La buena calidad de la ejecución de la obra y, especialmente, del
proceso de curado, tiene una influencia decisiva para conseguir una
estructura durable.
Las especificaciones relativas a la durabilidad deberán cumplirse en su
totalidad durante la fase de ejecución.
No se permitirá compensar los efectos derivados por el incumplimiento
de alguna de ellas, salvo que se justifique mediante la aplicación, en su
caso, del cumplimiento del Estado Límite de durabilidad (Anejo 9).
Estrategia para la durabilidad. Se tendrán en cuenta los siguientes aspectos:
a) Selección de la forma estructural.
En el proyecto se definirán los esquemas estructurales, las formas geométricas y los detalles
que sean compatibles con la consecución de una adecuada durabilidad de la estructura.
Se evitará el empleo de diseños estructurales que sean especialmente sensibles frente a la
acción del agua y se reducirá al mínimo el contacto directo entre ésta y el hormigón.
Se diseñarán los detalles de proyecto necesarios para facilitar la rápida evacuación del
agua, previendo los sistemas adecuados para su conducción y drenaje (imbornales,
conducciones, etc.). En especial, se procurará evitar el paso de agua sobre las zonas de
juntas y sellados.
Se deberán prever los sistemas adecuados para evitar la existencia de superficies
sometidas a salpicaduras o encharcamiento de agua.
Cuando la estructura presente secciones con aligeramientos u oquedades internas, se
procurará disponer los sistemas necesarios para su ventilación y drenaje.
Salvo en obras de pequeña importancia, se deberá prever el acceso a todos los elementos
de la estructura, estudiando la conveniencia de disponer sistemas específicos que faciliten
la inspección y el mantenimiento durante la fase de servicio, (según cap. XVIII).
b) Consecución de una calidad adecuada del hormigón y, en especial de su capa exterior
donde se pueden producir los procesos de deterioro.
Se entiende por un hormigón de calidad adecuada, aquel que cumpla las siguientes
condiciones:
- Selección de materias primas según los Artículos 26º al 35º.
- Dosificación adecuada, según apartados 37.3.1 y 37.3.2.
- Puesta en obra correcta, según el Artículo 71º.
- Curado del hormigón, según el apartado 71.6
- Resistencia acorde con el comportamiento estructural esperado y congruente con los
requisitos de durabilidad.
- Comportamiento conforme con el punto 37.3.1.
c) Adopción de un espesor de recubrimiento adecuado para la protección de las
armaduras.
El recubrimiento de hormigón es la distancia entre la superficie exterior de la armadura
(incluyendo cercos y estribos) y la superficie del hormigón más cercana.
- Recubrimiento mínimo de una armadura pasiva es aquel que debe cumplirse en
cualquier punto de la misma. Será objeto de control según el art. 95.
- El recubrimiento nominal es el valor que debe reflejarse en los planos, y que servirá para
definir los separadores.

94
Para garantizar estos valores mínimos, se prescribirá en el proyecto un valor nominal del
recubrimiento rnom, definido como:
rnom = rmín+ ∆r
donde: rnom Recubrimiento nominal
rmín Recubrimiento mínimo
∆r Margen de recubrimiento, según el nivel de control de ejecución, y cuyo valor será
0 mm en elementos prefabricados con control intenso de ejecución
5 mm para elementos ejecutados in situ con control intenso de ejecución
10 mm en el resto de los casos
En los casos particulares de atmósfera fuertemente agresiva o especiales riesgos de incendio,
los recubrimientos indicados deberán ser aumentados.
Recubrimientos de armaduras pasivas o activas pretesas
Los recubrimientos mínimos deberán cumplir las siguientes condiciones:
a) Cuando se trata de armaduras principales, el recubrimiento deberá ser igual o
superior al diámetro de dicha barra (o diámetro equivalente si se trata de un grupo de
barras) y a 0,80 veces el tamaño máximo del árido, salvo que la disposición de armaduras
respecto a los paramentos dificulte el paso del hormigón, en cuyo caso se tomará 1,25
veces el tamaño máximo del árido.
b) Para cualquier clase de armaduras pasivas (incluso estribos) o armaduras activas
pretesas, el recubrimiento no será, en ningún punto, inferior a los valores mínimos
siguientes.
Tabla 37.2.4.1.a. Recubrimientos mínimos (mm) para las clases generales de exposición I y II.
Tabla 37.2.4.1.b. Recubrimiento mínimo (mm) para las clases generales de exposición III y IV.
*Estas situaciones obligarían a unos recubrimientos excesivos, desaconsejables desde el punto de
vista de la ejecución del elemento. En estos casos, se recomienda comprobar el Estado Límite de
Durabilidad, a partir de las características del hormigón prescrito en el Pliego del proyecto.

95
Tabla 37.2.4.1.c. Recubrimiento mínimo (mm) para clases específicas de exposición.
(*) Estas situaciones obligarían a unos recubrimientos excesivos
(1) Estos valores corresponden a condiciones moderadamente duras de abrasión. En el caso de que se
prevea una fuerte abrasión, será necesario realizar un estudio detallado.
(2) El Autor del proyecto deberá fijar estos valores de recubrimiento mínimo y, en su caso, medidas
adicionales, al objeto de que se garantice adecuadamente la protección del hormigón y de las
armaduras frente a la agresión química concreta de que se trate.
c) En el caso de elementos (viguetas o placas) prefabricados en instalación industrial fija,
para forjados unidireccionales de hormigón armado o pretensado, el proyectista podrá
contar, además del recubrimiento del hormigón, con el espesor de los revestimientos del
forjado que sean compactos e impermeables y tengan carácter de definitivos y
permanentes. En estos casos, el recubrimiento real de hormigón no podrá ser nunca
inferior a 15 mm (ver Anejo 9).
d) El recubrimiento de las barras dobladas no será inferior a dos diámetros, medido en
dirección perpendicular al plano de la curva.
e) Cuando se trate de superficies límites de hormigonado que en situación definitiva queden
embebidas en la masa del hormigón, el recubrimiento no será menor que el diámetro de la
barra o diámetro equivalente cuando se trate de grupo de barras, ni que 0.8 veces el
tamaño máximo del árido
Cuando por exigencias de cualquier tipo (durabilidad, protección frente a incendios o utilización
de grupos de barras), el recubrimiento sea superior a 50 mm, deberá considerarse la posible
conveniencia de colocar una malla de reparto en medio del espesor del recubrimiento en la
zona de tracción, con una cuantía geométrica del 5 por mil del área del recubrimiento para
barras o grupos de barras de diámetro (o diámetro equivalente) igual o inferior a 32 mm, y del
10 por mil para diámetros (o diámetros equivalentes) superiores a 32 mm.
En piezas hormigonadas contra el terreno, el recubrimiento mínimo será 70 mm, salvo que se
haya preparado el terreno y dispuesto un hormigón de limpieza, no rigiendo en este caso lo
establecido en el párrafo anterior.

96

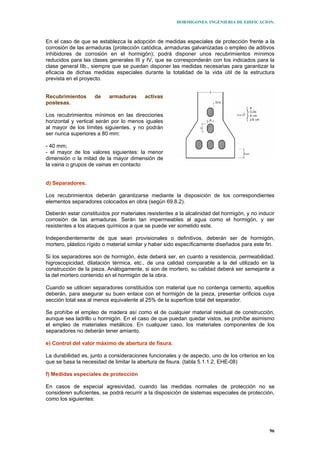

En el caso de que se establezca la adopción de medidas especiales de protección frente a la
corrosión de las armaduras (protección catódica, armaduras galvanizadas o empleo de aditivos
inhibidores de corrosión en el hormigón); podrá disponer unos recubrimientos mínimos
reducidos para las clases generales III y IV, que se corresponderán con los indicados para la
clase general IIb., siempre que se puedan disponer las medidas necesarias para garantizar la
eficacia de dichas medidas especiales durante la totalidad de la vida útil de la estructura
prevista en el proyecto.
Recubrimientos de armaduras activas
postesas.
Los recubrimientos mínimos en las direcciones
horizontal y vertical serán por lo menos iguales
al mayor de los límites siguientes, y no podrán
ser nunca superiores a 80 mm:
- 40 mm;
- el mayor de los valores siguientes: la menor
dimensión o la mitad de la mayor dimensión de
la vaina o grupos de vainas en contacto
d) Separadores.
Los recubrimientos deberán garantizarse mediante la disposición de los correspondientes
elementos separadores colocados en obra (según 69.8.2).
Deberán estar constituidos por materiales resistentes a la alcalinidad del hormigón, y no inducir
corrosión de las armaduras. Serán tan impermeables al agua como el hormigón, y ser
resistentes a los ataques químicos a que se puede ver sometido este.
Independientemente de que sean provisionales o definitivos, deberán ser de hormigón,
mortero, plástico rígido o material similar y haber sido específicamente diseñados para este fin.
Si los separadores son de hormigón, éste deberá ser, en cuanto a resistencia, permeabilidad,
higroscopicidad, dilatación térmica, etc., de una calidad comparable a la del utilizado en la
construcción de la pieza. Análogamente, si son de mortero, su calidad deberá ser semejante a
la del mortero contenido en el hormigón de la obra.
Cuando se utilicen separadores constituidos con material que no contenga cemento, aquellos
deberán, para asegurar su buen enlace con el hormigón de la pieza, presentar orificios cuya
sección total sea al menos equivalente al 25% de la superficie total del separador.
Se prohíbe el empleo de madera así como el de cualquier material residual de construcción,
aunque sea ladrillo u hormigón. En el caso de que puedan quedar vistos, se prohíbe asimismo
el empleo de materiales metálicos. En cualquier caso, los materiales componentes de los
separadores no deberán tener amianto.
e) Control del valor máximo de abertura de fisura.
La durabilidad es, junto a consideraciones funcionales y de aspecto, uno de los criterios en los
que se basa la necesidad de limitar la abertura de fisura. (tabla 5.1.1.2, EHE-08)
f) Medidas especiales de protección
En casos de especial agresividad, cuando las medidas normales de protección no se
consideren suficientes, se podrá recurrir a la disposición de sistemas especiales de protección,
como los siguientes:

97
- Aplicación de revestimientos superficiales con productos específicos para la protección del
hormigón (pinturas o revestimientos).
- Protección de las armaduras mediante revestimientos (por ejemplo, armaduras
galvanizadas).
- Protección catódica de las armaduras, mediante ánodos de sacrificio o por corriente impresa.
- Armaduras de acero inoxidable.
- Aditivos inhibidores de la corrosión.
Las protecciones adicionales pueden ser susceptibles de tener una vida útil incluso más
pequeña que la del propio elemento estructural. En estos casos, el proyecto deberá contemplar
la planificación de un mantenimiento adecuado del sistema de protección.
Durabilidad en
la fase de uso
de la estructura
La durabilidad del hormigón es la capacidad de comportarse
satisfactoriamente frente a las acciones físicas o químicas agresivas y
proteger adecuadamente las armaduras y demás elementos metálicos
embebidos en el hormigón durante la vida de servicio de la estructura.
Previamente se han tenido en cuenta una serie de conceptos
anteriormente aludidos relativos a la selección de las materias primas y
la dosificación del hormigón, que han tenido en cuenta las características
particulares de la obra o parte de la misma de que se trate, así como de
la naturaleza de las acciones o ataques que sean de prever en cada
caso.
Requisitos de dosificación y comportamiento del hormigón
a) Requisitos generales:
- Máxima relación agua/cemento.
- Mínimo contenido de cemento.
b) Requisitos adicionales:
- Mínimo contenido de aire ocluido.
- Utilización de un cemento resistente a los sulfatos.
- Utilización de un cemento resistente al agua de mar.
- Resistencia frente a la erosión.
- Resistencia frente a las reacciones álcali-árido.
Resistencia del hormigón frente a la helada
Cuando un hormigón esté sometido a una clase de exposición F, se deberá introducir un
contenido mínimo de aire ocluido del 4,5%, determinado de acuerdo con UNE-EN 12350-7.
Resistencia del hormigón frente al ataque por sulfatos
En el caso particular de existencia de sulfatos, el cemento deberá poseer la característica
adicional de resistencia a los sulfatos, según RC-08, siempre que su contenido sea igual o
mayor que 600 mg/l en el caso de aguas, o igual o mayor que 3000 mg/kg, en el caso de
suelos (excepto cuando se trate de agua de mar o el contenido en cloruros sea superior a 5000
mg/l).
Resistencia del hormigón frente al ataque del agua de mar
En el caso de que un elemento estructural armado esté sometido a un ambiente que incluya
una clase general del tipo IIIb ó IIIc, o bien que un elemento de hormigón en masa se
encuentre sumergido o en zona de carrera de mareas, el cemento a emplear deberá tener la
característica adicional de resistencia al agua de mar, según RC-08.

98
Resistencia del hormigón frente a la erosión
Cuando un hormigón vaya a estar sometido a una clase de exposición E, este será resistente a
la erosión. Para ello, se adoptarán las siguientes medidas:
- Contenido mínimo de cemento y relación máxima agua/cemento.
- Resistencia mínima del hormigón de 30 N/mm².
- El árido fino deberá ser cuarzo u otro material de, al menos, la misma dureza.
- El árido grueso deberá tener un coeficiente de Los Ángeles inferior a 30.
- No superar los contenidos de cemento en función del tamaño máximo del árido D:
D Contenido máximo de cemento
10 mm 400 kg/m³
20 mm 375 kg/m³
40 mm 350 kg/m³
- Curado prolongado, con duración, al menos, un 50% superior a la que se aplicará, a igualdad
del resto de condiciones, a un hormigón no sometido a erosión.
Resistencia frente a la reactividad álcali-árido
Las reacciones álcali-árido se pueden producir cuando concurren simultáneamente la
existencia de un ambiente húmedo (todos excepto I o IIb), la presencia de un alto contenido de
alcalinos en el hormigón y la utilización de áridos que contengan componentes reactivos.
Para prevenir las reacciones álcali-árido, se deben adoptar una de las siguientes medidas:
a) Empleo de áridos no reactivos.
b) Empleo de cementos con un contenido de alcalinos (0,658 K2O + Na2O) menor al 0,60% del
peso de cemento.
Si no es posible utilizar materias primas que cumplan las prescripciones anteriores, se realizará
un estudio específico sobre la conveniencia de adoptar una de las siguientes medidas:
a) Empleo de cementos con adiciones, salvo las de filler calizo.
b) Empleo de adiciones al hormigón.
En estos casos, puede estudiarse también la conveniencia de adoptar un método de protección
adicional por impermeabilización superficial.
Corrosión de las armaduras
Las armaduras deberán permanecer exentas de corrosión durante todo el período de vida útil
de la estructura.
Para prevenir la corrosión, se deberán tener en cuenta todas las consideraciones relativas a
los espesores de recubrimiento.
Con respecto a los materiales empleados, se prohíbe poner en contacto las armaduras con
otros metales de muy diferente potencial galvánico, salvo en el caso de sistemas de protección
catódica.
Esta Instrucción contempla la posibilidad de emplear sistemas para la protección de las
armaduras frente la corrosión.
Asimismo, se recuerda la prohibición de emplear materiales componentes que contengan
iones despasivantes, como cloruros, sulfuros y sulfatos.
Corrosión de las
armaduras pasivas
Además de la limitación específica del contenido de iones cloruro
para cada uno de los materiales componentes, se deberá cumplir
que el contenido total de cloruros en un hormigón armado u obras
de hormigón en masa que contenga armaduras no activas para
reducir la fisuración: 0,4% del peso del cemento

99
Corrosión de las
armaduras activas
En estructuras pretensadas, se prohíbe el uso de cualquier
sustancia que catalice la absorción del hidrógeno por el acero.
Además de la limitación del contenido de iones cloruro en cada uno
de los materiales componentes, el contenido total de cloruros en
un hormigón pretensado no superará el 0,2% del peso del cemento.
Se prohíbe la utilización de empalmes o sujeciones con otros
metales distintos del acero, así como la protección catódica. No se
permitirá el uso de aceros protegidos por recubrimientos metálicos.
Protección y
conservación de las
armaduras activas y
de los anclajes
Se adoptarán las precauciones necesarias para evitar que las
armaduras activas, durante su almacenamiento, colocación, o
después de colocadas en obra, experimenten daños, especialmente
entalladuras o calentamientos locales, que puedan modificar sus
características o dar lugar a que se inicie un proceso de corrosión.
3.7. Designación del hormigón
El hormigón fabricado en central podrá designarse por propiedades o, excepcionalmente, por
dosificación.
En ambos casos deberá especificarse, como mínimo:
Nunca se emplearán adiciones, ni aditivos (no incluidos en Tabla 29.2), sin el conocimiento del
peticionario, ni la autorización de la Dirección Facultativa.
Antes de comenzar el suministro, el peticionario podrá pedir al suministrador una demostración
satisfactoria de que los materiales componentes que van a emplearse cumplen los requisitos
indicados en los Artículos 26º, 27º, 28º, 29º y 30º.
Si el peticionario solicita hormigón con características especiales u otras además de las citadas
anteriormente, las garantías y los datos que el suministrador deba darle serán especificados
antes de comenzar el suministro.
Designación
del hormigón
por
propiedades.
(art. 39.2)
El suministrador establecerá la composición de la mezcla del hormigón,
garantizando al peticionario las características especificadas de tamaño
máximo del árido, consistencia y resistencia característica, así como las
limitaciones derivadas del tipo de ambiente especificado (contenido de
cemento y relación agua/cemento).
Designación
del hormigón
por
dosificación
El peticionario es responsable de la congruencia de las características
especificadas de tamaño máximo del árido, consistencia y contenido en
cemento por metro cúbico de hormigón, mientras que el suministrador
deberá garantizarlas, al igual que deberá indicar la relación agua/cemento
que ha empleado.
T-R / C / TM / A (*)
- T: H.M. (hormigón masa), H.A. (hormigón armado), H.P. (hormigón pretensado).
- Resistencia característica a compresión (N/mm2
) (Mínima 20 en HM, 25 en HA), (véase
39.1), para hormigones designados por propiedades.
- La Consistencia.
- El Tamaño Máximo del árido.
- El tipo de Ambiente al que va a estar expuesto el hormigón.
- (*) El contenido de cemento, expresado en kilos por metro cúbico (kg/m3
), para hormigones
designados por dosificación.

100
4. FABRICACIÓN Y PUESTA EN OBRA DEL HORMIGÓN. (Artículo 71. EHE-08)
Denominamos “hormigón fresco” al hormigón que por poseer plasticidad tiene la facultad de
poder moldearse. El hormigón fresco posee una vida que está comprendida entre el momento
en que abandona la amasadora u hormigonera y el momento en que se inicia el fraguado del
cemento; esta vida es variable, ya que depende de muchos factores como el tipo de cemento,
la relación agua / cemento, la temperatura, del uso de aditivos, etc.
Es un material heterogéneo en el que coexisten tres fases: - sólida → áridos + cemento
- líquida → agua.
- gaseosa → aire ocluido.
La composición de la masa del hormigón tiene una gran importancia en la cohesión de los
componentes así como en la oposición que presenta a deformarse, es decir, de la consistencia.
Esta última depende de la forma del árido, de su tamaño máximo, de la dosificación del
cemento, la cantidad de agua de amasado y del uso de aditivos o de adiciones.
La resistencia de un hormigón colocado en un molde determinado, depende del grado de
compactación que tenga y éste, a su vez, es proporcional a la aptitud de ese hormigón para
colocarse en ese molde y los medios para su compactación, es decir, su docilidad.
El hormigón debe ser homogéneo, es decir, que en cualquier parte de su masa los
distintos componentes aparecen regularmente distribuidos en toda la masa”.
La mezcla adecuada de los componentes del hormigón y la homogeneidad de la masa se logra
en la amasadora y en la hormigonera pero, esta mezcla puede dislocarse durante el transporte,
el vertido, en el paso a través de las armaduras y durante el compactado, es lo que llamamos
segregación y, es indeseable, no solo porque puede dar lugar a hormigones con coqueras,
superficies mal acabadas, sobre todo por la repercusión negativa que tiene en la durabilidad y
en las resistencias mecánicas.
Segregación: Separación de los gruesos por una parte y los finos por otro.
Exudación: Es una forma de segregación en la que el agua tiende a elevarse hacia la
superficie del hormigón como consecuencia de la incapacidad de los áridos de
arrastrarla con ellos al irse compactando.
Decantación: los granos gruesos caen al fondo y el mortero queda en la superficie.
La fabricación del hormigón, así como su puesta en obra tiene una gran importancia en las
características del producto obtenido.
4.1. Instalaciones de fabricación del hormigón.
El hormigón estructural requiere estar fabricado en centrales, entendiéndose como tales al
conjunto de instalaciones y equipos que comprende:
- Almacenamiento de materiales componentes, (se almacenarán y transportarán de forma
tal que se evite todo tipo de entremezclado, contaminación, deterioro o cualquier otra
alteración significativa en sus características).
- Instalaciones de dosificación. La dosificación de cemento, de los áridos, y en su caso, de
las adiciones, se realizará en peso.
- Equipo de amasado. Las materias primas se amasarán de forma tal que se consiga su
mezcla íntima y homogénea, debiendo resultar el árido bien recubierto de pasta de cemento.
- Equipos de transporte, en su caso.
- Control de producción.

101
En cada central habrá una persona
responsable de la fabricación, con
formación y experiencia suficiente, que
estará presente durante el proceso de
producción y que será distinta del
responsable del control de producción.
Las centrales pueden pertenecer o no a
las instalaciones propias de la obra.
Hormigón preparado es el que se fabrica
en una central que no pertenece a las
instalaciones propias de la obra y que está
inscrita en el Registro Industrial (Ley
21/1992 de Industria y R. D. 697/1995),
estando dicha inscripción a disposición del
peticionario y de las Administraciones
competentes.
Las centrales de hormigón preparado deberán tener implantado un sistema de control de
producción que contemple la totalidad de los procesos que se lleven a cabo en las mismas y
de acuerdo con lo dispuesto en la reglamentación vigente que sea de aplicación.
En el caso de que el hormigón se fabrique en central de obra, el Constructor deberá efectuar
un autocontrol equivalente al de las centrales de hormigón preparado.
4.2. Suministro y almacenamiento de materiales componentes.
Cada uno de los materiales empleados en la fabricación del hormigón deberá suministrarse a la
central de hormigón acompañada de la documentación obligatoria según el Anejo 21, EHE-08.
Los materiales componentes se almacenarán y transportarán de forma que se evite todo tipo
de entremezclado, contaminación, segregación, deterioro o cualquier otra alteración
significativa en sus características. (Art. 26º, 27º, 28º, 29º y 30º, EHE-08).
Áridos Los áridos se almacenarán protegidos de una posible contaminación por el ambiente y,
especialmente, por el terreno, no debiendo mezclarse de forma incontrolada las
distintas fracciones granulométricas. Los silos de áridos contarán con:
- Compartimientos separados para cada fracción granulométrica necesarias de árido.
- Compartimentos adecuados, diseñados y montados de forma que pueda descargar
con eficacia, sin atascos y con una segregación mínima, sobre la tolva de la báscula.
- Medios de control para que la alimentación de estos materiales a la tolva de la
báscula pueda ser cortada con precisión cuando se llega a la cantidad deseada.
Deberán también adoptarse las necesarias precauciones para eliminar en lo posible la
segregación, tanto durante el almacenamiento como durante el transporte.
Agua Las instalaciones para almacenamiento de agua evitarán cualquier contaminación.
Cemento El suministro y almacenamiento del cemento en la central de hormigón se efectuará
conforme a lo establecido en la reglamentación específica vigente
Adiciones Para las cenizas volantes o el humo de sílice suministrados a granel se emplearán
equipos similares a los utilizados para el cemento, debiéndose almacenar en recipientes
y silos impermeables que los protejan de la humedad y de la contaminación, los cuales
estarán perfectamente identificados para evitar posibles errores de dosificación.
Aditivos Los aditivos en polvo se almacenarán en las mismas condiciones que los cementos.
Los aditivos líquidos y los pulverulentos diluidos en agua se almacenarán en depósitos
protegidos de la helada, evitando cualquier contaminación y con elementos agitadores
para mantener los sólidos en suspensión.

102
4.3. Amasado del hormigón.
El amasado del hormigón se realizará mediante uno de los procedimientos siguientes:
- Totalmente en amasadora fija.
- Iniciado en amasadora fija y terminado en amasadora móvil, antes de su transporte.
- En amasadora móvil, antes de su transporte.
Los equipos serán capaces de mezclar los componentes del hormigón de modo que el árido
esté bien recubierto de pasta de cemento, la mezcla sea homogénea y capaz de satisfacer
los dos requisitos del Grupo A y al menos dos de los del Grupo B, de la tabla 71.2.4.
(*) Por cada muestra, se fabricarán y ensayarán a compresión, a la edad 7 días, dos probetas cilíndricas
de 15 cm de diámetro y 30 cm de altura. Estas probetas serán confeccionadas, conservadas y ensayadas
según los procedimientos contemplados en el apartado 86.3. Se determinará la medida de cada una de
las dos muestras como porcentaje de la media total.
Estos equipos se examinarán con la frecuencia necesaria para detectar la presencia de
residuos de hormigón o mortero endurecido, así como desperfectos o desgastes en las paletas
o en su superficie interior, procediéndose, en caso necesario, a comprobar el cumplimiento de
los requisitos anteriores.
Las amasadoras ostentarán, en lugar destacado, una placa metálica en la que se especifique:
- Para las fijas, la velocidad de amasado y la capacidad máxima del tambor, en términos de
volumen de hormigón amasado.
- Para las móviles, el volumen total del tambor, su capacidad máxima en términos de
volumen de hormigón amasado, y las velocidades máxima y mínima de rotación.
4.3.1. Hormigón no fabricado en central.
Las dispersiones en la calidad del hormigón a que habitualmente conduce este sistema de
fabricación prohibe su empleo como norma general. En caso de utilizarse, convendrá extremar
las precauciones en la dosificación, fabricación y control.
COMPROBACIÓN DE LA HOMOGENEIDAD DEL HORMIGÓN. (Tabla 71.2.4.)
ENSAYOS
Diferencia máxima tolerada entre
los resultados de los ensayos de
dos muestras tomadas de la
descarga del hormigón (1/4 y 3/4
de la descarga)
Grupo A 1. Consistencia (UNE-EN 12350-2)
Si el asiento medio es igual o inferior a 9 cm
Si el asiento medio es superior a 9 cm
2. Resistencia (*)
En porcentajes respecto a la media
Grupo B
3. Densidad del hormigón (UNE-EN 12350-6) (kg/m
3
)
4. Contenido de aire (UNE-EN 12350-7)
En porcentaje respecto al volumen del hormigón
5. Contenido de árido grueso (UNE 7295)
En % respecto al peso de la muestra tomada
6. Módulo granulométrico del árido (UNE 7295)
3 cm
4 cm
7,5 %
16 kg/m
3
1 %
6 %
0,5
EL HORMIGÓN NO FABRICADO EN CENTRAL SÓLO PODRÁ UTILIZARSE PARA EL
CASO DE USOS NO ESTRUCTURALES, (Anejo nº 18, EHE-08).

103
La dosificación de componentes (cemento y áridos) debe realizarse en peso.
Dosificaciones de los áridos por volumen pueden originar variaciones importantes en las
características del producto final.
El amasado tiene por finalidad recubrir a los áridos de una capa de pasta de cemento y mezclar
a todos los componentes hasta conseguir una masa uniforme. Se realiza en la hormigonera o
amasadora, introduciendo los distintos componentes en el siguiente orden:
- ½ dosis de agua.
- cemento y arena.
- árido grueso.
- resto de agua.
La duración del amasado debe ser el suficiente para conseguir
una mezcla íntima y homogénea de los distintos componentes
→ El árido estará bien recubierto de la pasta de cemento en un
tiempo no inferior a noventa segundos.
A fin de evitar que en la primera amasada se quede adherido a
las paredes de la hormigonera parte del mortero del hormigón
es conveniente realizar una amasada previa con sólo mortero.
Nunca se mezclan masas con distintos tipos de cemento.
Durante el proceso de amasado puede ocurrir que la masa adquiera una rigidez prematura
(Falso fraguado). Es debido a la presencia de yeso hemihidrato en el cemento, debido a la
deshidratación parcial del yeso añadida al clinker durante la molienda. El yeso hemihidrato es
ávido de agua, rehidratandose y recristalizando. Es recomendable seguir amasando, y nunca
añadir agua pues se reduciría la resistencia del hormigón.
Una vez amasado, se transporta al tajo con las siguientes precauciones:
- No deben superarse periodos de más de una hora, normalmente, para evitar la
evaporación del agua.
- Se debe evitar la segregación de los áridos gruesos.
- Se debe transportar la masa completa de la amasadora, nunca dividir una misma
amasada.
- El medio de transporte debe estar limpio si se cambian los tipos de hormigones.
- Si al llegar al tajo, ha iniciado el fraguado, se debe desechar.
4.4. Transporte.
Para el transporte del hormigón se utilizarán procedimientos adecuados para conseguir que las
masas lleguen al lugar de entrega en las condiciones estipuladas, sin experimentar variación
sensible en las características que poseían recién amasadas.
El transporte podrá realizarse en
amasadoras móviles, a la
velocidad de agitación, o en
equipos con o sin agitadores,
siempre que tales equipos tengan
superficies lisas y redondeadas y
sean capaces de mantener la
homogeneidad del hormigón
durante el transporte y la
descarga.
El lavado de los elementos de
transporte se efectuará en balsas
de lavado específicas que
permitan el reciclado del agua.

104
- El tiempo transcurrido entre la adición de agua del amasado al cemento y a los
áridos, y la colocación del hormigón, no debe ser mayor de hora y media salvo que
se utilicen aditivos retardadores de fraguado. Dicho tiempo límite podrá disminuirse, en su
caso, cuando el Fabricante del hormigón considere necesario establecer en su hoja de
suministro un plazo inferior para su puesta en obra. En tiempo caluroso, o bajo condiciones
que contribuyan a un rápido fraguado del hormigón, el tiempo límite deberá ser inferior, a
menos que se adopten medidas especiales que, sin perjudicar la calidad del hormigón,
aumenten el tiempo de fraguado.
- Cuando el hormigón se amasa completamente en central y se transporta en amasadoras
móviles, el volumen de hormigón transportado no deberá exceder del 80% del
volumen total del tambor. Cuando el hormigón se amasa, o se termina de amasar, en
amasadora móvil, el volumen no excederá de los dos tercios del volumen total del tambor.
- Los equipos de transporte deberán estar exentos de residuos de hormigón o mortero
endurecido, para lo cual se limpiarán cuidadosamente antes de proceder a la carga de
una nueva masa fresca de hormigón.
- No deberán presentar desperfectos o desgastes en las paletas o en su superficie interior
que puedan afectar a la homogeneidad del hormigón (art. 71.2.4).
4.5. Suministro del hormigón
Cada carga de hormigón fabricado en central, tanto si ésta pertenece o no a las
instalaciones de obra, irá acompañada de una hoja de suministro cuyo contenido
mínimo se indica en el Anejo nº 21.
El comienzo de la descarga del hormigón desde el equipo de transporte del suministrador, en el
lugar de la entrega, marca el principio del tiempo de entrega y recepción del hormigón, que
durará hasta finalizar la descarga de éste.
La D.O, o la persona en quien delegue, es el responsable de que el control de recepción
se efectúe tomando las muestras necesarias, realizando los ensayos de control precisos,
y siguiendo los procedimientos indicados en el Capítulo XV.
Cualquier rechazo de hormigón basado en los resultados de los ensayos de consistencia (y
aire ocluido, en su caso) deberá ser realizado durante la entrega. No se podrá rechazar ningún
hormigón por estos conceptos sin la realización de los ensayos oportunos.
Queda expresamente prohibida la adición al hormigón de cualquier cantidad de agua u
otras sustancias que puedan alterar la composición original de la masa fresca.
No obstante, si el asentamiento es menor que el especificado, según 31.5, el suministrador
podrá adicionar aditivo plastificante o superplastificante para aumentarlo hasta alcanzar dicha
consistencia, sin que ésta rebase las tolerancias indicadas en el mencionado apartado y
siempre que se haga conforme a un procedimiento escrito y específico que previamente haya
sido aprobado por el Fabricante del hormigón. Para ello, el elemento de transporte o, en su
caso, la central de obra, deberá estar equipado con el correspondiente sistema dosificador de
aditivo y reamasar el hormigón hasta dispersar totalmente el aditivo añadido. El tiempo de
reamasado será de al menos 1 min/m3
, sin ser en ningún caso inferior a 5 minutos.
La actuación del suministrador termina una vez efectuada la entrega del hormigón y
siendo satisfactorios los ensayos de recepción del mismo.
En los acuerdos entre el peticionario y el suministrador deberá tenerse en cuenta el tiempo
que, en cada caso, pueda transcurrir entre la fabricación y la puesta en obra del hormigón.

105
4.6. Entrega y recepción (anejo 21.Documentación de suministro y control)
El Suministrador deberá entregar, previamente al suministro la documentación que se detalla
a continuación.
Documentación del distintivo de calidad
En su caso, declaración firmada por persona física con capacidad suficiente del documento
que lo acredite, donde al menos constará la siguiente información:
- Identificación de la entidad certificadora
- Logotipo del distintivo de calidad
- Identificación del fabricante
- Alcance del certificado
- Garantía que queda cubierta por el distintivo (nivel de certificación)
- Número de certificado
- Fecha de expedición del certificado
La existencia de un distintivo de calidad oficialmente reconocido podría reducir la documentación exigida
en este Anejo.
Otra documentación
Cementos La documentación a aportar será conforme a la reglamentación específica vigente.
Áridos Se entregará la documentación exigida en el marcado CE.
- Identificación del laboratorio donde se ha ensayado.
- Fecha de emisión del certificado
- Garantía de que el tratamiento estadístico es equivalente al exigido en el marcado CE
Aditivos Se entregará la documentación exigida en el marcado CE.
Adiciones Se entregará la documentación exigida en el marcado CE, en su caso.
En el caso del humo de sílice, se emitirá un certificado de ensayo con:
- Nombre del laboratorio.
- Garantía de que el tratamiento estadístico es equivalente
Agua En el caso de aguas sin antecedentes en su utilización o procedentes del lavado de las
cubas en las centrales de hormigonado, se emitirá un certificado de ensayo con:
Hormigón Se entregarán los certificados de ensayo con:
- Certificado de dosificación.
- Certificado de los ensayos: resistencia a compresión y penetración de agua
- Tipo de probeta utilizada en el ensayo de rotura a compresión
Se entregará la documentación relativa a los materiales empleados en su elaboración,
como es la correspondiente al marcado CE.
Acero para
armaduras
pasivas
Se entregará la documentación exigida en el marcado CE. Hasta la entrada en vigor del
marcado CE, se adjuntará un certificado de ensayo:
- Certificado del ensayo de doblado-desdoblado, doblado simple
Para los aceros soldables de especial ductilidad, certificados de los ensayos de fatiga y de
deformación alternativa

106

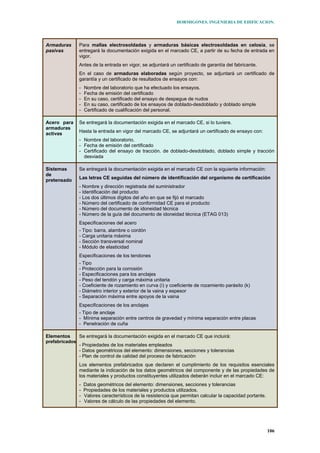

Armaduras
pasivas
Para mallas electrosoldadas y armaduras básicas electrosoldadas en celosía, se
entregará la documentación exigida en el marcado CE, a partir de su fecha de entrada en
vigor.
Antes de la entrada en vigor, se adjuntará un certificado de garantía del fabricante.
En el caso de armaduras elaboradas según proyecto, se adjuntará un certificado de
garantía y un certificado de resultados de ensayos con:
- Nombre del laboratorio que ha efectuado los ensayos.
- En su caso, certificado del ensayo de despegue de nudos
- En su caso, certificado de los ensayos de doblado-desdoblado y doblado simple
- Certificado de cualificación del personal.
Acero para
armaduras
activas
Se entregará la documentación exigida en el marcado CE, si lo tuviere.
Hasta la entrada en vigor del marcado CE, se adjuntará un certificado de ensayo con:
- Certificado del ensayo de tracción. de doblado-desdoblado, doblado simple y tracción
desviada
Sistemas
de
pretensado
Se entregará la documentación exigida en el marcado CE con la siguiente información:
Las letras CE seguidas del número de identificación del organismo de certificación
- Nombre y dirección registrada del suministrador
- Identificación del producto
- Los dos últimos dígitos del año en que se fijó el marcado
- Número del certificado de conformidad CE para el producto
- Número del documento de idoneidad técnica
- Número de la guía del documento de idoneidad técnica (ETAG 013)
Especificaciones del acero
- Tipo: barra, alambre o cordón
- Carga unitaria máxima
- Sección transversal nominal
- Módulo de elasticidad
Especificaciones de los tendones
- Tipo
- Protección para la corrosión
- Especificaciones para los anclajes
- Peso del tendón y carga máxima unitaria
- Coeficiente de rozamiento en curva (ì) y coeficiente de rozamiento parásito (k)
- Diámetro interior y exterior de la vaina y espesor
- Separación máxima entre apoyos de la vaina
Especificaciones de los anclajes
- Tipo de anclaje
- Mínima separación entre centros de gravedad y mínima separación entre placas
- Penetración de cuña
Elementos
prefabricados
Se entregará la documentación exigida en el marcado CE que incluirá:
- Propiedades de los materiales empleados
- Datos geométricos del elemento: dimensiones, secciones y tolerancias
- Plan de control de calidad del proceso de fabricación
Los elementos prefabricados que declaren el cumplimiento de los requisitos esenciales
mediante la indicación de los datos geométricos del componente y de las propiedades de
los materiales y productos constituyentes utilizados deberán incluir en el marcado CE:
- Datos geométricos del elemento: dimensiones, secciones y tolerancias
- Propiedades de los materiales y productos utilizados.
- Valores característicos de la resistencia que permitan calcular la capacidad portante.
- Valores de cálculo de las propiedades del elemento.

107
4.6.1. Recepción. Documentación durante el suministro
El comienzo de la descarga del hormigón desde el equipo de transporte del suministrador, en el
lugar de la entrega, marca el principio del tiempo de entrega y recepción del hormigón, que
durará hasta finalizar la descarga de éste.
La Dirección de Obra, o la persona en quien delegue, es el responsable de que el control de
recepción se efectúe tomando las muestras necesarias, realizando los ensayos de control
precisos.
Hormigón
Cada carga de hormigón fabricado en central, tanto si ésta pertenece o no a las instalaciones
de obra, irá acompañada de una hoja de suministro que estará en todo momento a disposición
de la Dirección de Obra, y en la que deberán figurar, como mínimo, los siguientes datos:
1. Identificación del suministrador
2. Número de serie de la hoja de suministro.
3. Nombre de la central de fabricación de hormigón.
4. Nombre del peticionario y del responsable de la recepción.
5. Fecha y hora de entrega.
6. Especificación del hormigón.
a) En el caso de que el hormigón se designe por propiedades:
- Designación de acuerdo. (T-R / C / TM / A )
- Contenido de cemento (kg/m
3
) de hormigón, con una tolerancia de ±15 kg.
- Relación agua/cemento del hormigón, con una tolerancia de ±0,02.
En el caso de que el hormigón se designe por dosificación:
- Contenido de cemento por metro cúbico de hormigón.
- Relación agua/cemento del hormigón, con una tolerancia de ±0,02.
- El tipo de ambiente.
b) Tipo, clase y marca del cemento.
c) Consistencia.
d) Tamaño máximo del árido.
e) Tipo de aditivo si lo hubiere, y en caso contrario indicación expresa de que no
contiene.
f) Procedencia y cantidad de adición (cenizas volantes o humo de sílice) si la hubiere
y, en caso contrario, indicación expresa de que no contiene.
6. Designación especifica del lugar del suministro (nombre y lugar).
7. Cantidad del hormigón que compone la carga, en metros cúbicos de
hormigón fresco.
8. Identificación del camión hormigonera (o equipo de transporte) y de la
persona que proceda a la descarga.
9. Hora limite de uso para el hormigón.
Con la entrega de cualquier material o producto, el suministrador proporcionará una hoja
de suministro en la que se recogerá la información indicada en el anejo 21

108
4.6.2. Documentación tras el suministro
Los suministradores de materiales o productos incluidos en el ámbito de esta Instrucción proporcionarán
un certificado de garantía final de suministro, en el que se recogerán la totalidad de los materiales o
productos suministrados.
Este certificado deberá mantener la necesaria trazabilidad de los materiales o productos
certificados. Se adjunta un modelo con la información mínima que deberá contener:
En el caso de haberse suministrado hormigones con cemento SR, y con el fin de garantizar la trazabilidad
de los mismos, el Suministrador de hormigón adjuntará al certificado de suministro anteriormente
definido, una copia de los albaranes o del certificado de entrega de dicho cemento en la central
suministradora de hormigón, correspondientes al periodo de suministro del hormigón.
4.6.3. Acta de toma de muestras
El acta de toma de muestras que se realice a los materiales o productos amparados por esta Instrucción
contendrá la siguiente información:
- Identificación del producto
- Fecha, hora y lugar de la toma de muestras
- Identificación y firma de los responsables presentes en la toma
- Identificación del material o producto del que se extraigan las muestras o probetas
- Número de muestras obtenidas
- Tamaño de las muestras
- Código de las muestras

109
4.7. Puesta en obra del hormigón.
No se efectuará el hormigonado en tanto no se obtenga la conformidad de la Dirección de
Obra, una vez que se hayan revisado las armaduras ya colocadas en su posición definitiva.
El hormigonado de cada elemento se realizará de acuerdo con un plan previamente
establecido en el que deberán tenerse en cuenta las deformaciones previsibles de encofrados y
cimbras.
Salvo en el caso de que las armaduras elaboradas estén en posesión de un distintivo de
calidad oficialmente reconocido y que el control de ejecución sea intenso, no podrá procederse
a la puesta en obra del hormigón hasta disponer de los resultados de los correspondientes
ensayos para comprobar su conformidad.
4.7.1. Vertido y colocación del hormigón.
Nunca se tolerará la puesta en obra de masas que acusen un principio de fraguado.
En el vertido y colocación se adoptarán las debidas precauciones para evitar la
disgregación de la mezcla.
No se colocarán en obra capas o tongadas de hormigón cuyo espesor sea superior al que
permita una compactación completa de la masa.
- No verter desde alturas superiores a 2 m.
- Se debe dirigir con canaletas que impida el choque libre con el
encofrado o armaduras.
- Se verterá por capas que se compactarán progresivamente.
- No se arroja con palas o a gran distancia.
- En hormigones inclinados, se coloca el hormigón de abajo a arriba.
Si la puesta en obra se realiza con bomba:
- La consistencia nunca proyectará directamente el
chorro sobre las armaduras.
- Ø máximo de árido < 1/4Ø tubería metálica
< 1/3 Ø tubería plástico
4.7.2. Compactación del hormigón.
La compactación del hormigón consiste en eliminar los huecos y coqueras originados durante
la puesta en obra, y que el árido alcance la ordenación que corresponde a la máxima
compacidad compatible con su granulometría.
Se realizará con procedimientos adecuados a la consistencia de las mezclas y de manera tal
que se eliminen los huecos y se obtenga un perfecto cerrado de la masa, sin que se produzca
segregación. El proceso de compactación deberá prolongarse hasta que refluya la pasta a la
superficie y deje de salir aire.

110
Una inadecuada compactación en obra puede causar defectos en los elementos
hormigonados:
- Excesiva permeabilidad en el caso de compactación insuficiente.
- Formación de una capa superficial débil en el caso de una compactación excesiva.
- Formación de coqueras cuando los áridos encuentran obstáculos.
Una compactación correcta depende de los métodos utilizados y del proceso:
- Debe realizarse junto a los fondos y paramentos de los encofrados y en los vértices y
aristas sin que el dispositivo de compactación llegue a entrar en contacto con ellos.
- No se colocarán en obra capas o tongadas de hormigón cuyo espesor sea superior al que
permita una compactación completa de la masa (normalmente entre 30 y 60 centímetros).
El espesor de las capas o tongadas estará en función del método y eficacia del
procedimiento de compactación empleado.
- El vertido en grandes montones y su posterior distribución por medio de vibradores no es
recomendable, ya que produce una notable segregación en la masa del hormigón.
En función de la consistencia y trabajabilidad del hormigón, así como del tipo de elemento
estructural, deberá emplearse el procedimiento de compactación que mejor se adapte a las
condiciones particulares de la masa, de forma que la vibración se transmita a través del
encofrado sea la adecuada para producir una correcta compactación, evitando la formación de
huecos y capas de menor resistencia.
Consistencia Tipo de compactación
Seca Vibrado enérgico
Plástica Vibrado normal
Blanda Vibrado normal o picado con barra
Fluida Picado con barra
Picado Apisonado Vibrado
Se efectúa con una barra metálica.
Se utiliza en hormigones de
consistencia blanda y fluida y
obras de poca importancia.
En obras muy armadas.
Por golpeo repetido de
un pisón.
Tongadas de 15 – 20
cm. de espesor.
Para masas de consistencia seca y para
hormigones resistentes.
Internos. Estructuras de hormigón
armado, pues permite un desencofrado
más rápido al necesitarse menos agua.
De superficie: Para pavimentos o placas
de poco espesor. El espesor de la capa
después de compactada no será mayor
de 20 centímetros.
Externos: Para prefabricados. Son
mesas que vibran.
Nota: Si son vibradores internos, su frecuencia de trabajo no debe ser inferior a 6.000 ciclos/minuto.
Deben sumergirse rápida y profundamente en la masa, cuidando de retirar la aguja con lentitud y a
velocidad constante. Cuando se hormigona por tongadas, conviene introducir el vibrador hasta que la
punta penetre en la capa subyacente, procurando mantener el aparato vertical o ligeramente inclinado.

111
4.7.3. Juntas de hormigonado
Deberán, en general, estar previstas en el proyecto, y se situarán en dirección lo más normal
posible a la de las tensiones de compresión, y allí donde su efecto sea menos perjudicial,
alejándolas, con dicho fin, de las zonas en las que la armadura esté sometida a fuertes
tracciones. Se les dará la forma apropiada que asegure una unión lo más íntima posible
entre el antiguo y el nuevo hormigón.
Cuando sean necesarias juntas de hormigonado no previstas en el proyecto se dispondrán en
los lugares que apruebe la Dirección de Obra, y preferentemente sobre los puntales de la
cimbra. No se reanudará el hormigonado de las mismas sin que hayan sido previamente
examinadas y aprobadas por el Director de Obra.
Si el plano de una junta resulta mal orientado, se demolerá la parte de hormigón necesaria para
proporcionar a la superficie la dirección apropiada.
Antes de reanudar el hormigonado, se retirará la capa superficial de mortero, dejando los
áridos al descubierto. Se limpiará la junta de suciedad o árido suelto.
El procedimiento de limpieza no producirá alteraciones en la adherencia entre la pasta y el
árido grueso, prohibiéndose el uso de productos corrosivos.
Se prohíbe hormigonar directamente sobre o contra superficies de hormigón que hayan sufrido
los efectos de las heladas. Se deberán eliminar las partes dañadas por el hielo.
El Pliego de Prescripciones Técnicas Particulares podrá autorizar el empleo de otras técnicas
para la ejecución de juntas (ejem, impregnación con productos adecuados), siempre que se
haya justificado previamente, mediante ensayos de suficiente garantía, que tales técnicas
proporcionan resultados tan eficaces como las tradicionales.
4.7.4. Curado del hormigón
Es la operación más importante del proceso de ejecución del hormigón por la
influencia decisiva que tiene en la resistencia y demás cualidades del elemento final.
Durante el fraguado y primer período de endurecimiento del hormigón, deberá asegurarse el
mantenimiento de la humedad del mismo mediante un adecuado curado.
Éste se prolongará durante el plazo necesario en función del tipo y clase del cemento, de la
temperatura y grado de humedad del ambiente, etc.
El curado podrá realizarse:
- Manteniendo húmedas las superficies de los elementos de hormigón, mediante riego
directo que no produzca deslavado.
- Protegiendo la superficie mediante recubrimientos plásticos, films … siempre que tales
métodos, especialmente en el caso de masas secas, ofrezcan las garantías que se
estimen necesarias para lograr, durante el primer período de endurecimiento, la retención
de la humedad inicial de la masa, y no contengan sustancias nocivas para el hormigón.
- Si el curado se realiza empleando técnicas especiales (curado al vapor, por ejemplo) se
procederá con arreglo a las normas de buena práctica propias de dichas técnicas, previa
autorización de la Dirección de Obra.
El agua empleada en estas operaciones deberá poseer las cualidades exigidas en el
Artículo 27º de esta Instrucción.

112
Estos métodos pueden usarse separadamente o en combinación. No todos los métodos de
curado son igualmente eficaces. En general, los métodos en los que se añade agua producen
una estructura de poros más densa que los métodos que sólo impiden la desecación del
hormigón.
Para la estimación de la duración mínima del curado existen formulas y tablas en la EHE.
4.7.5. Desencofrado, desmoldeo y descimbrado (art. 73, 74)
Los distintos elementos que constituyen los moldes, el encofrado (costeros, fondos, etc.), los
apeos y cimbras, se retirarán sin producir sacudidas ni choques en la estructura,
recomendándose, cuando los elementos sean de cierta importancia, el empleo de cuñas, cajas
de arena, gatos u otros dispositivos análogos para lograr un descenso uniforme de los apoyos.
Se tendrán también en cuenta las condiciones ambientales (por ejemplo, heladas) y la
necesidad de adoptar medidas de protección una vez que el encofrado, o los moldes, hayan
sido retirados.
Estas operaciones no se realizarán hasta que el hormigón haya alcanzado la
resistencia necesaria para soportar, con suficiente seguridad y sin deformaciones
excesivas, los esfuerzos a los que va a estar sometido durante y después del
desencofrado, desmoldeo o descimbrado.
El plazo mínimo de descimbrado dependerá, entre otros, de la evolución de la resistencia y
módulo de deformación del hormigón, de las condiciones de curado, de las características de la
estructura y de la fracción de carga muerta actuante en el momento del descimbrado.
- Para hormigones con CEM I, CEM II, y con endurecimiento en condiciones ordinarias:
Nº Días = 400 / (Q/G + 0,5) (T + 10) Q = carga máxima total
G = carga sobre el elemento + peso propio
T = tª media
- Cuando se trate de obras de importancia y no se posea experiencia de casos análogos, o
cuando los perjuicios que pudieran derivarse de una fisuración prematura fuesen grandes,
se realizarán ensayos de información (Art. 86º) para estimar la resistencia real del
hormigón y poder fijar convenientemente el momento de desencofrado, desmoldeo o
descimbrado.
- En elementos de hormigón pretensado es fundamental que el descimbrado se efectúe de
conformidad con lo dispuesto en el programa previsto a tal efecto al redactar el proyecto de
la estructura. Dicho programa deberá estar de acuerdo con el correspondiente al proceso
de tesado. En particular, en los puentes pretensados cuyo descimbrado se realice, al
menos parcialmente, mediante el tesado de los tendones de pretensado, deberán
evaluarse las acciones que la cimbra predeformada introduce sobre la estructura en el
proceso de descarga de la misma.
Los plazos de desapuntalado o descimbrado indicados en este Artículo solamente podrán
modificase si el constructor redacta un plan acorde con los medios materiales disponibles,
debidamente justificado y estableciendo los medios de control y seguridad apropiados. Todo
ello lo someterá a la aprobación de la D. F.
En forjados unidireccionales el orden de retirada de los puntales será desde el centro
del vano hacia los extremos y en el caso de voladizos del vuelo hacia el arranque. No se
intersacarán ni retirarán puntales sin la autorización previa de la D. F. No se
desapuntalará de forma súbita y se adoptarán precauciones para impedir el impacto de
las sopandas y puntales sobre el forjado.

113
4.7.6. Acabado de superficies. (art. 75)
Las superficies vistas de las piezas o estructuras, una vez desencofradas, no presentarán
coqueras o irregularidades que perjudiquen al comportamiento de la obra o a su aspecto
exterior.
En general, para el recubrimiento o relleno de las cabezas de anclaje, orificios, entalladuras,
cajetines, etc., que deba efectuarse una vez terminadas las piezas, se utilizarán morteros
fabricados con masas análogas a las empleadas en el hormigonado de dichas piezas, pero
retirando de ellas los áridos de tamaño superior a 4 mm. Todas las superficies de mortero se
acabarán de forma adecuada.
4.8. Puesta en obra del hormigón en condiciones climáticas especiales.
4.8.1. Hormigonado en tiempo frío (EHE. Art 72).
La acción del frío sobre un hormigón en periodo de fraguado o endurecimiento, retarda e
incluso anula su endurecimiento al disminuir la velocidad de hidratación del cemento, o
destruye las resistencias mecánicas del hormigón si el frío es tan intenso para que se hiele el
agua del amasado (acción expansiva del agua intersticial).
La temperatura de la masa de hormigón, en el momento de verterla en el molde o encofrado,
no será inferior a 5ºC.
Se prohíbe verter el hormigón sobre elementos (armaduras, moldes, etc.) cuya temperatura
sea inferior a cero grados centígrados.
En los casos en que, por absoluta necesidad, se hormigone en tiempo de heladas, se
adoptarán las medidas necesarias para garantizar que, durante el fraguado y primer
endurecimiento de hormigón, no se producirán deterioros locales en los elementos
correspondientes, ni mermas permanentes apreciables de las características resistentes del
material.
- Utilización de relaciones agua/cemento lo más bajas posible.
- Utilización de mayores contenidos de cemento o de cementos de mayor categoría
resistente. Con ello conseguirá acelerarse la velocidad de endurecimiento del hormigón,
aumentar la temperatura del mismo y reducir el riesgo de helada.
- El hormigón fresco debe protegerse con sacos, plástico, paja, lana de vidrio…), o mediante
cerramientos para el calentamiento del aire que rodee al elemento estructural recién
hormigonado, adoptándose medidas para mantener la humedad adecuada.
- Se utiliza agua caliente (máx. 40ºC) prolongando el amasado.
- Se calientan los áridos.
- No se verterá hormigón sobre armaduras, moldes… cuya temperatura < 0ºC.
En el caso de que se produzca algún tipo de daño, deberán realizarse los ensayos de
información (véase Artículo 86º) necesarios para estimar la resistencia realmente alcanzada,
adoptándose, en su caso, las medidas oportunas.
Si se requiere un grado o tipo de acabado por razones prácticas o estéticas, el proyecto
deberá especificar los requisitos directamente o bien mediante patrones de superficie.
En general, se suspenderá el hormigonado siempre que se prevea que, dentro de las
cuarenta y ocho horas siguientes, pueda descender la temperatura ambiente por
debajo de los cero grados centígrados.

114
El empleo de aditivos aceleradores de fraguado o aceleradores de endurecimiento o, en
general, de cualquier producto anticongelante específico para el hormigón, requerirá una
autorización expresa, en cada caso, de la Dirección de Obra. Nunca podrán utilizarse
productos susceptibles de atacar a las armaduras, en especial los que contienen ión
cloro.
4.8.2. Hormigonado en tiempo caluroso.
Se entiende por tiempo caluroso aquél en que se produzca cualquier combinación de altas
temperaturas, baja humedad relativa y alta velocidad del viento, que tiendan a empeorar la
calidad del hormigón o que puedan conferir propiedades no deseadas.
Las temperaturas elevadas del hormigón fresco aceleran el fraguado, aumentan la velocidad de
hidratación y la exigencia de agua, y conducen a una resistencia final más baja. Además, se
dificultan las condiciones de puesta en obra y aumenta la aparición de fisuras de retracción
plástica.
En consecuencia, debe tratarse de asegurar que la temperatura del hormigón en el momento
del vertido sea inferior a 35 °C en el caso de estructuras normales, y menor que 15 °C en el
caso de grandes masas de hormigón.
Cuando el hormigonado se efectúe en tiempo caluroso, se adoptarán las medidas oportunas para evitar la
evaporación del agua de amasado, en particular durante el transporte del hormigón y para reducir la
temperatura de la masa. Estas medidas deberán acentuarse para hormigones de resistencias altas.
- Los materiales constituyentes del hormigón y los encofrados o moldes destinados a
recibirlo deberán estar protegidos del soleamiento.
- Una vez efectuada la colocación del hormigón se protegerá éste del sol y especialmente
del viento, para evitar que se deseque.
- Enfriar el agua.
- Enfriar los áridos.
- Regar continuamente durante 10 días.
Si la temperatura ambiente es superior a 40 °C o hay un viento excesivo, se suspenderá
el hormigonado, salvo que, previa autorización expresa de la Dirección de Obra, se
adopten medidas especiales.

115
5. CONTROL DE LA CALIDAD DEL HORMIGÓN. CAPÍTULOS XIV, XV, XVI, XVII. EHE-08
Criterios generales del control. Artículo 78.º
La Dirección Facultativa, en representación de la Propiedad, deberá efectuar las
comprobaciones de control suficientes que le permitan asumir la conformidad de la estructura
en relación con los requisitos básicos para los que ha sido concebida y proyectada.
Cuando la Propiedad decida la realización de un control del proyecto de la estructura, podrá
comprobar su conformidad de acuerdo con lo indicado en el artículo 82º.
Durante la ejecución de las obras, la Dirección Facultativa realizara los controles siguientes:
- Control de la conformidad de los productos que se suministren a la obra (Cap. XVI)
- Control de la ejecución de la estructura (artículo 92º)
- Control de la estructura terminada (artículo 100º).
Además, la Dirección Facultativa podrá también optar, por:
- Otras alternativas de control siempre que demuestre, bajo su supervisión y
responsabilidad, que son equivalentes y no suponen una disminución de las garantías para
el usuario.
- Un sistema de control equivalente que mejore las garantías mínimas para el usuario
establecidas por el articulado, por ejemplo mediante el empleo de materiales, productos y
procesos en posesión de distintivos de calidad oficialmente reconocidos (Anejo nº 19), a los
que se les podrá aplicar las consideraciones especiales establecidas para ellos en esta
Instrucción.
En cualquier caso, debe entenderse que las decisiones derivadas del control están
condicionadas al buen funcionamiento de la obra durante su período de vida útil definido en el
proyecto.
Siempre que la legislación aplicable lo permita, el coste del control de recepción incluido en el
proyecto deberá considerarse de forma independiente en el presupuesto de la obra.

116
Definiciones. A los efectos de las actividades de control contempladas por esta Instrucción, se
define:
Partida Cantidad de producto de la misma designación y procedencia contenido en
una misma unidad de transporte (contenedor, cuba, camión, etc.) y que se
recibe en la obra o en el lugar destinado para su recepción. En el caso del
hormigón, las partidas suelen identificarse con las unidades de producto o
amasadas.
Remesa Conjunto de productos de la misma procedencia, identificados
individualmente, contenidos en una misma unidad de transporte (contenedor,
camión, etc.) y que se reciben en el lugar donde se efectúa la recepción.
Acopio Cantidad de material o producto, procedente de una o varias partidas o
remesas, que se almacena conjuntamente tras su entrada en la obra, hasta
su utilización definitiva.
Lote de
material o
producto
Cantidad de material o producto que se somete a recepción en su conjunto.
Lote de
ejecución:
Parte de la obra, cuya ejecución se somete a aceptación en su conjunto.
Unidad de
inspección:
Conjunto de las actividades, correspondientes a un mismo proceso de
ejecución, que es sometido a control para la recepción de un lote de
ejecución.
5.1. Agentes del control de la calidad
5.1.1. Dirección Facultativa
La Dirección Facultativa (En edificación, el Director de la Ejecución, según el art. 13º de la Ley
38/99, de Ordenación de la Edificación), en uso de sus atribuciones y actuando en nombre de
la Propiedad, tendrá las siguientes obligaciones respecto al control:
a) Aprobar un programa de control de calidad para la obra, que desarrolle el plan de control
incluido en el proyecto.
b) Velar por el desarrollo y validar las actividades de control en los siguientes casos:
Control de recepción de los productos que se coloquen en la obra.
Control de la ejecución.
Control de recepción de otros productos que lleguen a la obra para ser transformados
en las instalaciones propias de la misma.
La D. F. podrá requerir también cualquier justificación adicional de la conformidad de los
productos empleados en cualquier instalación industrial que suministre productos a la obra.
Asimismo, podrá decidir la realización de comprobaciones, tomas de muestras, ensayos o
inspecciones sobre dichos productos antes de ser transformados.
5.1.2. Laboratorios y entidades de control de calidad.
La Propiedad encomendará la realización de los ensayos de control a un laboratorio, y a
entidades de control de calidad otras actividades de asistencia técnica relativas al control
de proyecto, de los productos o de los procesos de ejecución empleados en la obra.
La toma de muestras podrá ser encomendada a cualquiera de estos dos agentes, siempre que
dispongan de la correspondiente acreditación (salvo que ésta no sea exigible).

117
Los laboratorios y entidades de control de calidad deberán poder demostrar su independencia
respecto al resto de los agentes involucrados en la obra. Previamente al inicio de la misma,
entregarán a la Propiedad una declaración, firmada por persona física, que lo avale y que
deberá ser incorporada por la Dirección Facultativa a la documentación final de la obra. Esta
independencia no será condición necesaria en el caso de laboratorios o Entidades
pertenecientes a la Propiedad.
Laboratorios
de control
Los ensayos para comprobar la conformidad de los productos a su recepción
en la obra en cumplimiento de la EHE-08, serán encomendados a laboratorios
privados o públicos con capacidad suficiente e independientes del resto de los
agentes que intervienen en la obra.
Los laboratorios privados deberán justificar su capacidad mediante su
acreditación conforme al R. D. 2200/95 para los ensayos correspondientes, o
bien, mediante la acreditación que otorgan las Administraciones Autonómicas
en las áreas de hormigón y su inclusión en el registro general establecido por
el R. D. 1230/89.
Podrán emplearse también laboratorios de control con capacidad suficiente y
perteneciente a cualquier Centro Directivo de las Administraciones Públicas
con competencias en el ámbito de la edificación o de la obra pública.
Si un laboratorio no pudiese realizar con sus medios alguno de los ensayos
establecidos para el control, podrá subcontratarlo a otro laboratorio, previa
aprobación de la D. F. siempre que éste último también pueda demostrar
independencia y capacidad suficiente.
Los laboratorios situados en obra, deberán estar integrados en los sistemas de
calidad de otros laboratorios (privados o públicos) que puedan demostrar su
capacidad e independencia conforme a lo indicado en los párrafos anteriores.
Entidades
de control
de calidad
El control de recepción de los productos, el control de ejecución y, en su caso,
el control de proyecto, podrán ser realizados con la asistencia técnica de
entidades de control de calidad con capacidad suficiente e independientes del
resto de los agentes que intervienen en la obra.
En el caso de obras de edificación, las entidades de control de calidad serán
aquéllas a las que hace referencia el artículo 14º de la Ley 38/1999, de
Ordenación de la Edificación.
Estas entidades podrán justificar su capacidad mediante la acreditación que
otorgan las Administraciones Autonómicas para los ámbitos de control que se
establecen en esta Instrucción.
Podrá emplearse también una entidad pública de control de calidad, con
capacidad suficiente y perteneciente a cualquier Centro Directivo de las
Administraciones Públicas con competencias en el ámbito de la edificación o
de la obra pública.
Artículo 79.º Condiciones para la conformidad de la estructura
La ejecución de la estructura se llevará a cabo según el proyecto y las modificaciones
autorizadas y documentadas por la Dirección Facultativa. Durante este proceso se
elaborará la documentación reglamentaria exigible (Anejo nº 21).

118
CONTROL DE CALIDAD DEL PROYECTO. (Capitulo XV)
El control del proyecto tiene por objeto comprobar su conformidad con esta Instrucción y con
el resto de la reglamentación que le fuera aplicable, así como comprobar su grado de
definición, la calidad del mismo y todos los aspectos que puedan incidir en la calidad final de
la estructura proyectada.
La Propiedad podrá decidir la realización del control de proyecto con la asistencia técnica de
una entidad de control de calidad al objeto de comprobar (art. 82):
- Que las obras a las que se refiere el proyecto están suficientemente definidas para su
ejecución.
- Que se cumplen las exigencias relativas a la seguridad, funcionalidad, durabilidad y
protección del medio ambiente establecidas por la presente Instrucción, así como las
establecidas por la reglamentación vigente que les sean aplicables.
El hecho de que la Propiedad decida realizar el control del proyecto, no supondrá en ningún
caso la alteración de las atribuciones y responsabilidades del Autor del proyecto.
Existen dos tipos de control; control a nivel normal y control a nivel intenso, y la
frecuencia de la comprobación nunca será inferior a lo indicado en la tabla 82.2.
Nivel de controlTipo de elemento
normal intenso
Observaciones
Zapatas 10% 20% Al menos 3 zapatas
Losas de cimentación 10% 20% Al menos 3 recuadros
Encepados 10% 20% Al menos 3 encepados
Pilotes 10% 20% Al menos 3 pilotes
Muros de contención 10% 20% Al menos 3 secciones diferentes
Muros de sótano 10% 20% Al menos 3 secciones diferentes
Estribos 10% 20% Al menos 1 de cada tipo
Pilares y pilas de puente 15% 30% Mínimo 3 tramos
Muros portantes 10% 20% Mínimo 3 tramos
Jácenas 10% 20% Mínimo 3 jácenas de al menos dos vanos
Zunchos 10% 20% Mínimo dos zunchos
Tableros 10% 20% Mínimo dos vanos
Arcos y bóvedas 10% 20% Mínimo un tramo
Brochales 10% 20% Mínimo 3 brochales
Escaleras 10% 20% Al menos dos tramos
Losas 15% 30% Al menos 3 recuadros
Forjados unidireccionales 15% 30% Al menos 3 paños
Elementos singulares 15% 30% Al menos 1 por tipo
Nota: No obstante lo anterior, se comprobará el 100% de los elementos sometidos a torsión principal y, en
general, los elementos que sean susceptibles de roturas frágiles o que contengan detalles con posibles
empujes al vacío, nudos complejos, transiciones complicadas en geometría o armaduras, cabezas de
anclaje, etc.

119
Documentación del control de proyecto
Cualquiera que sea el nivel de control aplicado, la entidad de control entregará a la Propiedad
un informe escrito y firmado por persona física, con indicación de su cualificación y cargo
dentro de la entidad, en el que se reflejarán, al menos, los siguientes aspectos:
a.Propiedad peticionaria
b.Identificación de la entidad de control de calidad u organismo que lo suscribe
c.Identificación precisa del proyecto objeto de control
d.Identificación del nivel de control adoptado
e.Plan de control de acuerdo con las pautas adoptadas
f. Comprobaciones realizadas
g.Resultados obtenidos
h.Relación de no conformidades detectadas, indicando si éstas se refieren a la adecuada
definición del proyecto para la ejecución, o si afectasen a la seguridad, funcionalidad o
durabilidad
i. Valoración de las no conformidades
j. Conclusiones, y en particular conclusión explícita sobre la existencia de reservas que
pudieran provocar incidencias indeseables si se procediese a licitar las obras o a ejecutar
las mismas
La Propiedad, a la vista del informe anterior, tomará las decisiones oportunas y previas a la
licitación o, en su caso, a la ejecución de las obras. En el caso de la existencia de no
conformidades, antes de la toma de decisiones, la Propiedad comunicará el contenido del
informe de control al Autor del proyecto, quien procederá a:
a.Subsanar, en su caso, las no conformidades detectadas en el control de proyecto, o
b.Presentar un informe escrito, firmado por el Autor del proyecto, en el que se ratifiquen y
justifiquen las soluciones y definiciones adoptadas en el mismo, acompañando cualquier
documentación complementaria que se estime necesaria.
Plan y programa de control
El proyecto de ejecución de cualquier estructura de hormigón deberá incluir en su memoria un
anejo con un plan de control que identifique cualquier comprobación que pudiera derivarse del
mismo, así como la valoración del coste total del control (capítulo independiente en el
presupuesto del proyecto).
Antes de iniciar las actividades de control en la obra, la Dirección Facultativa aprobará un
programa de control, preparado de acuerdo con el plan de control definido en el proyecto, y
considerando el plan de obra del Constructor. Contemplará, al menos:
a) La identificación de productos y procesos objeto de control, definiendo los
correspondientes lotes de control y unidades de inspección, describiendo para cada caso
las comprobaciones a realizar y los criterios a seguir en el caso de no conformidad.
b) La previsión de medios materiales y humanos destinados al control con identificación, en
su caso, de las actividades a subcontratar.
c) La programación del control, en función del procedimiento de autocontrol del Constructor
y el plan de obra previsto para la ejecución por el mismo.
d) La designación de la persona encargada de las tomas de muestras.
e) El sistema de documentación del control que se empleará durante la obra.

120
En todas las actividades ligadas al control de recepción, podrá estar presente un representante
del agente responsable de la actividad o producto controlado (Autor del proyecto, Suministrador
de hormigón, de las armaduras elaboradas, Constructor, etc.). En el caso de la toma de
muestras, cada representante se quedará con copia del correspondiente acta.
Cuando se produzca cualquier incidencia en la recepción derivada de resultados de ensayo no
conformes, el Suministrador o, en su caso, el Constructor, podrá solicitar una copia del
correspondiente informe del laboratorio de control, que le será facilitada por la Propiedad.
CONTROL DE LA CONFORMIDAD DE LOS PRODUCTOS. Capitulo XVI
La Dirección Facultativa, en nombre de la Propiedad, tiene la obligación de comprobar la
conformidad con lo establecido en el proyecto, de los productos que se reciben en la obra y,
en particular, de aquéllos que se incorporan a la misma con carácter permanente.
La Dirección Facultativa podrá disponer en cualquier momento la realización de
comprobaciones o ensayos adicionales sobre las remesas o las partidas de productos
suministrados a la obra o sobre los empleados para la elaboración de los mismos.
En productos con marcado CE puede comprobarse su conformidad mediante la verificación
de la documentación y su idoneidad con las especificaciones indicadas en el proyecto.
En otros casos, el control de recepción de los productos comprenderá:
Control
documental
de los
suministros
Los Suministradores entregarán al Constructor, quien los facilitará a la
Dirección Facultativa, cualquier documento de identificación del producto
exigido (por la reglamentación aplicable, proyecto o por la D.F).
Independientemente, para cada producto, se facilitarán, al menos, los
siguientes documentos:
Antes del suministro:
- Los documentos de conformidad o autorizaciones administrativas exigidas
reglamentariamente (incluida la documentación correspondiente al
marcado CE).
- En su caso, declaración del Suministrador firmada por persona física con
poder de representación suficiente en la que conste que, en la fecha de la
misma, el producto está en posesión de un distintivo de calidad
oficialmente reconocido.
Durante el suministro:
- Las hojas de suministro de cada partida o remesa (según Anejo nº 21)
Después del suministro:
- El certificado de garantía del producto suministrado (cap. XVI), firmado
por persona física con poder de representación suficiente.
Control de
recepción
mediante
distintivos de
calidad
Los Suministradores entregarán al Constructor, quien la facilitará a la
Dirección Facultativa, una copia compulsada por persona física de los
certificados que avalen que los productos que se suministrarán están en
posesión de un distintivo de calidad oficialmente reconocido.
Antes del inicio del suministro, la D. F. valorará, en función del nivel de
garantía del distintivo, si la documentación aportada es suficiente para la
aceptación del producto suministrado o, en su caso, qué comprobaciones
deben efectuarse.
Control de
recepción
mediante
ensayos
En determinados casos es necesario realizar ensayos sobre algunos
productos, según lo establecido en esta Instrucción o bien, según lo
especificado en el proyecto u ordenado por la D. F.
Las entidades y los laboratorios de control de calidad entregarán los
resultados de su actividad al agente autor del encargo y, en todo caso, a la

121
Conformidad de los procesos de ejecución
Durante la construcción de la estructura, la Dirección Facultativa controlará la ejecución de
cada parte de la misma verificando su replanteo, los productos que se utilicen y la correcta
ejecución y disposición de los elementos constructivos. Efectuará cualquier comprobación
adicional que estime necesaria para comprobar la conformidad con lo indicado en el proyecto,
la reglamentación aplicable y las órdenes de la propia Dirección Facultativa. Comprobará que
se han adoptado las medidas necesarias para asegurar la compatibilidad entre los diferentes
productos, elementos y sistemas constructivos. Comprenderá:
Control de la
ejecución
mediante
comprobación
del control de
producción del
Constructor
El Constructor tiene la obligación de definir y desarrollar un sistema de
seguimiento, que permita comprobar la conformidad de la ejecución. Para
ello, elaborará un plan de autocontrol que incluya todas las actividades y
procesos de la obra e incorpore el programa previsto para su ejecución y
que deberá ser aprobado por la Dirección Facultativa antes del inicio de
los trabajos.
Los resultados de todas las comprobaciones realizadas en el autocontrol
deberán registrarse en un soporte, físico o electrónico, que deberá estar a
disposición de la D. F. Cada registro deberá estar firmado por la persona
física que haya sido designada por el Constructor para el autocontrol de
cada actividad. Una vez finalizada la obra, dicho registro se incorporará a
la documentación final de la misma.
Además, en función del nivel de control de la ejecución, el Constructor
definirá un sistema de gestión de los acopios suficiente para conseguir la
trazabilidad requerida de los productos y elementos que se colocan en la
obra.
Control de la
ejecución
mediante
inspección de
los procesos
La Dirección Facultativa, con la asistencia técnica de una entidad de
control, en su caso, comprobará el cumplimiento de las exigencias
básicas de esta Instrucción, efectuando las inspecciones puntuales de los
procesos de ejecución que sean necesarias.
Comprobación de la conformidad de la estructura terminada. Finalizada la estructura, en
su conjunto o alguna de sus fases, la Dirección Facultativa velará para que se realicen las
comprobaciones y pruebas de carga exigidas en su caso por la reglamentación vigente que le
fuera aplicable, además de las que pueda establecer voluntariamente el proyecto o decidir la
propia D.F; determinando la validez, en su caso, de los resultados obtenidos.
Artículo 80.º Documentación y trazabilidad
Todas las actividades relacionadas con el control establecido por esta Instrucción quedarán
documentadas en los correspondientes registros, físicos o electrónicos, que permitan disponer
de las evidencias documentales de todas las comprobaciones, actas de ensayo y partes de
inspección que se hayan llevado a cabo, han de ser incluidas, una vez finalizada la obra, en la
documentación final de la misma.
Los registros estarán firmados por la persona física responsable de llevar a cabo la actividad de
control y, en el caso de estar presente, por la persona representante del suministrador del
producto o de la actividad controlada. (puede ser firma electrónica según la Ley 59/03).
La conformidad de la estructura con esta Instrucción requiere de la consecución de una
trazabilidad adecuada entre los productos que se colocan en la obra con carácter permanente
(hormigón, armaduras o elementos prefabricados) y cualquier otro producto que se haya
empleado para su elaboración.

122
Cuando el proyecto establezca un control de ejecución intenso para la estructura, la
conformidad con esta Instrucción requiere además la consecución de una trazabilidad de los
suministradores y de las partidas o remesas de los productos con cada elemento estructural
ejecutado en la obra. En este caso el Constructor deberá introducir en el ámbito de su actividad
un sistema de gestión de los acopios, preferiblemente mediante procedimientos electrónicos.
Artículo 81.º Niveles de garantía y distintivos de calidad
La conformidad de los productos y de los procesos de ejecución respecto a las exigencias
básicas definidas por esta Instrucción, requiere que satisfagan con un nivel de garantía
suficiente un conjunto de especificaciones.
De forma voluntaria, los productos y los procesos pueden disponer de un nivel de garantía
superior al mínimo requerido, mediante la incorporación de sistemas (como por ejemplo, los
distintivos de calidad) que avalen, mediante las correspondientes auditorias, inspecciones y
ensayos, que sus sistemas de calidad y sus controles de producción, cumplen las exigencias
requeridas para la concesión de tales distintivos.
Mediante la posesión de un
distintivo de calidad oficialmente
reconocido (Anejo nº 19).
En el caso de productos fabricados en la propia obra o de
procesos ejecutados en la misma, mediante un sistema
equivalente validado y supervisado bajo la responsabilidad
de la D.F.
Los distintivos de calidad que hayan sido objeto de reconocimiento o, en su caso, renovación o
anulación, podrán inscribirse en el registro específico que se crea en la Secretaría General
Técnica del Ministerio de Fomento (Subdirección General de Normativa, Estudios Técnicos y
Análisis Económico) que resolverá la inclusión, en su caso, en la página WEB de la Comisión
Permanente del Hormigón (www.fomento.es/cph), para su difusión y general conocimiento.
Artículo 84º Criterios generales. Comprobación de la conformidad de los materiales
componentes del hormigón y de las armaduras.
La Dirección Facultativa podrá disponer en cualquier momento la realización de
comprobaciones o ensayos sobre los materiales que se empleen para la elaboración del
hormigón que se suministra a la obra.
Si los productos disponen del marcado CE según la Directiva 89/106/CEE, será suficiente
para comprobar su conformidad la verificación documental de que los valores declarados en los
documentos que acompañan al citado marcado CE permiten deducir el cumplimiento de las
especificaciones contempladas en el proyecto.
Si los productos no disponen de marcado CE, la comprobación de su conformidad
comprenderá:
a. un control documental (79.3.1.).
b. en su caso, un control mediante distintivos de calidad o procedimientos que garanticen
un nivel de garantía adicional equivalente, conforme con lo indicado en el artículo 81º, y
c. en su caso, un control experimental, mediante la realización de ensayos.
La Dirección Facultativa valorará la conveniencia de efectuar una visita de inspección a las
instalaciones de fabricación de los materiales incluidos en el ámbito de este Artículo. Dicha
visita se realizará preferiblemente antes del inicio del suministro y tendrá como objeto
comprobar la idoneidad para la fabricación y la implantación de un control producción conforme
con la legislación vigente y con esta Instrucción.

123
Artículo 85º Criterios específicos. Comprobación de la conformidad de los componentes
del hormigón.
El control será efectuado por el responsable de la recepción en la instalación industrial de
prefabricación y en la central de hormigón, ya sea de hormigón preparado o de obra, salvo en
el caso de áridos de autoconsumo en centrales de obra, que se llevará a cabo por la Dirección
Facultativa.
Cementos La comprobación de la conformidad del cemento se efectuará de acuerdo con la
reglamentación específica vigente.
Áridos Los áridos deberán disponer del marcado CE. Se verificará documentalmente
que cumplen las especificaciones del proyecto y del artículo 28º (EHE-08).
Se exceptúan los áridos de autoconsumo, para los que el Constructor o, en su
caso, el Suministrador de hormigón o de los elementos prefabricados, deberá
aportar un certificado de ensayo, con antigüedad inferior a tres meses, realizado
por un laboratorio de control que demuestre la conformidad del árido respecto a
las especificaciones contempladas en el proyecto y en el artículo 28º de esta
Instrucción, con un nivel de garantía estadística equivalente que el exigido para
los áridos con marcado CE en la norma UNE EN 12620.
Aditivos Cuando los aditivos dispongan del marcado CE, se verificará documentalmente
que cumplen las especificaciones del proyecto y del artículo 29º (EHE-08).
En el caso de aditivos que, por no estar incluidos en las normas armonizadas,
no dispongan de marcado CE, el Constructor o, en su caso, el Suministrador de
hormigón o de los elementos prefabricados, deberá aportar un certificado de
ensayo, con antigüedad inferior a seis meses, realizado por un laboratorio de
control que demuestre la conformidad del aditivo a las especificaciones del
proyecto y del artículo 29º (EHE-08), con un nivel de garantía estadística
equivalente que el exigido para los aditivos con marcado CE en la norma UNE
EN 934-2.
Adiciones La conformidad de las adiciones que dispongan de marcado CE, se comprobará
mediante la verificación documental de que los valores declarados en los
documentos que acompañan al citado marcado CE permiten deducir el
cumplimiento de las especificaciones contempladas en el proyecto y en el
artículo 30º (EHE-08).
Agua Se podrá eximir de la realización de los ensayos cuando se utilice agua potable
de red de suministro.
En otros casos, se exigirá la realización de los correspondientes ensayos en un
laboratorio, que permitan comprobar el cumplimiento de las especificaciones del
artículo 27º con una periodicidad semestral.
Artículo 86.º Control del hormigón
La conformidad de un hormigón (tanto el preparado, como el fabricado en central de obra) con
lo establecido en el proyecto se comprobará durante su recepción en la obra, e incluirá su
comportamiento en relación con la docilidad, la resistencia y la durabilidad, además de
cualquier otra característica que, en su caso, establezca el pliego de prescripciones técnicas
particulares.

124
Control previo al suministro
Las comprobaciones previas al suministro del hormigón tienen por objeto verificar la conformidad de
la dosificación e instalaciones que se pretenden emplear para su fabricación.
Comprobación
documental.
Hormigones con distintivo de calidad. Se comprueba la documentación general
(apartado 79.3.1).
Hormigones sin distintivo de calidad oficialmente reconocido. Se presentará
ante la D.F. una copia compulsada por persona física con representación
suficiente del certificado de dosificación (Anejo 22), así como del resto de los
ensayos previos y característicos, emitido por un laboratorio de control, con una
antigüedad máxima de seis meses.
En el caso de cambio de suministrador de hormigón durante la obra, será
preceptivo volver a presentar a la D.F. la documentación correspondiente al
nuevo hormigón.
Comprobaciones
experimentales.
Ensayos previos. Tienen como objeto comprobar la idoneidad de los
materiales componentes y las dosificaciones a emplear mediante la
determinación de la resistencia a compresión de hormigones fabricados en
laboratorio.
Ensayos característicos. Tienen la finalidad de comprobar la idoneidad de los
materiales componentes, las dosificaciones y las instalaciones a emplear en la
fabricación del hormigón, en relación con su capacidad mecánica y su
durabilidad (ensayos de resistencia a compresión y de profundidad de
penetración de agua bajo presión). Se ensayan hormigones fabricados en las
mismas condiciones de la central y con los mismos medios de transporte con
los que se hará el suministro a la obra.
No serán necesarios estos ensayos para un hormigón preparado del que se
tengan documentadas experiencias anteriores de su empleo en otras obras,
siempre que sean fabricados con materiales componentes de la misma
naturaleza y origen, y se utilicen las mismas instalaciones y procesos de
fabricación.
La D.F. podrá eximir también de la realización de los ensayos característicos de
dosificación (Anejo 22) si se cumple alguna de las circunstancias:
a) El hormigón a suministrar tiene un distintivo de calidad oficialmente
reconocido
b) Se dispone de un certificado de dosificación con una antigüedad máxima de
seis meses
Control durante el suministro
Comprobación
documental.
Cada partida de hormigón empleada en la obra deberá ir acompañada de una
hoja de suministro según el Anejo 21.
La Dirección Facultativa aceptará la documentación de la partida de hormigón,
tras comprobar que los valores reflejados en la hoja de suministro son
conformes con las especificaciones de esta Instrucción y no evidencian
discrepancias con el certificado de dosificación aportado previamente.

125
Toma de muestras
La toma de muestras se realizará según UNE EN 12350-1, pudiendo estar presentes en la
misma los representantes de la Dirección Facultativa, del Constructor y del Suministrador
del hormigón.
Salvo en los ensayos previos, la toma de muestras se realizará en el punto de vertido del
hormigón (obra o instalación de prefabricación), a la salida de éste del correspondiente
elemento de transporte y entre ¼ y ¾ de la descarga.
El representante del laboratorio levantará un acta (anejo 21) para cada toma de muestras,
que deberá estar suscrita por todas las partes presentes, quedándose cada uno con una
copia de la misma.
El Constructor o el Suministrador de hormigón podrán requerir la realización, a su costa, de
una toma de contraste.
Realización de los ensayos
En general, la comprobación de las especificaciones de esta Instrucción para el hormigón
endurecido, se llevará a cabo mediante ensayos realizados a la edad de 28 días. Igualmente,
cualquier característica medible de una amasada, vendrá expresada por el valor medio de dos
o más determinaciones.
Ensayos de
docilidad
del
hormigón
La docilidad del hormigón se comprobará mediante la determinación de la
consistencia del hormigón fresco por el método del asentamiento, según UNE EN
12350-2. En el caso de hormigones autocompactantes, se estará a lo indicado en el
Anejo nº 17.
Los ensayos de consistencia del hormigón fresco se realizarán:
a) Cuando se fabriquen probetas para controlar la resistencia,
b) En todas las amasadas que se coloquen en obra con un control indirecto de la
resistencia.
c) Siempre que lo indique la D.F. o lo establezca el Pliego de prescripciones.
La especificación para la consistencia será la indicada en el Pliego de prescripciones
técnicas particulares o por la D.O. Se considerará conforme cuando el asentamiento
obtenido en los ensayos se encuentren dentro de los límites:
Tolerancias para la consistencia del hormigón
Consistencia definida por su tipo
Tipo de consistencia Tolerancia en cm Intervalo resultante
Seca
Plástica
Blanda
Fluida
Líquida
0
±1
±1
±2
±2
0 - 2
2 - 6
5 - 10
8 – 17
14 – 22
Consistencia definida por su asiento
Asiento en cm Tolerancia en cm Intervalo resultante
Entre 0 - 2
Entre 3 - 7
Entre 8 - 12
Entre 13 - 18
±1
±2
±3
±3
A±1
A±2
A±3
A±3
El incumplimiento de los criterios de aceptación, implicará el rechazo de la amasada.

126
Ensayos de
resistencia
del
hormigón
Se comprobará mediante ensayos de resistencia a compresión sobre probetas
cilíndricas de 15x30cm, fabricadas y curadas según UNE-EN 12390-2. La
determinación de la resistencia a compresión se efectuará según UNE EN 12390-3.
En probetas cilíndricas, sólo será necesario refrentar aquellas caras cuyas
irregularidades superficiales sean superiores a 0,1 mm o que presenten desviaciones
respecto al eje de la probeta que sean mayores de 0,5º.
Una vez fabricadas las probetas, se mantendrán en el molde, convenientemente
protegidas, durante al menos 16 horas y nunca más de tres días. Durante su
permanencia en la obra no deberán ser golpeadas ni movidas de su posición y se
mantendrán a resguardo del viento y del asoleo directo. En este período, la
temperatura del aire alrededor de las probetas deberá estar controlada (tabla aneja),
o, en caso contrario, el Constructor habilitará un recinto en el que puedan
mantenerse las referidas condiciones.
Rango de tª fck (N/mm
2
) Período máx. de permanencia de las probetas en obra
<35 72 horas
15ºC – 30ºC ≥35 24 horas
15ºC – 35 ºC 24 horas
También podrán emplearse probetas cúbicas de 15 cm de arista, o 10 cm (para
hormigones con fck¡ > 50 N/mm2 y T Max árido <12 mm), en cuyo caso los
resultados deberán afectarse del correspondiente factor de conversión, de acuerdo
con 86.3.
Para aplicar los criterios de aceptación para la resistencia del hormigón, el recorrido
relativo de un grupo de tres probetas obtenido mediante la diferencia entre el mayor
resultado y el menor, dividida por el valor medio de las tres, tomadas de la misma
amasada, no podrá exceder el 20%. En el caso de dos probetas, el recorrido relativo
no podrá exceder el 13%.
Control de la conformidad de la resistencia del hormigón.
El control de la resistencia del hormigón tiene la finalidad de comprobar que la
resistencia del hormigón realmente suministrado a la obra es conforme a la
resistencia característica especificada en el proyecto. La frecuencia de estos ensayos
y los criterios de aceptación aplicables serán función de:
La posesión de un distintivo de calidad y el nivel de garantía para el que se haya
efectuado el reconocimiento oficial del mismo.
La modalidad de control que se adopte en el proyecto, y que podrán ser:
- Modalidad 1. Control estadístico.
- Modalidad 2. Control al 100 por 100.
- Modalidad 3. Control indirecto.
Ensayos de
penetración
de agua en
el
hormigón
La comprobación, en su caso, de la profundidad de penetración de agua bajo presión
en el hormigón, se ensayará según UNE-EN 12390-8. Antes de iniciar el ensayo, se
someterá a las probetas a un período de secado previo de 72 horas en una estufa de
tiro forzado a una temperatura de 50±5ºC.

127
Ensayos de información complementaria del hormigón
Estos ensayos sólo son preceptivos en los casos previstos por esta Instrucción en el apartado 86.7,
cuando lo contemple el Pliego de Prescripciones Técnicas Particulares o cuando así lo exija la
Dirección Facultativa. Su objeto es estimar la resistencia del hormigón de una parte determinada de
la obra, a una cierta edad o tras un curado en condiciones análogas a las de la obra.
Asimismo, la Dirección Facultativa decidirá su empleo en alguna de las siguientes circunstancias:
- Cuando se haya producido un incumplimiento al aplicar los criterios de aceptación en el caso de
control estadístico del hormigón.
- Por solicitud de cualquiera de las partes, cuando existan dudas justificadas sobre la
representatividad de los resultados obtenidos en el control experimental a partir de probetas de
hormigón fresco.
Los ensayos de información del hormigón pueden consistir en:
a) La fabricación y rotura de probetas, en forma análoga a la indicada para los ensayos de control,
pero conservando las probetas no en condiciones normalizadas, sino en las que sean lo más
parecidas posible a aquéllas en las que se encuentra el hormigón cuya resistencia se pretende
estimar.
b) La rotura de probetas testigo extraídas del hormigón endurecido, conforme a UNE-EN 12390-3.
Este ensayo no deberá realizarse cuando la extracción pueda afectar de un modo sensible a la
capacidad resistente del elemento en estudio, hasta el punto de resultar un riesgo inaceptable.
En estos casos puede estudiarse la posibilidad de realizar el apeo del elemento, previamente a
la extracción.
c) El empleo de métodos no destructivos fiables, como complemento de los anteriormente
descritos y debidamente correlacionados con los mismos.
La Dirección facultativa juzgará en cada caso los resultados, teniendo en cuenta que para la
obtención de resultados fiables la realización, siempre delicada de estos ensayos, deberá estar a
cargo de personal especializado.

128
Control estadístico de la resistencia del hormigón durante el suministro
Esta modalidad de control es la de aplicación general a todas las obras de hormigón estructural.
El hormigón de la obra se dividirá en lotes, previamente al inicio de su suministro, salvo excepción
justificada bajo la responsabilidad de la Dirección Facultativa. El número de lotes no será inferior a tres.
Todas las amasadas de un lote procederán del mismo suministrador, estarán elaboradas con los mismos
materiales componentes y tendrán la misma dosificación nominal. Además, no se mezclarán en un lote
hormigones que pertenezcan a columnas distintas de la aneja.
Tamaño máximo de los lotes de control de la resistencia, para hormigones sin distintivo de calidad
oficialmente reconocido
TIPO DE ELEMENTOS ESTRUCTURALESLímite superior
Elementos o grupos de
elementos que funcionan
fundamentalmente a
compresión (pilares, pilas,
muros portantes, pilotes,
etc.)
Elementos o grupos de
elementos que funcionan
fundamentalmente a flexión
(vigas, forjados de
hormigón, tableros de
puente, muros de
contención, etc.)
Macizos (zapatas, Estribos
de puente, bloques, etc.)
Volumen de
hormigón
100 m
3
100 m
3
100 m
3
Tiempo hormigonado 2 semanas 2 semanas 1 semana
Sup. construida 500 m
2
1.000 m
2 ______
Nº plantas 2 2 ______
Cuando un lote esté constituido por amasadas de hormigones en posesión de un distintivo oficialmente
reconocido, podrá aumentarse su tamaño multiplicando los valores de la tabla por cinco o por dos, en
función de que el nivel de garantía para el que se ha efectuado el reconocimiento sea conforme con el
apartado 5.1 o con el apartado 6 del Anejo nº 19, respectivamente.
En estos casos de tamaño ampliado del lote, el número mínimo de lotes será de tres correspondiendo, si
es posible, cada lote a elementos incluidos en cada columna de la Tabla. En ningún caso, un lote podrá
estar formado por amasadas suministradas a la obra durante un período de tiempo superior a seis
semanas.
En el caso de que se produjera un incumplimiento al aplicar el criterio de aceptación correspondiente, la
D.F. no aplicará el aumento del tamaño mencionado en el párrafo anterior para los siguientes seis lotes. A
partir del séptimo lote siguiente, si en los seis anteriores se han cumplido las exigencias del distintivo, la
D.F. volverá a aplicar el tamaño del lote definido originalmente. Si por el contrario, se produjera algún
nuevo incumplimiento, la comprobación de la conformidad durante el resto del suministro se efectuará
como si el hormigón no poseyera el distintivo de calidad.
La conformidad del lote en relación con la resistencia se comprobará a partir de los valores medios de los
resultados obtenidos sobre dos probetas tomadas para cada una de las N amasadas controladas según:
Resistencia característica
especificada en proyecto fck
(N/mm
2
)
Hormigones con distintivos de calidad
oficialmente reconocido (ap. 5.1,Anejo 19)
Otros casos
fck ≤ 30 N ≥ 1 N ≥ 3
35 ≤ fck ≤ 50 N ≥ 1 N ≥ 4
fck > 50 N ≥ 2 N ≥ 6
Las tomas de muestras se realizarán aleatoriamente entre las amasadas de la obra sometida a control.
Cuando el lote abarque hormigones procedentes de más de una planta, la Dirección Facultativa optará
por una de siguientes alternativas:
a. Subdividir el lote en sublotes a los que se deberán aplicar de forma independiente los criterios de
aceptación que procedan.
b. Considerar el lote conjuntamente, procurando que las amasadas controladas se correspondan con
las de diferentes orígenes y aplicando las consideraciones de control del caso más desfavorable.

129
Una vez efectuados los ensayos, se ordenarán los valores medios, xi, de las determinaciones de
resistencia obtenidas para cada una de las N amasadas controladas:
x1 ≤ x2 ≤ …… ≤ xN
Criterios de aceptación o rechazo de la resistencia del hormigón. Se definen según:
Caso 1: Hormigones en posesión de un distintivo de calidad oficialmente reconocido.
Caso 2: Hormigones sin distintivo,
Caso 3: Hormigones sin distintivo, fabricados de forma continua en central de obra o suministrados de
forma continua por la misma central de hormigón preparado, en los que se controlan en la obra
más de treinta y seis amasadas del mismo tipo de hormigón.
Para cada caso, se aceptará el lote cuando se cumplan los criterios establecidos en la Tabla:
donde:
Hasta el 31 de diciembre de 2010, podrá considerarse el caso de hormigones en posesión de un distintivo
de calidad oficialmente reconocido con un nivel de garantía según apart. 6, Anejo 19, EHE-08. En dicho
caso, el criterio de aceptación a emplear será:
donde:

130
Control de la resistencia del hormigón al 100 por 100
Esta modalidad de control es de aplicación a cualquier estructura, siempre que se adopte antes del inicio
del suministro del hormigón.
La conformidad de la resistencia del hormigón se comprueba determinando la misma en todas las
amasadas sometidas a control y calculando, a partir de sus resultados, el valor de la resistencia
característica real, fc,real.
Criterios de aceptación o rechazo
Para elementos fabricados con N amasadas, el valor de fc,real corresponde a la resistencia de la
amasada que, una vez ordenadas las N determinaciones de menor a mayor, ocupa el lugar n = 0,05 N,
redondeándose n por exceso.
Cuando el número de amasadas que se vayan a controlar sea igual o menor que 20, fc,real será el valor
de la resistencia de la amasada más baja encontrada en la serie.
El criterio de aceptación para esta modalidad de control se define por la siguiente expresión:
Control indirecto de la resistencia del hormigón
En el caso de elementos de hormigón estructural, esta modalidad de control sólo podrá aplicarse para
hormigones en posesión de un distintivo de calidad oficialmente reconocido, que se empleen en uno de
los siguientes casos:
Elementos de edificios de viviendas de una o dos plantas, con luces inferiores a 6,00 metros.
Elementos de edificios de viviendas de hasta cuatro plantas, que trabajen a flexión, con luces
inferiores a 6,00 metros.
Además, será necesario que se cumplan las dos condiciones siguientes:
a) Que el ambiente en el que está ubicado el elemento sea I ó II según lo indicado en el apartado
8.2,
b) Que en el proyecto se haya adoptado una resistencia de cálculo a compresión fcd no superior a
10 N/mm2.
Esta modalidad de control también se aplicará en hormigones no estructurales en el sentido del Anejo
18.
Se realizarán, al menos, cuatro determinaciones de la consistencia espaciadas a lo largo de cada jornada
de suministro, además de cuando así lo indique la Dirección Facultativa o lo exija el Pliego de
prescripciones técnicas particulares.
Para la realización de estos ensayos será suficiente que se efectúen bajo la supervisión de la Dirección
Facultativa, archivándose en obra los correspondientes registros, que incluirán tanto los valores obtenidos
como las decisiones adoptadas en cada caso.
Criterios de aceptación o rechazo
Se aceptará el hormigón suministrado si se cumplen simultáneamente las tres condiciones siguientes:
a) los resultados de los ensayos de consistencia cumplen lo indicado en 86.5.2.
b) se mantiene, en su caso, la vigencia del distintivo de calidad para el hormigón empleado durante la
totalidad del período de suministro a la obra.
c) se mantiene, en su caso, la vigencia del reconocimiento oficial del distintivo de calidad.

131
Artículo 87.º Control del acero
La conformidad del acero cuando éste disponga de marcado CE, se comprobará mediante la
verificación documental de que los valores declarados en los documentos que acompañan al
citado marcado CE permiten deducir el cumplimiento de las especificaciones contempladas en
el proyecto y en el artículo 32 EHE-08.
Mientras no esté vigente el marcado CE para los aceros corrugados destinados a la
elaboración de armaduras para hormigón armado, deberán ser conformes con esta Instrucción,
así como con EN 10.080. La demostración de dicha conformidad se podrá efectuar mediante:
a.La posesión de un distintivo de calidad con un reconocimiento oficial en vigor (Anejo 19).
b.La realización de ensayos de comprobación durante la recepción. (Ver art. 87. EHE-08
completo).
c.El comportamiento de los productos de acero frente a la fatiga podrá demostrarse mediante
la presentación de un informe de ensayos con una antigüedad no superior a un año
realizado por un laboratorio adecuado.
d.El comportamiento frente a cargas cíclicas con deformaciones alternativas podrá
demostrarse, salvo indicación contraria de la D.F, mediante la presentación de un informe
de ensayos que garanticen las exigencias al respecto del artículo 32, con una antigüedad
no superior a un año y realizado por un laboratorio apto a tal fin.
Artículo 88.º Control de las armaduras
Se entiende como tales las mallas electrosoldadas, las armaduras básicas electrosoldadas en
celosía, las armaduras elaboradas o, en su caso, la ferralla armada.
La conformidad de las armaduras normalizadas (mallas electrosoldadas y armaduras básicas
electrosoldadas en celosía) con marcado CE, podrá ser suficientemente comprobada
mediante la verificación de que las categorías o valores declarados en la documentación que
acompaña al citado marcado CE, que permiten deducir el cumplimiento de las especificaciones
del proyecto y, en su defecto, las de esta Instrucción.
Para las armaduras normalizadas sin marcado CE, se comprobará su conformidad mediante
la aplicación de los criterios establecidos para el acero (Ver art. 87. EHE-08 completo).
Control previo al suministro de las armaduras. Tiene por objeto verificar la conformidad de los procesos y de
las instalaciones que se pretenden emplear.
Comprobación
documental.
En el caso de armaduras elaboradas o de ferralla armada, además de la documentación
general, el Suministrador o, el Constructor, deberá presentar a la D.F. una copia compulsada
por persona física de la siguiente documentación:
a. Documento que acredite que la armadura se encuentra en posesión de un distintivo de
calidad oficialmente reconocido,
b. En el caso de que se trate de ferralla armada mediante soldadura no resistente,
certificados de cualificación del personal que realiza dicha soldadura, que avale su
formación específica para dicho procedimiento.
c. Si se pretende emplear procesos de soldadura resistente, certificados de homologación
de soldadores (UNE-EN 287-1) y del proceso de soldadura (UNE-EN ISO 15614-1).
d. En el caso de que el proyecto haya dispuesto unas longitudes de anclaje y solape que
exijan el empleo de acero con un certificado de adherencia, éste deberá incorporarse a
la correspondiente documentación previa al suministro. Mientras no esté en vigor el
marcado CE para el acero corrugado, dicho certificado deberá presentar una antigüedad
inferior a 36 meses, desde la fecha de fabricación del acero.
Para armaduras normalizadas se deberá presentar a la D.F. una copia compulsada por
persona física de los documentos a) y d).
Si la armadura posee un distintivo de calidad oficialmente reconocido, la D,F. podrá eximir de

132
la documentación a la que se refieren los apartados b, c y d.
Previamente al inicio del suministro de las armaduras según proyecto, la D,F. podrá revisar
las planillas de despiece que se hayan preparado específicamente para la obra.
Cuando cambie un Suministrador de armaduras, es preceptivo presentar nuevamente la
documentación correspondiente.
El control de recepción se aplicará también tanto a las armaduras que se reciban en la obra procedente
de una instalación industrial ajena a la misma, así como a cualquier armadura elaborada directamente por
el Constructor en la propia obra.
Control durante el suministro
Comprobación
de la recepción
del acero para
armaduras
pasivas
En el caso de armaduras elaboradas en la propia obra, la Dirección Facultativa
comprobará la conformidad de los productos de acero empleados, de acuerdo con lo
establecido en el artículo 87º
Control
documental de
las armaduras
durante el
suministro o su
fabricación en
obra.
La D.F. deberá comprobar que cada remesa de armaduras que se suministre a la obra
va acompañada de la correspondiente hoja de suministro, asi como que el suministro de
las armaduras se corresponde con la identificación del acero declarada por el fabricante
y facilitada por el Suministrador de la armadura. En caso de detectarse algún problema
de trazabilidad, se procederá al rechazo de las armaduras afectadas por el mismo.
Para armaduras elaboradas en las instalaciones de la obra, se comprobará que el
Constructor mantiene un registro de fabricación en el que se recoge, para cada partida
de elementos fabricados, la misma información que en las hojas de suministro a las que
hace referencia este apartado.
La Dirección Facultativa aceptará la documentación de la remesa de armaduras, tras
comprobar que es conforme con lo especificado en el proyecto.
Comprobaciones
experimentales
de las
armaduras
elaboradas o de
la ferralla
armada durante
el suministro o
su fabricación
en obra
Comprende la comprobación de sus características mecánicas, de adherencia, de sus
dimensiones geométricas, así como la de otras características adicionales cuando se
utilicen procesos de soldadura resistente.
Si las armaduras elaboradas o la ferralla armada poseen un distintivo de calidad
oficialmente reconocido, la Dirección Facultativa podrá eximir de la totalidad de las
comprobaciones experimentales a las que hace referencia este apartado.
Los ensayos deben ser efectuados por laboratorios de control que cumplan lo
establecido en el articulado. Sin embargo, en el caso de armaduras elaboradas o ferralla
armada mediante procesos que estén en posesión de un distintivo de calidad
oficialmente reconocido, se permite que la determinación de la geometría de la corruga
pueda ser efectuada directamente por la entidad de control de calidad, con el objeto de
acelerar los plazos para el suministro y la puesta en obra de unos elementos cuyo
control de producción está supervisado por la entidad de certificación y reconocido
oficialmente por la Administración.
Toma de muestras de las armaduras
La D.F. a través de una entidad de control o un laboratorio de control, efectuará la toma de muestras sobre
los acopios destinados a la obra. Podrán estar presentes representantes del Constructor y del Elaborador de
la armadura. En el caso de armaduras elaboradas o de ferralla armada, la toma de muestras se efectuará en
la propia instalación donde se estén fabricando y sólo en casos excepcionales, la D.F. efectuará la toma de
muestras en la propia obra.
La entidad o el laboratorio de control de calidad velará por la representatividad de la muestra no aceptando
en ningún caso, que se tome sobre armaduras que no se correspondan al despiece del proyecto, ni sobre
armaduras específicamente destinadas a la realización de ensayos salvo que sean fabricadas en su
presencia y bajo su directo control. Una vez extraídas las muestras, se procederá, en su caso, al
reemplazamiento de las armaduras que hubieran sido alteradas durante la toma.
La entidad o el laboratorio de control de calidad redactará un acta (según anejo 21) para cada toma de
muestras, que deberá ser suscrita por todas las partes presentes.
Se podrán tomar muestras de control, preventivas y de contraste. El tamaño de las muestras deberá ser

133
suficiente para la realización de la totalidad de las comprobaciones y ensayos necesarios.
A los efectos del control experimental de las armaduras, se define como lote al conjunto de las mismas
que cumplen las siguientes condiciones:
El tamaño del lote no será superior a 30 toneladas
En el caso de armaduras fabricadas en una instalación industrial fija ajena a la obra, deberán haber
sido suministradas en remesas consecutivas desde la misma instalación de ferralla,
En el caso de armaduras fabricadas en instalaciones de la obra, las producidas en períodos de un
mes,
Estar fabricadas con el mismo tipo de acero y forma de producto (barra recta o rollo enderezado),
Ensayos de
comprobación de
la conformidad de
las características
mecánicas de las
armaduras
UNE EN ISO 15630-1
Para determinar las características mecánicas sobre armaduras normalizadas, se
aplicará la UNE EN ISO 15630-2 (mallas electrosoldadas) y UNE EN ISO 15630-3
(armaduras básicas electrosoldadas en celosía).
Los ensayos de doblado-desdoblado y de doblado simple se efectuarán según la
UNEEN ISO 15630, sobre los mandriles indicados en la UNE EN 10080.
Armaduras fabricadas sin procesos de soldadura. Se caracterizaran mecánicamente
mediante el ensayo a tracción de dos probetas por cada muestra correspondiente a un
diámetro de cada serie (fina, media y gruesa según UNE EN 10080).
Armaduras fabricadas con procesos de soldadura, resistente o no resistente. Se
tomarán además cuatro muestras por lote, correspondientes a las combinaciones de
diámetros más representativos del proceso de soldadura, comprobando:
a. Ensayos de tracción sobre dos probetas por muestra correspondientes a los
diámetros menores de cada muestra.
b. Ensayos de doblado simple, o doblado-desdoblado, sobre dos probetas por
muestras correspondientes a los aceros de mayor diámetro de cada muestra.
En el caso de que el acero corrugado con el que se han elaborado las armaduras esté
en posesión de un distintivo de calidad oficialmente reconocido, la Dirección
Facultativa podrá efectuar los anteriores ensayos sobre una única probeta de cada
muestra. En el caso de que no se hayan empleado procesos de enderezado, podrá
eximir de la realización de estos ensayos.
Se aceptará el lote siempre que las características mecánicas de la armadura cumplan
las especificaciones establecidas para el acero en el artículo 32º.
En el caso de no cumplirse alguna especificación, se efectuará una nueva toma de
muestras en el mismo lote. Si volviera a producirse un incumplimiento de alguna
especificación, se procederá a rechazar el lote.
Ensayos de
comprobación de
la conformidad de
las características
de adherencia de
las armaduras
UNE EN ISO 15630-1
Comprobación obligatoria siempre que su elaboración incluya algún proceso de
enderezado.
Se tomarán una muestra de dos probetas por cada uno de los diámetros que formen
parte del lote del acero enderezado y se determinarán sus características geométricas.
Si el acero tiene certificado de las características de adherencia según el Anejo C de la
UNE EN 10080, será suficiente con determinar su altura de corruga.
Se aceptará el lote si se cumplen las especificaciones definidas en el artículo 32. En
caso contrario, se efectuará una nueva toma de muestras en el mismo lote. Si volviera
a producirse un incumplimiento de alguna especificación, se rechazará el lote.
La D.F. rechazará el empleo de armaduras con un grado de oxidación que pueda
afectar a sus condiciones de adherencia (se entenderá como excesivo el grado de
oxidación cuando tras el cepillado mediante cepillo de púas de alambre, la pérdida de
peso de la probeta de barra es > 1%). Se comprobará que tras eliminar el óxido, la
altura de corruga cumple los límites establecidos para la adherencia con el hormigón.
Ensayos de Se efectuará sobre una muestra formada por un mínimo de quince unidades de

134
comprobación de
la conformidad de
la geometría de las
armaduras
armadura, pertenecientes a diferentes formas y tipologías. Las comprobaciones a
realizar en cada unidad serán, como mínimo:
a. La correspondencia de los diámetros de las armaduras y del tipo de acero con lo
indicado en el proyecto y en las hojas de suministro
b. La alineación de sus elementos rectos, sus dimensiones y, en su caso, sus
diámetros de doblado, comprobándose que no se aprecian desviaciones
observables a simple vista en sus tramos rectos y que los diámetros de doblado y
las desviaciones geométricas respecto a las formas del despiece del proyecto son
conformes con las tolerancias establecidas en el mismo o, en su caso, en el Anejo
nº 11 de esta Instrucción.
Además, en el caso de ferralla armada, se deberá comprobar:
c. La correspondencia del número de elementos de armadura (barras, estribos, etc.)
indicado en el proyecto, las planillas y las hojas de suministro.
d. La conformidad de las distancias entre barras.
En el caso de que se produjera un incumplimiento, se desechará la armadura sobre la
que se ha obtenido el mismo y se procederá a una revisión de toda la remesa. De
resultar satisfactorias las comprobaciones, se aceptará la remesa, previa sustitución de
la armadura defectuosa. En caso contrario, se rechazará toda la remesa.
Comprobaciones
adicionales en el
caso de procesos
de elaboración con
soldadura
resistente
En el caso de que se emplee soldadura resistente para la elaboración de una
armadura en una instalación industrial ajena a la obra, la Dirección Facultativa deberá
recabar las evidencias documentales de que el proceso está en posesión de un
distintivo de calidad oficialmente reconocido. En el caso de armaduras elaboradas
directamente en la obra, la D.F. permitirá la realización de soldadura resistente sólo en
el caso de control de ejecución intenso.
Además, se deberán realizar comprobaciones experimentales de la conformidad del
proceso, en función del tipo de soldadura, de acuerdo con lo indicado en el apartado
7.2 de UNE 36832.
Certificado del suministro
El Constructor archivará un certificado firmado por persona física y preparado por el Suministrador de las
armaduras, que trasladará a la Dirección Facultativa al final de la obra, en el que se exprese la conformidad con
esta Instrucción de la totalidad de las armaduras suministradas, con expresión de las cantidades reales
correspondientes a cada tipo, así como su trazabilidad hasta los fabricantes, de acuerdo con la información
disponible en la documentación que establece la UNE EN 10080.
En el caso de que un mismo suministrador efectuara varias remesas durante varios meses, se deberá presentar
certificados mensuales el mismo mes, se podrá aceptar un único certificado que incluya la totalidad de las
partidas suministradas durante el mes de referencia.
Asimismo, cuando entre en vigor el marcado CE para los productos de acero, el Suministrador de la armadura
facilitará al Constructor copia del certificado de conformidad incluida en la documentación que acompaña al
citado marcado CE.
En el caso de instalaciones en obra, el Constructor elaborará y entregará a la Dirección Facultativa un
certificado equivalente al indicado para las instalaciones ajenas a la obra.

135
6.- CARACTERÍSTICAS FÍSICAS DEL HORMIGÓN ENDURECIDO.
Las características físicas de un hormigón endurecido dependen no solo de la propia
naturaleza de éste sino, también, de su edad y de las condiciones de humedad y temperatura a
las que haya estado sometido.
6.1. Densidad.
Es la relación existente entre la masa del hormigón y el volumen que ocupa.
Debido a que el hormigón es un material hetereogéneo, compuesto por otros materiales, y la
existencia en el interior de poros, huecos, cavidades... nos referimos siempre al Peso
específico aparente (relación entre el peso y el volumen del material tal y como se nos
presenta).
Podríamos clasificar los hormigones por su peso específico: - Ligero 1200 – 2000 Kg/m3
.
- Pesado 2000 – 2800 Kg/m3
.
- Normal >2800 Kg/m3
.
Y variará en función de:
- La naturaleza de los áridos (a mayor peso específico del árido, mayor p.e. del hormigón).
- La granulometría (aumenta el p.e. cuanto más grueso sea el árido y mejor corrección
existe entre las diferentes fracciones).
- La compactación (cuanto más homogeneo y mejor compactado esté el hormigón, mayor
peso específico tendrá).
6.2. Características mecánicas. (Ver artículo 39).
La resistencia del hormigón a compresión se refiere a los resultados obtenidos en ensayos de rotura a
compresión a 28 días, realizados sobre probetas cilíndricas de 15 cm. de diámetro y 30 cm. de altura,
fabricadas, conservadas y ensayadas conforme a lo establecido en esta Instrucción.
Las fórmulas, requisitos y
prescripciones contenidas en
esta Instrucción corresponden
a experimentación realizada
con probeta cilíndrica, salvo
que expresamente se indique
otra cosa.
(El control de calidad puede
efectuarse mediante probetas
cúbicas, según el art. 86.3.2).
En algunas obras en las que el hormigón no vaya a estar sometido a solicitaciones en los tres primeros
meses a partir de su puesta en obra, podrá referirse la resistencia a compresión a la edad de 90 días.
En ciertas obras o en alguna de sus partes, el Pliego de Prescripciones Técnicas Particulares puede
exigir la determinación de las resistencias a tracción o a flexotracción del hormigón, mediante ensayos
normalizados.
Hormigones de alta
resistencia
Aquellos con resistencia característica de proyecto fck > 50 N/mm
2
.
Hormigones de
endurecimiento rápido
Los fabricados con cemento de clase resistente 42,5R, 52,5 ó 52,5R
siempre que su relación agua/cemento sea menor o igual que 0,60.
Los fabricados con cemento de clase resistente 32,5R ó 42,5 siempre que
su relación agua/cemento sea menor o igual que 0,50.
Aquellos en los que se utilice acelerante de fraguado.
Hormigones de
endurecimiento normal
El resto de los hormigones.

136
6.2.1. Resistencia a compresión.
Para conocer la resistencia a compresión del hormigón se realizan
ensayos sobre varias probetas (serán cilíndricas de 15 cm de
diámetro y una altura de 30 cm rotas a la edad de 28 días)
procedentes de la misma amasada, presentándose variaciones
entre los resultados obtenidos en la rotura de las mismas.
Con estas variaciones aparecen los conceptos de “resistencia
media” y “resistencia característica”
- Resistencia media. Es la suma de las resistencias individuales
de cada probeta dividida por el numero de probetas ensayadas,
obteniéndose un valor que no tiene en cuenta la dispersión
entre los resultados individuales.
- Resistencia característica. Es el valor de la resistencia por
debajo del cual no se presentarán más de un 5 por 100 de
roturas; es decir el 95 por 100 de las roturas serán de valor
superior a la resistencia característica.
6.2.2. Resistencia a tracción.
El hormigón es un material que presenta una resistencia a tracción baja, aproximadamente la
décima parte de su resistencia a compresión. Esta suele ser la causa frecuente de la fisuración
del hormigón.
La determinación de la resistencia a tracción del hormigón tiene importancia especialmente
cuando se quiere conocer su comportamiento frente a la fisuración. La fisuración del hormigón
se produce como consecuencia del agotamiento de este frente a tracción cuando esta
sometido a esfuerzos de flexotracción o de cortante debidos a solicitaciones mecánicas.
6.3. Permeabilidad.
La permeabilidad de un hormigón es la facilidad que presenta éste a ser atravesado por un
fluido, y es consecuencia de la porosidad que posee la pasta hidratada y los áridos, de la falta
de compactación adecuada e incluso de la exudación.
Depende no solo del volumen de poros del hormigón, sino también del tamaño, distribución e
interconexión existente entre ellos.
Una comprobación experimental de la consecución de una estructura porosa del hormigón
suficientemente impermeable para el ambiente en el que va a estar ubicado, puede realizarse
comprobando la impermeabilidad al agua del hormigón, mediante el método de determinación
de la profundidad de penetración de agua bajo presión, según la UNE EN 12390-8.
El control de la profundidad de penetración de agua se realizará cuando las clases generales
de exposición sean III o IV, o cuando el ambiente presente cualquier clase específica de
exposición.

137
La valoración del control documental del ensayo de
profundidad de penetración de agua, se efectuará sobre tres
probetas de hormigón.
Los resultados obtenidos, conforme a UNE EN 12390-8, se
ordenarán de acuerdo con el siguiente criterio:
-Las profundidades máximas de penetración, Z1 ≤ Z2 ≤ Z3.
-Las profundidades medias de penetración, T1 ≤ T2 ≤ T3
El Hormigón ensayado deberá cumplir las siguientes
condiciones:
Zm = (Z1+Z2+Z3) ≤ (VER TABLA) Z3 <0 65 mm.
Tm = (T1+T2+T3)/3 ≤ (VER TABLA) T3 ≤ 40 mm.
Un hormigón se considera suficientemente impermeable al agua si los resultados del
ensayo de penetración de agua cumplen simultáneamente que:
Clase de exposición
ambiental
Especificación para la
profundidad máxima
Especificación para la
profundidad media
IIIa, IIIb, IV, Qa, E, H, F, Qb (en el
caso de elementos en masa o
armados)
50 mm 30 mm
IIIc, Qc, Qb (solo en el caso de
elementos pretensados) 30 mm 20 mm
Tabla 37.3.2.b Resistencias mínimas recomendadas en función de los requisitos de durabilidad (*)
(*) Estos valores reflejan las resistencias que pueden esperarse con carácter general cuando se emplean
áridos de buena calidad y se respetan las especificaciones estrictas de durabilidad incluidas en esta
Instrucción. Se trata de una tabla meramente orientativa, al objeto de fomentar la deseable coherencia
entre las especificaciones de durabilidad y las especificaciones de resistencia. En este sentido, se
recuerda que en algunas zonas geográficas en las que los áridos sólo pueden cumplir estrictamente las
especificaciones definidos para ellos en esta Instrucción, puede ser complicado obtener estos valores.
6.4. Variaciones de volúmen.
6.4.1. Retracción.
La retracción (disminución de volumen) se produce como consecuencia de la
evaporación del agua incorporada en la masa del hormigón.
Se debe a la aproximación de las partículas sólidas de la masa, durante el amasado y los
posteriores procesos de fraguado, al modificarse la delgadas películas de agua que las rodea.
El árido del hormigón está envuelto por una fina capa adherente de pasta de cemento
verificándose la retracción en cada una de esas películas de unión.

138
La importancia de la retracción depende por lo tanto de la cantidad de aglomerante empleado,
de cantidad de agua y de la proporción de finos del árido.
Se manifiesta tanto más enérgicamente cuanto más rápida sea la desecación. (La humedad
retrasa la retracción, la sequedad la aumenta).
En general, para unas condiciones medias puede admitirse como valor de la retracción:
-Para elementos de hormigón en masa: 0,35 mm por metro.
-Para elementos de hormigón armado: 0,25 mm por metro.
Para una evaluación más afinada del valor de la retracción habrían de tenerse en cuenta las
diversas variables que influyen en el fenómeno, en especial: el grado de humedad ambiente, el
espesor o menor dimensión de la pieza, la composición del hormigón, la cantidad de
armaduras y el tiempo transcurrido desde la ejecución, que marca la duración del fenómeno.
Si el hormigón ha sido amasado con gran exceso de agua, o con un cemento rápido de gran
finura, la retracción puede alcanzar valores mayores de los indicados en este procedimiento, al
menos en un 25 por 100, especialmente en las primeras edades.
Por el contrario, en hormigones muy secos la retracción calculada debe disminuirse en un 25
por 100 para encontrar valores más concordantes con los medidos experimentalmente.
Como precauciones a adoptar durante la puesta en obra del hormigón, están el rociado
abundante de los soportes o encofrados porosos a fin de evitar la desecación de la superficie y
conservar las obras el mayor tiempo posible bajo ambiente húmedo.
6.4.2. Entumecimiento.
Se conoce como entumecimiento al aumento del volumen del hormigón que puede
deberse a materiales expansivos incluidos en la masa.
Las más conocidas son las expansiones producidas por la reacción álcaliagregado (Alcali-
sílice) que destruyen velozmente la estructura; y otras más lentas como el ataque por sulfatos,
la oxidación de los hierros de refuerzo o elementos férricos empotrados en la masa del
hormigón, y el efecto de congelación y deshielo.
6.5. Fluencia.
Al aplicar al hormigón un proceso de carga y descarga se observa:
- Se carga la probeta y tenemos una deformación instantánea : OA
- Al descargarla se recupera (AO’ → deformación elástica), manteniendo una deformación
remanente OO’.
A partir de este momento → hormigón elástico → se carga con una carga ¿1 < ¿0 durante un
tiempo t1, t2.
- Al descargar la probeta ésta se recupera instantaneaménte. la deformación elástica BC =
DE. Deformación elástica instantánea.
- Sigue recuperando parte de la deformación EF = Elástica diferida.
- A partir de F tenemos la deformación plástica diferida que es irreversible.

139
La deformación total producida en un elemento de hormigón es suma de diversas
deformaciones parciales, que pueden clasificarse como sigue:
Dependientes de la tensión
Deformaciones
Instantáneas Diferidas (fluencia)
Independientes de la
tensión
Reversibles Elásticas Elásticas diferidas Termohigrométricas
Irreversibles Remanentes Plásticas diferidas Retracción
Fluencia es el conjunto de deformaciones diferidas.
Para una evaluación aproximada de la fluencia habrían de tenerse en cuenta las diversas
variables que influyen en el fenómeno, en especial: el grado de humedad ambiente, el espesor
o menor dimensión de la pieza, la composición del hormigón, la edad del hormigón en el
momento de su entrada en carga y, el tiempo transcurrido desde ese momento, lo que marca la
duración del fenómeno.
Tensión de fluencia es el valor de tensión máximo que soporta un material antes de
producirse una deformación plástica.
6.6. Propiedades térmicas.
- Conductividad térmica es la capacidad que tiene un material para transmitir a su través
el calor. Es decir, cuando una cara de un material está expuesta a una fuente térmica, el
calor o frío se transmite a través de él hasta aparecer en la cara opuesta, a una velocidad
que depende de la composición y estructura del material.
La capacidad de los materiales de transmitir el calor por conducción se mide mediante el
coeficiente de conductividad térmica (w/m.o
C): cantidad de calor que pasa en la unidad
de tiempo a través de la unidad de superficie de una muestra de material de extensión
infinita caras plano-paralelas, de espesor unidad, cuando entre sus caras se establece una
diferencia de temperatura de un grado centígrado.
- Dilatación térmica.
El coeficiente de dilatación térmica del hormigón se tomará igual a 10 -5
.
Los ensayos han demostrado que este coeficiente puede variar en una proporción
relativamente elevada (del orden de ± 30 por 100). Dicho coeficiente depende de la
naturaleza del cemento, de la de los áridos, de la dosificación, de la higrometría y de las
dimensiones de las secciones. Por lo que respecta a los áridos, los valores más bajos se
obtienen con áridos calizos y los más elevados con áridos silíceos.

140
7.- HORMIGONES ESPECIALES
Hormigones especiales. (Artículo 72.º)
El Autor del Proyecto o la Dirección Facultativa podrán disponer o, en su caso, autorizar a
propuesta del Constructor, el empleo de hormigones especiales que pueden requerir de
especificaciones adicionales respecto a las indicadas en el articulado o condiciones
específicas para su empleo, de forma que permitan satisfacer las exigencias básicas de esta
Instrucción.
Las garantías y los datos que el suministrador deba darle al peticionario serán especificados
antes de comenzar el suministro.
- Ejecución de estructuras de hormigón con fibras (anejo 14).
- Hormigones reciclados (anejo 15).
- Estructuras de hormigón con árido ligero (anejo 16).
- Hormigones autocompactantes (anejo 17).
- Hormigones en elementos no estructurales (anejo 18).
7.1.- Hormigones ligeros.
Para obtener hormigones ligeros se emplean áridos de bajas densidades, aportando como
ventajas: la disminución del peso de las estructuras y aumento notable del aislamiento térmico
en elementos de cerramiento como consecuencia de su baja conductibilidad.
Existen tres formas de conseguir hormigones ligeros, con áridos de baja densidad, mediante la
eliminación de elementos finos o arena en un hormigón tradicional y la tercera es incorporando
burbujas de gas en su masa (hormigón celular).
7.2.- Hormigones pesados.
Los hormigones pesados no difieren de los tradicionales salvo en la densidad de los áridos
empleados y en la delicadeza de su dosificación, fabricación, transporte y puesta en obra.
7.3.- Hormigones refractarios.
El hormigón ordinario aunque, durante períodos cortos de tiempo, posee un buen
comportamiento frente a las altas temperaturas, no es el material idóneo cuando ha de estar
sometido a éstas de una forma permanente, o a cambios bruscos de las mismas, como puede
ocurrir en su aplicación en hornos industriales y en instalaciones en las que se trabaja con
productos a altas temperaturas; en estos casos es imprescindible disponer de un hormigón
especial, que sea capaz de resistir altas temperaturas.
7.4.- Hormigones reforzados con fibras.
Al hormigón tradicional se le incorporan distintas clases de fibras junto con los componentes
del mismo, las fibras se amasan con el hormigón dispersándose en la masa que tiende a crear
un material mas homogéneo, con una resistencia a tracción más elevada, retracción más
controlada, rotura más tenaz, con mayor resistencia a fatiga e impacto, etc.
La efectividad de la acción reforzante y la eficacia en la transmisión de tensiones depende de
muchos factores pero especialmente de la naturaleza y del tipo de fibras empleado.
Las fibras pueden ser de acero, acero inoxidable, vidrio, nilón, polipropileno...

141
7.5.- Hormigones porosos.
Los hormigones porosos son hormigones sin finos, al igual que los ligeros, pero que en vez de
ser de baja densidad son permeables.
Este tipo de hormigones ha tenido últimamente un gran desarrollo al emplearse en capas de
drenaje para la evacuación de agua.
7.6.- Hormigones proyectados
A este tipo de hormigón o de mortero, se le puede considerar como especial, no por los
materiales que lo componen sino por la técnica de puesta en obra.
Las aplicaciones del hormigón proyectado se presta muy bien en capas delgadas y secciones
ligeramente armadas en una gran de estructuras.
7.7.- Hormigones de altas resistencias.
Son hormigones de resistencia característica mayor a 50 N/mm2
.
El uso de aditivos superfluidificantes ha permitido que sean perfectamente trabajables
hormigones con relaciones agua/ cemento inferiores a 0.3 con los que se alcanzan resistencias
elevadas.
No sólo es preciso emplear en estos hormigones aditivos y adiciones especiales sino que
también el tipo y clase de cemento utilizado, su dosificación, así como el tipo, naturaleza,
tamaño máximo del árido, etc., tienen una gran importancia en la obtención de estos
hormigones.
Una aplicación de este tipo de hormigón en edificación es la reducción de las secciones de los
pilares y el ahorro de acero. En puentes se consiguen luces mayores. También para la
ejecución de depósitos etc.

142
8.- PREFABRICADOS DE HORMIGÓN.
Viguetas, bovedillas, placas.....
Bloques.
Aplacados y pavimentos.
Tubos, pozos, arquetas...

143
Otros prefabricados.
Normas UNE de Calidad para Construcción. Prefabricados, Cemento y Hormigón
UNE 127001/1M:1994. Baldosas de cemento. Definiciones, clasificacion, caracteristicas y
recepcion en obra.
UNE 127001:1990. Baldosas de cemento. Definiciones, clasificacion, caracteristicas y
recepcion en obra
UNE 127002:1990. Baldosas de cemento. Determinacion del coeficiente de absorcion de
agua
UNE 127003:1990 EX. Baldosas de cemento. Ensayo de permeabilidad y absorcion de agua
por la cara vista
UNE 127004:1990. Baldosas de cemento. Ensayo de heladicidad
UNE 127005-1:1990 Baldosas de cemento. Determinacion de la resistencia al desgaste
por abrasion. Metodo de la plataforma giratoria o de vaiven
UNE 127005-2:1990 EX Baldosas de cemento. Determinacion de la resistencia al desgaste
por abrasion. Metodo del disco
UNE 127006:1990 Baldosas de cemento. Determinacion de la resistencia a la flexion
UNE 127007:1990 Baldosas de cemento. Determinacion de la resistencia al choque
UNE 127010:1995 EX Tubos prefabricados de hormigon en masa, hormigon armado y
hormigon con fibra de acero, para conducciones sin presion.
UNE 127011:1995 EX Pozos prefabricados de hormigon
para conducciones sin presion.

144
UNE 127025:1991 Bordillos y rigolas prefabricados de hormigon. Definicion, clasificacion,
caracteristicas, designacion, marcado y control de recepcion
UNE 127026:1991 Bordillos y rigolas prefabricados de hormigon. Comprobacion
dimensional
UNE 127027:1991 Bordillos y rigolas prefabricadas de hormigon. Determinacion del
coeficiente de absorcion de agua
UNE 127028/1M:1994 Bordillos y rigolas prefabricados de hormigon. Determinacion de la
resistencia a flexion.
UNE 127028:1991 Bordillos y rigolas prefabricados de hormigon. Determinacion de la
resistencia a flexion
UNE 41166-1:1989 EX
Bloq
ues de hormigon.
Definiciones, clasificacion y caracteristicas generales
UNE 41166-2:1989 EX Bloques de hormigon. Clasificacion y especificaciones segun su
utilizacion
UNE 41167:1989 EX Bloques de hormigon. Metodo de ensayo para la medicion de las
dimensiones y comprobacion de la forma
UNE 41168:1989 EX Bloques de hormigon. Metodo de ensayo para determinar la seccion
bruta, seccion neta e indice de macizo
UNE 41169:1989 EX Bloques de hormigon. Metodo de ensayo para determinar la densidad
real del hormigon
UNE 41170:1989 EX Bloques de hormigon. Metodo de ensayo para determinar la
absorcion de agua

145
9.- BIBLIOGRAFÍA
Instrucción del Hormigón Estructural EHE-08
RC-08.
AENOR - Ensayos de hormigón y sus componentes.
- Arredondo, Francisco. “Estudio de materiales”. Consejo Superior de Investigaciones
Científicas. Instituto Eduardo Torroja de la Construcción y del Cemento. Madrid 1972.
- Camuñas y Paredes, A. “Materiales de Construcción”. Guadiana de Publicaciones.
Madrid, 1974.
- Dreux, Georges. “Guía practica del hormigón”. –
- Fernández Canovas, M. “Hormigón”. Servicio de Publicaciones. Colegio de Ingenieros
de Caminos, Canales y Puertos. Colección Escuelas. Madrid (1.989).

Hormigon ie

Más contenido relacionado

La actualidad más candente

Similar a Hormigon ie

Más de jorge miguel castro chavez

Último

Hormigon ie
