1. IMPRESIÓN 3D
Una impresora 3D es una máquina capaz de
realizar réplicas de diseños en 3D, creando
piezas o maquetas volumétricas a partir de
un diseño hecho por ordenador.
La impresión 3D es una fabricación aditiva
que consiste en la fabricación de piezas a
partir de un modelo 3D, sin necesidad de
moldes, mediante la deposición de capas
de material

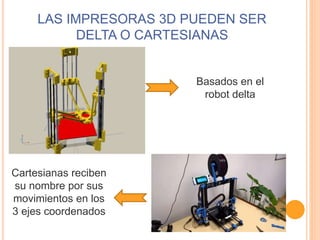

2. LAS IMPRESORAS 3D PUEDEN SER
DELTA O CARTESIANAS
Basados en el
robot delta
Cartesianas reciben
su nombre por sus
movimientos en los
3 ejes coordenados

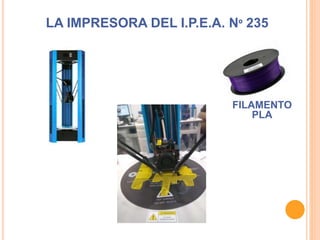

3. LA IMPRESORA DEL I.P.E.A. Nº 235
FILAMENTO
PLA

4. MATERIAL QUE SE UTILIZA
Primeros materiales en filamento para Impresión 3D
¿Qué ventaja presentan estos materiales?
PLA: Es un polímero biodegradable derivado del ácido
láctico. Es un material altamente versátil, que se hace a
partir de recursos renovables al 100%, como son la maíz, la
remolacha, el trigo y otros productos ricos en almidón.
 Se puede imprimir con cualquier tipo de cabezal.
 No necesita cama caliente para la adherencia de las
piezas
ABS: es un polímero termoplástico bastante común en la
industria, conocido principalmente por su buena resistencia
a las bajas temperaturas y su peso liviano
 Se puede imprimir con cualquier tipo de cabezal.
 La pieza obtenida se puede maquinar.

5. SELECCIÓN DEL MATERIAL
¿Cuales son las contras que presentan estos materiales?
PLA:
 Las piezas no son mecanizables y resultan frágiles.
 El proceso de pulido para obtener una buena terminación, se
realiza con cloroformo.
ABS:
 Al llegar al punto de fusión este material libera gases tóxicos
 Es difícil lograr buenas impresiones ya que este material
tiene más posibilidades de generar warping en la pieza.
 Necesita una base a 100°C para lograr una buena impresión
 No es apto para fabricación de materiales involucrados en
alimentación.

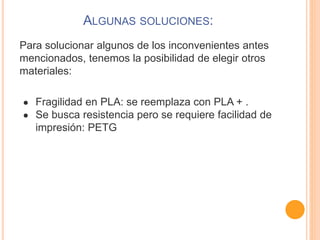

6. ALGUNAS SOLUCIONES:
Para solucionar algunos de los inconvenientes antes
mencionados, tenemos la posibilidad de elegir otros
materiales:
● Fragilidad en PLA: se reemplaza con PLA + .
● Se busca resistencia pero se requiere facilidad de
impresión: PETG

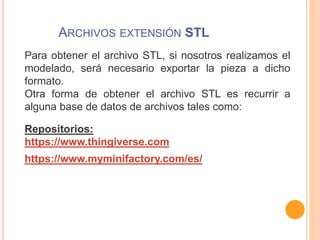

7. ARCHIVOS EXTENSIÓN STL
Para obtener el archivo STL, si nosotros realizamos el
modelado, será necesario exportar la pieza a dicho
formato.
Otra forma de obtener el archivo STL es recurrir a
alguna base de datos de archivos tales como:
Repositorios:
https://www.thingiverse.com
https://www.myminifactory.com/es/

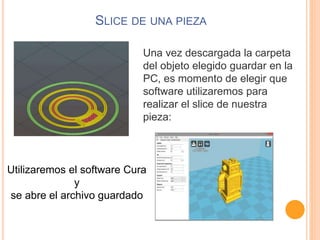

8. SLICE DE UNA PIEZA
Una vez descargada la carpeta
del objeto elegido guardar en la
PC, es momento de elegir que
software utilizaremos para
realizar el slice de nuestra
pieza:
Utilizaremos el software Cura
y
se abre el archivo guardado

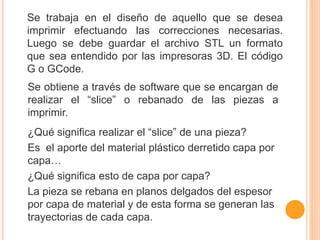

9. Se trabaja en el diseño de aquello que se desea
imprimir efectuando las correcciones necesarias.
Luego se debe guardar el archivo STL un formato
que sea entendido por las impresoras 3D. El código
G o GCode.
Se obtiene a través de software que se encargan de
realizar el “slice” o rebanado de las piezas a
imprimir.
¿Qué significa realizar el “slice” de una pieza?
Es el aporte del material plástico derretido capa por
capa…
¿Qué significa esto de capa por capa?
La pieza se rebana en planos delgados del espesor
por capa de material y de esta forma se generan las
trayectorias de cada capa.

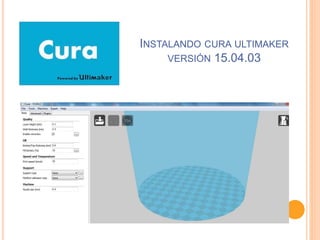

11. INSTALANDO CURA ULTIMAKER
VERSIÓN 15.04.03
