Este informe técnico resume el proyecto de una puerta eléctrica iluminada realizado por estudiantes. Inicialmente se investigaron diversos modelos y mecanismos. Luego de varias ideas, se decidió un diseño final con poleas para mover la puerta. Los estudiantes construyeron la maqueta con materiales como piedras, cartón y pintura. Finalmente, la puerta funciona con un motor, interruptor y batería conectados por cables.

1. INFORME TÉCNICO SOBRE EL PROYECTO PERIODO 2
SARA CADENA PALOMINO-ENCARGADA DE MATERIALES
ISABELLA MAJIN CARABALI-PERIODISTA
MARIANA MARTÍNEZ ERASO-ASEO
NATALIA MARTÍNEZ ERASO-MONITORA
LICENCIADO GUILLERMO MONDRAGON
INSTITUCIÓN EDUCATIVA LICEO DEPARTAMENTAL
TECNOLOGIA
10-1
SANTIAGO DE CALI

2. TABLA DE CONTENIDO
1. Planteamiento del problema
2. Lluvia de ideas
3. Diseño previo
4. Diseño definitivo
5. Cambios realizados sobre la primera idea
6. Trabajo de taller
7. Características tecnológicas
8. Presupuesto
9. Evaluación

3. 1. PLANTEAMIENTO DEL PROBLEMA
El proyecto que llevaremos a cabo a continuación es sobre diseñar y crear
de forma creativa una puerta eléctrica que logre avanzar y tenga iluminación
en el entorno.
Se investigará y se observaran diversos videos y tipos de modelos acerca
del tema del proyecto de tecnología para el segundo período; también se
investigará acerca de mecanismos los cuales se podrían utilizar para este
proyecto, se puede resumir en que conocimos más sobre controles
eléctricos del movimiento.

4. 2. LLUVIA DE IDEAS
El primer pensamiento que se nos vino a la mente fue realizar el proyecto sobre
el parque de la caña, pero analizando después con detalle la situación
elegimos realizar el proyecto del boulevard, debido a que era un lugar mucho
más bello a nuestra perspectiva visual.

5. 3. DISEÑO PREVIO
Este era el boceto inicial:
En la tabla que se ve en la imagen iría la maqueta con sus respectivos árboles,
bancas y demás como se ve en las imágenes del blog. Se suponía que se iba a
utilizar un sistema de poleas con un botón que permitiría que el sistema
avanzara hasta cerrar la puerta y hasta devolverla y así sucesivamente.
Además de lo ya mencionado se tenia en mente adornar por así decirlo con un
circuito en serie.

6. 4. DISEÑO DEFINITIVO
El boceto o diseño final es este:

7. 5. CAMBIOS REALIZADOS SOBRE LA PRIMERA IDEA
Se realizaron bastantes cambios con respecto al diseño previo que se había
planteado, pero tras el conceso del grupo nos pusimos de acuerdo para que
el diseño quedara como se mostró en la imagen anterior.
Se realizaron los siguientes cambios:
-El circuito cambió de estar en un extremo de la tabla a estar en el otro
extremo y no se utilizará el circuito paralelo
-El letrero de la entrada no se colocó debido a que estéticamente no se veía
bien
-Se incrementaron las piedras las cuales no estaban en el primer diseño de
la maqueta para darle un ambiente mucho más fresco
-Por último el sistema de control eléctrico del movimiento cambió se iba a
utilizar un sistema de cremallera pero en su lugar se utilizó un sistema de
poleas como se estableció en el diseño final.

8. 6. TRABAJO DE TALLER
Lo primero que se elaboró fue la parte en la que se ubica el río, colocando cada
piedra en su lugar, junto con el papel mache; luego se siguió con el proceso de
corte de cartón paja el cual se utilizó para hacer las bancas y otras cosas de la
parte decorativa de la maqueta, junto con el proceso de recorte se empezó el
trabajo de la pintura.
Ya cuando se tuvo todos estos materiales listos se pegaron a la base de la
maqueta, la cual va adherida a una especie de cajón en el cual se introdujo lo
que es el funcionamiento mecánico de la puerta.
Todos estos pasos que fueron mencionados antes dieron como resultado a la
maqueta que se mostrará a continuación:

9. 7.CARACTERÍSTICAS TECNOLOGÍCAS
El funcionamiento mecánico de la puerta es el siguiente:
La pila de 9 voltios le da la energía al motor el cual esta conectado al
interruptor de 6 patas, el interruptor le da la “señal” al motor para cerrar y abrir
la puerta, también el interruptor de botón esta conectado al motor este
interruptor le da energía al motor para que pare y siga. El motor tiene en la
punta una rueda la cual esta conectada por medio de una especie de “correa”
que está sujeta a una rueda que esta encima de una “base”, a este sistema se
le llama sistema de transmisión con correa utilizando poleas (Un sistema de
transmisión por correa es un conjunto de dos poleas acopladas por medio de
una correa con el fin de transmitir fuerzas y velocidades angulares entre
árboles paralelos que se encuentran a una cierta distancia, La fuerza se
transmite por efecto del rozamiento que ejerce la correa sobre la polea.).
Ejemplo:
Nuestra maqueta:

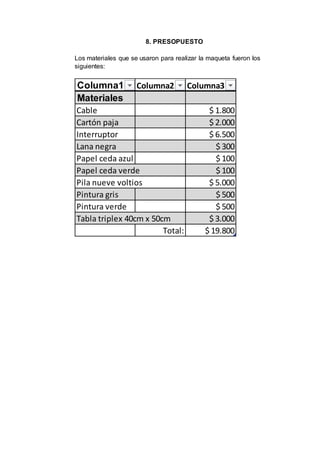

10. 8. PRESOPUESTO
Los materiales que se usaron para realizar la maqueta fueron los
siguientes:
Columna1 Columna2 Columna3
Materiales
Cable $ 1.800
Cartón paja $ 2.000
Interruptor $ 6.500
Lana negra $ 300
Papel ceda azul $ 100
Papel ceda verde $ 100
Pila nueve voltios $ 5.000
Pintura gris $ 500
Pintura verde $ 500
Tabla triplex 40cm x 50cm $ 3.000
Total: $ 19.800

11. 9. EVALUACIÓN
A continuación, se mostrará una tabla con relación a las fortalezas y
debilidades que se presentaron a la hora de realizar la maqueta:
Fortalezas Debilidades
Diseñar el boceto para la
maqueta.
Establecer un consenso acerca
del boceto.
Estuvimos de acuerdo en utilizar
la mayoría de los materiales
Elegir el lugar
Unión de equipo Circuito eléctrico
Construcción de adornos
(árboles, bancas, etc.)
Falta de compromiso
Colocar la iluminación Contratiempos
