1. PROYECTO TECNOLOGÍA
MAQUETA
LUISA FERNANDA DUQUE GARCERÁ
GRADO:10-1
TRABAJO PARA LA ASIGNATURA DE
TECNOLOGIA
PROFESOR:
GUILLERMO MONDRAGÓN
INSTITUCION EDUCATIVA
LICEO DEPARTAMENTAL
SANTIAGO DE CALI
JULIO-2015

2. TABLA DE CONTENIDOS:
1. INTRODUCCION
2. Planteamiento del problema
Lluvia de ideas: ideas antes de llegar al boceto inicial
3. Características tecnológicas: explicación sobre el funcionamiento mecánico
y eléctrico del artefacto
4. Presupuesto: materiales empleados y costos de adquisición de los mismos
5. Evaluación: valoración de los procesos realizados y los resultados
obtenidos, destacando las debilidades y fortalezas de la actividad
tecnológica desarrollada.

3. 1. INTRODUCCION
En el siguiente material se presenta, para conocersobre el proceso
realizado del diseño y elaboración de la maqueta con su respectiva
puerta corrediza, donde se aplican los conocimientossobre circuitos y
electricidad,en este también se da muestra de la creatividad.

4. PLANTEAMIENTO DEL PROBLEMA:
¿Cómo construir y diseñar la maqueta con su respectiva Puerta?
1) LLUVIAS DE IDEAS:Puerta movediza
 Realizar una puerta movediza que se habrá mediante el mecanismo
Tornillo tuerca: en este mecanismo se emplea dos poleas con su respectiva
correo para que se pueda realizar el movimiento de la puerta.
 Mediante un mecanismo de piñones: en este caso se emplea el motor con
un piñón utilizando la cinta dentada para el debido movimiento de la puerta.
2) DISEÑO PREVIO:
Realice un plano del colegio, se tomaron las medidas de acuerdo al tamaño de
la tabla que utilice, y se empezó a elaborar cada edificio que se tiene en el
esquema.

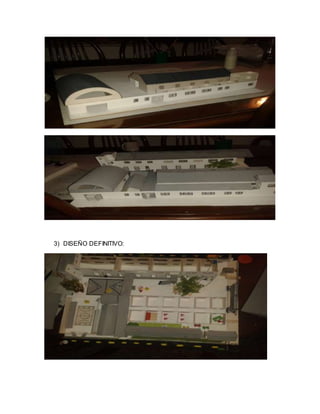

5. 3) DISEÑO DEFINITIVO:

6. 4) MATERIALES UTILIZADOS EN LA ELABORACION DE LA PUERTA:
Dos poleas: Motor:
Switch de 3 vias: Portapilas:

7. 5) TRABAJO DE TALLER:
Teniendo realizado el plano con medidas exactas que se aplicarían en la base
se empezó a elaborar la maqueta recortando el cartón paja para realizar las
edificaciones de la maqueta, para ser pintadas, también se utiliza papel
corrugado para el techo de las cajas de cartón, se pintan se va armando la
estructura, después realice los arboles con estropajos y plantas secas y se
pintó de su color correspondiente, se puso papel acetato en las ventanas,
después se realizó la puerta con el interruptor, el porta pilas, su motor y las
poleas y se elaboró la puerta.
6) CARACTERISTICAS TECNOLOGICAS:
 El uso de materiales como el motor y las poleas.
 El hecho de crear o diseñar una puerta que se mueva con
electricidad.
 El buen uso de las Tics porque estas nos ayudaron a guiarnos en el
proceso de diseño o creación.
 Aplicando el conocimiento de las nuevas tecnologías, como lo son
este tipo de inventos.
7) PRESUPUESTO:
La siguiente tabla se muestra el valor de los materiales utilizados en la elaboración
de la maqueta y de la puerta movediza:
OBJETO VALOR
2 PLIEGOSCARTON PAJA $ 3.000
ACETATO $ 1.500
BISTURI $ 4.500
CORREA $ 600
ELEMENTOS DECORATIVOS $ 30.000
LIJA $ 1.200
MOTOR 9v $ 3.500
PAPELCORRUGADO $ 2.000
PILA $ 2.500
PINTURAS $ 3.000
PIÑONES $ 3.500
POLEAS $ 3.200
REGLA 50CM $ 2.000
TRIPLEX 50*50 $ 10.000
TOTAL= $ 70.500

8. VALORACIÓN
El proyecto realizado me parece una buena idea, te ayuda a volver a imaginar y
crear y aplicar las tecnologías a la hora de construir ya sea viendo o leyendo algún
documento que te instruya acerca de cómo elaborar la puerta movediza, además
te lleva a observar un lugar en el cual tu estas todos los días pero que muchas
veces no te das cuenta de la pequeñas y grandes cosas que tiene, en el proyecto
tuve unos pequeños inconvenientes a la hora de realizar la puerta pero logre
realizarlo a pesar de las circunstancias, me siento satisfecha con el trabajo final.
