Informe de Simbología Topográfica

Universidad Privada Del Norte
Alumno:
Jáuregui Martínez, Antony Mayer
Docente:
Arana Dávila, Christian Francisco
Curso:
Topografía I
Tema:
Simbología Topográfica
Ciclo
“IV”
Año
“2015”

Introducción
Elpresenteinformetienecomofinalidadlograrreconocerlosdiferentestiposdesimbologíatopográfica
enlassalidasalcampo,paraasípoderafianzarnuestroconocimientoteórico-prácticoconelcursoennuestravida
diariayenlarealidad.Siendodevitalimportanciaalejercernuestracarreracomo futurosingenierosciviles.

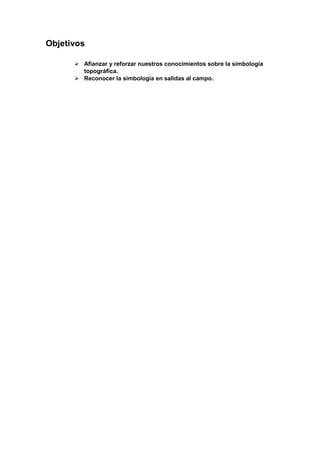

Objetivos
 Afianzar y reforzar nuestros conocimientos sobre la simbología
topográfica.
 Reconocer la simbología en salidas al campo.

Marco teóricos
1. Simbologías Topográficas: Se llaman también símbolos convencionales.
Son dibujos que expresan con claridad el aspecto o detalle a representar.
Son dibujos que representan elementos naturales y artificiales que existen en la zona del
levantamiento topográfico.
2. CONDICIONES QUE DEBEN REUNIR LOS SÍMBOLOS TOPOGRÁFICOS:
 Deben ser fáciles y sencillos en su ejecución
 Deben expresar con claridad el aspecto o detalle a representar
 Ejecución rápida, clara y bien representada
 Dar una sensación de realidad del aspecto representado
 Dar una agradable apariencia al conjunto dibujado
 Los símbolos que son difíciles de representar se colocan en la leyenda.
 En la leyenda van solo los símbolos que son difícil de interpretación.
 Los símbolos topográficos son representaciones de los elementos naturales y
artificiales, que existen dentro de la zona de levantamiento topográfico.
 Los símbolos topográficos o símbolos convencionales deben ser dibujados.
3. COLORES QUE DEBEN SER UTILIZADOS EN SU EJECUCIÓN:

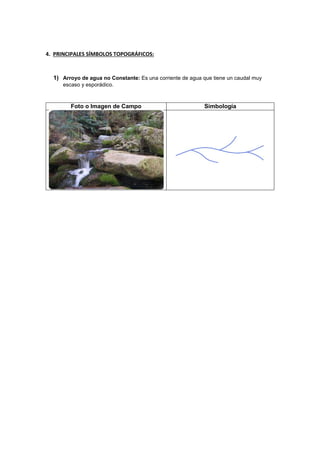

4. PRINCIPALES SÍMBOLOS TOPOGRÁFICOS:
1) Arroyo de agua no Constante: Es una corriente de agua que tiene un caudal muy
escaso y esporádico.
Foto o Imagen de Campo Simbología

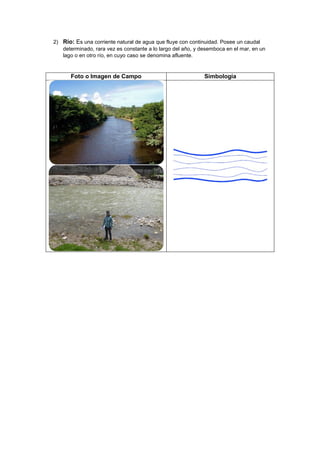

2) Río: Es una corriente natural de agua que fluye con continuidad. Posee un caudal
determinado, rara vez es constante a lo largo del año, y desemboca en el mar, en un
lago o en otro río, en cuyo caso se denomina afluente.

3) Canal Principal: Una construcción que puede ser natural o artificial destinada al
transporte de todo tipo de fluidos. Es de tipo principal, cuando se encuentra en la parte
principal de la captación del agua, por ello es de mayor caudal o tamaño.

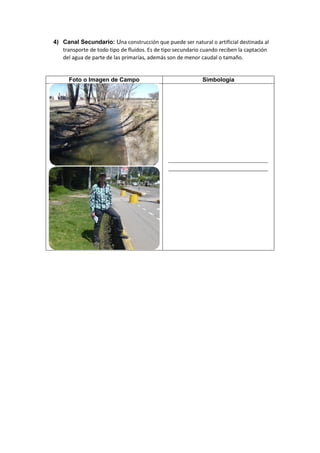

4) Canal Secundario: Una construcción que puede ser natural o artificial destinada al
transporte de todo tipo de fluidos. Es de tipo secundario cuando reciben la captación
del agua de parte de las primarías, además son de menor caudal o tamaño.

5) Pozo Seco: Es un agujero, excavación o túnel vertical que perfora la tierra Cuando la
capa freática se ha agotado, o en el lugar de excavación no han encontrado la capa
freática y la reserva de agua subterránea no existe, o es muy escaza.

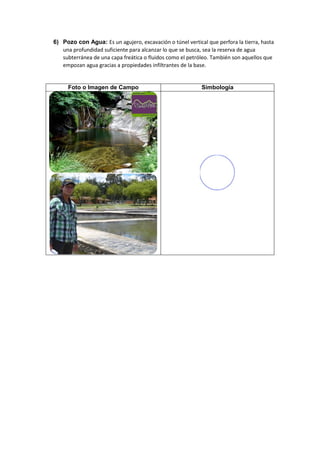

6) Pozo con Agua: Es un agujero, excavación o túnel vertical que perfora la tierra, hasta
una profundidad suficiente para alcanzar lo que se busca, sea la reserva de agua
subterránea de una capa freática o fluidos como el petróleo. También son aquellos que
empozan agua gracias a propiedades infiltrantes de la base.

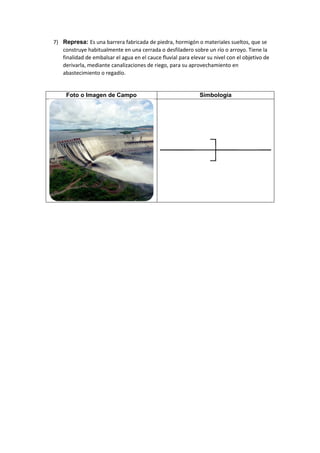

7) Represa: Es una barrera fabricada de piedra, hormigón o materiales sueltos, que se
construye habitualmente en una cerrada o desfiladero sobre un río o arroyo. Tiene la
finalidad de embalsar el agua en el cauce fluvial para elevar su nivel con el objetivo de
derivarla, mediante canalizaciones de riego, para su aprovechamiento en
abastecimiento o regadío.

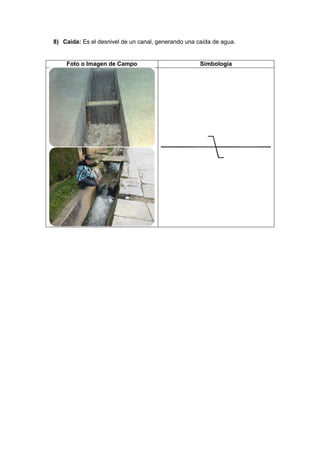

8) Caída: Es el desnivel de un canal, generando una caída de agua.

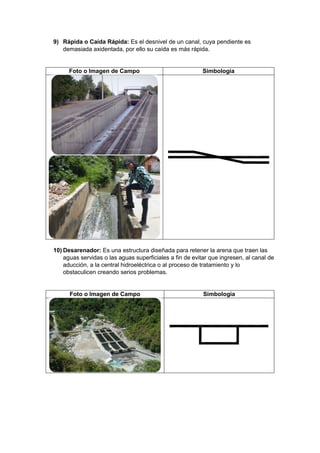

9) Rápida o Caída Rápida: Es el desnivel de un canal, cuya pendiente es
demasiada axidentada, por ello su caída es más rápida.
10) Desarenador: Es una estructura diseñada para retener la arena que traen las
aguas servidas o las aguas superficiales a fin de evitar que ingresen, al canal de
aducción, a la central hidroeléctrica o al proceso de tratamiento y lo
obstaculicen creando serios problemas.

11) Zanja con agua: Es un corte y extracción de las tierras que se realiza sobre el
terreno. Es una excavación lineal. Transporta agua.
12) Tubería: Es un conducto que cumple la función de transportar agua u otros
fluidos.

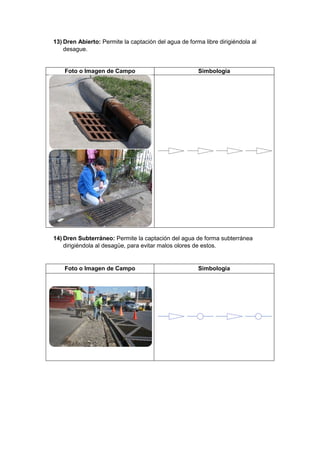

13) Dren Abierto: Permite la captación del agua de forma libre dirigiéndola al
desague.
14) Dren Subterráneo: Permite la captación del agua de forma subterránea
dirigiéndola al desagüe, para evitar malos olores de estos.

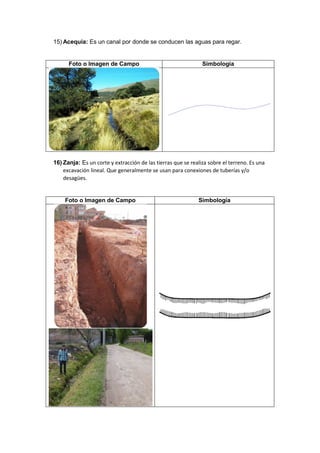

15) Acequia: Es un canal por donde se conducen las aguas para regar.
16) Zanja: Es un corte y extracción de las tierras que se realiza sobre el terreno. Es una
excavación lineal. Que generalmente se usan para conexiones de tuberías y/o
desagües.

17) Curvas de Nivel: Es cada una de las curvas de nivel que materializa una
sección horizontal de relieve representado. La equidistancia, diferencia de
altitud entre dos curvas sucesivas, es constante y su valor depende de la escala
del mapa y de la importancia del relieve. Se utiliza para la representación
cartográfica y/o topográfica.
18) Tierra de Labor: Son tierras que recién han sido trabajadas para cultivar.

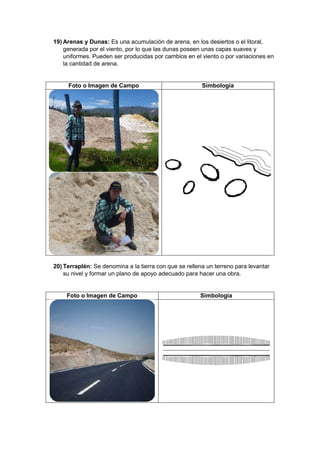

19) Arenas y Dunas: Es una acumulación de arena, en los desiertos o el litoral,
generada por el viento, por lo que las dunas poseen unas capas suaves y
uniformes. Pueden ser producidas por cambios en el viento o por variaciones en
la cantidad de arena.
20) Terraplén: Se denomina a la tierra con que se rellena un terreno para levantar
su nivel y formar un plano de apoyo adecuado para hacer una obra.

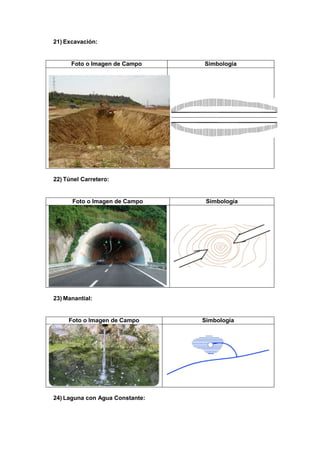

21) Excavación:
22) Túnel Carretero:
23) Manantial:

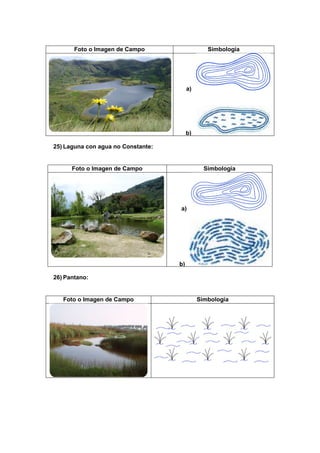

24) Laguna con Agua Constante:

a)
b)
25) Laguna con agua no Constante:
a)
b)
26) Pantano:

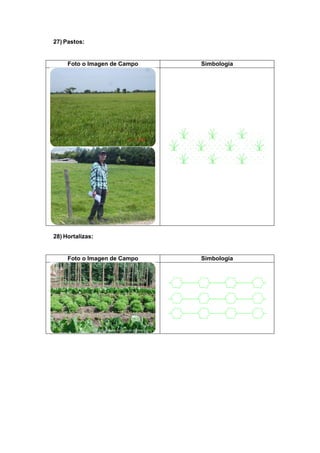

27) Pastos:
28) Hortalizas:

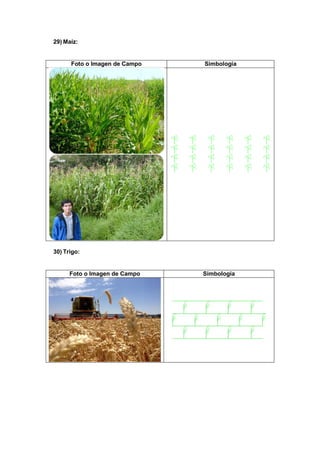

29) Maíz:
30) Trigo:

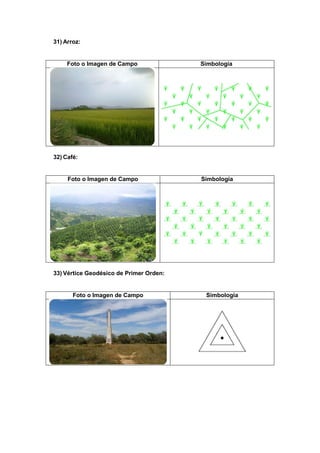

31) Arroz:
32) Café:
33) Vértice Geodésico de Primer Orden:

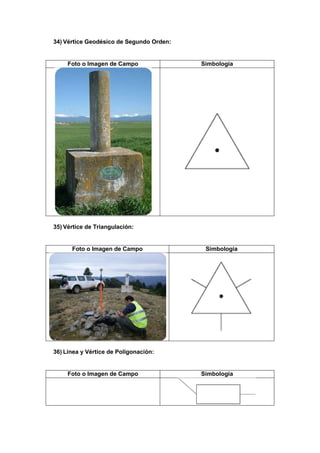

34) Vértice Geodésico de Segundo Orden:
35) Vértice de Triangulación:
36) Línea y Vértice de Poligonación:

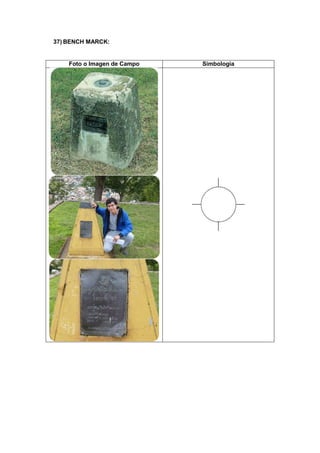

37) BENCH MARCK:

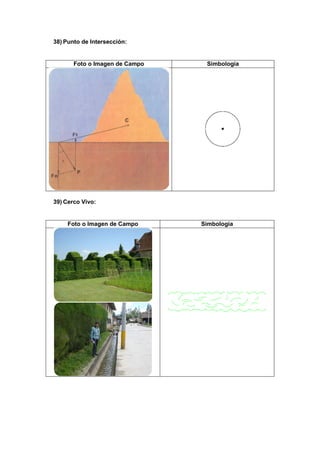

38) Punto de Intersección:
39) Cerco Vivo:

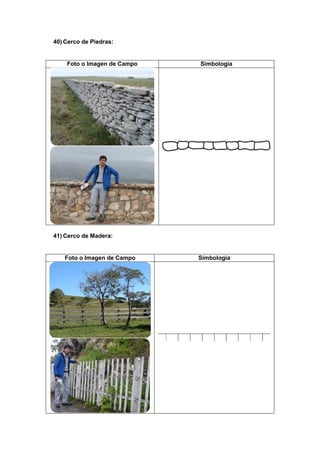

40) Cerco de Piedras:
41) Cerco de Madera:

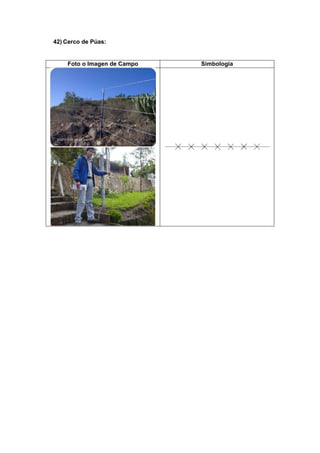

42) Cerco de Púas:

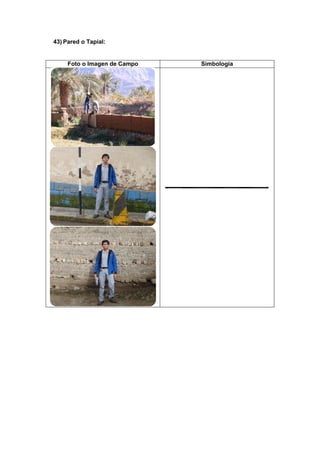

43) Pared o Tapial:

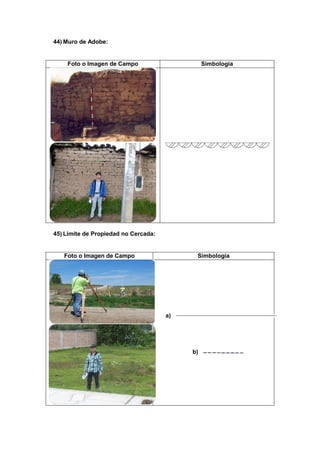

44) Muro de Adobe:
45) Límite de Propiedad no Cercada:
a)
b)

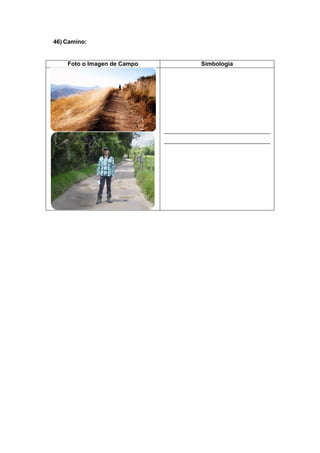

46) Camino:

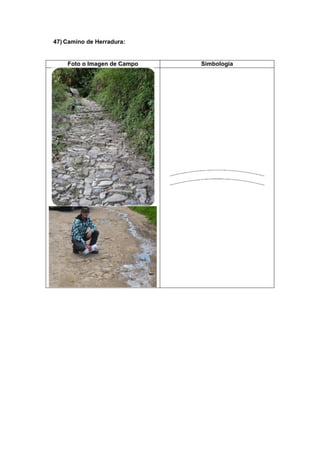

47) Camino de Herradura:

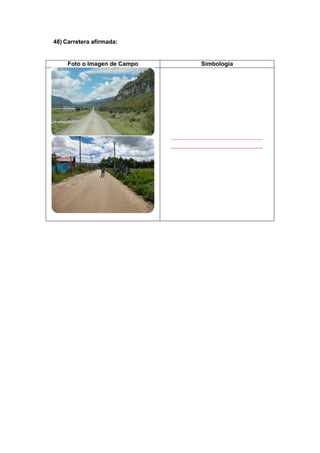

48) Carretera afirmada:

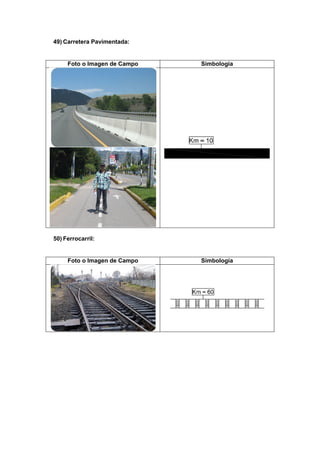

49) Carretera Pavimentada:
50) Ferrocarril:

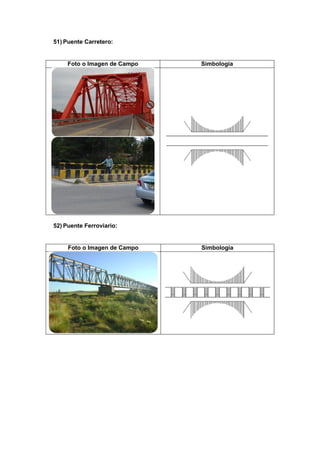

51) Puente Carretero:
52) Puente Ferroviario:

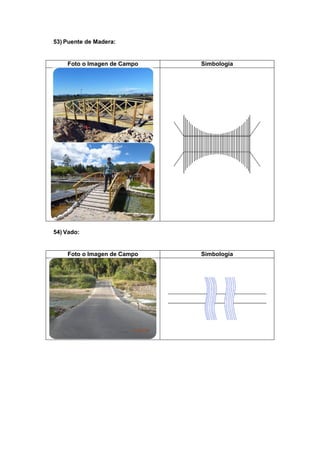

53) Puente de Madera:
54) Vado:

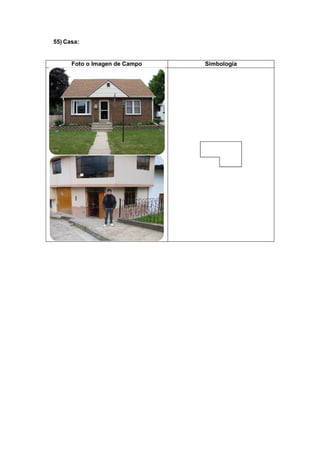

55) Casa:

56) Iglesia:
57) Cementerio:

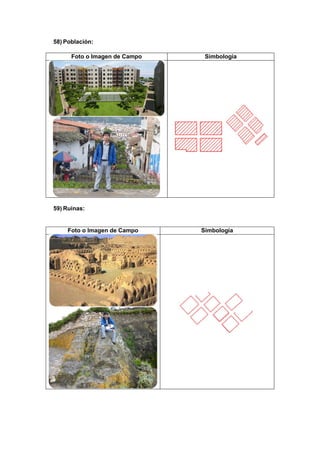

58) Población:
59) Ruinas:

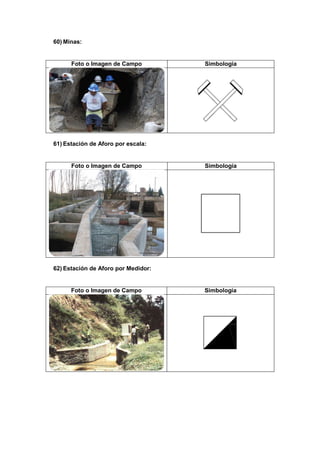

60) Minas:
61) Estación de Aforo por escala:
62) Estación de Aforo por Medidor:

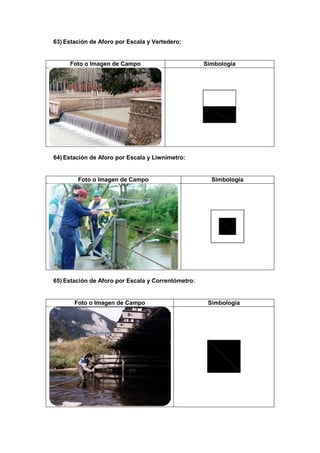

63) Estación de Aforo por Escala y Vertedero:
64) Estación de Aforo por Escala y Liwnímetro:
65) Estación de Aforo por Escala y Correntómetro:

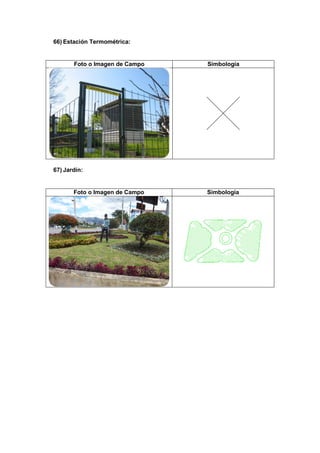

66) Estación Termométrica:
67) Jardín:

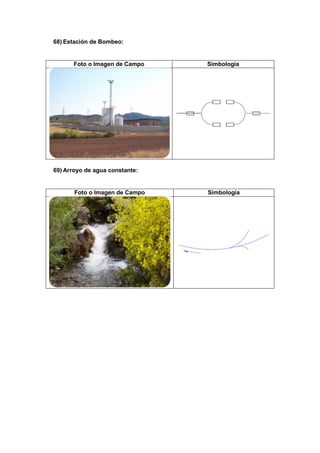

68) Estación de Bombeo:
69) Arroyo de agua constante:

70) Pedregal:
71) Norte Magnético:

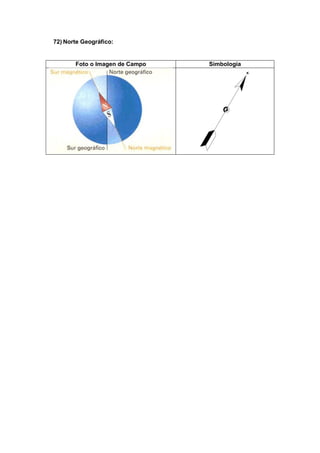

72) Norte Geográfico:

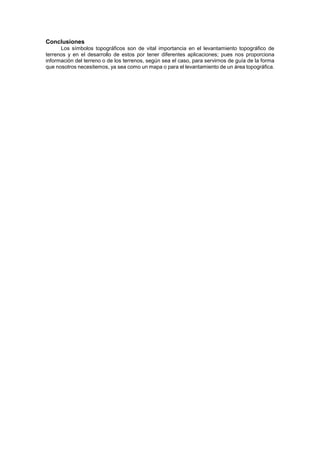

Conclusiones
Los símbolos topográficos son de vital importancia en el levantamiento topográfico de
terrenos y en el desarrollo de estos por tener diferentes aplicaciones; pues nos proporciona
información del terreno o de los terrenos, según sea el caso, para servirnos de guía de la forma
que nosotros necesitemos, ya sea como un mapa o para el levantamiento de un área topográfica.

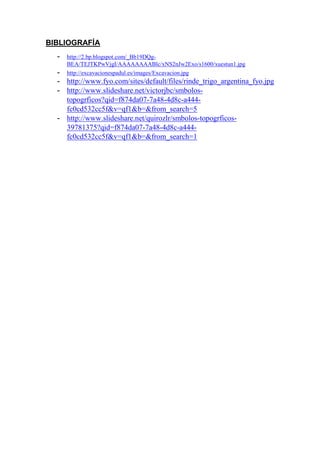

BIBLIOGRAFÍA
