1. INMOBILIARIO
CARDIOVASCULAR

2. fuente:http://www.sanhigia.com/images/biomaterialesysuturas_sutnoabsorb_prolene.
jpg.15/03/2013

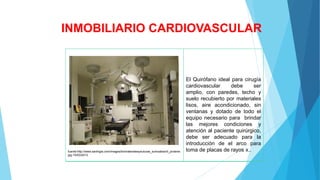

El Quirófano ideal para cirugía
cardiovascular debe ser
amplio, con paredes, techo y
suelo recubierto por materiales
lisos, aire acondicionado, sin
ventanas y dotado de todo el
equipo necesario para brindar
las mejores condiciones y
atención al paciente quirúrgico,
debe ser adecuado para la
introducción de el arco para
toma de placas de rayos x..
INMOBILIARIO CARDIOVASCULAR

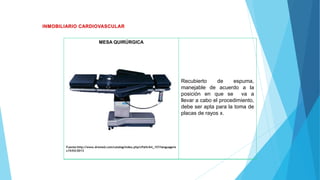

3. MESA QUIRÚRGICA
Fuente:http://www.dremed.com/catalog/index.php/cPath/64_157/language/e
s15/03/2013
Recubierto de espuma,
manejable de acuerdo a la
posición en que se va a
llevar a cabo el procedimiento,
debe ser apta para la toma de
placas de rayos x.

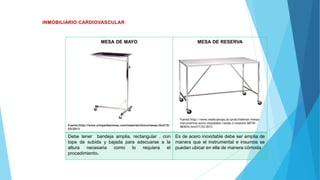

4. MESA DE MAYO
Fuente:http://www.ortopediamimas.com/materialclinico/mesas.html15/
03/2013
MESA DE RESERVA
Debe tener bandeja amplia, rectangular , con
tope de subida y bajada para adecuarse a la
altura necesaria como lo requiera el
procedimiento.
Es de acero inoxidable debe ser amplia de
manera que el instrumental e insumos se
puedan ubicar en ella de manera cómoda
Fuente:http://www.medicalexpo.es/prod/hidemar/mesas-
instrumentos-acero-inoxidable-ruedas-2-estantes-68739-
483034.html17/03/2013

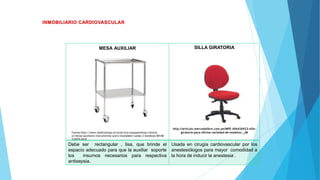

5. MESA AUXILIAR SILLA GIRATORIA
http://articulo.mercadolibre.com.pe/MPE-406426923-silla-
giratoria-para-oficina-variedad-de-modelos-_JM
Debe ser rectangular , lisa, que brinde el
espacio adecuado para que la auxiliar soporte
los insumos necesarios para respectiva
antisepsia.
Usada en cirugía cardiovascular por los
anestesiólogos para mayor comodidad a
la hora de inducir la anestesia .
Fuente:http://www.medicalexpo.es/prod/orla-equipamientos-clinicos-
sl/mesas-auxiliares-instrumentos-acero-inoxidable-ruedas-2-bandejas-80148-
512074.html

6. TABLERO ACRILICO CARRO DE INSTRUMENTACIÓN Y/ O
ANESTESIA
En el se escribe toda la información importante
acerca del paciente como: nombre, edad,
diagnostico, peso, talla, Conteo y recuento de
dispositivos medico de curación como gasas
torundas y compresas entre otro.
Contiene todos los insumos pertinentes a
instrumentación quirúrgica y/ o anestesia
Fuente:http://articulo.mercadolibre.com.co/MCO-406890383-
tablero-acrilico-borrable-_JM17/06/2013
Fuente:http://www.asvamedic.com/galerias/Mobiliario-
Clinico/Mobiliario-clinico-modular-METRO/Carros-de-Curas-
Carros-Anestesia-Carros-Medicacion/17/06/2013

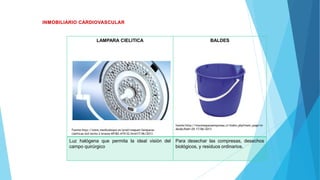

7. LAMPARA CIELITICA BALDES
fuente:http://insumosparaempresas.cl/index.php?main_page=in
dex&cPath=29.17/06/2013
Luz halógena que permita la ideal visión del
campo quirúrgico
Para desechar las compresas, desechos
biológicos, y residuos ordinarios.
Fuente:http://www.medicalexpo.es/prod/maquet/lamparas-
cialiticas-led-techo-2-brazos-69182-419132.html17/06/2013

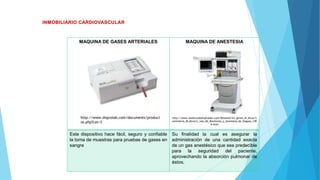

8. MAQUINA DE GASES ARTERIALES MAQUINA DE ANESTESIA
http://www.medicosdeelsalvador.com/Detailed/Im_genes_M_dicas/S
uministros_M_dicos/L_nea_de_Monitoreo_y_Anestesia_de_Oxgasa_149
4.html
Este dispositivo hace fácil, seguro y confiable
la toma de muestras para pruebas de gases en
sangre
Su finalidad la cual es asegurar la
administración de una cantidad exacta
de un gas anestésico que sea predecible
para la seguridad del paciente,
aprovechando la absorción pulmonar de
éstos.
http://www.disprolab.com/documents/product
os.php?cat=3

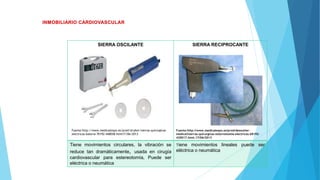

9. SIERRA OSCILANTE SIERRA RECIPROCANTE
Fuente:http://www.medicalexpo.es/prod/desoutter-
medical/sierras-quirurgicas-esternotomia-electricas-68192-
420017.html.17/06/2013
Tiene movimientos circulares, la vibración se
reduce tan dramáticamente, usada en cirugía
cardiovascular para estereotomía, Puede ser
eléctrica o neumática
Tiene movimientos lineales puede ser
eléctrica o neumática
Fuente:http://www.medicalexpo.es/prod/stryker/sierras-quirurgicas-
electricas-bateria-70192-448058.html17/06/2013

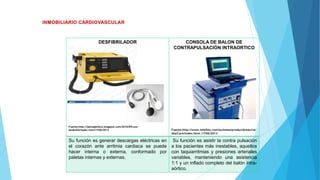

10. DESFIBRILADOR
Fuente:http://jaimegteleco.blogspot.com/2010/05/uso-
dedesfibrilador.html17/06/2013
CONSOLA DE BALON DE
CONTRAPULSACIÓN INTRAORTICO
Fuente:http://www.teleflex.com/es/emea/productAreas/car
diacCare/index.html.17/06/2013
Su función es generar descargas eléctricas en
el corazón ante arritmia cardiaca se puede
hacer interna o externa, conformado por
paletas internas y externas.
Su función es asistir la contra pulsación
a los pacientes más inestables, aquellos
con taquiarritmias y presiones arteriales
variables, manteniendo una asistencia
1:1 y un inflado completo del balón intra-
aórtico.

11. Fuente:http://www.internetmed.com/product-
categories/coagulation-analyzer11/11/13
Fuente: http://spanish.alibaba.com/product-gs/cozy-electric-
thermal-blanket-284870722.html11/11/13
Sistema de refrigeración cardiovascular ,
trabaja con manta térmicas. Mantiene la temperatura, hace parte del
hemotherm
MANTA TERMICAHEMOTHERM

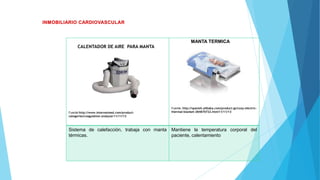

12. Fuente:http://www.internetmed.com/product-
categories/coagulation-analyzer11/11/13
Fuente: http://spanish.alibaba.com/product-gs/cozy-electric-
thermal-blanket-284870722.html11/11/13
Sistema de calefacción, trabaja con manta
térmicas.
Mantiene la temperatura corporal del
paciente, calentamiento
MANTA TERMICA
CALENTADOR DE AIRE PARA MANTA

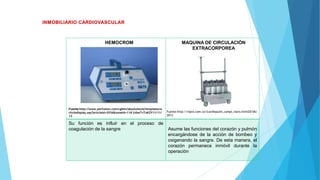

13. Fuente:http://www.perfusion.com/cgibin/absolutenm/templates/a
rticledisplay.asp?articleid=2936&zoneid=11#.UsheTvTuK2Y11/11/
13
Su función es influir en el proceso de
coagulación de la sangre Asume las funciones del corazón y pulmón
encargándose de la acción de bombeo y
oxigenando la sangre. De esta manera, el
corazón permanece inmóvil durante la
operación
HEMOCROM MAQUINA DE CIRCULACIÓN
EXTRACORPOREA
Fuente:http://nipro.com.co/lcardiopulm_compl_nipro.html20/06/
2013

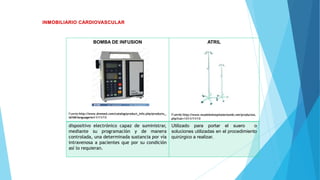

14. BOMBA DE INFUSION
Fuente:http://www.dremed.com/catalog/product_info.php/products_
id/68/language/es11/11/13
ATRIL
Fuente:http://www.muebleshospitalariosmb.net/productos.
php?cat=1311/11/13
dispositivo electrónico capaz de suministrar,
mediante su programación y de manera
controlada, una determinada sustancia por vía
intravenosa a pacientes que por su condición
así lo requieran.
Utilizado para portar el suero o
soluciones utilizadas en el procedimiento
quirúrgico a realizar.

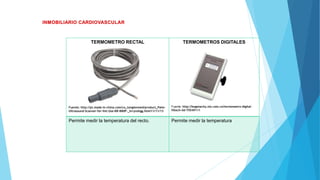

15. TERMOMETRO RECTAL
Fuente: http://pt.made-in-china.com/co_tonglenmed/product_Palm-
Ultrasound-Scanner-for-Vet-Use-KR-880P-_hrrynshgg.html11/11/13
TERMOMETROS DIGITALES
Fuente: http://bogotacity.olx.com.co/termometro-digital-
filtech-iid-75549111
Permite medir la temperatura del recto. Permite medir la temperatura

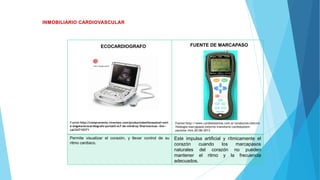

16. Fuente:http://compraventa.vivavisos.com/productosbellezasalud+nort
e-bogota/ecocardiografo-portatil-m7-de-mindray-5harmonicas--itm--
cal/24710371
Permite visualizar el corazón, y llevar control de su
ritmo cardiaco.
Este impulsa artificial y rítmicamente el
corazón cuando los marcapasos
naturales del corazón no pueden
mantener el ritmo y la frecuencia
adecuados.
Fuente:http://www.cardiosistemas.com.ar/productos/electro
fisiologia-marcapasos-externo-transitorio-cardiosystem-
pacestar.htm.20/06/2013
FUENTE DE MARCAPASOECOCARDIOGRAFO

17. FRONTO LUZ
Fuente:http://www.medicalexpo.es/prod/richard-wolf-gmbh/lamparas-
frontales-led-78958-490172.html.20/06/2013
FUENTE DE LUZ
Es una fuente luminosa que permite mayor
iluminación en el área quirúrgica especifica en
donde sé está trabajando.
A través de ella se transporta la luz .
Fuente:http://tolucadelerdo.olx.com.mx/fuente-de-luz-olympus-xls-de-
175w-para-laparosocopia-y-endoscopia-de-senos-paranasales-iid-
78259243.20/06/2013

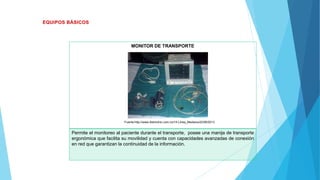

18. MONITOR DE TRANSPORTE
Fuente:http://www.districlinic.com.co/14-Linea_Mediana/22/06/2013
Permite el monitoreo al paciente durante el transporte, posee una manija de transporte
ergonómica que facilita su movilidad y cuenta con capacidades avanzadas de conexión
en red que garantizan la continuidad de la información.

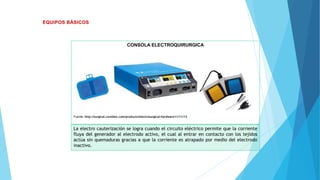

19. CONSOLA ELECTROQUIRURGICA
Fuente: http://surgical.covidien.com/products/electrosurgical-hardware11/11/13
La electro cauterización se logra cuando el circuito eléctrico permite que la corriente
fluya del generador al electrodo activo, el cual al entrar en contacto con los tejidos
actúa sin quemaduras gracias a que la corriente es atrapado por medio del electrodo
inactivo.

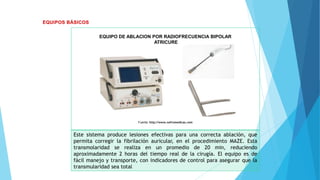

20. EQUIPO DE ABLACION POR RADIOFRECUENCIA BIPOLAR
ATRICURE
Fuente: http://www.nefromedicas.com
Este sistema produce lesiones efectivas para una correcta ablación, que
permita corregir la fibrilación auricular, en el procedimiento MAZE. Esta
transmolaridad se realiza en un promedio de 20 min, reduciendo
aproximadamente 2 horas del tiempo real de la cirugía. El equipo es de
fácil manejo y transporte, con indicadores de control para asegurar que la
transmularidad sea total

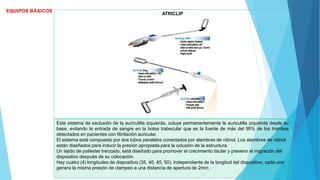

21. ATRICLIP
Este sistema de exclusión de la auriculilla izquierda, ocluye permanentemente la auriculilla izquierda desde su
base, evitando la entrada de sangre en la bolsa trabecular que es la fuente de más del 95% de los trombos
detectados en pacientes con fibrilación auricular.
El sistema está compuesto por dos tubos paralelos conectados por alambres de nitinol. Los alambres de nitinol
están diseñados para inducir la presión apropiada para la oclusión de la estructura.
Un tejido de poliéster trenzado, está diseñado para promover el crecimiento tisular y prevenir el migración del
dispositivo después de su colocación.
Hay cuatro (4) longitudes de dispositivo (35, 40, 45, 50). Independiente de la longitud del dispositivo, cada uno
genera la misma presión de clampeo a una distancia de apertura de 2mm

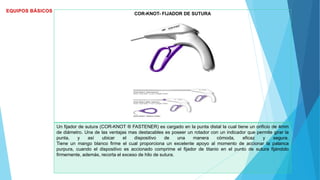

22. COR-KNOT- FIJADOR DE SUTURA
Un fijador de sutura (COR-KNOT ® FASTENER) es cargado en la punta distal la cual tiene un orificio de 4mm
de diámetro. Una de las ventajas mas destacables es poseer un rotador con un indicador que permite girar la
punta, y así ubicar el dispositivo de una manera cómoda, eficaz y segura.
Tiene un mango blanco firme el cual proporciona un excelente apoyo al momento de accionar la palanca
purpura, cuando el dispositivo es accionado comprime el fijador de titanio en el punto de sutura fijándolo
firmemente, además, recorta el exceso de hilo de sutura.

23. OXIMETRO CEREBRAL
INVOS
La oximetría cerebral es una técnica no invasiva para monitorizar cambios en el metabolismo
cerebral de oxígeno. El método se basa en la tecnología NIRS (“near infrared spectroscopy”). Se
emiten fotones de luz cercanos al infrarrojo (“NIR”) en la piel de la frente del paciente. Después de
dispersarse por el interior del cuero cabelludo, cráneo y cerebro, parte de estos fotones vuelven a la
piel por reflectancia. Al medir la cantidad de fotones que regresa se puede inferir la absorción
espectral del tejido subyacente y extraer conclusiones sobre su oxigenación media

24. SALVADOR DE CELULAS
CELL SAVER
Equipo de autotransfusión o separador de células
y para procedimientos de plasmaféresis.
Proceso completamente automático que garantiza
un rendimiento optimizado, funcionalidad avanzada
con control de calidad y de administración de
datos, gama completa de campanas para todo tipo
de aplicaciones y todo tipo de pacientes
