Este documento describe las válvulas de globo, las cuales reciben su nombre por la configuración en forma de globo de su cuerpo. Estas válvulas controlan el flujo de fluidos a través de una abertura circular que puede cerrarse mediante un disco o macho cónico. Presentan ventajas como regular bien el flujo y permitir cambiar empaquetaduras en servicio, pero también desventajas como aumentar la caída de presión y dañarse fácilmente por sólidos.

1. Válvula de GloboAutores:M.A. Arturo Jiménez CarroIng. Saúl Olaf Loaiza Meléndez

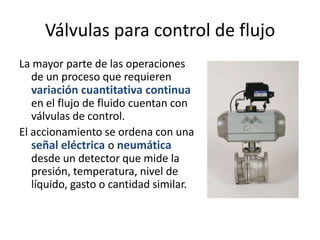

2. Válvulas para control de flujoLa mayor parte de las operaciones de un proceso que requieren variación cuantitativa continua en el flujo de fluido cuentan con válvulas de control. El accionamiento se ordena con una señal eléctrica o neumáticadesde un detector que mide la presión, temperatura, nivel de líquido, gasto o cantidad similar.

3. Válvulas de globoLas válvulas de globo reciben ese nombre por la configuración del cuerpo. El flujo en esta válvula se dirige hacia arriba o abajo por una abertura circularen el laberinto que se puede cerrar, ya sea al mover un disco reemplazable contra un asiento plano o al introducir un macho metálico cónico en un asiento cónico.

4. Válvulas de globoCuando se utiliza el macho, éste tiene diferente conicidad que el asiento para tener contacto lineal para sellar.El vástago tiene una empaquetadura.Las válvulas de globo están disponibles con diversas construcciones.

5. Válvula de globoVentajasLa válvula de globo es excelente para regular el flujo en la gama desde moderado hasta flujo pleno.La válvula de globo de disco o de macho produce buen cierre.Las válvulas de globo destinadas para apertura y cierre permiten cambiar la empaquetadura del vástago en servicio, con la válvula totalmente abierta.

6. Válvula de globoDesventajasLa configuración en laberinto de estas válvulas requiere que el flujo cambie de dirección varias veces dentro del cuerpo, lo cual aumenta mucho la caída de presión en la tubería.El asiento se daña con facilidad con los sólidos atrapados entre el macho o el disco y el asiento. Por ello, se prefieren estas válvulas para servicio con materiales limpios.Sin embargo, incluso en este caso, muchas veces ocurren daños al arranque de la planta antes de poder lavar las tuberías para eliminar incrustaciones y otros cuerpos extraños.

7. Válvulas de globo
