Este documento proporciona instrucciones paso a paso para diseñar un circuito simple utilizando el software CircuitMaker y simularlo. Incluye cómo agregar componentes como resistores, capacitores y generadores de señales, conectarlos, asignar valores y parámetros, y configurar y ejecutar la simulación.

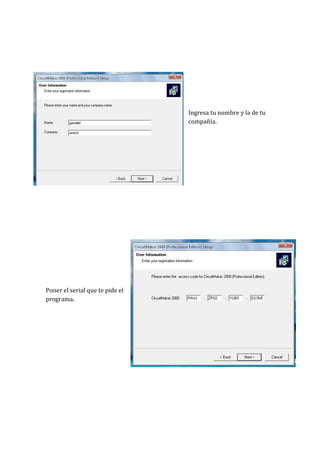

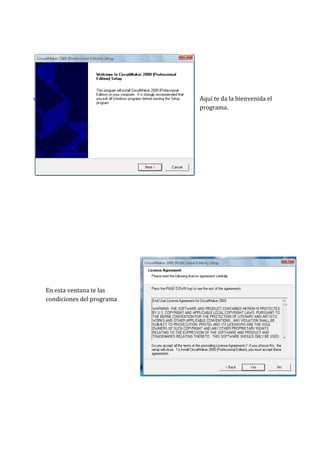

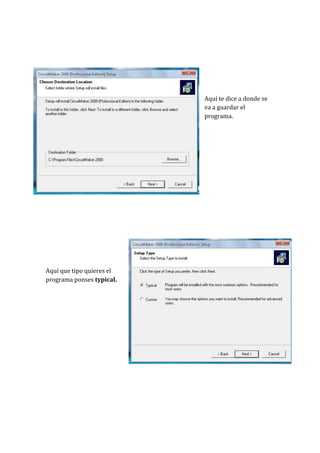

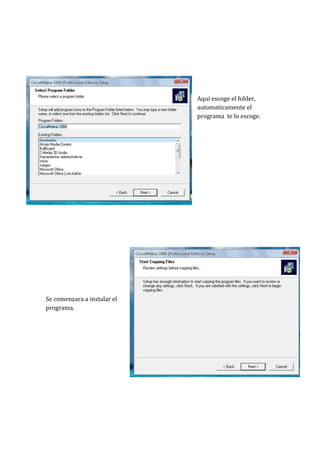

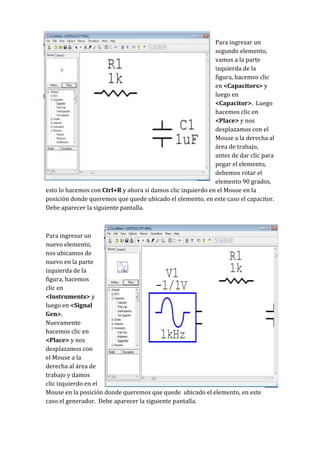

1. -2895605080<br />Aquí te da la bienvenida el programa.<br />2234565297180<br />En esta ventana te las condiciones del programa <br />-289560129540<br />Ingresa tu nombre y la de tu compañía.<br />2005965220345<br />Poner el serial que te pide el programa.<br />-28956024765<br />Aquí te dice a donde se va a guardar el programa.<br />1958340-4445<br />Aquí que tipo quieres el programa ponses typical.<br />-461010224790<br />Aquí escoge el folder, automaticamente el programa te lo escoge.<br /> <br />1986915195580<br />Se comenzara a instalar el programa.<br />-508635-13970<br />Comenzó la instalación. <br />1043940264795<br />Hacemos clic en el icono <CircuitMaker>. Debe aparecer la siguiente pantalla.<br />-384810-13970<br />hacemos clic en <General> y luego en <Resistors>, por último hacemos clic en <Resistor>, nos debe aparecer la siguiente pantalla. <br />1301115265430<br />Hacemos clic en <Place>, nos desplazamos con el Mouse a la derecha al área de trabajo y damos clic izquierdo.<br />-51435-175895Para ingresar un segundo elemento, vamos a la parte izquierda de la figura, hacemos clic en <Capacitors> y luego en <Capacitor>. Luego hacemos clic en <Place> y nos desplazamos con el Mouse a la derecha al área de trabajo, antes de dar clic para pegar el elemento, debemos rotar el elemento 90 grados, esto lo hacemos con Ctrl+R y ahora si damos clic izquierdo en el Mouse en la posición donde queremos que quede ubicado el elemento, en este caso el capacitor. Debe aparecer la siguiente pantalla.<br />1377315160020<br />Para ingresar un nuevo elemento, nos ubicamos de nuevo en la parte izquierda de la figura, hacemos clic en <Instruments> y luego en <Signal Gen>. Nuevamente hacemos clic en <Place> y nos desplazamos con el Mouse a la derecha al área de trabajo y damos clic izquierdo en el Mouse en la posición donde queremos que quede ubicado el elemento, en este caso el generador. Debe aparecer la siguiente pantalla.<br />-137160-61595Luego ingresamos un nuevo elemento, nos ubicamos en la parte izquierda de la figura y hacemos clic en <Sources> y luego en <Ground>. Nuevamente hacemos clic en <Place>, nos desplazamos con el Mouse a la derecha al área de trabajo y damos clic izquierdo en el Mouse en la posición donde queremos que quede ubicado el elemento, en este caso el símbolo de tierra. Debe aparecer la siguiente pantalla.<br />1691640463550En este punto del circuito ya tenemos todos los elementos, lo que sigue es unirlos (alambrarlos). Esto lo haremos de la siguiente forma.<br />Vamos a la parte superior de la figura y damos clic en el icono <Wire Tool> , el símbolo del Mouse cambia a una cruz (+), en este momento podemos empezar a unir todos los elementos del circuito, esto lo hacemos dando clic en la terminal de cada elemento y desplazándonos a la terminal del elemento que queremos unir dando clic nuevamente.<br />-70485291465<br />Ya hemos terminado lo relacionado con el circuito (esquemático), lo que sigue es asignar los parámetros y los valores a los elementos que lo requieran para su simulación.<br />La resistencia R1 y el condensador C1 los dejamos con los valores por defecto 1K y 1uF respectivamente, al generador V1 le modificamos los parámetros como sigue, vamos a la parte superior de la figura 1 y damos clic en el icono <Arrow Tool> , luego nos paramos encima del generador V1 y damos doble clic.<br />158686581280<br />Damos clic en el icono <Wave> y aparece la siguiente pantalla<br />-15621062230<br />Damos clic en el icono <Pulse> y aparece la siguiente pantalla<br />48196577470<br />En éste paso es donde asignamos los valores requeridos a los elementos del circuito. <br />Por ejemplo a -Initial Amplitude:- le asignamos 0v, a –Pulse Amplitude:- le asignamos 10v, a –Period(=1/freq):- le asignamos 10ms, a –Pulse Widh:- le asignamos 5ms, a –Rise Time:- , –Fall Time:- y los demás parámetros les dejamos los valores por defecto, por último damos clic en <OK><br />-381062230En este punto hemos terminado todo lo relacionado con el diseño del circuito como es; dar valores a los diferentes elementos (R1=1k, C1=1uF) y dar los parámetros necesarios al generador (V1), lo que sigue es ajustar los parámetros de simulación del CircuitMaker, esto lo hacemos de la siguiente forma.<br />Damos clic en el icono <Simulation> y nos aseguramos que se encuentre habilitada la casilla Analog Mode, luego damos clic en <Analyses Setup> y nos debe aparecer la siguiente pantalla.<br />142494040005<br />Deshabilitamos la casilla Always set defaults for transient and OP analices y damos clic en el icono <Transient/Fourier>, se despliega la siguiente pantalla.<br />En el menú -Transient and Fourier Analyses Setup- en la casilla –Stop Time- le asignamos 20ms que es el doble del tiempo asignado a la fuente (V1) del circuito que estamos analizando, la razón es que queremos visualizar por lo menos dos períodos completos de la señal, a las demás casillas les dejamos los datos por defecto. Es importante anotar que el tiempo asignado en la casilla –Stop Time- no debe ser inferior al tiempo asignado a la fuente (V1) en la casilla -Period(=1/freq):- del menú –Edit Pulse Data-. Ahora tenemos todo listo para empezar la simulación, solo falta indicarle al simulador los puntos donde queremos ver las gráficas, esto lo hacemos de la siguiente forma: Vamos a la parte superior y en el icono <Probe Tool> damos clic, nos posicionamos en el punto(s) donde queremos ver la simulación y damos clic, aparece el siguiente símbolo, si queremos ver otra u otras simulaciones en la misma pantalla, basta con posicionarnos en el punto donde queremos ver las gráficas y damos Shift+clic izquierdo, aparecen los siguientes símbolos , , etc.,. Damos clic en el icono <OK> y clic en el icono <Run Analyses> o pulsamos la tecla F10 y debe aparecer la siguiente pantalla.<br />5715399415<br />Acerca de capas TraxMaker<br />1386840281940TraxMaker almacena cada diseño como una serie de capas que corresponden, en un sentido general, a las capas que componen un placa de real de circuito impreso. Por ejemplo, el Top superposición capa se utiliza para producir una nomenclatura de capa superior con entrada permanente contornos y texto. Este concepto de diseño de varias capas distingue Trax- Creador de otras aplicaciones de dibujo o diseño. Aunque simultáneamente, se pueden ver todas las capas en el diseño tendrá que seleccionar una capa individual a fin de colocar los elementos que quot;
