2. INTERRUPTOR ACTIVADO PORSONIDO
FIEE-UNI 1

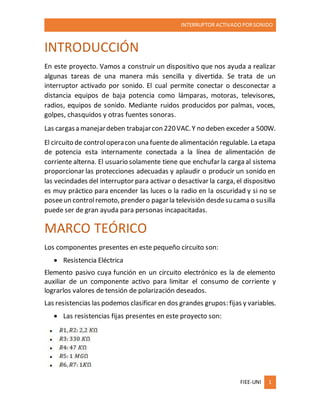

INTRODUCCIÓN
En este proyecto. Vamos a construir un dispositivo que nos ayuda a realizar
algunas tareas de una manera más sencilla y divertida. Se trata de un
interruptor activado por sonido. El cual permite conectar o desconectar a
distancia equipos de baja potencia como lámparas, motoras, televisores,
radios, equipos de sonido. Mediante ruidos producidos por palmas, voces,
golpes, chasquidos y otras fuentes sonoras.
Las cargasa manejardeben trabajarcon 220VAC.Y no deben exceder a 500W.
El circuito de controloperacon una fuentede alimentación regulable. La etapa
de potencia esta internamente conectada a la línea de alimentación de
corriente alterna. El usuario solamente tiene que enchufar la carga al sistema
proporcionar las protecciones adecuadas y aplaudir o producir un sonido en
las vecindades del interruptor para activar o desactivar la carga, el dispositivo
es muy práctico para encender las luces o la radio en la oscuridad y si no se
poseeun controlremoto, prendero pagarla televisión desdesucama o susilla
puede ser de gran ayuda para personas incapacitadas.
MARCO TEÓRICO
Los componentes presentes en este pequeño circuito son:
 Resistencia Eléctrica
Elemento pasivo cuya función en un circuito electrónico es la de elemento
auxiliar de un componente activo para limitar el consumo de corriente y
lograrlos valores de tensión de polarización deseados.
Las resistencias las podemos clasificar en dos grandes grupos: fijas y variables.
 Las resistencias fijas presentes en este proyecto son:

3. INTERRUPTOR ACTIVADO PORSONIDO
FIEE-UNI 2

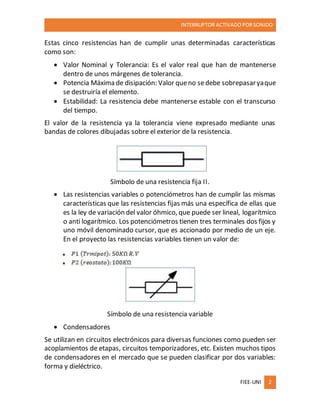

Estas cinco resistencias han de cumplir unas determinadas características
como son:
 Valor Nominal y Tolerancia: Es el valor real que han de mantenerse
dentro de unos márgenes de tolerancia.
 Potencia Máxima de disipación: Valor queno sedebe sobrepasaryaque
se destruiría el elemento.
 Estabilidad: La resistencia debe mantenerse estable con el transcurso
del tiempo.
El valor de la resistencia ya la tolerancia viene expresado mediante unas
bandas de colores dibujadas sobre el exterior de la resistencia.
Símbolo de una resistencia fija II.
 Las resistencias variables o potenciómetros han de cumplir las mismas
características que las resistencias fijas más una específica de ellas que
es la ley de variación del valor óhmico, que puede ser lineal, logarítmico
o anti logarítmico. Los potenciómetros tienen tres terminales dos fijos y
uno móvil denominado cursor, que es accionado por medio de un eje.
En el proyecto las resistencias variables tienen un valor de:
Símbolo de una resistencia variable
 Condensadores
Se utilizan en circuitos electrónicos para diversas funciones como pueden ser
acoplamientos de etapas, circuitos temporizadores, etc. Existen muchos tipos
de condensadores en el mercado que se pueden clasificar por dos variables:
forma y dieléctrico.

4. INTERRUPTOR ACTIVADO PORSONIDO
FIEE-UNI 3

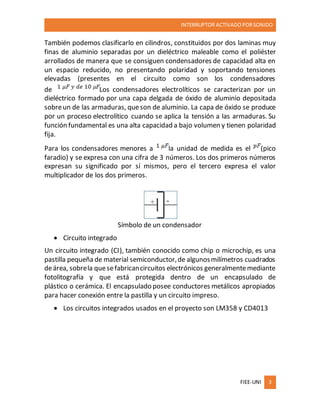

También podemos clasificarlo en cilindros, constituidos por dos laminas muy
finas de aluminio separadas por un dieléctrico maleable como el poliéster
arrollados de manera que se consiguen condensadores de capacidad alta en
un espacio reducido, no presentando polaridad y soportando tensiones
elevadas (presentes en el circuito como son los condensadores
de Los condensadores electrolíticos se caracterizan por un
dieléctrico formado por una capa delgada de óxido de aluminio depositada
sobreun de las armaduras, queson de aluminio. La capa de óxido se produce
por un proceso electrolítico cuando se aplica la tensión a las armaduras. Su
función fundamental es una alta capacidad a bajo volumen y tienen polaridad
fija.
Para los condensadores menores a la unidad de medida es el (pico
faradio) y se expresa con una cifra de 3 números. Los dos primeros números
expresan su significado por sí mismos, pero el tercero expresa el valor
multiplicador de los dos primeros.
Símbolo de un condensador
 Circuito integrado
Un circuito integrado (CI), también conocido como chip o microchip, es una
pastilla pequeña de material semiconductor,de algunosmilímetros cuadrados
deárea, sobrela quesefabricancircuitos electrónicos generalmentemediante
fotolitografía y que está protegida dentro de un encapsulado de
plástico o cerámica. El encapsulado posee conductores metálicos apropiados
para hacer conexión entre la pastilla y un circuito impreso.
 Los circuitos integrados usados en el proyecto son LM358 y CD4013

5. INTERRUPTOR ACTIVADO PORSONIDO
FIEE-UNI 4

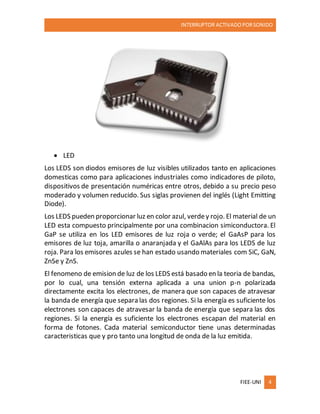

 LED
Los LEDS son diodos emisores de luz visibles utilizados tanto en aplicaciones
domesticas como para aplicaciones industriales como indicadores de piloto,
dispositivos de presentación numéricas entre otros, debido a su precio peso
moderado y volumen reducido. Sus siglas provienen del inglés (Light Emitting
Diode).
Los LEDS pueden proporcionar luz en color azul, verdey rojo. El material de un
LED esta compuesto principalmente por una combinacion simiconductora. El
GaP se utiliza en los LED emisores de luz roja o verde; el GaAsP para los
emisores de luz toja, amarilla o anaranjada y el GaAlAs para los LEDS de luz
roja. Para los emisores azules se han estado usando materiales com SiC, GaN,
ZnSe y ZnS.
El fenomeno de emision de luz de los LEDS está basado en la teoria de bandas,
por lo cual, una tensión externa aplicada a una union p-n polarizada
directamente excita los electrones, de manera que son capaces de atravesar
la banda de energía que separa las dos regiones. Si la energía es suficiente los
electrones son capaces de atravesar la banda de energía que separa las dos
regiones. Si la energía es suficiente los electrones escapan del material en
forma de fotones. Cada material semiconductor tiene unas determinadas
caracteristicas que y pro tanto una longitud de onda de la luz emitida.

6. INTERRUPTOR ACTIVADO PORSONIDO
FIEE-UNI 5

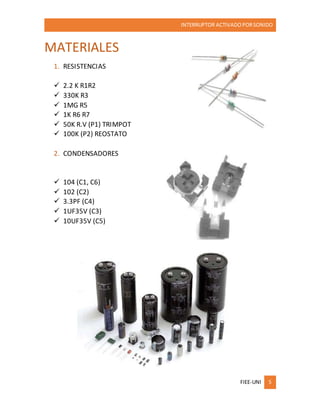

MATERIALES
1. RESISTENCIAS
 2.2 K R1R2
 330K R3
 1MG R5
 1K R6 R7
 50K R.V (P1) TRIMPOT
 100K (P2) REOSTATO
2. CONDENSADORES
 104 (C1, C6)
 102 (C2)
 3.3PF (C4)
 1UF35V (C3)
 10UF35V (C5)

7. INTERRUPTOR ACTIVADO PORSONIDO
FIEE-UNI 6

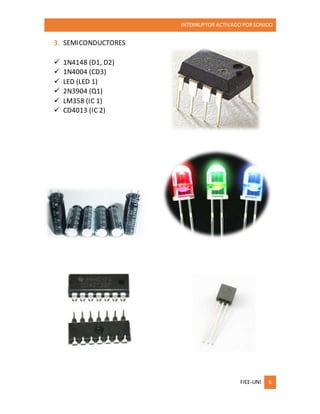

3. SEMICONDUCTORES
 1N4148 (D1, D2)
 1N4004 (CD3)
 LED (LED 1)
 2N3904 (Q1)
 LM358 (IC 1)
 CD4013 (IC 2)

8. INTERRUPTOR ACTIVADO PORSONIDO
FIEE-UNI 7
PROCEDIMIENTO

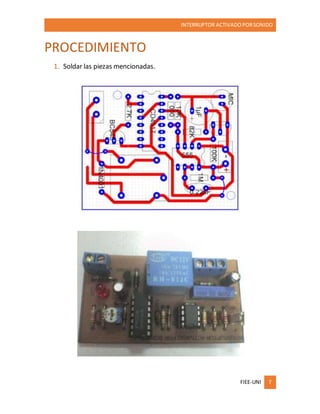

1. Soldar las piezas mencionadas.

9. INTERRUPTOR ACTIVADO PORSONIDO
FIEE-UNI 8

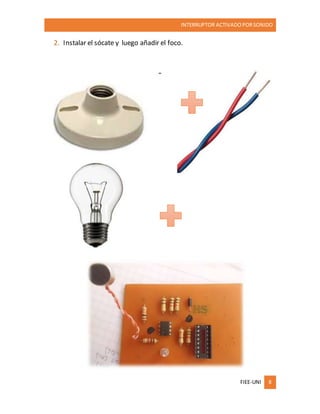

2. Instalar el sócate y luego añadir el foco.

10. INTERRUPTOR ACTIVADO PORSONIDO
FIEE-UNI 9
CIRCUITO

11. INTERRUPTOR ACTIVADO PORSONIDO
FIEE-UNI
1
0

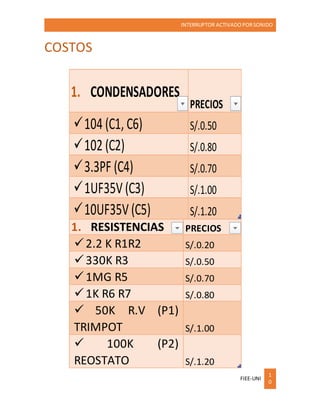

COSTOS
1. RESISTENCIAS PRECIOS
2.2 K R1R2 S/.0.20
330K R3 S/.0.50
1MG R5 S/.0.70
1K R6 R7 S/.0.80
 50K R.V (P1)
TRIMPOT S/.1.00
 100K (P2)
REOSTATO S/.1.20
1. CONDENSADORES
PRECIOS
104 (C1, C6) S/.0.50
102 (C2) S/.0.80
3.3PF (C4) S/.0.70
1UF35V (C3) S/.1.00
10UF35V (C5) S/.1.20

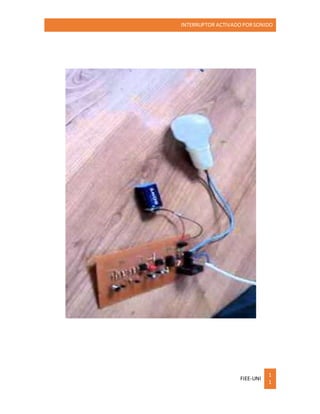

12. INTERRUPTOR ACTIVADO PORSONIDO
FIEE-UNI
1
1

13. INTERRUPTOR ACTIVADO PORSONIDO
FIEE-UNI
1
2

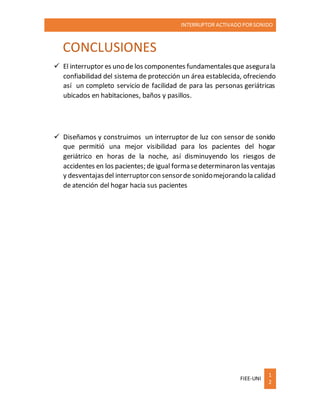

CONCLUSIONES
 El interruptor es uno de los componentes fundamentalesque asegurala
confiabilidad del sistema de protección un área establecida, ofreciendo
así un completo servicio de facilidad de para las personas geriátricas
ubicados en habitaciones, baños y pasillos.
 Diseñamos y construimos un interruptor de luz con sensor de sonido
que permitió una mejor visibilidad para los pacientes del hogar
geriátrico en horas de la noche, así disminuyendo los riesgos de
accidentes en los pacientes; de igual formasedeterminaron las ventajas
y desventajasdel interruptorcon sensorde sonidomejorando la calidad
de atención del hogar hacia sus pacientes
