Este documento describe los protocolos de comunicación utilizados en los sistemas de control industrial. Explica tres tipos de comunicación: comunicación con bus de campo para conectar sensores y actuadores a un PLC; comunicación con bus de celda para coordinar acciones entre nodos en una línea de producción; y comunicación con bus de planta para el control global de un proceso. También define el modelo TCP/IP, el cual utiliza cuatro capas para transmitir datos de forma fiable a través de una red.

1. UNIVERSIDAD ABIERTA Y A DISTANCIA DE MÉXICO
DIVISIÓN DE CIENCIAS EXACTAS, INGENIERÍA Y TECNOLOGÍA
PE TELEMÁTICA
Unidad de aprendizaje 3 / Actividad 1
Nombre de la actividad
Las empresas y los protocolos de comunicación.
Estudiante
José De Los Ángeles Solache Tun.
Matrícula
ES1822026659
Asignatura
Comunicación del sistema de control.
Grupo
TM-KCSC-2201-B2-001
Docente en línea
Mtra. Karina Mejía Prieto.
Mérida, Yucatán. Junio 2022.

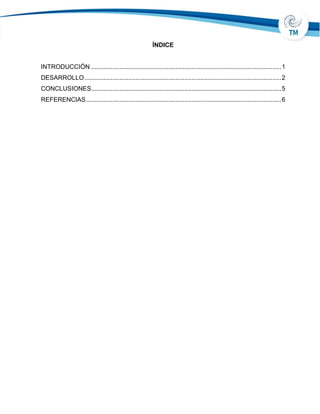

2. ÍNDICE
INTRODUCCIÓN ............................................................................................................1
DESARROLLO................................................................................................................2
CONCLUSIONES............................................................................................................5
REFERENCIAS...............................................................................................................6

3. UNADM | DCEIT | TM | SIGLAS DE LA ASIGNATURA Página 1 de 7

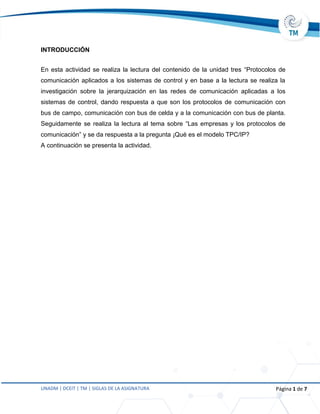

INTRODUCCIÓN
En esta actividad se realiza la lectura del contenido de la unidad tres “Protocolos de
comunicación aplicados a los sistemas de control y en base a la lectura se realiza la
investigación sobre la jerarquización en las redes de comunicación aplicadas a los
sistemas de control, dando respuesta a que son los protocolos de comunicación con
bus de campo, comunicación con bus de celda y a la comunicación con bus de planta.
Seguidamente se realiza la lectura al tema sobre “Las empresas y los protocolos de
comunicación” y se da respuesta a la pregunta ¡Qué es el modelo TPC/IP?
A continuación se presenta la actividad.

4. UNADM | DCEIT | TM | SIGLAS DE LA ASIGNATURA Página 2 de 7

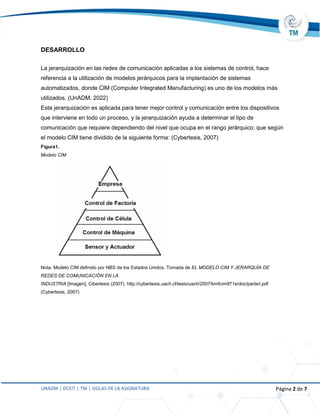

DESARROLLO
La jerarquización en las redes de comunicación aplicadas a los sistemas de control, hace
referencia a la utilización de modelos jerárquicos para la implantación de sistemas
automatizados, donde CIM (Computer Integrated Manufacturing) es uno de los modelos más
utilizados. (UnADM, 2022)
Esta jerarquización es aplicada para tener mejor control y comunicación entre los dispositivos
que interviene en todo un proceso, y la jerarquización ayuda a determinar el tipo de
comunicación que requiere dependiendo del nivel que ocupa en el rango jerárquico; que según
el modelo CIM tiene dividido de la siguiente forma: (Cybertesis, 2007)
Figura1.
Modelo CIM
Nota. Modelo CIM definido por NBS de los Estados Unidos. Tomada de EL MODELO CIM Y JERARQUÍA DE
REDES DE COMUNICACIÓN EN LA
INDUSTRIA [Imagen], Cibertesis (2007). http://cybertesis.uach.cl/tesis/uach/2007/bmfcim971e/doc/parte/i.pdf
(Cybertesis, 2007)

5. UNADM | DCEIT | TM | SIGLAS DE LA ASIGNATURA Página 3 de 7

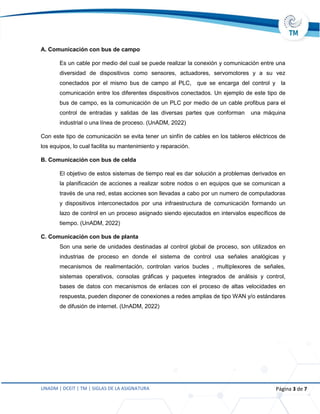

A. Comunicación con bus de campo
Es un cable por medio del cual se puede realizar la conexión y comunicación entre una
diversidad de dispositivos como sensores, actuadores, servomotores y a su vez
conectados por el mismo bus de campo al PLC, que se encarga del control y la
comunicación entre los diferentes dispositivos conectados. Un ejemplo de este tipo de
bus de campo, es la comunicación de un PLC por medio de un cable profibus para el
control de entradas y salidas de las diversas partes que conforman una máquina
industrial o una línea de proceso. (UnADM, 2022)
Con este tipo de comunicación se evita tener un sinfín de cables en los tableros eléctricos de
los equipos, lo cual facilita su mantenimiento y reparación.
B. Comunicación con bus de celda
El objetivo de estos sistemas de tiempo real es dar solución a problemas derivados en
la planificación de acciones a realizar sobre nodos o en equipos que se comunican a
través de una red, estas acciones son llevadas a cabo por un numero de computadoras
y dispositivos interconectados por una infraestructura de comunicación formando un
lazo de control en un proceso asignado siendo ejecutados en intervalos específicos de
tiempo. (UnADM, 2022)
C. Comunicación con bus de planta
Son una serie de unidades destinadas al control global de proceso, son utilizados en
industrias de proceso en donde el sistema de control usa señales analógicas y
mecanismos de realimentación, controlan varios bucles , multiplexores de señales,
sistemas operativos, consolas gráficas y paquetes integrados de análisis y control,
bases de datos con mecanismos de enlaces con el proceso de altas velocidades en
respuesta, pueden disponer de conexiones a redes amplias de tipo WAN y/o estándares
de difusión de internet. (UnADM, 2022)

6. UNADM | DCEIT | TM | SIGLAS DE LA ASIGNATURA Página 4 de 7

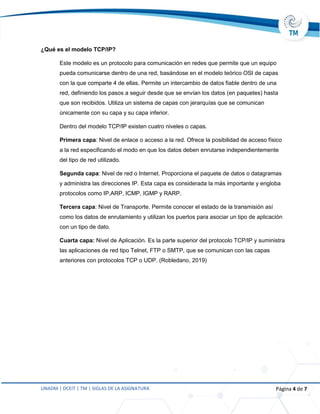

¿Qué es el modelo TCP/IP?
Este modelo es un protocolo para comunicación en redes que permite que un equipo
pueda comunicarse dentro de una red, basándose en el modelo teórico OSI de capas
con la que comparte 4 de ellas. Permite un intercambio de datos fiable dentro de una
red, definiendo los pasos a seguir desde que se envían los datos (en paquetes) hasta
que son recibidos. Utiliza un sistema de capas con jerarquías que se comunican
únicamente con su capa y su capa inferior.
Dentro del modelo TCP/IP existen cuatro niveles o capas.
Primera capa: Nivel de enlace o acceso a la red. Ofrece la posibilidad de acceso físico
a la red especificando el modo en que los datos deben enrutarse independientemente
del tipo de red utilizado.
Segunda capa: Nivel de red o Internet. Proporciona el paquete de datos o datagramas
y administra las direcciones IP. Esta capa es considerada la más importante y engloba
protocolos como IP,ARP, ICMP, IGMP y RARP.
Tercera capa: Nivel de Transporte. Permite conocer el estado de la transmisión así
como los datos de enrutamiento y utilizan los puertos para asociar un tipo de aplicación
con un tipo de dato.
Cuarta capa: Nivel de Aplicación. Es la parte superior del protocolo TCP/IP y suministra
las aplicaciones de red tipo Telnet, FTP o SMTP, que se comunican con las capas
anteriores con protocolos TCP o UDP. (Robledano, 2019)

7. UNADM | DCEIT | TM | SIGLAS DE LA ASIGNATURA Página 5 de 7
CONCLUSIONES
En esta actividad se procedió a dar lectura al contenido de la unidad tres y en base a lo
estudiado se realizó a dar respuesta a las preguntas solicitadas en esta actividad. Esta
actividad fue de suma importancia ya que me sirvió para aprender sobre la
jerarquización en las redes de comunicación aplicadas a los sistemas de control, que
en la industria moderna utilizan modelos para la implantación de sistemas
automatizados. Estos modelos son comunicación con bus de campo, comunicación con
bus de celda y comunicación con bus de planta.
Estos niveles son definidos por el modelo denominado CIM (acrónimo de Computer
Integrated Manufacturing) por el cual se determina la jerarquización de las redes según
el propósito para el que han sido diseñadas y aplicadas. (UnADM, 2022)

8. UNADM | DCEIT | TM | SIGLAS DE LA ASIGNATURA Página 6 de 7

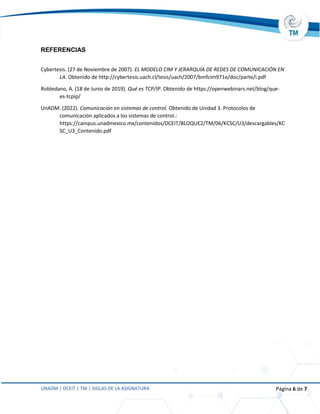

REFERENCIAS
Cybertesis. (27 de Noviembre de 2007). EL MODELO CIM Y JERARQUÍA DE REDES DE COMUNICACIÓN EN
LA. Obtenido de http://cybertesis.uach.cl/tesis/uach/2007/bmfcim971e/doc/parte/i.pdf
Robledano, A. (18 de Junio de 2019). Qué es TCP/IP. Obtenido de https://openwebinars.net/blog/que-
es-tcpip/
UnADM. (2022). Comunicación en sistemas de control. Obtenido de Unidad 3. Protocolos de
comunicación aplicados a los sistemas de control.:
https://campus.unadmexico.mx/contenidos/DCEIT/BLOQUE2/TM/06/KCSC/U3/descargables/KC
SC_U3_Contenido.pdf
