1. LABORATORIO LEY DE OHM
FISICA ELECTRICIDAD Y MAGNETISMO
PRESENTADO POR:
PRESENTADO A:
JULIO CESAR TOVAR CARDOZO
UNIVERSIDAD COOPERATIVA DE COLOMBIA SEDE IBAGUÉ
SEMESTRE A 2018
INGENIERIA CIVIL
IBAGUÉ
CALCULO DE CORRIENTE Y VOLTAJE UTILIZANDO LA LEY DE OHM.
Para el circuitode la figura,mediante laleyde Ohm, calcule teóricamentelacorriente paracada
unode losvaloresdel voltaje de lafuente,pilaobatería.Tome el valorde resistenciaque se indica
enla siguiente tabla,segúnsuequipode trabajo:

2. Diligencielasiguiente tablaconel valorde lacorriente paracada unode losvoltajes,de acuerdoal
valorde laresistenciaque le correspondióasuequipode trabajo(Indicadasenlatablaanterior).
2. Cálculode corrientesy voltajesen una resistenciautilizando “CircuitWizard”

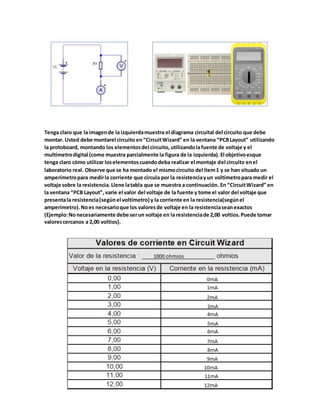

3. Tenga claro que la imagende la izquierdamuestra el diagrama circuital del circuito que debe

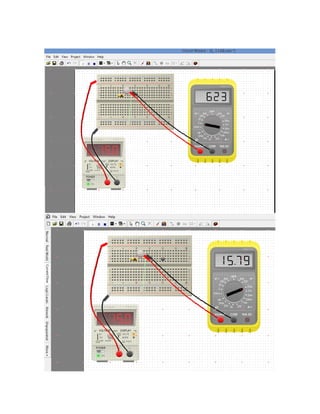

montar. Usted debe montarel circuito en“CircuitWizard” en la ventana “PCBLayout” utilizando
la protoboard, montando los elementosdel circuito, utilizandolafuente de voltaje y el
multímetrodigital (como muestra parcialmente la figura de la izquierda).El objetivoesque
tenga claro cómo utilizar loselementoscuandodeba realizar el montaje del circuito enel
laboratorio real. Observe que se ha montado el mismocircuito del ítem1 y se han situado un
amperímetropara medirla corriente que circula por la resistenciayun voltímetropara medir el
voltaje sobre la resistencia. Llene latabla que se muestra a continuación. En “CircuitWizard” en
la ventana “PCB Layout”,varíe el valor del voltaje de la fuente y tome el valor del voltaje que
presentala resistencia(segúnel voltímetro) y la corriente en la resistencia(segúnel
amperímetro).Noes necesarioque los valoresde voltaje en la resistenciaseanexactos
(Ejemplo:Nonecesariamente debe serun voltaje en la resistenciade 2,00 voltios.Puede tomar
valorescercanos a 2,00 voltios).

5. Tengaclaro que la imagende la izquierdamuestrael diagramacircuital del circuitoque debe
montar.Usted debe montarel circuitoen“CircuitWizard”enlaventana“PCBLayout”utilizandola
protoboard,montandoloselementosdelcircuito,utilizandolafuente de voltajeyel multímetro
digital (comomuestraparcialmente lafigurade laizquierda).El objetivoesquetengaclarocómo
utilizarloselementoscuandodebarealizarel montaje delcircuitoenel laboratorioreal.Observe
que se ha montadoel circuitode losítemsanteriores1 y2 agregandoun DiodoLED en serie conla
resistenciaR1de 220Ω(o330 ohmios) yse le han situadounamperímetroparamedirla corriente
que circulapor el Diodoy unvoltímetroparamedirel voltaje sobre el Diodo.Llene latablaquese
muestraa continuación.En“CircuitWizard”en laventana“PCB Layout”,varíe el valordel voltajede
la fuente ytome el valordel voltaje que el Diodo(segúnel voltímetro) ylacorriente enel mismo
Diodo(segúnelamperímetro).Tome al menosdiezvalorespartiendodesde0voltios enel Diodo,
enincrementandoel valorde VoltajeenDiodo(podríaserincrementosde 0,3o 0,4 o 0,5 voltios).
Recuerde que el voltaje amediresel que cae enel Diodoylacorriente que pasaigualmente porel
Diodo,peroustedestávariandoesel voltaje de lafuente desde0hasta unvoltaje que podríallegar
hasta 30 voltios(dependiendode losincrementosque Ustedconsidere).

8. 4 Informe de Actividad 1, 2, y 3.

9. ¿ Qué forma tienen las gráficas de Voltaje (V) contra Corriente (I) y
Como se relacionan con el valor de la resistencia del circuito?
R/ La relación se encuentra en la corriente, la cual aumenta 4.54 mA a medida
que aumentemos los voltios de uno en uno.
¿Qué valor obtuvo para el Coeficiente de Correlación R y qué
significado tiene este dato?
R/ Obtuvimos un valor de R² = 1, primero se tiene que explicar que es coeficiente
de correlación, esta es una prueba estadística que permite analizar la
relación entre dos variables medidas en un nivel por intervalos o de razón, donde r
mira el grado de asociación lineal entre dos variables X e Y.
El coeficiente r se puede variar de -1 a 1, donde el signo indica la dirección de la
correlación y el valor numérico, la magnitud de la correlación. En este contexto se
resumen algunos criterios de interpretación:
-1,00 = Correlación negativa perfecta
-0,90 = Correlación negativa muy fuerte
-0,75 = Correlación negativa considerable
-0,50 = Correlación negativa media
-0,10 = Correlación negativa débil
0,00 = No existe correlación lineal alguna entre las variables
0,10 = Correlación positiva débil
0,50 = Correlación positiva media
0,75 = Correlación positiva considerable
0,90 = Correlación positiva muy fuerte
1,00 = Correlación positiva perfecta
Con estos conceptos ahora podemos deducir que nuestro valor R²= 1 es de una
correlación positiva perfecta.
