Este documento presenta una introducción a los diferentes materiales y equipos utilizados en un laboratorio de química. Explica elementos como probetas, matraces Erlenmeyer, vasos de precipitados, tubos de ensayo y otros, describiendo sus funciones y cómo se usan correctamente. El documento también incluye secciones sobre materiales para medir volumen, pesar sustancias y calentar, entre otros temas relevantes para realizar experimentos de forma segura en el laboratorio.

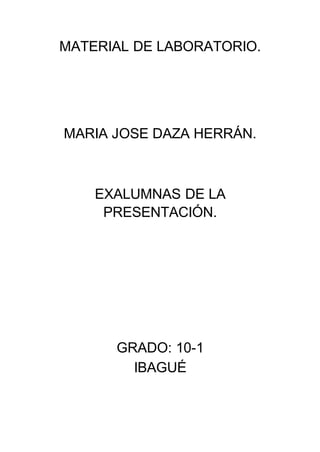

1. MATERIAL DE LABORATORIO.
MARIA JOSE DAZA HERRÁN.
EXALUMNAS DE LA
PRESENTACIÓN.
GRADO: 10-1
IBAGUÉ

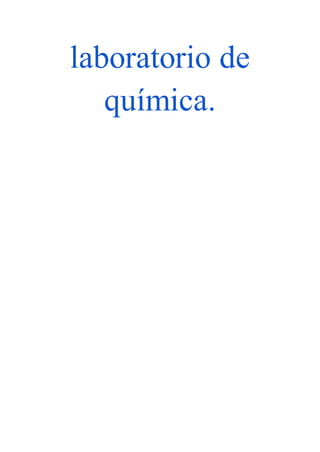

2. laboratorio de
química.

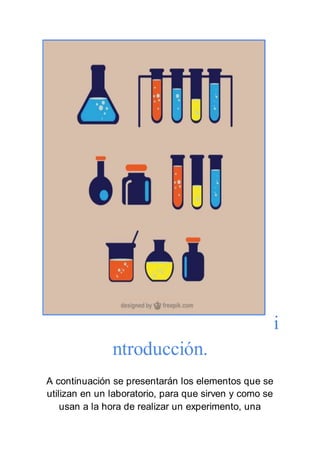

3. i
ntroducción.
A continuación se presentarán los elementos que se
utilizan en un laboratorio, para que sirven y como se
usan a la hora de realizar un experimento, una

4. investigación o algún tipo de estudio que implique
utilizar la química.
objetivos.
★ Reconocer los elementos de laboratorio.
★ Conocer las funciones principales de estos.
★ Investigar sobre este tema.
temas:
Al ingresar a la pagina:
http://labovirtual.blogspot.com.co/p/materiall-de-
laboratorio.html encontraremos los siguientes temas:
I. MATERIALES PARA MEDIR VOLUMEN.
II. MATRACES.
III. MATERIAL GENERAL.
IV. MATERIAL PARA PESAR.
V. MATERIAL PARA CALENTAR.
VI. REFRIGERANTES
VII. SOPORTES
VIII. EMBUDOS
IX. OTROS MATERIALES
X. MATERIALES AUXILIARES
XI. INSTRUMENTOS
XII. MATERIAL DE SEGURIDAD.

5. MARCO TEÓRICO.
I. MATERIALES PARA MEDIR
VOLUMEN.
PROBETA.
La probeta es un instrumento de laboratorio volumétrico, que se usa para medir
volúmenes considerables y para depositar líquidos.
Partes de la probeta
La probeta está formado por un tubo generalmente transparente de unos
centímetros de diámetro y tiene una graduación (una serie de marcas grabadas)
desde 0 ml (hasta el máximo de la probeta) indicando distintos volúmenes.
En la parte inferior está cerrado y posee una base que sirve de apoyo, mientras que
la superior está abierta (permite introducir el líquido a medir) y suele tener un pico
(permite verter el líquido medido). Generalmente miden volúmenes de 25 ó 50 ml,
pero existen probetas de distintos tamaños; incluso algunas que pueden medir un volumen
hasta de 2000 ml.
¿De que materiales está hecho la probeta?
La probeta puede estar hecho de vidrio o de plástico. La ventaja de ser de vidrio es que las
mediciones van a ser mas exactas comparada con una probeta de plástico.
La ventaja de una probeta de plástico es que es mas difícil de romperse, además en presencia
del ácido fluorhídrico la probeta de plástico no se verá afectado, caso contrario con la probeta de
vidrio que en presencia de este ácido empezara a corroerse.
Forma de usar la probeta
La primera recomendación antes de usar la probeta para medir volúmenes, es limpiarla en todo
su interior y exterior.

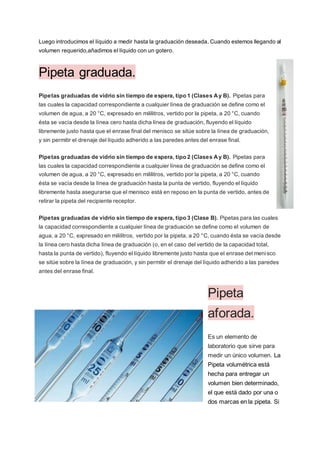

6. Luego introducimos el líquido a medir hasta la graduación deseada. Cuando estemos llegando al
volumen requerido,añadimos el líquido con un gotero.
Pipeta graduada.
Pipetas graduadas de vidrio sin tiempo de espera, tipo 1 (Clases Ay B). Pipetas para
las cuales la capacidad correspondiente a cualquier línea de graduación se define como el
volumen de agua, a 20 °C, expresado en mililitros, vertido por la pipeta, a 20 °C, cuando
ésta se vacía desde la línea cero hasta dicha línea de graduación, fluyendo el líquido
libremente justo hasta que el enrase final del menisco se sitúe sobre la línea de graduación,
y sin permitir el drenaje del líquido adherido a las paredes antes del enrase final.
Pipetas graduadas de vidrio sin tiempo de espera, tipo 2 (Clases Ay B). Pipetas para
las cuales la capacidad correspondiente a cualquier línea de graduación se define como el
volumen de agua, a 20 °C, expresado en mililitros, vertido por la pipeta, a 20 °C, cuando
ésta se vacía desde la línea de graduación hasta la punta de vertido, fluyendo el líquido
libremente hasta asegurarse que el menisco está en reposo en la punta de vertido, antes de
retirar la pipeta del recipiente receptor.
Pipetas graduadas de vidrio sin tiempo de espera, tipo 3 (Clase B). Pipetas para las cuales
la capacidad correspondiente a cualquier línea de graduación se define como el volumen de
agua, a 20 °C, expresado en mililitros, vertido por la pipeta, a 20 °C, cuando ésta se vacía desde
la línea cero hasta dicha línea de graduación (o, en el caso del vertido de la capacidad total,
hasta la punta de vertido), fluyendo el líquido libremente justo hasta que el enrase del menisco
se sitúe sobre la línea de graduación, y sin permitir el drenaje del líquido adherido a las paredes
antes del enrase final.
Pipeta
aforada.
Es un elemento de
laboratorio que sirve para
medir un único volumen. La
Pipeta volumétrica está
hecha para entregar un
volumen bien determinado,
el que está dado por una o
dos marcas en la pipeta. Si

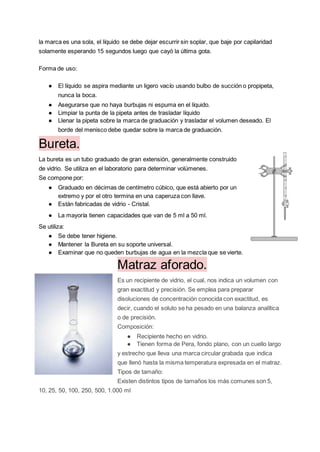

7. la marca es una sola, el líquido se debe dejar escurrir sin soplar, que baje por capilaridad
solamente esperando 15 segundos luego que cayó la última gota.
Forma de uso:
● El líquido se aspira mediante un ligero vacío usando bulbo de succión o propipeta,
nunca la boca.
● Asegurarse que no haya burbujas ni espuma en el líquido.
● Limpiar la punta de la pipeta antes de trasladar líquido
● Llenar la pipeta sobre la marca de graduación y trasladar el volumen deseado. El
borde del menisco debe quedar sobre la marca de graduación.
Bureta.
La bureta es un tubo graduado de gran extensión, generalmente construido
de vidrio. Se utiliza en el laboratorio para determinar volúmenes.
Se compone por:
● Graduado en décimas de centímetro cúbico, que está abierto por un
extremo y por el otro termina en una caperuza con llave.
● Están fabricadas de vidrio - Cristal.
● La mayoría tienen capacidades que van de 5 ml a 50 ml.
Se utiliza:
● Se debe tener higiene.
● Mantener la Bureta en su soporte universal.
● Examinar que no queden burbujas de agua en la mezcla que se vierte.
Matraz aforado.
Es un recipiente de vidrio, el cual, nos indica un volumen con
gran exactitud y precisión. Se emplea para preparar
disoluciones de concentración conocida con exactitud, es
decir, cuando el soluto se ha pesado en una balanza analítica
o de precisión.
Composición:
● Recipiente hecho en vidrio.
● Tienen forma de Pera, fondo plano, con un cuello largo
y estrecho que lleva una marca circular grabada que indica
que llenó hasta la misma temperatura expresada en el matraz.
Tipos de tamaño:
Existen distintos tipos de tamaños los más comunes son 5,
10, 25, 50, 100, 250, 500, 1.000 ml

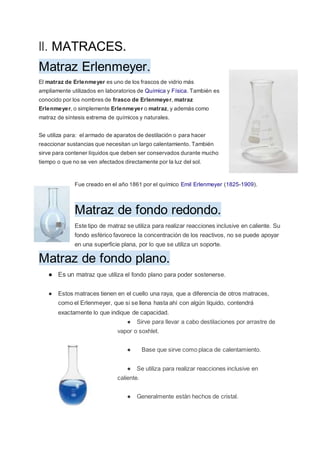

8. ll. MATRACES.
Matraz Erlenmeyer.
El matraz de Erlenmeyer es uno de los frascos de vidrio más
ampliamente utilizados en laboratorios de Química y Física. También es
conocido por los nombres de frasco de Erlenmeyer, matraz
Erlenmeyer, o simplemente Erlenmeyer o matraz, y además como
matraz de síntesis extrema de químicos y naturales.
Se utiliza para: el armado de aparatos de destilación o para hacer
reaccionar sustancias que necesitan un largo calentamiento. También
sirve para contener líquidos que deben ser conservados durante mucho
tiempo o que no se ven afectados directamente por la luz del sol.
Fue creado en el año 1861 por el químico Emil Erlenmeyer (1825-1909).
Matraz de fondo redondo.
Este tipo de matraz se utiliza para realizar reacciones inclusive en caliente. Su
fondo esférico favorece la concentración de los reactivos, no se puede apoyar
en una superficie plana, por lo que se utiliza un soporte.
Matraz de fondo plano.
● Es un matraz que utiliza el fondo plano para poder sostenerse.
● Estos matraces tienen en el cuello una raya, que a diferencia de otros matraces,
como el Erlenmeyer, que si se llena hasta ahí con algún líquido, contendrá
exactamente lo que indique de capacidad.
● Sirve para llevar a cabo destilaciones por arrastre de
vapor o soxhlet.
● Base que sirve como placa de calentamiento.
● Se utiliza para realizar reacciones inclusive en
caliente.
● Generalmente están hechos de cristal.

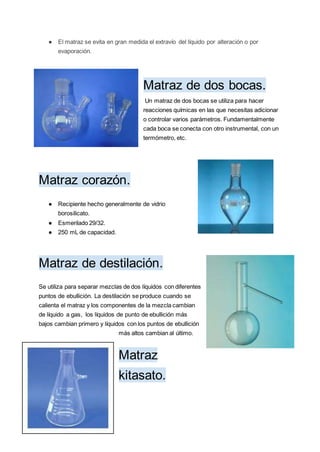

9. ● El matraz se evita en gran medida el extravío del líquido por alteración o por
evaporación.
Matraz de dos bocas.
Un matraz de dos bocas se utiliza para hacer
reacciones químicas en las que necesitas adicionar
o controlar varios parámetros. Fundamentalmente
cada boca se conecta con otro instrumental, con un
termómetro, etc.
Matraz corazón.
● Recipiente hecho generalmente de vidrio
borosilicato.
● Esmerilado 29/32.
● 250 mL de capacidad.
Matraz de destilación.
Se utiliza para separar mezclas de dos líquidos con diferentes
puntos de ebullición. La destilación se produce cuando se
calienta el matraz y los componentes de la mezcla cambian
de líquido a gas, los líquidos de punto de ebullición más
bajos cambian primero y líquidos con los puntos de ebullición
más altos cambian al último.
Matraz
kitasato.

10. Sirve para realizar experimentos al agua, como: destilación, recolección de gases en cuba
hidroneumática, pero su uso más difundido son las filtraciones al vacío de sustancias
pastosas y sólidas de tamaño muy pequeño.
lll. MATERIALES
GENERALES.
Vaso de precipitados.
Es un recipiente cilíndrico de vidrio borosilicato fino que se utiliza
muy comúnmente en el laboratorio, sobre todo, para
preparar o calentar sustancias y traspasar líquidos.
Varilla de agitación.
Es un fino cilindro de vidrio macizo, que se utiliza principalmente para
mezclar o disolver sustancias con el fin de homogenizar. Generalmente
su diametro es de 6mm y longitud es de 40cm.
Tubos de ensayo.
● Es parte del material de vidrio de un laboratorio
de química.
● Consiste en un pequeño tubo cilíndrico de vidrio
con una punta abierta (que puede poseer una
tapa) y la otra cerrada y redondeada.

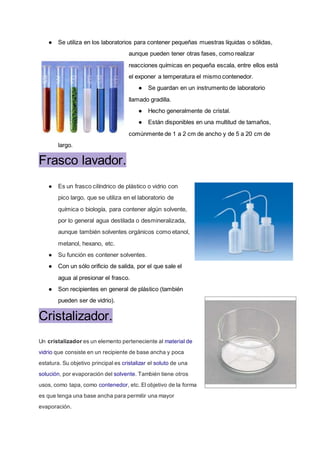

11. ● Se utiliza en los laboratorios para contener pequeñas muestras líquidas o sólidas,
aunque pueden tener otras fases, como realizar
reacciones químicas en pequeña escala, entre ellos está
el exponer a temperatura el mismo contenedor.
● Se guardan en un instrumento de laboratorio
llamado gradilla.
● Hecho generalmente de cristal.
● Están disponibles en una multitud de tamaños,
comúnmente de 1 a 2 cm de ancho y de 5 a 20 cm de
largo.
Frasco lavador.
● Es un frasco cilíndrico de plástico o vidrio con
pico largo, que se utiliza en el laboratorio de
química o biología, para contener algún solvente,
por lo general agua destilada o desmineralizada,
aunque también solventes orgánicos como etanol,
metanol, hexano, etc.
● Su función es contener solventes.
● Con un sólo orificio de salida, por el que sale el
agua al presionar el frasco.
● Son recipientes en general de plástico (también
pueden ser de vidrio).
Cristalizador.
Un cristalizador es un elemento perteneciente al material de
vidrio que consiste en un recipiente de base ancha y poca
estatura. Su objetivo principal es cristalizar el soluto de una
solución, por evaporación del solvente. También tiene otros
usos, como tapa, como contenedor, etc. El objetivo de la forma
es que tenga una base ancha para permitir una mayor
evaporación.

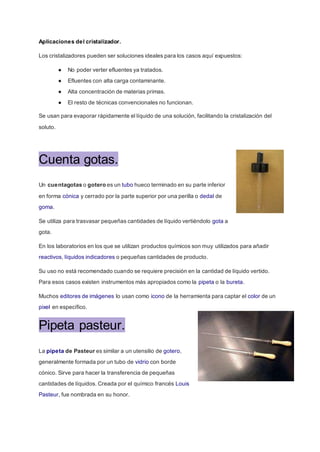

12. Aplicaciones del cristalizador.
Los cristalizadores pueden ser soluciones ideales para los casos aquí expuestos:
● No poder verter efluentes ya tratados.
● Efluentes con alta carga contaminante.
● Alta concentración de materias primas.
● El resto de técnicas convencionales no funcionan.
Se usan para evaporar rápidamente el líquido de una solución, facilitando la cristalización del
soluto.
Cuenta gotas.
Un cuentagotas o gotero es un tubo hueco terminado en su parte inferior
en forma cónica y cerrado por la parte superior por una perilla o dedal de
goma.
Se utiliza para trasvasar pequeñas cantidades de líquido vertiéndolo gota a
gota.
En los laboratorios en los que se utilizan productos químicos son muy utilizados para añadir
reactivos, líquidos indicadores o pequeñas cantidades de producto.
Su uso no está recomendado cuando se requiere precisión en la cantidad de líquido vertido.
Para esos casos existen instrumentos más apropiados como la pipeta o la bureta.
Muchos editores de imágenes lo usan como icono de la herramienta para captar el color de un
pixel en específico.
Pipeta pasteur.
La pipeta de Pasteur es similar a un utensilio de gotero,
generalmente formada por un tubo de vidrio con borde
cónico. Sirve para hacer la transferencia de pequeñas
cantidades de líquidos. Creada por el químico francés Louis
Pasteur, fue nombrada en su honor.

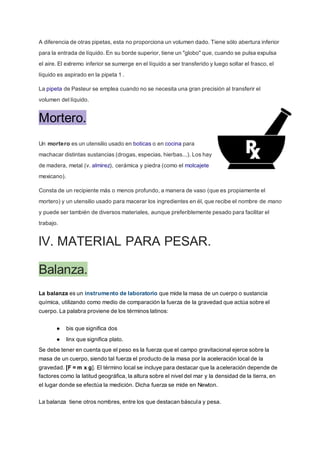

13. A diferencia de otras pipetas, esta no proporciona un volumen dado. Tiene sólo abertura inferior
para la entrada de líquido. En su borde superior, tiene un "globo" que, cuando se pulsa expulsa
el aire. El extremo inferior se sumerge en el líquido a ser transferido y luego soltar el frasco, el
líquido es aspirado en la pipeta 1 .
La pipeta de Pasteur se emplea cuando no se necesita una gran precisión al transferir el
volumen del líquido.
Mortero.
Un mortero es un utensilio usado en boticas o en cocina para
machacar distintas sustancias (drogas, especias, hierbas...). Los hay
de madera, metal (v. almirez), cerámica y piedra (como el molcajete
mexicano).
Consta de un recipiente más o menos profundo, a manera de vaso (que es propiamente el
mortero) y un utensilio usado para macerar los ingredientes en él, que recibe el nombre de mano
y puede ser también de diversos materiales, aunque preferiblemente pesado para facilitar el
trabajo.
lV. MATERIAL PARA PESAR.
Balanza.
La balanza es un instrumento de laboratorio que mide la masa de un cuerpo o sustancia
química, utilizando como medio de comparación la fuerza de la gravedad que actúa sobre el
cuerpo. La palabra proviene de los términos latinos:
● bis que significa dos
● linx que significa plato.
Se debe tener en cuenta que el peso es la fuerza que el campo gravitacional ejerce sobre la
masa de un cuerpo, siendo tal fuerza el producto de la masa por la aceleración local de la
gravedad. [F = m x g]. El término local se incluye para destacar que la aceleración depende de
factores como la latitud geográfica, la altura sobre el nivel del mar y la densidad de la tierra, en
el lugar donde se efectúa la medición. Dicha fuerza se mide en Newton.
La balanza tiene otros nombres, entre los que destacan báscula y pesa.

14. ¿Para que se usa la balanza?
La balanza se utiliza para medir la masa de un cuerpo o sustancia o también el peso de los
mismos, dado que entre masa y peso existe una relación bien definida. En el laboratorio se
utiliza la balanza para efectuar actividades de control de calidad –con dispositivos como las
pipetas–, para preparar mezclas de componentes en proporciones predefinidas y para
determinar densidades o pesos específicos.
Granatario.
Una balanza Granataria es un tipo de balanza muy sensible, esto
quiere decir que pesa cantidades muy pequeñas y también es
utilizada para determinar o pesar la masa de objetos y gases.
Suelen tener capacidades de 2 o 2,5 kg y medir con una precisión de
hasta 0,1 o 0,01 g. No obstante, existen algunas que pueden medir
hasta 100 o 200 g con precisiones de 0,001 g; y otras que pueden
medir hasta 25 kg con precisiones de 0,05 g.1
Es muy utilizada en laboratorios como instrumento de medición auxiliar, ya que aunque su
precisión es menor que la de una balanza analítica, tiene una mayor capacidad que esta y
permite realizar las mediciones con más rapidez y sencillez, así como por su mayor
funcionamiento.
Las balanzas electrónicas equilibran la fuerza ejercida por un electroimán cuya alimentación
está regulada automáticamente en un lazo cerrado por un circuito electrónico.
Cuchareta-espatula.
● Se utiliza en el laboratorio para recoger
sólidos y poder verterlos en otro sitio.
● Tienen dos partes, una con una espátula
pequeña y otra con una pequeña cuchara más o
menos cóncava.
● Existen espátulas que tienen las dos partes iguales; según la naturaleza del sólido.
● Son de metal y muy ligeras y se usan casi siempre para tomar pequeñas porciones
de sólido, que serán, más tarde, pesadas.

15. Vidrio de reloj.
● Lámina de vidrio en forma circular cóncava-convexa.
● Sirve para evaporar líquidos, pesar productos sólidos o
como cubierta de vasos de precipitados, y contener sustancias
parcialmente corrosivas.
● Se utiliza para pesar sólidos, mezclar reactivos, pesar
muestras sólidas que quedan después de la filtración.
● Al añadir una disolución se intenta que, en la mejores
condiciones, el soluto cristalice.
Placa de petri.
La placa de Petri es un recipiente redondo, de cristal o
plástico, con una cubierta de la misma forma que la placa,
pero algo más grande de diámetro, para que se pueda
colocar encima y cerrar el recipiente, aunque no de forma
hermética. Es parte de la colección conocida como «material de vidrio». Se utiliza en
Microbiología para cultivar células, observar la germinación de las semillas o examinar el
comportamiento de pequeños animales.
Pesasustancias.
● Utensilio que se usa para poner una o más
sustancias sólidas para ponerlas en la balanza.
● Son recipientes de vidrio, aunque también existen
pesasustancias.
● Poseen una tapa esmerilada.
● Su principal ventaja es su robustez.

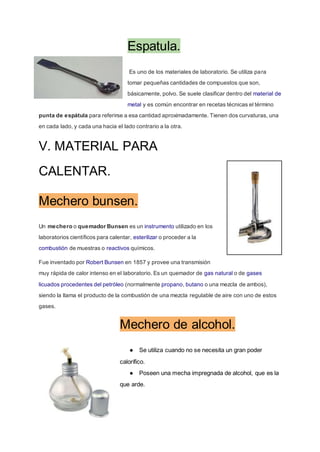

16. Espatula.
Es uno de los materiales de laboratorio. Se utiliza para
tomar pequeñas cantidades de compuestos que son,
básicamente, polvo. Se suele clasificar dentro del material de
metal y es común encontrar en recetas técnicas el término
punta de espátula para referirse a esa cantidad aproximadamente. Tienen dos curvaturas, una
en cada lado, y cada una hacia el lado contrario a la otra.
V. MATERIAL PARA
CALENTAR.
Mechero bunsen.
Un mechero o quemador Bunsen es un instrumento utilizado en los
laboratorios científicos para calentar, esterilizar o proceder a la
combustión de muestras o reactivos químicos.
Fue inventado por Robert Bunsen en 1857 y provee una transmisión
muy rápida de calor intenso en el laboratorio. Es un quemador de gas natural o de gases
licuados procedentes del petróleo (normalmente propano, butano o una mezcla de ambos),
siendo la llama el producto de la combustión de una mezcla regulable de aire con uno de estos
gases.
Mechero de alcohol.
● Se utiliza cuando no se necesita un gran poder
calorífico.
● Poseen una mecha impregnada de alcohol, que es la
que arde.

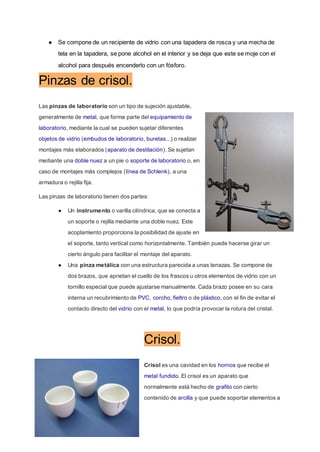

17. ● Se compone de un recipiente de vidrio con una tapadera de rosca y una mecha de
tela en la tapadera, se pone alcohol en el interior y se deja que este se moje con el
alcohol para después encenderlo con un fósforo.
Pinzas de crisol.
Las pinzas de laboratorio son un tipo de sujeción ajustable,
generalmente de metal, que forma parte del equipamiento de
laboratorio, mediante la cual se pueden sujetar diferentes
objetos de vidrio (embudos de laboratorio, buretas...) o realizar
montajes más elaborados (aparato de destilación). Se sujetan
mediante una doble nuez a un pie o soporte de laboratorio o, en
caso de montajes más complejos (línea de Schlenk), a una
armadura o rejilla fija.
Las pinzas de laboratorio tienen dos partes:
● Un instrumento o varilla cilíndrica, que se conecta a
un soporte o rejilla mediante una doble nuez. Este
acoplamiento proporciona la posibilidad de ajuste en
el soporte, tanto vertical como horizontalmente. También puede hacerse girar un
cierto ángulo para facilitar el montaje del aparato.
● Una pinza metálica con una estructura parecida a unas tenazas. Se compone de
dos brazos, que aprietan el cuello de los frascos u otros elementos de vidrio con un
tornillo especial que puede ajustarse manualmente. Cada brazo posee en su cara
interna un recubrimiento de PVC, corcho, fieltro o de plástico, con el fin de evitar el
contacto directo del vidrio con el metal, lo que podría provocar la rotura del cristal.
Crisol.
Crisol es una cavidad en los hornos que recibe el
metal fundido. El crisol es un aparato que
normalmente está hecho de grafito con cierto
contenido de arcilla y que puede soportar elementos a

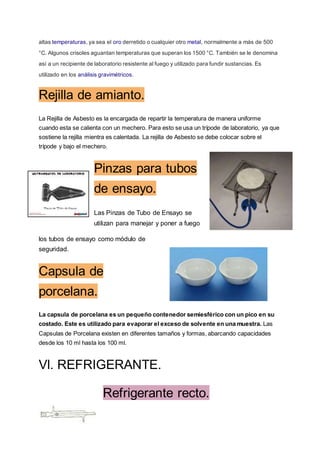

18. altas temperaturas, ya sea el oro derretido o cualquier otro metal, normalmente a más de 500
°C. Algunos crisoles aguantan temperaturas que superan los 1500 °C. También se le denomina
así a un recipiente de laboratorio resistente al fuego y utilizado para fundir sustancias. Es
utilizado en los análisis gravimétricos.
Rejilla de amianto.
La Rejilla de Asbesto es la encargada de repartir la temperatura de manera uniforme
cuando esta se calienta con un mechero. Para esto se usa un trípode de laboratorio, ya que
sostiene la rejilla mientra es calentada. La rejilla de Asbesto se debe colocar sobre el
trípode y bajo el mechero.
Pinzas para tubos
de ensayo.
Las Pinzas de Tubo de Ensayo se
utilizan para manejar y poner a fuego
los tubos de ensayo como módulo de
seguridad.
Capsula de
porcelana.
La capsula de porcelana es un pequeño contenedor semiesférico con un pico en su
costado. Este es utilizado para evaporar el exceso de solvente en una muestra. Las
Capsulas de Porcelana existen en diferentes tamaños y formas, abarcando capacidades
desde los 10 ml hasta los 100 ml.
Vl. REFRIGERANTE.
Refrigerante recto.

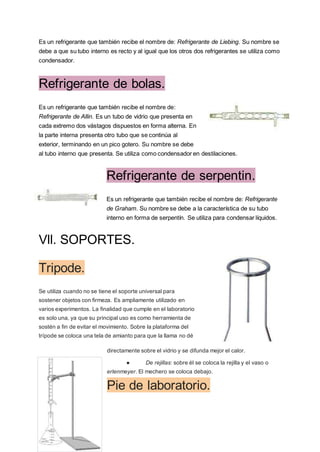

19. Es un refrigerante que también recibe el nombre de: Refrigerante de Liebing. Su nombre se
debe a que su tubo interno es recto y al igual que los otros dos refrigerantes se utiliza como
condensador.
Refrigerante de bolas.
Es un refrigerante que también recibe el nombre de:
Refrigerante de Allin. Es un tubo de vidrio que presenta en
cada extremo dos vástagos dispuestos en forma alterna. En
la parte interna presenta otro tubo que se continúa al
exterior, terminando en un pico gotero. Su nombre se debe
al tubo interno que presenta. Se utiliza como condensador en destilaciones.
Refrigerante de serpentin.
Es un refrigerante que también recibe el nombre de: Refrigerante
de Graham. Su nombre se debe a la característica de su tubo
interno en forma de serpentín. Se utiliza para condensar líquidos.
Vll. SOPORTES.
Tripode.
Se utiliza cuando no se tiene el soporte universal para
sostener objetos con firmeza. Es ampliamente utilizado en
varios experimentos. La finalidad que cumple en el laboratorio
es solo una, ya que su principal uso es como herramienta de
sostén a fin de evitar el movimiento. Sobre la plataforma del
trípode se coloca una tela de amianto para que la llama no dé
directamente sobre el vidrio y se difunda mejor el calor.
● De rejillas: sobre él se coloca la rejilla y el vaso o
erlenmeyer. El mechero se coloca debajo.
Pie de laboratorio.

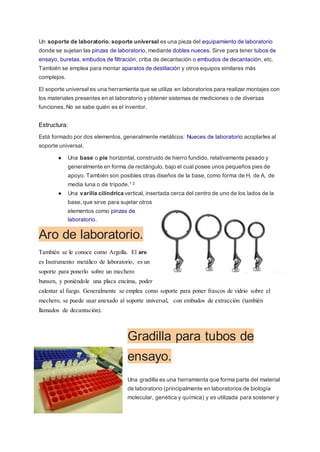

20. Un soporte de laboratorio, soporte universal es una pieza del equipamiento de laboratorio
donde se sujetan las pinzas de laboratorio, mediante dobles nueces. Sirve para tener tubos de
ensayo, buretas, embudos de filtración, criba de decantación o embudos de decantación, etc.
También se emplea para montar aparatos de destilación y otros equipos similares más
complejos.
El soporte universal es una herramienta que se utiliza en laboratorios para realizar montajes con
los materiales presentes en el laboratorio y obtener sistemas de mediciones o de diversas
funciones. No se sabe quién es el inventor.
Estructura:
Está formado por dos elementos, generalmente metálicos: Nueces de laboratorio acoplarles al
soporte universal.
● Una base o pie horizontal, construido de hierro fundido, relativamente pesado y
generalmente en forma de rectángulo, bajo el cual posee unos pequeños pies de
apoyo. También son posibles otras diseños de la base, como forma de H, de A, de
media luna o de trípode.1 2
● Una varilla cilíndrica vertical, insertada cerca del centro de uno de los lados de la
base, que sirve para sujetar otros
elementos como pinzas de
laboratorio.
Aro de laboratorio.
También se le conoce como Argolla. El aro
es Instrumento metálico de laboratorio, es un
soporte para ponerlo sobre un mechero
bunsen, y poniéndole una placa encima, poder
calentar al fuego. Generalmente se emplea como soporte para poner frascos de vidrio sobre el
mechero, se puede usar anexado al soporte universal, con embudos de extracción (también
llamados de decantación).
Gradilla para tubos de
ensayo.
Una gradilla es una herramienta que forma parte del material
de laboratorio (principalmente en laboratorios de biología
molecular, genética y química) y es utilizada para sostener y

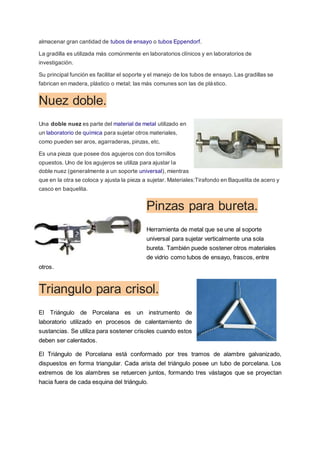

21. almacenar gran cantidad de tubos de ensayo o tubos Eppendorf.
La gradilla es utilizada más comúnmente en laboratorios clínicos y en laboratorios de
investigación.
Su principal función es facilitar el soporte y el manejo de los tubos de ensayo. Las gradillas se
fabrican en madera, plástico o metal; las más comunes son las de plástico.
Nuez doble.
Una doble nuez es parte del material de metal utilizado en
un laboratorio de química para sujetar otros materiales,
como pueden ser aros, agarraderas, pinzas, etc.
Es una pieza que posee dos agujeros con dos tornillos
opuestos. Uno de los agujeros se utiliza para ajustar la
doble nuez (generalmente a un soporte universal), mientras
que en la otra se coloca y ajusta la pieza a sujetar. Materiales:Tirafondo en Baquelita de acero y
casco en baquelita.
Pinzas para bureta.
Herramienta de metal que se une al soporte
universal para sujetar verticalmente una sola
bureta. También puede sostener otros materiales
de vidrio como tubos de ensayo, frascos, entre
otros.
Triangulo para crisol.
El Triángulo de Porcelana es un instrumento de
laboratorio utilizado en procesos de calentamiento de
sustancias. Se utiliza para sostener crisoles cuando estos
deben ser calentados.
El Triángulo de Porcelana está conformado por tres tramos de alambre galvanizado,
dispuestos en forma triangular. Cada arista del triángulo posee un tubo de porcelana. Los
extremos de los alambres se retuercen juntos, formando tres vástagos que se proyectan
hacia fuera de cada esquina del triángulo.

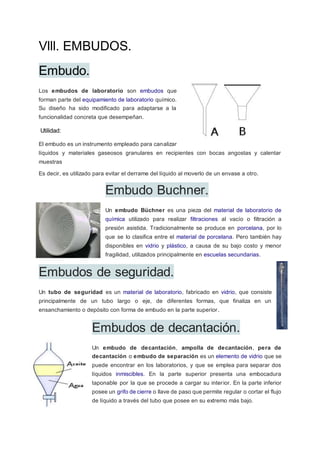

22. Vlll. EMBUDOS.
Embudo.
Los embudos de laboratorio son embudos que
forman parte del equipamiento de laboratorio químico.
Su diseño ha sido modificado para adaptarse a la
funcionalidad concreta que desempeñan.
Utilidad:
El embudo es un instrumento empleado para canalizar
líquidos y materiales gaseosos granulares en recipientes con bocas angostas y calentar
muestras
Es decir, es utilizado para evitar el derrame del líquido al moverlo de un envase a otro.
Embudo Buchner.
Un embudo Büchner es una pieza del material de laboratorio de
química utilizado para realizar filtraciones al vacío o filtración a
presión asistida. Tradicionalmente se produce en porcelana, por lo
que se lo clasifica entre el material de porcelana. Pero también hay
disponibles en vidrio y plástico, a causa de su bajo costo y menor
fragilidad, utilizados principalmente en escuelas secundarias.
Embudos de seguridad.
Un tubo de seguridad es un material de laboratorio, fabricado en vidrio, que consiste
principalmente de un tubo largo o eje, de diferentes formas, que finaliza en un
ensanchamiento o depósito con forma de embudo en la parte superior.
Embudos de decantación.
Un embudo de decantación, ampolla de decantación, pera de
decantación o embudo de separación es un elemento de vidrio que se
puede encontrar en los laboratorios, y que se emplea para separar dos
líquidos inmiscibles. En la parte superior presenta una embocadura
taponable por la que se procede a cargar su interior. En la parte inferior
posee un grifo de cierre o llave de paso que permite regular o cortar el flujo
de líquido a través del tubo que posee en su extremo más bajo.

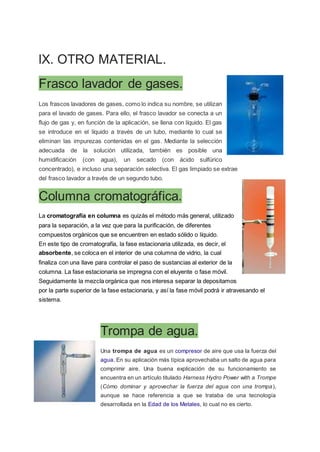

23. lX. OTRO MATERIAL.
Frasco lavador de gases.
Los frascos lavadores de gases, como lo indica su nombre, se utilizan
para el lavado de gases. Para ello, el frasco lavador se conecta a un
flujo de gas y, en función de la aplicación, se llena con líquido. El gas
se introduce en el líquido a través de un tubo, mediante lo cual se
eliminan las impurezas contenidas en el gas. Mediante la selección
adecuada de la solución utilizada, también es posible una
humidificación (con agua), un secado (con ácido sulfúrico
concentrado), e incluso una separación selectiva. El gas limpiado se extrae
del frasco lavador a través de un segundo tubo.
Columna cromatográfica.
La cromatografía en columna es quizás el método más general, utilizado
para la separación, a la vez que para la purificación, de diferentes
compuestos orgánicos que se encuentren en estado sólido o líquido.
En este tipo de cromatografía, la fase estacionaria utilizada, es decir, el
absorbente, se coloca en el interior de una columna de vidrio, la cual
finaliza con una llave para controlar el paso de sustancias al exterior de la
columna. La fase estacionaria se impregna con el eluyente o fase móvil.
Seguidamente la mezcla orgánica que nos interesa separar la depositamos
por la parte superior de la fase estacionaria, y así la fase móvil podrá ir atravesando el
sistema.
Trompa de agua.
Una trompa de agua es un compresor de aire que usa la fuerza del
agua. En su aplicación más típica aprovechaba un salto de agua para
comprimir aire. Una buena explicación de su funcionamiento se
encuentra en un artículo titulado Harness Hydro Power with a Trompe
(Cómo dominar y aprovechar la fuerza del agua con una trompa),
aunque se hace referencia a que se trataba de una tecnología
desarrollada en la Edad de los Metales, lo cual no es cierto.

24. Las trompas de agua proporcionaban aire comprimido en las fraguas de España y los Estados
Unidos. La presencia de una trompa hidráulica se asocia a la fragua, un sistema de producción
de hierro y acero a partir de mineral de hierro y carbón vegetal. En la ciudad de Paris se usaron
trompas de agua para comprimir el aire que accionaba los primeros generadores eléctricos. En
los Alpes franceses y suizos las trompas de agua permitieron ventilar los primeros túneles
alpinos.
Las trompas hidráulicas pueden ser de dimensiones muy grandes.
Kjeldahi.
El método Kjeldahl o digestión de Kjeldahl, en química analítica, es
un proceso de análisis químico para determinar el contenido en
nitrógeno de una sustancia química y se engloba en la categoría de
medios por digestión húmeda. Se usa comúnmente para estimar el
contenido de proteínas de los alimentos. Fue desarrollado por el
danés Johan Kjeldahl en 1883.
Soxhlet.
El extractor Soxhlet o simplemente Soxhlet (en honor a su inventor Franz von
Soxhlet) es un tipo de material de vidrio utilizado para la extracción de
compuestos, generalmente de naturaleza lipídica, contenidos en un sólido, a
través de un disolvente afín.
Tubo en U.
Se trata de un tubo transparente doblado en forma
de “U” y abierto en ambos extremos. Por cada
rama se vierten dos líquidos de diferente densidad
e inmiscibles entre sí; por ejemplo, agua y aceite de
cocina. No importa cuál ocupe el fondo del tubo
(eso dependerá de cuánto pongamos de cada uno),
pero siempre ocurrirá que el de menor densidad va a quedar por arriba del
más denso.
Tubo de Thiele.
El tubo de Thiele, llamado así por el químico alemán Johannes Thiele, es un
aparato de laboratorio fabricado en vidrio, diseñado para contener y calentar un

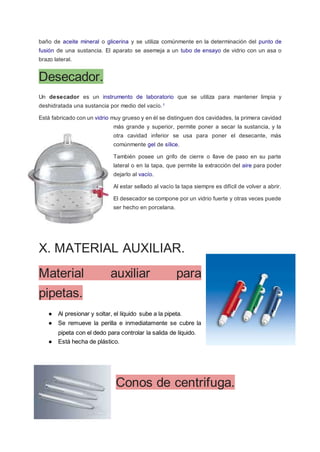

25. baño de aceite mineral o glicerina y se utiliza comúnmente en la determinación del punto de
fusión de una sustancia. El aparato se asemeja a un tubo de ensayo de vidrio con un asa o
brazo lateral.
Desecador.
Un desecador es un instrumento de laboratorio que se utiliza para mantener limpia y
deshidratada una sustancia por medio del vacío.1
Está fabricado con un vidrio muy grueso y en él se distinguen dos cavidades, la primera cavidad
más grande y superior, permite poner a secar la sustancia, y la
otra cavidad inferior se usa para poner el desecante, más
comúnmente gel de sílice.
También posee un grifo de cierre o llave de paso en su parte
lateral o en la tapa, que permite la extracción del aire para poder
dejarlo al vacío.
Al estar sellado al vacío la tapa siempre es difícil de volver a abrir.
El desecador se compone por un vidrio fuerte y otras veces puede
ser hecho en porcelana.
X. MATERIAL AUXILIAR.
Material auxiliar para
pipetas.
● Al presionar y soltar, el líquido sube a la pipeta.
● Se remueve la perilla e inmediatamente se cubre la
pipeta con el dedo para controlar la salida de líquido.
● Está hecha de plástico.
Conos de centrifuga.

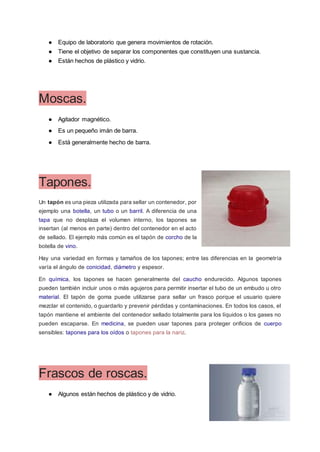

26. ● Equipo de laboratorio que genera movimientos de rotación.
● Tiene el objetivo de separar los componentes que constituyen una sustancia.
● Están hechos de plástico y vidrio.
Moscas.
● Agitador magnético.
● Es un pequeño imán de barra.
● Está generalmente hecho de barra.
Tapones.
Un tapón es una pieza utilizada para sellar un contenedor, por
ejemplo una botella, un tubo o un barril. A diferencia de una
tapa que no desplaza el volumen interno, los tapones se
insertan (al menos en parte) dentro del contenedor en el acto
de sellado. El ejemplo más común es el tapón de corcho de la
botella de vino.
Hay una variedad en formas y tamaños de los tapones; entre las diferencias en la geometría
varía el ángulo de conicidad, diámetro y espesor.
En química, los tapones se hacen generalmente del caucho endurecido. Algunos tapones
pueden también incluir unos o más agujeros para permitir insertar el tubo de un embudo u otro
material. El tapón de goma puede utilizarse para sellar un frasco porque el usuario quiere
mezclar el contenido, o guardarlo y prevenir pérdidas y contaminaciones. En todos los casos, el
tapón mantiene el ambiente del contenedor sellado totalmente para los líquidos o los gases no
pueden escaparse. En medicina, se pueden usar tapones para proteger orificios de cuerpo
sensibles: tapones para los oídos o tapones para la nariz.
Frascos de roscas.
● Algunos están hechos de plástico y de vidrio.

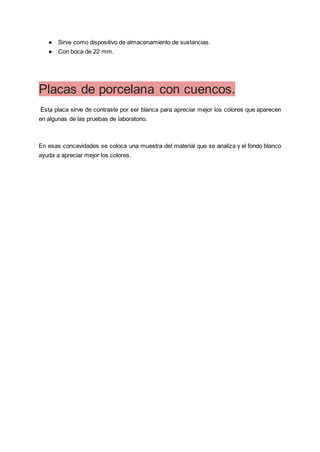

27. ● Sirve como dispositivo de almacenamiento de sustancias.
● Con boca de 22 mm.
Placas de porcelana con cuencos.
Ésta placa sirve de contraste por ser blanca para apreciar mejor los colores que aparecen
en algunas de las pruebas de laboratorio.
En esas concavidades se coloca una muestra del material que se analiza y el fondo blanco
ayuda a apreciar mejor los colores.
