En el laboratorio y en las practicas es esencial la utilización de instrumentos para el manejo de los químicos

1. MATERIALES DE LABORATORIO
PAULA ANDREA FONSECA LONDOÑO
DIANA FERNANDA JARAMILLO
10°1
INSTITUCION EDUCATIVA EXALUMNAS DE LA PRESENTACIÓN
IBAGUÉ - TOLIMA
2017
MATERIALES DE LABORATORIO

2. INTRODUCCIÓN
En este trabajo se darán a conocerlos instrumentos que son utilizados
en los laboratorios químicos,para llevar a cabo diferentes
experimentos que hoy por hoy han traído grandes aportes a la
humanidad. Es de gran importancia reconocerlose identificarlos,ya
que de esta manera seremos capaces de dar uso adecuado de ellos
previniendo posiblesdaños.
OBJETIVOS
 Conocerlos instrumentos y materiales de laboratorio para
procesos químicos
 Diferenciare identificar cada elemento
 Reconocersus funciones de uso e importancia
PROCEDIMIENTO

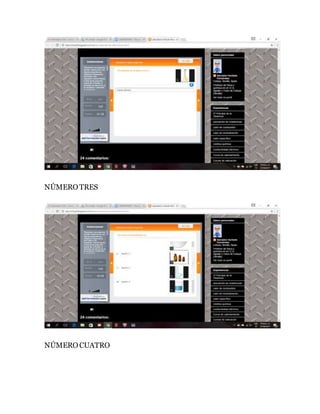

1.Ingreso a la página http://labovirtual.blogspot.com.co/p/materiall-de-
laboratorio.html
2. Nos da a conocerla correcta clasificaciónde los materiales
utilizados en un laboratorio de química.

3. 3. Encontramos los instrumentos y materiales correspondientespara
medir volúmenes,matraces,material general, para pesar, para
calentar, refrigerantes,soportes,embudos,otros materiales,
materiales auxiliares, instrumentos, materiales de seguridad.
MARCO TEÓRICO
 MATERIAL PARA MEDIR VOLÚMENES

4. PROBETA

5. 1.Permite medir volúmenes superiores y más rápidamente que las
pipetas, aunque con menor precisión.
2. Formado por un tubo transparente de unos centímetros de diámetro,
y una graduación desde 0 ml indicando distintos volúmenes.
3. En la parte inferior está cerrado y posee una base que sirve de
apoyo, mientras que la superior está abierta y suele tener un pico.
4. Generalmente mide volúmenes de 25 ó 50 ml, pero existen probetas
de distintos tamaños; incluso algunas que puedenmedir un volumen
hasta de 2000 ml.
5. Puede estar hecho de vidrio o de plástico.
PIPETA GRADUADA

6.  Están calibradas en unidades convenientes para permitir la
transferencia de cualquier volumen desde 0.1 a 25 ml. Hacen posible la
entrega de volúmenes fraccionados
 Las pipetas graduadas con escala de volumen se usan para
dosificarlíquidos.
 Estas pipetas son ajustadas "EX" (por vertido), es decir la
cantidad del líquido vertida correspondeal volumen impreso.Pipetas
para vaciado total se llaman pipetas serológicas.
 Por lo general, están hechas de vidrio o de plástico
PIPETA AFORADA

7.  La pipeta aforada sirve para medir un único volumen, y es más
precisaque una pipeta graduada.
 Está hecha para entregar un volumen bien determinado,el que
está dado por una o dos marcas en la pipeta. Si la marca es una sola,
el líquido se debe dejar escurrir sin soplar, que baje por capilaridad
solamente esperando 15 segundos luego que cayó la última gota.
 Por lo general está hecha de vidrio.
BURETA

8.  Recipiente de forma alargada, graduado en décimas de
centímetro cúbico,que está abierto por un extremo y por el otro termina
en una caperuza con llave.
 Se utiliza en el laboratorio para determinar volúmenes.
 Están fabricadas de vidrio - Cristal.
 La mayoría tienen capacidades que van de 5 ml a 50 ml.
MATRAZ AFORADO

9.  Recipiente hecho en vidrio.
 Se empleapara medir un volumen exacto de líquido en base a la
capacidad del propio matraz.
MATRACES

10. MATRAZ ERLENMEYER
 Recipiente que se utiliza en los laboratorios, tiene forma de cono
y tiene un cuello cilíndrico,es plano por la base.
 Se utiliza para el armado de aparatos de destilacióno para hacer
reaccionar sustancias que necesitan un largo calentamiento.

11.  Se utiliza para calentar líquidos cuando hay peligro de pérdida
por evaporación.
 Contiene líquidos que debenser conservados durante mucho
tiempo.
 Está hecho de vidrio.
MATRAZ DE FONDO REDONDO
 Este tipo de matraz se utiliza para realizar reacciones
inclusive en caliente.
 Su fondo esférico favorecela concentración de los
reactivos, no se puede apoyar en una superficie plana, por lo que
se utiliza un soporte.

12.  Fabricados en vidrio borosilicato de gran resistenciaal
choque térmico.
MATRAZ DE FONDO PLANO
 Sirve para llevar a cabo destilaciones por arrastre de vapor o
soxhlet.
 Base que sirve como placa de calentamiento.
 Se utiliza para realizar reacciones inclusive en caliente.
 Generalmente están hechos de cristal.
MATRAZ DE DOS BOCAS

13.  Se utiliza para hacer reacciones químicas en las que necesitas
adicionar o controlar varios parámetros.
 Fundamentalmente cada bocase conecta con otro instrumental,
con un termómetro,etc.
 2 bocas: la primera boca es un embudo de adición y la otra para
el refrigerante de reflujo.
 Se utiliza para llevar a cabo una reacción que puede estar a
reflujo a la cual le irás agregando poco a poco un reactivo.
 Una boca sirve para verter la sustancia y el lateral es para
conectar un filtrador.

14. MATRAZ CORAZÓN
 Recipiente hecho generalmente de vidrio borosilicato.
 Matraz en forma de corazón.
 Posee una boca.
 Esmerilado 29/32.
 250 mL de capacidad.
MATRAZ DE DESTILACIÓN

15.  Se utiliza para separar mezclas de dos líquidos con diferentes
puntos de ebullición.
 La destilaciónse produce cuando se calienta el matraz y los
componentesde la mezcla cambian de líquido a gas.
 Los líquidos de punto de ebullición más bajos cambian primero y
líquidos con los puntos de ebullición más altos cambian al último.
MATRAZ KITASATO

16.  Podríadefinirse como un matraz de Erlenmeyer con un tubo de
desprendimiento o tubuladura lateral.
 Sirve para realizar experimentos conagua, como destilación,
recolecciónde gases hidroneumática (desplazamiento de volúmenes),
filtraciones al vacío, etc.
 Está hecho de vidrio.
MATERIAL GENERAL

17. VASO DE PRECIPITADOS

18.  Tiene forma cilíndrica y posee un fondo plano.
 Se encuentran graduados.Pero no calibrados,esto provoca que
la graduación sea inexacta.
 Son de vidrio y de plástico (Cuando están hechos de vidrio se
utiliza un tipo de material mucho más resistente que el convencional
denominado pyrex).
 Posee componentesde teflón y otros materiales resistentes a la
corrosión.
 Su capacidad varía desde el mililitro hasta el litro (o incluso
más).
 Su objetivo principal es contener líquidos o sustancias químicas
diversas de distinto tipo.
 Como su nombre lo dice permite obtener precipitadosa partir de
la reacción de otras sustancias.
 Normalmente es utilizado para transportar líquidos a otros
recipientes.
 También se puede utilizar para calentar, disolver, o preparar
reacciones químicas.

19. VARILLA DE AGITACIÓN
 Fino cilindro de vidrio macizo.
 Se utiliza principalmente para mezclar o disolver sustancias con
el fin de homogeneizar.
 Generalmente su diámetro es de 6 mm y longitud es de 40 cm.
TUBO DE ENSAYO

20.  Hecho generalmente de cristal.
 Pequeño tubo cilíndrico con un extremo abierto (que puede
poseeruna tapa) y el otro cerrado y redondeado.
 Se utiliza en los laboratorios para contener pequeñas muestras
líquidas o sólidas.
 Se guardan en un instrumento de laboratorio llamado gradilla.
 Están disponibles enuna multitud de tamaños, comúnmente de
1 a 2 cm de ancho y de 5 a 20 cm de largo.

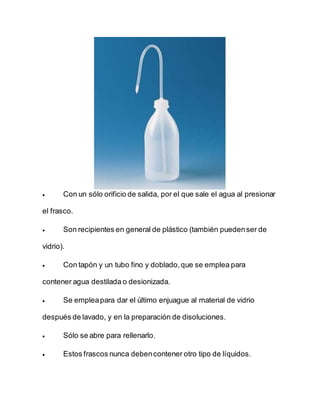

FRASCO LAVADOR

21.  Con un sólo orificio de salida, por el que sale el agua al presionar
el frasco.
 Son recipientes en general de plástico (también puedenser de
vidrio).
 Con tapón y un tubo fino y doblado,que se emplea para
contener agua destilada o desionizada.
 Se empleapara dar el último enjuague al material de vidrio
después de lavado, y en la preparación de disoluciones.
 Sólo se abre para rellenarlo.
 Estos frascos nunca debencontener otro tipo de líquidos.

22. CRISTALIZADOR
 Recipiente de base ancha y pocaestatura.
 Su objetivo principal es cristalizar el soluto de una solución, por
evaporación del solvente.
 Tiene otros usos,como tapa, como contenedor,etc.
 Tiene una base ancha para permitir una mayor evaporación.
 Están hechos de vidrio.

23. CUENTAGOTAS
 Pueden ser de forma baja o alta.
 Es un recipiente de vidrio donde al añadir una disoluciónse
intenta que, en la mejores condiciones,el soluto cristalice.
 Se utiliza para trasvasar pequeñas cantidades de líquido
vertiendo gota a gota.
 Consiste en un pequeño tubo de cristal o plástico con una pieza
de goma en uno de sus extremos y acabado por el otro de forma
capilar

24. PIPETA PASTEUR
 Suelen ser de vidrio o de plástico.
 Está formadapor un tubo transparente de vidrio cn borde
crónico.
 Se utiliza fundamentalmente para enrasar en los matraces
aforados con mayor facilidad y exactitud; y para cogerpequeñas
cantidades de cualquier disolución.
 Es similar a un utensilio de gotero.
 Sirve para hacer la transferencia de pequeñas cantidades de
líquidos.

25. MORTERO
 Se empleapara pulverizar sólidos.
 Puede estar hecho de piedra, cerámica, madera u otro material
con forma de vaso ancho de cavidad semiesféricay un pequeño mazo
con el que se machaca.
 Consta de un recipiente y una varilla para machacar el material.
 Tiene como finalidad machacar o triturar las sustancias sólidas
MATERIAL PARA PESAR

26. BALANZA
 Para realizar las mediciones se utilizan patrones de masa cuyo
grado de exactitud depende de la precisióndel instrumento.
 Al igual que en una romana, pero a diferencia de una báscula o
un dinamómetro,los resultados de las medicionesno varían con la
magnitud de la gravedad.

27.  Mide la masa de un cuerpo o sustancia química, utilizando como
medio de comparaciónla fuerza de la gravedad que actúa sobre el
cuerpo.
 Un circuito electrónico análogo digital que finalmente presenta el
resultado del pesaje en forma digital.
 Está hecho de materiales distintos como metal, plástico,circuitos
eléctricos,sensores.
GRANATARIO
 Es utilizada para determinar o pesar la masa de objetos y gases.
 Suelen tener capacidades de 2 ó 2,5 kg y medir con una
precisiónde hasta 0,1 ó 0,01 g.

28.  Pueden medirhasta 100 ó 200 g con precisiones de 0,001 g; y
otras que pueden medirhasta 25 kg con precisionesde 0,05 g.
 Están hechas de metal y de contrapesos metálicos.
CUCHARITA-ESPATULA
 Se utiliza en el laboratorio para recogersólidosy poderverterlos
en otro sitio.

29.  Tienen dos partes, una con una espátula pequeña y otra con una
pequeña cuchara más o menos cóncava.
 Existen espátulas que tienen las dos partes iguales; según la
naturaleza del sólido.
 Son de metal y muy ligeras y se usan casi siempre para tomar
pequeñas porciones de sólido, que serán, más tarde, pesadas.
VIDRIO DE RELOJ
 Lámina de vidrio en forma circular cóncava-convexa.

30.  Sirve para evaporar líquidos,pesar productos sólidoso como
cubierta de vasos de precipitados,y contener sustancias parcialmente
corrosivas.
 Se utiliza para pesarsólidos,mezclar reactivos, pesar muestras
sólidas que quedan después de la filtración.
 Al añadir una disoluciónse intenta que, en la mejores
condiciones,el soluto cristalice.
PLACA PETRI
 Recipiente redondo,de cristal o plástico.

31.  Con cubierta de la misma forma que la placa, pero algo más
grande de diámetro, para que se pueda colocar encima y cerrar el
recipiente.
 Es de fondo bajo.
 Posee diferentesdiámetros.
 Se utiliza en Microbiologíapara cultivar células, observarla
germinación de las semillas o examinar el comportamiento de
pequeños animales.
PESASUSTANCIAS

32.  Utensilio que se usa para poner una o más sustancias solidas
para ponerlas en la balanza.
 Son recipientes de vidrio, aunque también existen
pesasustancias.
 Poseenuna tapa esmerilada.
 Su principal ventaja es su robustez.
ESPATULA
 Lámina plana angosta que se encuentra adherida a un mango
hecho de madera, plástico o metal.
 Es utilizada principalmente para tomar pequeñas cantidades de
compuestos o sustancias sólidas (especialmente las granulares).
 Se suele clasificar dentro del material de metal.

33.  Tienen dos curvaturas, una en cada lado, y cada una hacia el
lado contrario a la otra.
MATERIAL PARA CALENTAR
MECHERO BUNSEN

34.  Utilizado en laboratorios científicos para calentar o esterilizar
muestras o reactivos químicos.
 Utilizado para obtener temperaturas no muy elevadas.
 Es un quemadorde gas natural o de gases licuados procedentes
del petróleo.
 Está constituido por un tubo vertical que va enroscado a un pie
metálico con ingreso para el flujo de gas, el cual se regula a través de
una llave sobre la mesa de trabajo.
 Hecho de metal.
MECHERO DE ALCOHOL

35.  Se utiliza cuando no se necesita un gran podercalorífico.
 Poseenuna mecha impregnada de alcohol, que es la que arde.
 Se compone de un recipiente de vidrio con una tapadera de
rosca y una mecha de tela en la tapadera, se pone alcohol en el interior
y se deja que este se moje con el alcohol para después encenderlo con
un fósforo.
PINZAS DE CRISOL

36.  Material de acero inoxidable.
 Su función es sostenery manipular cápsulas de evaporación,
crisoles y otros objetos.
 Se utiliza principalmente como medidade seguridad cuando
estos son calentados o poseenalgún grado de peligrosidad al
manipularlos directamente.
CRISOL

37.  Está hecho de porcelana, lo que le permite resistir altas
temperaturas.
 utilizado principalmente para calentar, fundir, quemar, y calcinar
sustancias.
 Es un pequeño contenedorel cual posee una cavidad, la
encargada de fundir o calcinar.

38. REJILLA DE AMIANTO
 Rejilla metálica con una capa de amianto que es un material que
soportagrandes temperaturas.
 Se colocaentre el fuego y el recipiente a calentar para que no
entren en contacto directo e impida que se rompan debido a diferencias
bruscas de temperatura.
 Está constituida por una malla con tela metálica que lleva
intercalada en su parte central un disco de amianto.
 Sirve para dispersarla llama y para protegerlos recipientes de
vidrio.
 Su función es distribuir uniformemente el calor.

39. PINZA PARA TUBO DE ENSAYO
 Se utilizan para manejar y poner a fuego los tubos de ensayo
como módulo de seguridad.
 Son instrumentos en forma de tenacillas que sirven para sujetar
los tubos.
 Pueden ser de madera o metálicas.
CAPSULA DE PORCELANA

40.  Se utiliza para la separación de mezclas, por evaporación y para
someteral calor ciertas sustancias que requieren de elevadas
temperaturas.
 Permite carbonizar sustancias y compuestos químicos,resiste
elevadas temperaturas.
 Sirve para calentar o fundir sustancias sólidas o evaporar
líquidos.
 Están hechas de porcelana o cerámica.
REFRIGERANTES

41. REFRIGERANTE RECTO
 Construido en vidrio.

42.  Se usa para condensarlos vapores que se desprendendel
matraz de destilación, por medio de un líquido refrigerante que circula
por éste, usualmente agua.
 Tiene un tubo interno que es recto y se utiliza como
condensador.
REFRIGERANTE DE BOLAS
 Se fabrican de vidrio.
 Su función es presentar mayor superficie de contacto entre el
vapor de su interior caliente y el agua exterior que enfría.
 Asegura a que todo el vapor se condense en líquido.

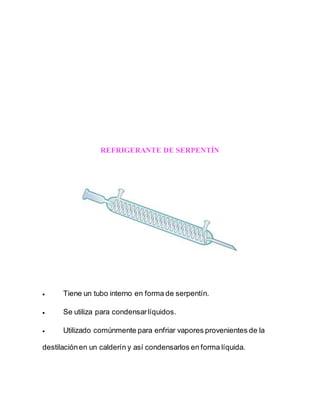

43. REFRIGERANTE DE SERPENTÍN
 Tiene un tubo interno en forma de serpentín.
 Se utiliza para condensarlíquidos.
 Utilizado comúnmente para enfriar vapores provenientes de la
destilaciónen un calderín y así condensarlos en forma líquida.

44.  Suele ser de vidrio, cobre u otro material que conduzca el calor
fácilmente.
 Este aparato se utiliza de diversas formas pero más
comúnmente en el laboratorio de química.
SOPORTES
TRÍPODE

45.  Herramienta que sostiene la rejilla de asbesto.
 Equipo de tres patas.
 También se utiliza como apoyo en el calentamiento de las
sustancias con el mechero de Bussen.
 En este caso para calentamiento se utiliza una rejilla resistente al
calor.
 Está hecho de metal.

46. PIE
 Es una pieza del equipamiento de laboratorio donde se sujetan
las pinzas de laboratorio, mediante doble nueces.
 Sirve para sujetar tubos de ensayo, buretas, embudos de
filtración, etc.
 Está hecho de metal.
ARO

47.  El aro es Instrumento metálico de laboratorio.
 Soporte para ponerlo sobre un mechero bunsen, y poniéndole
una placa encima, podercalentar al fuego.
 Se empleacomo soporte para poner frascos de vidrio sobre el
mechero.
GRADILLA PARA TUBOS DE ENSAYO

48.  Soporte adecuado para mantener los tubos de ensayo en
posiciónvertical.
 Los hay de varios tamaños, tanto en cuanto al número de tubos
de ensayo que puede contener como al diámetro de los orificios para
los distintos tubos de ensayo.
 Su principal función es facilitar el manejo de los tubos de ensayo.
 Las gradillas se fabrican en madera, plástico o metal; las más
comunes son las de plástico.
NUEZ DOBLE

49.  Es una pieza que posee dos agujeros con dos tornillos opuestos.
 Uno de los agujeros se utiliza para ajustar la doble nuez ,
mientras que en la otra se colocay ajusta la pieza a sujetar.
 Su función es sujetar otras herramientas, como argolla o pinzas,
la cual a su vez debe sujetarse en un soporte universal.
 Está hecha de metal.
PINZAS PARA BURETA

50.  Herramienta de metal que se une al soporte universal para
sujetar verticalmente una sola bureta.
 Son una pinzas metálicas confeccionadas conla única misión de
sosteneren posiciónvertical las buretas.
 Cogencon fuerza a la bureta, la presiónque se ejerce sobre el
vidrio es pequeña al tener
poca superficie de contacto e
impide que estas se
rompan.
TRIANGULO PARA CRISOL

51.  Utilizado en procesos de calentamiento de sustancias.
 Se utiliza para sostenercrisoles cuando estos debenser
calentados.
 Constituido por tres tubos de arcilla refractaria a base de
silimanita.
 Unidos en forma de triángulo mediante gruesos alambres de
metal galvanizado.
 Están hechos de arcilla.
EMBUDOS

52. EMBUDO
 Empleado para canalizar líquidos y materiales gaseosos
granulares en recipientes con bocas anchas.
 Utilizado para evitar el derrame del líquido al moverlo de un
envase a otro.

53.  Tiene una forma de dos conos.
 En su parte superiorel cono mayor es el encargado de
recibir la entrada de los líquidos y el inferior es el encargado de
canalizar a un recipiente el flujo proveniente de la parte superior,
algunas veces la parte inferior es un cilindro.
 Los embudos suelen hacerse de plástico, vidrio, y otros
materiales.
EMBUDO BÜCHNER
 Utilizado para realizar filtraciones.
 Tradicionalmente se produce en porcelana, pero también hay
disponible de vidrio y plástico.

54. EMBUDOS DE SEGURIDAD
 Fabricado en vidrio.
 Consiste principalmente de un tubo largo o eje, de diferentes
formas,que finaliza en un ensanchamiento o depósito conforma de
embudo en la parte superior.
 Se utilizan para añadir líquidos a un montaje o sistemaexistente
de aparatos.
 También sirven para evitar reabsorciones o para prevenir
grandes desprendimientosde gases,que puedan provocar explosiones
en los aparatos.

55. EMBUDO DE DECANTACIÓN
 Elemento de vidrio de forma crónica.
 Se empleapara separar dos líquidos inmiscibles,es decir, para
la separaciónde fases líquidas de distinta densidad.
 En la parte superiorpresenta una embocadurataponable por la
que se procede a cargar su interior.

56. OTRO MATERIAL

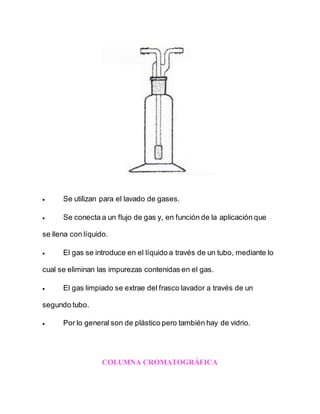

FRASCO LAVADOR DE GASES

57.  Se utilizan para el lavado de gases.
 Se conecta a un flujo de gas y, en función de la aplicación que
se llena con líquido.
 El gas se introduce en el líquido a través de un tubo, mediante lo
cual se eliminan las impurezas contenidas en el gas.
 El gas limpiado se extrae del frasco lavador a través de un
segundo tubo.
 Por lo general son de plástico pero también hay de vidrio.
COLUMNA CROMATOGRÁFICA

58.  Método físico de separación para la caracterización de mezclas
complejas,la cual tiene aplicación en todas las ramas de la ciencia.
 placa filtrante con llave y esmerilado superiorporo Nº.
 Equipos de cromatografíapara extracción.
 Fabricados en vidrio.
TROMPA DE AGUA

59.  Instrumento que sirve para practicar el vacío en un recipiente.
 Consiste en un tubo abierto al exterior por donde se realiza la
alimentación con agua desde el exterior (parte inferior derechaen la
fotografía).
 Está hecho de vidrio.
KJELDAHL:

60.  Proceso de análisis químico para determinar el contenido en
nitrógeno de una sustancia química y se engloba en la categoríade
medios por digestiónhúmeda.
 Se usa comúnmente para estimar el contenido de proteínas de
los alimentos.
 Están hechos de vidrios cristal.
SOXHLET

61.  Tipo de material de vidrio utilizado para la extracción de
compuestos,generalmente de naturaleza lipídica,contenidos en un
sólido,a través de un disolvente afín.
 Están hechos de un tipo de material de vidrio.
 El condensadorestáprovisto de una chaqueta de 100 mm de
longitud, con espigas para la entrada y salida del agua de enfriamiento.
TUBO EN U

62.  Tubo cilíndrico en forma de "U" de unos 2 cm de diámetro.
 Se utiliza fundamentalmente para verificar reacciones de
Oxidación-Reducción.
 (REDOX)donde cada una de las semirreaccionestiene lugar en
cada una de las ramas.
 Está hecho generalmente de cristal.
TUBO EN THIELE

63.  Diseñado para contener y calentar un baño de aceite mineral o
glicerina.
 Se utiliza comúnmente en la determinacióndel punto de fusión
de una sustancia.
 Fabricado en vidrio.
DESECADOR

64.  Se utiliza para retirar la humedad de las sustancias.
 Su tapa es de vidrio esmerilado para que el cierre sea hermético.
 Contiene en el fondo un agente deshidratante.
 Está hecho de cristal.
MATERIAL AUXILIAR

65. MATERIAL AUXILIAR PARA PIPETAS
 Al presionarla y soltarla, el líquido sube a la pipeta.
 Se remueve la perilla e inmediatamente se cubre la pipeta con el
dedo para controlar la salida de líquido.

66.  Está hecha de plástico.
CONOS DE CENTRÍFUGA
 Equipo de laboratorio que genera movimientos de rotación.
 Tiene el objetivo de separar los componentesque constituyen
una sustancia.
 Están hechos de plástico y vidrio.
MOSCAS

67.  Agitador magnético.
 Es un pequeño imánde barra.
 Está generalmentehechode barra.
TAPONES

68.  Pueden ser de caucho, corcho o vidrio.
 A los de vidrio se les pone una capa de silicona o bien es de
vidrio esmerilado, que hace que se cierre herméticamente.
 Pieza utilizada para sellar un contenedor,por ejemplo una
botella, un tubo o un barril.
FRASCOS DE ROSCAS

69.  Algunos están hechos de plástico y de vidrio.
 Sirve como dispositivo de almacenamiento de sustancias.
 Con boca de 22 mm
PLACAS DE PORCELANA CON CUENCOS

70.  Hechas de porcelana.
 Esmaltada excepto la base.
 Gran resistenciaquímica y térmica. Ideal para pequeñas
reacciones químicas.Fácil limpieza. 6 cavidades de 20x5 mm. Largo
85 mm. Ancho 54 mm.
INSTRUMENTOS

71. TERMÓMETRO
 Son instrumentos destinados a medir temperaturas con escalas
en grados centígrados o Fahrenheit.
 El más empleado es aquel con graduaciones de 1 º C (pudiendo
apreciarse hasta 0,5 º C) que va desde -10 º C hasta 200 º C.

72.  Se les emplea para medir temperaturas en operaciones de
destilación.
 El termómetro es un instrumento de precisióndelicado por lo
tanto su manejo requiere muchos cuidados.
 Deberáestar limpio para introducirlo en el líquido o la solución
cuya temperatura se quiere encontrar.
 Está hecho de cristal calibrado, y contiene mercurio.
DENSÍMETRO

73.  Instrumento de mediciónque sirve para determinar la densidad
relativa de los líquidos sin necesidad de calcular antes su masa y
volumen.
 Normalmente, está hecho de vidrio y consiste en un cilindro
hueco con un bulbo pesado en su extremo para que pueda flotar en
posiciónvertical.
PICNÓMETRO

74.  Frasco con un cierre sellado de vidrio que dispone de un tapón
provisto de un finísimo capilar.
 Puede obtenerse un volumen con gran precisión.
 Permite medirla densidad de un fluido, en referenciaa la de un
fluido de densidad conocidacomo el agua o el mercurio.
 Hecho de cristal.
CENTRÍFUGA

75.  Máquina que pone en rotación una muestra para acelerar por
fuerza centrífugala decantación o sedimentaciónde sus componentes
o fases (generalmente una sólida y una líquida), en función de su
densidad.
 Existen diversos tipos de estos,comúnmente para objetivos
específicos.
CENTRIFUGA MANUAL
 Dispositivo que por medio de una manivela logra el mismo
objetivo que una centrifugadora electrónica.

76.  Hecha de metal.
AGITADOR MAGNÉTICO
 Consiste de una pequeña barra magnética (llamada barra de
agitación) la cual esta normalmente cubierta por una capa de plástico
(usualmente Teflón).
 Una placa debajo de la cual se tiene un magneto rotatorio o una
serie de electromagnetos dispuestosen forma circular a fin de crear un
campo magnético rotatorio.

77. INSTRUMENTOS
PH-METRO

78. 
 Sensorutilizado en el método electro químico para medir el pH
de una disolución.
 Hecho de metal y vidrio.
 La determinaciónde pH consiste en medir el potencial que se
desarrolla a través de una fina membrana de vidrio que separa dos
soluciones con diferente concentraciónde protones.
 Una celda para la medidade pH consiste en un par de
electrodos,uno de calomel( mercurio, cloruro de mercurio) y otro de
vidrio, sumergidos en la disolución de la que queremos medirel pH.

79. REFRACTÓMETRO
 Aparato que te permite identificar un compuesto a partir de una
propiedad fisicadel mismo.
 Esa propiedad es el índice de difracciónque se mantiene
constante para muchas compuestos.
 Hecho de metal

80. CONDUCTÍMETRO
 Aparato que mide la resistencia eléctrica.
 Ejerce el volumen de una disolución encerrado entre los dos
electrodos.
 hecha de metal y plástico.

81. COLORÍMETRO
 Instrumentode mediciónutilizadopara determinarla cantidad
de color en una sustancia yse obtienecon reactivosespecíficos.
 Son utilizadospor los traficantesde diamantesparadeterminar
la transparenciadelas gemasy piedraspreciosas.
 Midenla exactitud, calidad yestadode los componentes
eléctricosy la identificacióndelos caracteresdela pasta depapel y tinta
de impresión.

82. MUFLA
 Horno con el cual se alcanzan temperaturas se usa para
carbonizar sustancias orgánicas.
 Hecha de metal.
MATERIAL DE SEGURIDAD

83. GAFAS DE SEGURIDAD


84.  Tipo de anteojos protectores que normalmente son usados para
evitar la entrada de objetos,agua o químicos en los ojos.
 Hechas de plástico.
 Son usados en laboratorios de químicay carpintería.
 Las gafas protectoras comúnmente son usadas al trabajar con
herramientas, como taladros o motosierras,para prevenir que partículas
dañen los ojos.
MASCARILLA
 Objeto de alta proteccióncontra partículas sólidas, líquidas y
muy tóxicas.
 Con válvula de exhalación.
 Se ajusta a la cabeza para protegerde vapores y gases
venenosos.
 Están hechos de un tipo material filtro especial

85. GUANTES

 Están hechos de goma, generalmente son de látex.
 Se usan para protegerlas manos de las sustancias manipuladas.
DELANTAL

86. 
 Pieza de ropa amplia y larga.
 Sirve en un laboratorio para protegersede cualquier daño que
puedan hacer las sustancias químicas a la ropa o a las personas.
 Está hecho de tela sedosa.
LAVAOJOS

87. 
 Dispositivo de seguridad que forma parte del equipamiento de
laboratorio.
 Destinado a protegerlos ojos de una persona trasun accidente
en el que hayan podidopenetrar materialescontaminadososustancias
extrañas.
 Consta de dos rociadoreso boquillas, separadasentre15 y 20 cm,
que aportanel caudalsuficientepara lavar los ojos o la cara y que se
accionanmedianteunaccionador depie (pedal) o de codo.
 Está hechode metaly acoples.
BOTIQUÍN

88.  Elemento destinado a contener los medicamentosy utensilios
indispensablespara brindarlos primerosauxilioso para tratar
dolenciascomunes.
 La disponibilidaddeun botiquínsuele ser prescriptivaenáreas
de trabajo.
 Está hechode pasta, plásticoymetal.
EXTINTOR

 Aparatoportátilpara apagarfuegoso incendiosde pequeña
magnitud.

89.  Consiste en una especiede botella grandeen cuyo interior hay
una sustancia líquida, espumosa oen forma de polvo (agua pulverizada,
hidrocarburos, dióxidodecarbono, etc.)
 Para apagarel fuego se arroja un chorrode esta sustancia sobreel
mismo.
 está de hecho, metaly líquidoso polvos.
VITRINA DE GASES

 Equipos de protección diseñados para garantizar una apropiada
protección de las personas frente a los riesgos derivados de la
exposición a productos químicos peligrosos.

90.  Deben asegurar un caudal de aire suficiente, variable o
constante.
 Determinados parámetros de funcionamiento y criterios de uso
han de ser acordes a las características de peligrosidad de los
productos que se manipulen o se pretendan manipular en ella.
 Están hechos de vidrio-cristal.
PREGUNTAS
NUMERO 1
NÚMERO DOS

91. NÚMERO TRES
NÚMERO CUATRO

92. NÚMERO CINCO
NÚMERO SEIS

93. NÚMERO SIETE
NÚMERO OCHO

94. NÚMERO NUEVE
