El protoboard fue inventado en 1958 por Jack Kilby para permitir circuitos electrónicos de prueba. Es una placa perforada que permite ensamblar circuitos de manera temporal mediante la inserción de componentes en las perforaciones. El protoboard está dividido en buses y pistas conectadas internamente que forman una matriz para ensamblar circuitos de manera flexible.

1. CIRCUITOS ELECTRICOS

2.  Breadboard
La maquina integrada protoboard fue inventada en el
año 1958, por Jack Kilby un ingeniero de la empresa
Texas Instrument. Lo hizo para poder aumentar la
velocidad de los ordenadores y aumentar la
capacidad de memoria para almacenar datos. Jack
Kilby recibió un premio nobel de física por su invento
en el año 2000

3. Esta tableta esta dividida
en 4 partes que se
encuentran separados
por un material aislante.
Se conocen en
castellano como "placas
de prototipos" y son
esencialmente unas
placas agujereadas con
conexiones internas
dispuestas en hileras,
de modo que forman
una matriz de taladros a
los que podemos
directamente "pinchar"
componentes y formar
el circuito deseado.
Protoboard

4. 1961- Test Board for Electronics
Circuits
Ruben Cruz
Patente No. 3,145,483
1967- Printed Circuit
Breadboard
J.E. Sakellakis
Patente No. 3,496,419

5. Las perforaciones del protoboard están
separadas entre sí por una distancia de
0,1 pulgadas

6. El montaje de los circuitos en
protoboard se hace indispensable
cuando se está chequeando un
circuito nuevo de modo que se
puedan realizar fácilmente las
correcciones de diseño y los ajustes
necesarios para un correcto
funcionamiento permanente de dicho
circuito.
La distancia entre dos nodos más
cercanos separados por el canal
central es de 0.3 pulgadas (0.3"),
que es justo el ancho entre pines de
un circuito integrado estándar de
menor ancho. Los circuitos
integrados de ancho mayor tienen
una separación entre pines de 0.6
pulgadas (0.6"). La separación entre
dos nodos continuos de un
protoboard es de 0.1 pulgadas (0.1")

7.  1971 – Breadboard
for Electronic
Components
 Ronald J. Portugal de
EI Instruments Inc.

8. Patrón típico del
material conductor
Están construidas de
aleación de:
•Cobre
•Fósforo
•Estaño

9.  El protoboard está dividido en 2 partes:
 Buses y pistas
 Los buses tienen conexión a lo largo.
Buses
Pistas

10. Protoboard (cont.)
Disposición constructiva:

11. Al insertar los cables o los terminales de los componentes
en las perforaciones del protoboard, el contacto eléctrico se
realiza a través de laminillas o láminas conductoras no
visibles, ya que se encuentran por debajo de la cubierta
plástica aislante. En los buses estas láminas conducen de
forma horizontal y en los boards conducen de manera vertical
como se muestra en la figura

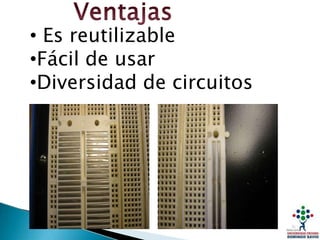

13. • Es reutilizable
•Fácil de usar
•Diversidad de circuitos

14. •Que no asegura sus conexiones A un 100%.
•Dificultad al armar a comparación d de la placa
•Los cables usados para las conexiones pueden
Tener mala conducción.

15. • Debido a los materiales
• Capacitancia de 2 a 30 pF
• Bajas velocidades de operación
• 10 o 20 MHz
•Corriente máxima: depende del fabricante (3A - 5A)

17. Plano, componentes y
circuito ensamblado en el
protoboard

18. Cables para las conexiones.
•AWG
Ventajas:
•contacto mucho
mas solido
•Mayor resistencia
al calor
Ventajas:
•Facilidad para conseguir.
•Bajo costo

20. Protoboard
Ejemplo de montaje

21. Protoboard (cont.)
Ejemplo de conexión

22. Plano, componentes y
circuito ensamblado en el
protoboard

23. •Hacer las conexiones siguientes
•Coloca los circuitos integrados en una sola dirección
•Evita el cableado aéreo, resulta confuso en circuitos complejos.
Un cableado ordenado mejora la comprensión y portabilidad.

24. Es conveniente tomar como convención que la orientación de los circuitos
integrados sea de izquierda a derecha (en dirección ESTE).
Utilizar los buses de modo que en el bus superior queden las fuentes de voltaje
positivas y en el
bus inferior quede las fuentes de voltaje negativas y GND.
Antes de encender la fuente revise muy bien que el circuito esté correctamente
alambrado, sin
cortos ni circuitos abiertos; que se esté aplicando el voltaje correcto y con la
polaridad correcta a los terminales positivo y negativo.
Es necesario que usted se detenga a estudiar minuciosamente y en detalle el
protoboard hasta que
esté seguro de conocerlo y dominar su configuración. Sólo así se podrá
asegurar de que al ensamblar sus proyectos electrónicos, estos funcionen
correctamente.

25. De uso temporal

26. Protoboard (cont.)
Cada agujero de inserción está a una distancia normalizada de
los demás, lo que quiere decir que un circuito integrado
encajará perfectamente.

27. Protoboard (cont.)
Ejemplo de montaje

29. 509-010: (Proto-Board), con 1 bloque, 2 tiras y sin bornes. Mide 6,4 x 17,2 cm y
se utiliza para armar prototipos de circuitos electrónicos.
509-007: (Proto-Board), con 2 bloques, 3 tiras y sin bornes. Mide 11,6 x 8,6 cm.
509-005: (Proto-Board), con 1 bloque, 2 tiras y sin bornes. Mide 6,4 x 8,6 cm.
Características de los protoboad
Modelos de Protoboard

30. Perfboard

31. Stripboard
