El documento proporciona información sobre el uso de la madera en la construcción de viviendas en Chile y en otros países, así como las ventajas de la madera como material de construcción. También describe los diferentes estados de la madera (verde, seca e impregnada) y sus usos correspondientes. Finalmente, explica conceptos como escuadría, pulgada de madera y clasificación de maderas según su durabilidad.

1. MADERAS SODIMAC
MADERAS
SODIMAC

2. CHILE el uso madera en construcción de viviendas: 15% (150.911 / 23.079)
(Edificación. Informe Anual 2008. INE)
País Uso de madera
Estados Unidos 90 – 95%
Provincia de Québec, Canadá > 95%
Suecia, Noruega, Finlandia 75 – 85%
Australia, Nueva Zelanda 60 – 75%
Ventajas de la madera como material de construcción
Los bosques contribuyen a mitigar el cambio climático (carbono contenido)
La madera presenta bajos consumos de energía en su ciclo de vida: producción, transporte,
construcción, demolición
Los Sistemas Constructivos permiten fabricar viviendas en menos tiempo
Es un material renovable, reciclable, ofrece confort térmico
Presenta un buen comportamiento frente a los terremotos

5. La madera es un material orgánico heterogéneo compuestoLa madera es un material orgánico heterogéneo compuesto
fundamentalmente por celulosa y lignina.fundamentalmente por celulosa y lignina.
Esta heterogeneidad de la madera es causa de alguno de sus defectos yEsta heterogeneidad de la madera es causa de alguno de sus defectos y
también de sus ventajas.también de sus ventajas.
Es fácil de trabajar: se puede cortar con métodos simples. PuedeEs fácil de trabajar: se puede cortar con métodos simples. Puede
unirse fuertemente mediante clavos, conectores, pernos y adhesivos.unirse fuertemente mediante clavos, conectores, pernos y adhesivos.
LA MADERA Y SUSLA MADERA Y SUS
PROPIEDADESPROPIEDADES
MADERAS
SODIMAC

6. Tienes buenas propiedades de resistenciaTienes buenas propiedades de resistencia
mecánica. Es resistente al impacto y amortiguadormecánica. Es resistente al impacto y amortiguador
de vibraciones.de vibraciones.

7. Casa Albañilería Casa Madera
Demanda de
Energía
145 Kwh /m2 año 104 kwh / m2 año
Consumo de
Kerosene
1296 litros 930 litros
Costo (Considera
0,036 UF/ litro )
42,2 UF 30,3 UF
Ahorro : 28 % equivalente a 367 litros de Kerosene aprox 11,8 UF año
Es un buen aislante térmico y eléctrico.Es un buen aislante térmico y eléctrico.

8. Emisiones CO2
Aluminio anodizado
Acero Estructural
Vidrio Corriente
Cemento
Yeso
Madera Laminada
Ladrillo
Madera Seca
3000 18000
Kg CO2 / m3
230008000-2000
Fuente : Nicolás Pérez Fernández : Univ. Wellington
Co2 Emitido para fabricar 1 m3 de producto.
Protege el medio ambiente a diferencia de otros materiales constructivos

9. Sufre cambios dimensionales por efecto de cambios de laSufre cambios dimensionales por efecto de cambios de la
temperatura humedad.temperatura humedad.
Contracción = Dm Inicial –Dm Final / Dm Inicial X 100 = %Contracción = Dm Inicial –Dm Final / Dm Inicial X 100 = %
Es biodegradable, pero tiene una cierta durabilidad naturalEs biodegradable, pero tiene una cierta durabilidad natural
dependiendo de la especie.dependiendo de la especie.
Dm final Dm Inicial

10. ESCUADRIAESCUADRIA
Corresponde a las dimensiones de una pieza de madera. Se puede especificar en
milímetros (mm) o en pulgadas y relacionan las dimensiones del espesor y ancho
de las piezas , como por ejemplo: 2" x 4" ó 2x4 ó 41 x 90 mm.
Espesor : Dimensión menor de la escuadría.
Ancho : Dimensión mayor de la escuadría.
MADERAS
SODIMAC
Ancho
Espesor
Pulgada de Madera
Una pulgada de madera es una unidad de volumen y se denota como una pieza de madera con
escuadria de; 1” de espesor, 10” de ancho y 3,2 m de largo, correspondiente a una pulgada
pinera.
1”
10”
3,2 m

11. Si se considera una pieza de 2” x 3” x 3.2 m, Quedaría una ecuación expresada de la siguiente
forma :
MADERAS
SODIMAC
Factor : 2” x 3” x 3,2 m = 0,6
1”x 10” x 3,2 m

12. Madera y sus diferentes estados

14. MADERAS SODIMACMADERAS SODIMAC
MADERAS
SODIMAC

15. ProtecciónProtección Baño AntimanchasBaño Antimanchas
Consiste en bañar la madera aserrada en soluciones con fungicidas disueltosConsiste en bañar la madera aserrada en soluciones con fungicidas disueltos
en agua con concentraciones que varían de un 2% al 8%. Este baño tiene laen agua con concentraciones que varían de un 2% al 8%. Este baño tiene la
finalidad de proporcionar una protección temporal contra la mancha azul y losfinalidad de proporcionar una protección temporal contra la mancha azul y los
mohos en madera recién cortada y aserrada.mohos en madera recién cortada y aserrada.
El baño antimanchas es un baño provisorio de la madera.El baño antimanchas es un baño provisorio de la madera.
MADERAS
SODIMAC
Productos en estado Verde

16. MADERAS VERDESMADERAS VERDES

17. Cuartones:Cuartones:
Producto extraído del extremo superior del árbol, de bajo grado deProducto extraído del extremo superior del árbol, de bajo grado de
aceptabilidad, acepta canto muerto en todas sus aristas, corteza en todas lasaceptabilidad, acepta canto muerto en todas sus aristas, corteza en todas las
piezas , perdidas de dimensión en los extremos. No exige el bañopiezas , perdidas de dimensión en los extremos. No exige el baño
antimanchas.antimanchas.
Usos: Construcciones transitorias, andamios, alza prima en edificio y moldajes.Usos: Construcciones transitorias, andamios, alza prima en edificio y moldajes.
MADERAS
SODIMAC
MADERAS VERDESMADERAS VERDES

18. Tapa CanteadaTapa Canteada
ExigeExige una cara y dos cantos rectos, acepta cantouna cara y dos cantos rectos, acepta canto
muerto en sus extremos y en toda su longitud. Demuerto en sus extremos y en toda su longitud. De
escuadría 1” x 4” y largos 2,44 m., 3,20 m. y 4,0 m.escuadría 1” x 4” y largos 2,44 m., 3,20 m. y 4,0 m.
No pierde el ancho nominal.No pierde el ancho nominal.
Con aplicación de producto antimancha.Con aplicación de producto antimancha.
Tapa CorrienteTapa Corriente
ExigeExige una cara y un canto rectuna cara y un canto recto. Acepta canto muertoo. Acepta canto muerto
en toda su longitud, conserva el ancho en hasta unen toda su longitud, conserva el ancho en hasta un
90%.90%. De escuadríaDe escuadría nominalnominal 1”x4”1”x4”x 3.2mx 3.2m
Usos: Construcciones transitorias, moldajes, cerchas, invernaderos yUsos: Construcciones transitorias, moldajes, cerchas, invernaderos y
entablados de techos.entablados de techos.
MADERAS
SODIMAC

19. Dimensionado Volumen:Dimensionado Volumen:
Madera Aserrada dimensionada en estado verde ( CH 30 % y más ) , acepta un 20%Madera Aserrada dimensionada en estado verde ( CH 30 % y más ) , acepta un 20%
de mancha azul y un 30% de canto muerto. Su presentación es de color rojo en losde mancha azul y un 30% de canto muerto. Su presentación es de color rojo en los
extremos.extremos.
Maderas con tratamiento antimanchas.Maderas con tratamiento antimanchas.
Usos: Construcciones ligeras o transitorias y moldajes. No es aconsejableUsos: Construcciones ligeras o transitorias y moldajes. No es aconsejable
para la construcción de tabiques a recubrir con placas o tableros ypara la construcción de tabiques a recubrir con placas o tableros y
revestimientos secos.revestimientos secos.
MADERAS
SODIMAC

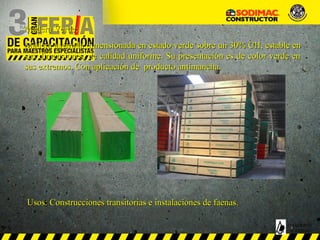

20. Madera Verde:Madera Verde:
Madera aserrada dimensionada en estado verdeMadera aserrada dimensionada en estado verde sobre un 30% CHsobre un 30% CH, estable en, estable en
sus dimensiones, de calidad uniforme. Su presentación es de color verde ensus dimensiones, de calidad uniforme. Su presentación es de color verde en
sus extremos. Con aplicación de producto antimancha.sus extremos. Con aplicación de producto antimancha.
Usos: Construcciones transitorias e instalaciones de faenas.Usos: Construcciones transitorias e instalaciones de faenas.
MADERAS
SODIMAC

21. Maderas en estado Seco

22. MADERAS SECAS
Madera seca en cámara, con un contenido de humedad menor al 18%.
El secado de la madera es un proceso que se justifica para toda pieza que tenga uso
definitivo en la vivienda, sea con fines estructurales o de terminación.
Beneficios:
Mejora sus propiedades mecánicas: la madera seca es más resistente que la verde.
Mejora su estabilidad dimensional.
Aumenta la resistencia al ataque de agentes destructores (hongos).
Aumenta la retención de clavos y tornillos.
Disminuye considerablemente su peso propio, abarata el costo de transporte y
facilita la manipulación de herramientas.
Mejora la resistencia de adhesivos, pinturas y barnices.
Mejora su ductilidad, facilidad para cortar y pulir.
Mejora la absorción de preservantes líquidos aplicados con presión.
Aumenta la resistencia de las uniones de maderas encoladas.
MADERAS
SODIMAC

23. Dimensionado Seco:Dimensionado Seco:
Producto aserrado seco en cámara,Producto aserrado seco en cámara, para uso interiorpara uso interior, garantizando la, garantizando la
estabilidad en la construcción. No sufre cambios dimensionales en el uso. Suestabilidad en la construcción. No sufre cambios dimensionales en el uso. Su
presentación es de color naranjo en sus cabezales . Terminación rústica.presentación es de color naranjo en sus cabezales . Terminación rústica.
Usos: Construcción, carpinteríaUsos: Construcción, carpintería, muebleria, muebleria y terminaciones,y terminaciones,
estructura de tabiques, muro y cielo. Uso obligado enestructura de tabiques, muro y cielo. Uso obligado en
construcciones definitivas.construcciones definitivas. MADERAS
SODIMAC

24. Cepillado Seco:Cepillado Seco:
Madera de superficies lisas de calidad uniforme, estable y homogénea, deMadera de superficies lisas de calidad uniforme, estable y homogénea, de
fácil trabajabilidad, liviana. No se deforma, fácil de pintar y barnizar. Sufácil trabajabilidad, liviana. No se deforma, fácil de pintar y barnizar. Su
presentación es de color amarillo en sus extremos.presentación es de color amarillo en sus extremos.
Usos: Fabricación de perfiles para la industria de laUsos: Fabricación de perfiles para la industria de la
construcción, tabiquerías, envigados, estructuras, muebles,construcción, tabiquerías, envigados, estructuras, muebles,
marcos de puertas y ventanas.marcos de puertas y ventanas. MADERAS
SODIMAC

25. Elaborado Seco:Elaborado Seco:
Madera elaborada seca en cámara. Corresponde a piso, tinglado,Madera elaborada seca en cámara. Corresponde a piso, tinglado,
machihembrado y cielo, producto de calidad uniforme para revestimientomachihembrado y cielo, producto de calidad uniforme para revestimiento
interior y exterior.interior y exterior.
Piso: Perfil diseñado para ser usado como revestimiento de pisos para usoPiso: Perfil diseñado para ser usado como revestimiento de pisos para uso
interior.interior.
MADERAS
SODIMAC

26. Categoría Clasificación Vida Útil
esperada
Especies
1 Muy durables Mayores a 20
años
Roble,
Ciprés,
Alerce
2 Durables Mayores a 15 y
menores de 20
años
Raulí,
Lenga,
Lingue
3 Moderadamente
durables
Mayores a 10
años y
menores a 15
Canelo,
Coihué,
Tineo
4 Poco durables Mayores a 5 y
menores a 10
años
Araucária,Eu
caliptus.,
Mañio
5 No durables Menores a 5
años
Álamo,
Olivillo, Pino
Radiata.
Fuente Nch 789 /1 Maderas Parte 1 : Clasificación de maderas comerciales según durabilidad Natural
MADERA IMPREGNADA O TRATADAMADERA IMPREGNADA O TRATADA

27. MADERA IMPREGNADA O TRATADAMADERA IMPREGNADA O TRATADA
Madera de pino radiata, tratada con sales CCA, presenta calidad
uniforme, usadas en construcciones en general, las cuales deben cumplir
con las requisitos exigidos por la Norma Chilena NCh819. Estas
maderas están certificadas por organismos o empresas asociadas al
programa de madera tratada. Actualmente existen productos alternativos
de muy buen resultado como los Cobre Azoles .Producto también
incluido en esta norma chilena.
MADERAS
SODIMAC

28. Cilindro Autoclave utilizado para el proceso de impregnación
Vacío – Presión – Vacío
Producto usado CCA y Alternativos ( Cobre Azoles )
MADERAS
SODIMAC

29. Dimensionado Impregnado:Dimensionado Impregnado:
Estas maderas están tratadas con sales CCA (Cobre-Cromo-Estas maderas están tratadas con sales CCA (Cobre-Cromo-
Arsénico),Arsénico), con el fin de resistir la acción de hongos e insectos,con el fin de resistir la acción de hongos e insectos,
cumpliendo con una retención mínima de 4 kg-ox/m3 . Para loscumpliendo con una retención mínima de 4 kg-ox/m3 . Para los
productos tratados con Cobre Azoles el nivel de retención mínimo es deproductos tratados con Cobre Azoles el nivel de retención mínimo es de
3,33,3 kg-ox/m3kg-ox/m3 de acuerdo a la Nch819de acuerdo a la Nch819
MADERAS
SODIMAC

30. Cepillado-Elaborado Impregnado: Madera de pino radiata, de superficiesCepillado-Elaborado Impregnado: Madera de pino radiata, de superficies
lisas en sus caras, su calidad es uniforme, presentan un contenido delisas en sus caras, su calidad es uniforme, presentan un contenido de
humedad del 18%, homogénea en sus dimensiones, tratada con sales CCA,humedad del 18%, homogénea en sus dimensiones, tratada con sales CCA,
con retención de 4 kg-ox/m3, perteneciente al grupo 1 de la Norma Chilenacon retención de 4 kg-ox/m3, perteneciente al grupo 1 de la Norma Chilena
NCh918.NCh918.
Usos: Envigados, cerchas, pisos de terrazas, estructuras a laUsos: Envigados, cerchas, pisos de terrazas, estructuras a la
intemperie, vigas de piso, pilares de casa, baños termales,intemperie, vigas de piso, pilares de casa, baños termales,
pérgolas, soleras, tapa canes, revestimientos y elementospérgolas, soleras, tapa canes, revestimientos y elementos
exteriores, juegos infantiles y jardinería. Pisos de baño y cocina,exteriores, juegos infantiles y jardinería. Pisos de baño y cocina,
construcciones viales, tabiquería.construcciones viales, tabiquería. MADERAS
SODIMAC

34. Rolletes:Rolletes: SSubproducto del debobinado de trozosubproducto del debobinado de trozos con uncon un largolargo dede 2,60 m.2,60 m.
Usos:Usos: Cercos, ornamental, jardinería, construcciones rústicas, no es productoCercos, ornamental, jardinería, construcciones rústicas, no es producto
estructuralestructural
MADERAS
SODIMAC

35. Polines proceso de fabricación

36. PRODUCTO DIAMETRO LARGO USO
Tutores 1 a 2" 2,4 mts Paltos, citricos y olivos
Centrales 2 a 3" 2,4 mts
Parronal, viñas en espaladera, cercos y
kiwis
Centrales 3 a 4 " 2,4 mts
Parronal, viñas en espaladera, cercos y
kiwis
Centrales 4 a 5 " 2,4 mts
Parronal, viñas en espaladera, cercos y
kiwis
Cabezales 3 a 4" 3 y 3,5 mts
Estructuras para parronales, viñas y
pomaceas
Cabezales 4 a 5" 3 y 3,5 mts
Estructuras para parronales, viñas y
pomaceas
Cabezales 5 a 6" 3 y 3,5 mts
Estructuras para parronales, viñas y
pomaceas
Varas 3 a 4" 4,5 y 6 mts Estructuras para techos de frutales
Varas 4 a 5" 4,5 y 6 mts Estructuras para techos de frutales
Varas 5 a 6" 4,5 y 6 mts Estructuras para techos de frutales
Rollizos Agrícolas

37. Certificación de Maderas Impregnadas
Determinación de retención de productos
Extracción de muestras para análisis

38. Productos Prefabricados y embalajes
.- ACOPIO PARA ENZUCHADO, CARGA Y DESPACHO

39. Madera de pino radiata, secas en cámara a un 18% de contenidoMadera de pino radiata, secas en cámara a un 18% de contenido
de humedad,de humedad, clasificada según resistencia mecánica, clasificación visualclasificada según resistencia mecánica, clasificación visual
según NCh 1207, o graduada según Norma Europea BS EN 519. Productosegún NCh 1207, o graduada según Norma Europea BS EN 519. Producto
estable en sus dimensiones.estable en sus dimensiones.
MADERA ESTRUCTURALMADERA ESTRUCTURAL
Usos: estructuras de escaleras, peldaños, estructura de tabiquería yUsos: estructuras de escaleras, peldaños, estructura de tabiquería y
cielo falso. Aplicación en obra gruesa vigas estructurales de grandescielo falso. Aplicación en obra gruesa vigas estructurales de grandes
solicitudes de carga, vigas de pisos, vigas a la vista, pie derechosolicitudes de carga, vigas de pisos, vigas a la vista, pie derecho y eny en
grandes estructurasgrandes estructuras..
MADERAS
SODIMAC

40. MADERA NATIVAMADERA NATIVA
Madera de particular característica, propia de Bosques
Chileno. Utilizada mayormente en revestimiento interior por
la calidez que genera. Las vetas y su particular color resalta
los ambientes donde son utilizados.
Algunas maderas no requieren ser tratadas porque tienen una
alta durabilidad natural.
MADERAS
SODIMAC

41. MADERA PINO OREGONMADERA PINO OREGON
Madera exótica de color ligeramente rosado, con brillo
mediano, olor ligeramente aromático (resina), textura fina
y homogénea, de grano derecho y veteado pronunciado.
Anillos anuales bien visibles y pronunciados
MADERAS
SODIMAC

42. ESPESORES PARA ANCHOS MINIMOS PARA MADERAS ASERRADASESPESORES PARA ANCHOS MINIMOS PARA MADERAS ASERRADAS
ANCHO NOMINAL ( Pulgadas)ANCHO NOMINAL ( Pulgadas)
ESPESORESPESOR
NOMINALNOMINAL 22 33 44 55 66 88 1010
(Pulgadas)(Pulgadas)
1/2"1/2"
VerdeVerde 11 x 4811 x 48 11 x 7311 x 73 11 x 9811 x 98 11 x 12211 x 122 11 x14811 x148 11 x 20011 x 200 11 x 24811 x 248
SecoSeco 10 x 4510 x 45 10 x 6910 x 69 10 x 9410 x 94 10 x 11610 x 116 10 x 14210 x 142 10 x 19010 x 190 10 x 23510 x 235
CepilladoCepillado 8 x 418 x 41 8 x 658 x 65 8 x 908 x 90 8 x 1118 x 111 8 x 1388 x 138 8 x 1858 x 185 8 x 2308 x 230
3/4"3/4"
VerdeVerde 18 x 4818 x 48 18 x 7318 x 73 18 x 9818 x 98 18 x 12218 x 122 18 x 14818 x 148 18 x 20018 x 200 18 x 24818 x 248
SecoSeco 17 x 4517 x 45 17 x 6917 x 69 17 x 9417 x 94 17 x 11617 x 116 17 x 14217 x 142 17 x 19017 x 190 17 x 23517 x 235
CepilladoCepillado 14 x 4114 x 41 14 x 6514 x 65 14 x 9014 x 90 14 x 11114 x 111 14 x 13814 x 138 14 x 18514 x 185 14 x 23014 x 230
1"1"
VerdeVerde 22 x 4822 x 48 22 x 7322 x 73 22 x 9822 x 98 22 x 12222 x 122 22 x 14822 x 148 22 x 20022 x 200 22 x 24822 x 248
SecoSeco 21 x 4521 x 45 21 x 6921 x 69 21 x 9421 x 94 21 x 11621 x 116 21 x 14221 x 142 21 x 19021 x 190 21 x 23521 x 235
CepilladoCepillado 19 x 4119 x 41 19 x 6519 x 65 19 x 9019 x 90 19 x 11119 x 111 19 x 13819 x 138 19 x 18519 x 185 19 x 23019 x 230
2"2"
VerdeVerde 48 x 4848 x 48 48 x 7348 x 73 48 x 9848 x 98 48 x 12248 x 122 48 x 14848 x 148 48 x 20048 x 200 48 x 24848 x 248
SecoSeco 45 x 4545 x 45 45 x 6945 x 69 45 x 9445 x 94 45 x 11645 x 116 45 x 14245 x 142 45 x 19045 x 190 45 x 23545 x 235
CepilladoCepillado 41 x 4141 x 41 41 x 6541 x 65 41 x 9041 x 90 41 x 11141 x 111 41 x 13841 x 138 41 x 18541 x 185 41 x 23041 x 230
Esta tabla establece dimensiones mínimas, en ancho o espesor.Esta tabla establece dimensiones mínimas, en ancho o espesor.
Tolerancias: Madera verde: + 3 mm, madera seca y/o cepillada + 2mm.Tolerancias: Madera verde: + 3 mm, madera seca y/o cepillada + 2mm.
MADERAS
SODIMAC

43. PATOLOGIASPATOLOGIAS
YY
PROTECCIONPROTECCION
DE LA MADERADE LA MADERA
MADERAS
SODIMAC

44. MADERAS
SODIMAC
AGENTES DESTRUCTORES DEAGENTES DESTRUCTORES DE
LA MADERALA MADERA
INSECTOSINSECTOS
Los insectos xilófagos atacan a los árboles enLos insectos xilófagos atacan a los árboles en
pié o recién volteados, y la madera aserradaspié o recién volteados, y la madera aserradas
puesta en servicio. El daño producido por lospuesta en servicio. El daño producido por los
insectos es debido, en general, a sus larvas yinsectos es debido, en general, a sus larvas y
orugas, que penetran en la madera paraorugas, que penetran en la madera para
procurarse alimento y protección abriendo enprocurarse alimento y protección abriendo en
ellas galerías de características especiales.ellas galerías de características especiales.
ESCARABAJOSESCARABAJOS
TERMITAS:TERMITAS: Causan mayores daños a laCausan mayores daños a la
estructura de la madera. En Chile existenestructura de la madera. En Chile existen
termitas endémicas, reconocidas tanto entermitas endémicas, reconocidas tanto en
el norte como en el sur. Se alimentanel norte como en el sur. Se alimentan
solo en su estado larvario.solo en su estado larvario.

45. DEFORMACIONESDEFORMACIONES DE LADE LA
MADERAMADERA
Alabeos: Deformación que tiene una pieza de madera en la
dirección de sus ejes, longitudinal y transversal. Estos son
defectos típicos del secado de madera.
Acanaladura
Encorvadura
Arqueadura
Torcedura
MADERAS
SODIMAC

46. MADERAS
SODIMAC
Acanaladura Arqueadura
Encorvadura Torcedura

47. Gracias…
MADERAS
SODIMAC
MADERAS SODIMAC
