1. ING. FAUSTO ACUÑA
CORTES, MEDIOS CORTES Y
PARCIALES

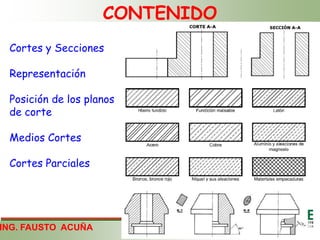

2. CONTENIDO
ING. FAUSTO ACUÑA
Cortes y Secciones
Representación
Posición de los planos
de corte
Medios Cortes
Cortes Parciales

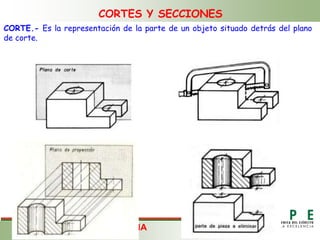

3. CORTES Y SECCIONES
ING. FAUSTO ACUÑA
CORTE.- Es la representación de la parte de un objeto situado detrás del plano
de corte.

4. CORTES Y SECCIONES
ING. FAUSTO ACUÑA

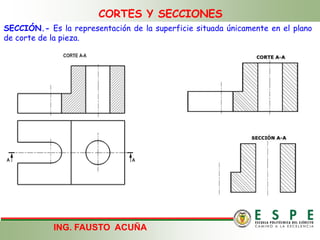

SECCIÓN.- Es la representación de la superficie situada únicamente en el plano
de corte de la pieza.

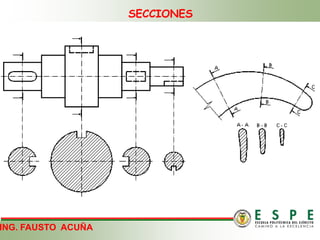

5. SECCIONES
ING. FAUSTO ACUÑA

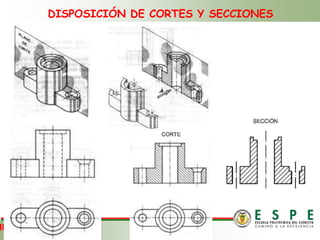

6. DISPOSICIÓN DE CORTES Y SECCIONES
ING. FAUSTO ACUÑA

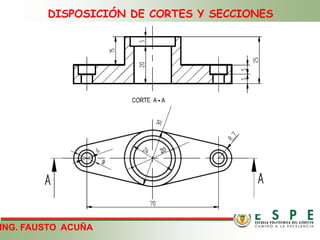

7. DISPOSICIÓN DE CORTES Y SECCIONES
ING. FAUSTO ACUÑA

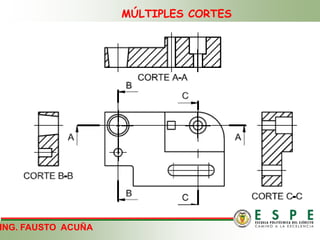

8. MÚLTIPLES CORTES
ING. FAUSTO ACUÑA

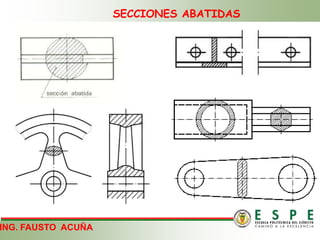

9. SECCIONES ABATIDAS
ING. FAUSTO ACUÑA

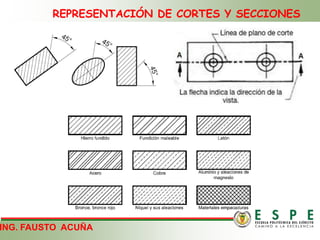

10. REPRESENTACIÓN DE CORTES Y SECCIONES
ING. FAUSTO ACUÑA

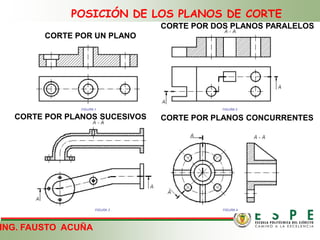

11. POSICIÓN DE LOS PLANOS DE CORTE
ING. FAUSTO ACUÑA
CORTE POR UN PLANO
CORTE POR DOS PLANOS PARALELOS
CORTE POR PLANOS SUCESIVOS CORTE POR PLANOS CONCURRENTES

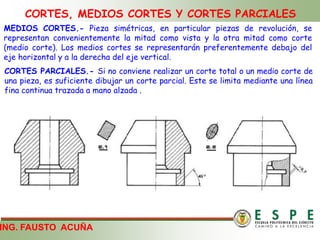

12. CORTES, MEDIOS CORTES Y CORTES PARCIALES
ING. FAUSTO ACUÑA
MEDIOS CORTES.- Pieza simétricas, en particular piezas de revolución, se
representan convenientemente la mitad como vista y la otra mitad como corte
(medio corte). Los medios cortes se representarán preferentemente debajo del
eje horizontal y a la derecha del eje vertical.
CORTES PARCIALES.- Si no conviene realizar un corte total o un medio corte de
una pieza, es suficiente dibujar un corte parcial. Este se limita mediante una línea
fina continua trazada a mano alzada .

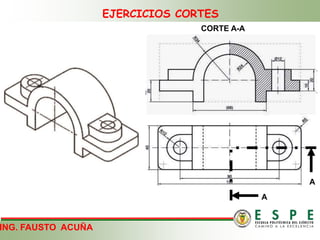

13. EJERCICIOS CORTES
ING. FAUSTO ACUÑA
CORTE A-A
A
A

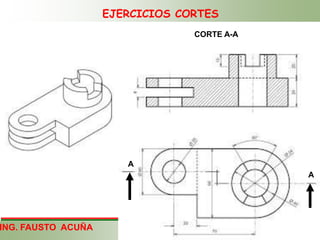

14. EJERCICIOS CORTES
ING. FAUSTO ACUÑA
CORTE A-A
A
A

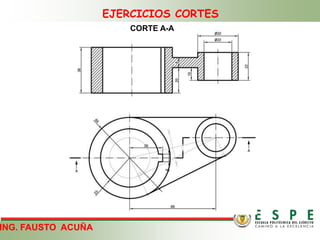

15. EJERCICIOS CORTES
ING. FAUSTO ACUÑA
CORTE A-A

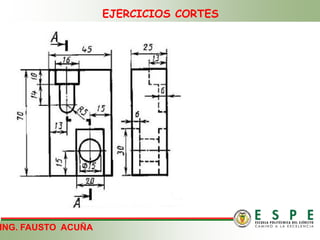

16. EJERCICIOS CORTES
ING. FAUSTO ACUÑA

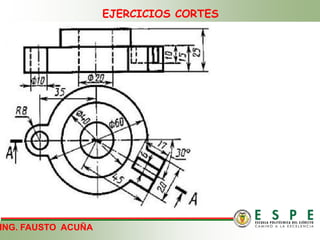

17. EJERCICIOS CORTES
ING. FAUSTO ACUÑA

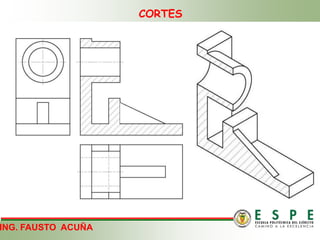

18. CORTES
ING. FAUSTO ACUÑA

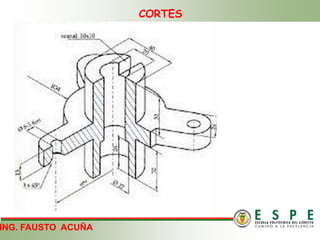

19. CORTES
ING. FAUSTO ACUÑA

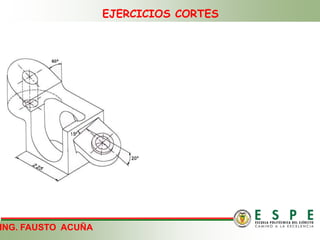

20. EJERCICIOS CORTES
ING. FAUSTO ACUÑA

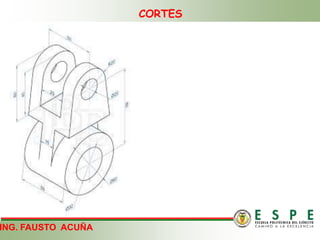

21. CORTES
ING. FAUSTO ACUÑA

22. ING. FAUSTO
ACUÑA
fvacuna@espe.edu.ec
Fono: 098336590
