Este documento describe el funcionamiento de una cepilladora. Explica que la cepilladora usa un mecanismo de vaivén para mover la herramienta de corte de un lado a otro de la pieza, permitiendo maquinar superficies planas, verticales o angulares. También describe los componentes clave como el balancín y cigüeñal que generan el movimiento oscilatorio, y cómo la relación de tiempo entre el corte y el retroceso es típicamente de 1.6 a 1.

1. MECANISMO

2. INTEGRANTES
• Diego Arias
• Cristian Córdova
• Gonzalo Espinoza
• Katy García
• Alexis Robalino
• Carolina Silva

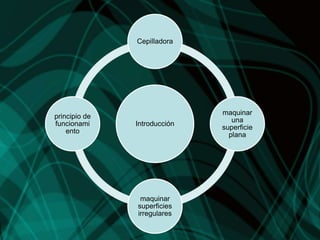

3. Introducción
Cepilladora
maquinar
una
superficie
plana
maquinar
superficies
irregulares
principio de
funcionami
ento

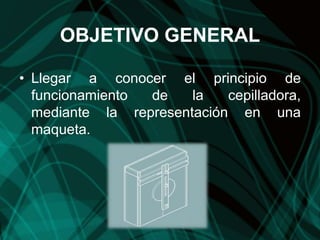

4. OBJETIVO GENERAL
• Llegar a conocer el principio de
funcionamiento de la cepilladora,
mediante la representación en una
maqueta.

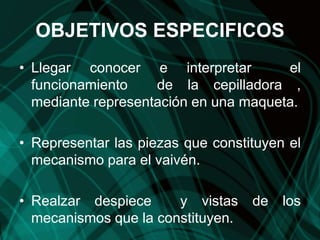

5. OBJETIVOS ESPECIFICOS
• Llegar conocer e interpretar el
funcionamiento de la cepilladora ,
mediante representación en una maqueta.
• Representar las piezas que constituyen el
mecanismo para el vaivén.
• Realzar despiece y vistas de los
mecanismos que la constituyen.

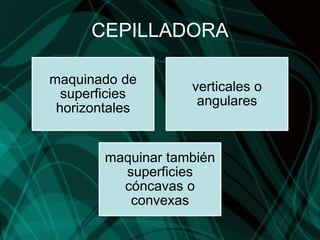

6. CEPILLADORA
maquinado de
superficies
horizontales
verticales o
angulares
maquinar también
superficies
cóncavas o
convexas

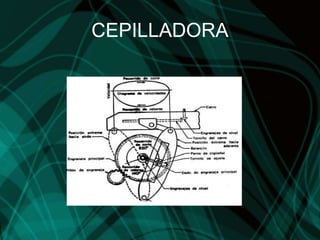

7. CEPILLADORA

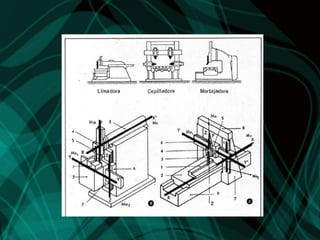

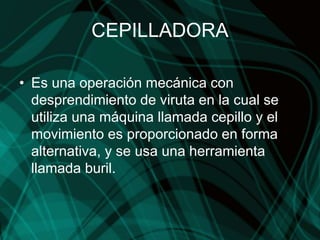

9. CEPILLADORA
• Es una operación mecánica con
desprendimiento de viruta en la cual se
utiliza una máquina llamada cepillo y el
movimiento es proporcionado en forma
alternativa, y se usa una herramienta
llamada buril.

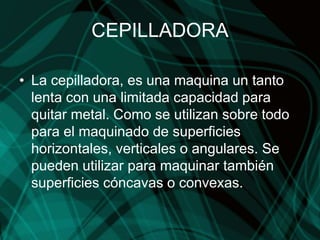

10. CEPILLADORA
• La cepilladora, es una maquina un tanto
lenta con una limitada capacidad para
quitar metal. Como se utilizan sobre todo
para el maquinado de superficies
horizontales, verticales o angulares. Se
pueden utilizar para maquinar también
superficies cóncavas o convexas.

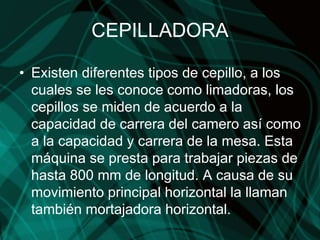

11. CEPILLADORA
• Existen diferentes tipos de cepillo, a los
cuales se les conoce como limadoras, los
cepillos se miden de acuerdo a la
capacidad de carrera del camero así como
a la capacidad y carrera de la mesa. Esta
máquina se presta para trabajar piezas de
hasta 800 mm de longitud. A causa de su
movimiento principal horizontal la llaman
también mortajadora horizontal.

12. CEPILLADORA

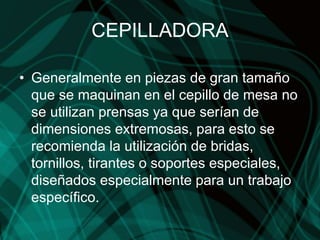

• Generalmente en piezas de gran tamaño
que se maquinan en el cepillo de mesa no
se utilizan prensas ya que serían de
dimensiones extremosas, para esto se
recomienda la utilización de bridas,
tornillos, tirantes o soportes especiales,
diseñados especialmente para un trabajo
específico.

13. CEPILLADORA
• En el cepillado debe verificarse que la
herramienta se levante por medio de la
charnela en el retroceso, ya que de no
hacerse se corre el riesgo de despostillar
o desafilar la herramienta.

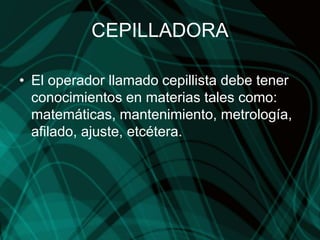

14. CEPILLADORA
• El operador llamado cepillista debe tener
conocimientos en materias tales como:
matemáticas, mantenimiento, metrología,
afilado, ajuste, etcétera.

15. Principio de funcionamiento

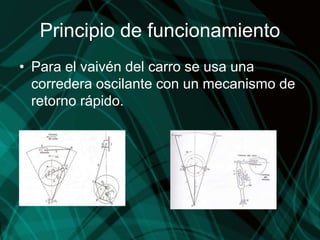

• Para el vaivén del carro se usa una
corredera oscilante con un mecanismo de
retorno rápido.

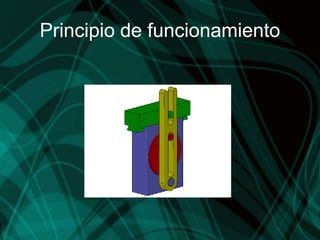

16. Principio de funcionamiento

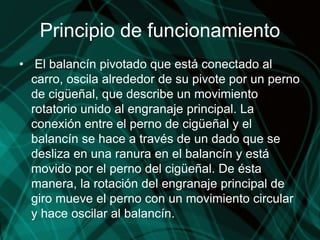

• El balancín pivotado que está conectado al
carro, oscila alrededor de su pivote por un perno
de cigüeñal, que describe un movimiento
rotatorio unido al engranaje principal. La
conexión entre el perno de cigüeñal y el
balancín se hace a través de un dado que se
desliza en una ranura en el balancín y está
movido por el perno del cigüeñal. De ésta
manera, la rotación del engranaje principal de
giro mueve el perno con un movimiento circular
y hace oscilar al balancín.

17. Principio de funcionamiento

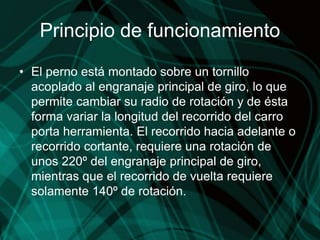

• El perno está montado sobre un tornillo
acoplado al engranaje principal de giro, lo que
permite cambiar su radio de rotación y de ésta
forma variar la longitud del recorrido del carro
porta herramienta. El recorrido hacia adelante o
recorrido cortante, requiere una rotación de
unos 220º del engranaje principal de giro,
mientras que el recorrido de vuelta requiere
solamente 140º de rotación.

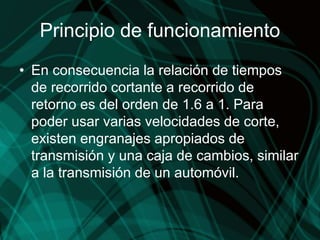

18. Principio de funcionamiento
• En consecuencia la relación de tiempos
de recorrido cortante a recorrido de
retorno es del orden de 1.6 a 1. Para
poder usar varias velocidades de corte,
existen engranajes apropiados de
transmisión y una caja de cambios, similar
a la transmisión de un automóvil.

19. Principio de funcionamiento

20. Descripción

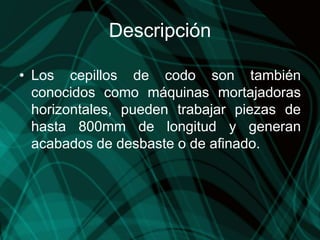

• Los cepillos de codo son también
conocidos como máquinas mortajadoras
horizontales, pueden trabajar piezas de
hasta 800mm de longitud y generan
acabados de desbaste o de afinado.

21. Descripción

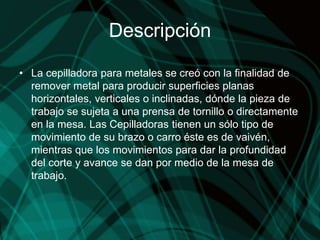

• La cepilladora para metales se creó con la finalidad de
remover metal para producir superficies planas
horizontales, verticales o inclinadas, dónde la pieza de
trabajo se sujeta a una prensa de tornillo o directamente
en la mesa. Las Cepilladoras tienen un sólo tipo de
movimiento de su brazo o carro éste es de vaivén,
mientras que los movimientos para dar la profundidad
del corte y avance se dan por medio de la mesa de
trabajo.

22. Descripción

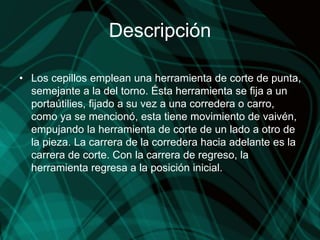

• Los cepillos emplean una herramienta de corte de punta,
semejante a la del torno. Ésta herramienta se fija a un
portaútilies, fijado a su vez a una corredera o carro,
como ya se mencionó, esta tiene movimiento de vaivén,
empujando la herramienta de corte de un lado a otro de
la pieza. La carrera de la corredera hacia adelante es la
carrera de corte. Con la carrera de regreso, la
herramienta regresa a la posición inicial.

23. Tipo de trabajo y movimientos
 La principal es el planeado, pero también se labran superficies
verticales, ranuras, rebajes, etc. El planeado consiste en mecanizar
superficies planas, el ranurado consiste en mecanizar ranuras, el
rebajado consiste en bajar la cota de una franja longitudinal de la
pieza, en realidad un rebaje se puede considerar como un
ranurado más ancho y de baja profundidad.
 Los cepillos pueden generar escalones, chaflanes, ranuras o
canales de formas especiales.

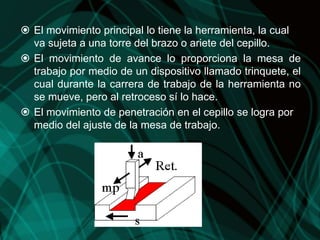

24.  El movimiento principal lo tiene la herramienta, la cual
va sujeta a una torre del brazo o ariete del cepillo.
 El movimiento de avance lo proporciona la mesa de
trabajo por medio de un dispositivo llamado trinquete, el
cual durante la carrera de trabajo de la herramienta no
se mueve, pero al retroceso sí lo hace.
 El movimiento de penetración en el cepillo se logra por
medio del ajuste de la mesa de trabajo.
