El documento describe los medios de transmisión de señales a través de un radomo. Explica que para eliminar la reflexión en los medios 1 y 2, sus impedancias deben ser iguales. También que para evitar reflexión en el extremo del radomo de espesor L, este debe ser un múltiplo entero de la mitad de la longitud de onda en el medio 2.

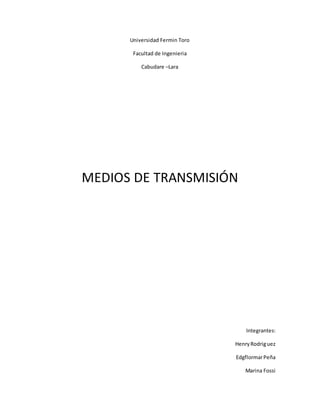

1. Universidad Fermin Toro
Facultad de Ingenieria
Cabudare –Lara
MEDIOS DE TRANSMISIÓN
Integrantes:
HenryRodriguez
EdgflormarPeña
Marina Fossi

2. Solución:

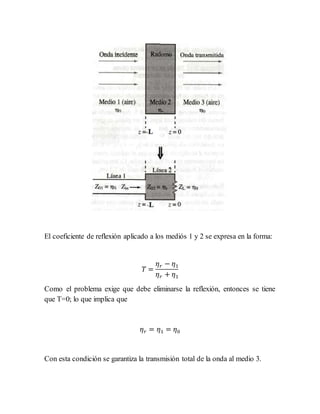

El dibujo de la parte inferior muestra la señal periódica atravesando el radomo
y modelo físico del circuito de transmisión equivalente.

3. El coeficiente de reflexión aplicado a los mediós 1 y 2 se expresa en la forma:
𝑇 =
𝜂 𝑟 − 𝜂1
𝜂 𝑟 + 𝜂1
Como el problema exige que debe eliminarse la reflexión, entonces se tiene
que T=0; lo que implica que
𝜂 𝑟 = 𝜂1 = 𝜂0
Con esta condición se garantiza la transmisión total de la onda al medio 3.

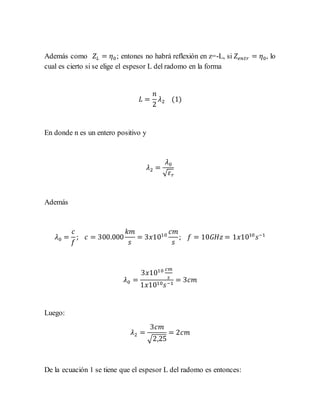

4. Además como 𝑍𝐿 = 𝜂0; entones no habrá reflexión en z=-L, si 𝑍𝑒𝑛𝑡𝑟 = 𝜂0, lo
cual es cierto si se elige el espesor L del radomo en la forma
𝐿 =
𝑛
2
𝜆2 (1)
En donde n es un entero positivo y
𝜆2 =
𝜆0
√ 𝜀 𝑟
Además
𝜆0 =
𝑐
𝑓
; 𝑐 = 300.000
𝑘𝑚
𝑠
= 3𝑥1010
𝑐𝑚
𝑠
; 𝑓 = 10𝐺𝐻𝑧 = 1𝑥1010
𝑠−1
𝜆0 =
3𝑥1010 𝑐𝑚
𝑠
1𝑥1010 𝑠−1
= 3𝑐𝑚
Luego:
𝜆2 =
3𝑐𝑚
√2,25
= 2𝑐𝑚
De la ecuación 1 se tiene que el espesor L del radomo es entonces:

5. 𝐿 =
𝑛
2
∗ 2 = 𝑛
Siendo n un entero positivo, o sea n=1,2,3,…
