1. OÍDO
Dra. Anahí Chavarría
Facultad de Medicina, UNAM

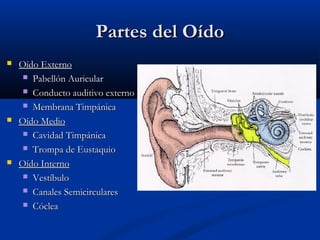

2. Partes del Oído



Oído Externo
 Pabellón Auricular
 Conducto auditivo externo
 Membrana Timpánica
Oído Medio
 Cavidad Timpánica
 Trompa de Eustaquio
Oído Interno
 Vestíbulo
 Canales Semicirculares
 Cóclea

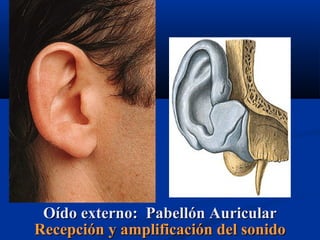

3. Oído externo: Pabellón Auricular
Recepción y amplificación del sonido

4. Cartílago elástico (Ec) recubierto por piel delgada
(*) con folículos pilosos y glándulas sebáceas

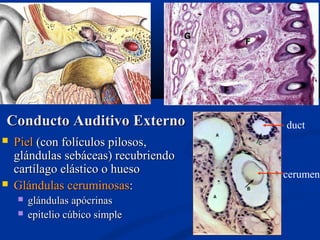

5. Conducto Auditivo Externo


Piel (con folículos pilosos,
glándulas sebáceas) recubriendo
cartílago elástico o hueso
Glándulas ceruminosas:


glándulas apócrinas
epitelio cúbico simple
duct
cerumen

6. MEMBRANA TIMPÁNICA
•
•
0.1 mm gruesa
1 cm2
•
•
•
pars tensa
pars flaccida
cono de luz

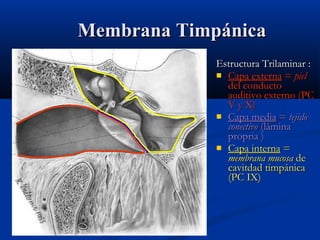

7. Membrana Timpánica
Estructura Trilaminar :
 Capa externa = piel
del conducto
auditivo externo (PC
V y X)
 Capa media = tejido
conectivo (lámina
propria )
 Capa interna =
membrana mucosa de
cavitdad timpánica
(PC IX)

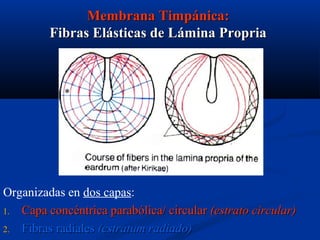

8. Membrana Timpánica:
Fibras Elásticas de Lámina Propria
*
Organizadas en dos capas:
1. Capa concéntrica parabólica/ circular (estrato circular)
2. Fibras radiales (estratum radiado)

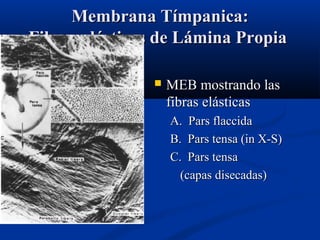

9. Membrana Tímpanica:
Fibras elásticas de Lámina Propia

MEB mostrando las
fibras elásticas
A. Pars flaccida
B. Pars tensa (in X-S)
C. Pars tensa
(capas disecadas)

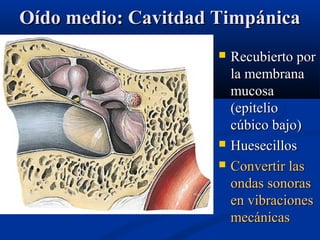

10. Oído medio: Cavitdad Timpánica



Recubierto por
la membrana
mucosa
(epitelio
cúbico bajo)
Huesecillos
Convertir las
ondas sonoras
en vibraciones
mecánicas

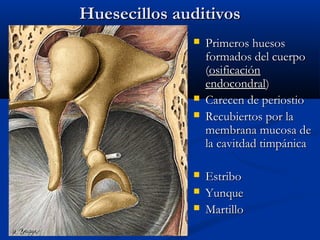

11. Huesecillos auditivos






Primeros huesos
formados del cuerpo
(osificación
endocondral)
Carecen de periostio
Recubiertos por la
membrana mucosa de
la cavitdad timpánica
Estribo
Yunque
Martillo

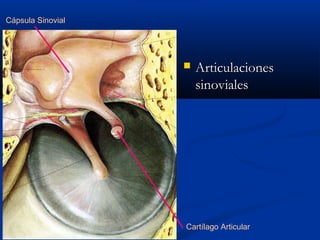

12. Cápsula Sinovial

Articulaciones
sinoviales
Cartílago Articular

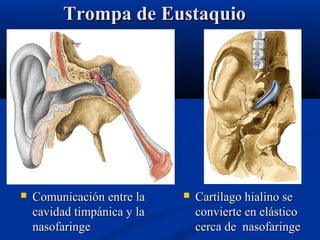

13. Trompa de Eustaquio

Comunicación entre la
cavidad timpánica y la
nasofaringe

Cartílago hialino se
convierte en elástico
cerca de nasofaringe

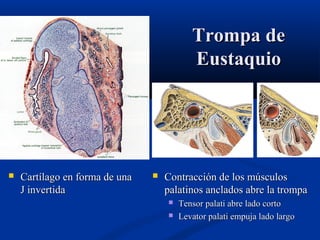

14. Trompa de
Eustaquio

Cartílago en forma de una
J invertida

Contracción de los músculos
palatinos anclados abre la trompa


Tensor palati abre lado corto
Levator palati empuja lado largo

15. Trompa de Esutaquio

Membrana mucosa cambia de epitelio cúbico bajo (oído
medio) a epitelio respiratorio (epitelio cilíndrico
pseudoestratificado ciliado con células caliciformes)

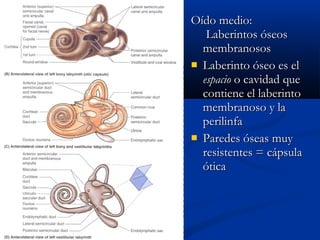

16. Oído medio:
Laberintos óseos
membranosos
 Laberinto óseo es el
espacio o cavidad que
contiene el laberinto
membranoso y la
perilinfa
 Paredes óseas muy
resistentes = cápsula
ótica

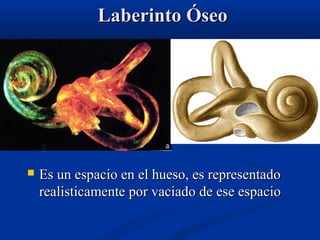

17. Laberinto Óseo

Es un espacio en el hueso, es representado
realisticamente por vaciado de ese espacio

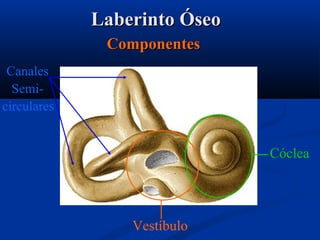

18. Laberinto Óseo
Componentes
Canales
Semicirculares
Cóclea
Vestíbulo

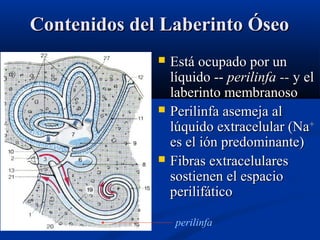

19. Contenidos del Laberinto Óseo



Está ocupado por un
líquido -- perilinfa -- y el
laberinto membranoso
Perilinfa asemeja al
lúquido extracelular (Na+
es el ión predominante)
Fibras extracelulares
sostienen el espacio
perilifático
perilinfa

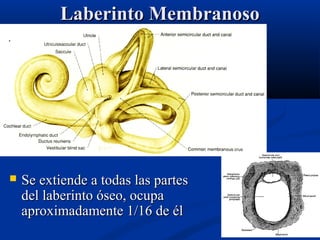

20. Laberinto Membranoso

Se extiende a todas las partes
del laberinto óseo, ocupa
aproximadamente 1/16 de él

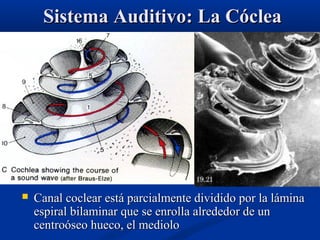

22. Sistema Auditivo: La Cóclea

Canal coclear está parcialmente dividido por la lámina
espiral bilaminar que se enrolla alrededor de un
centroóseo hueco, el mediolo

23. La Cóclea



El nervio coclear penetra el
mediolo
El ganglio espiral está localizado
en la base de la lámina
Procesos periféricos se extienden
entre las láminas de la lámina
espiral del órgano espiral

24. La Cóclea

El conducto coclear
(rampa media) corre entre
la lámina espiral y el
ligamento espiral, creando
la rampa vestibular apical
y la rampa timpánica basal

25. Aparato Vestibular
(Membranous labyrinth minus cochlear duct)


Conductos ipsilaterales están
perpendiculares entre sí
Conductos contralaterales están
perpendiculares con sus parejas
conductos anterior y posterior divergen 45° del plano medial y frontal; el
conducto lateral presenta 30° de pendiente posterolateral
•

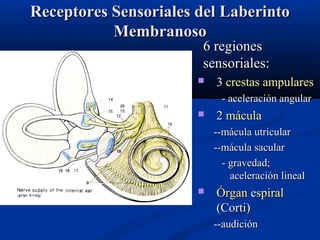

26. Receptores Sensoriales del Laberinto
Membranoso
6 regiones
sensoriales:

3 crestas ampulares
- aceleración angular

2 mácula
--mácula utricular
--mácula sacular
- gravedad;
aceleración lineal

Órgan espiral
(Corti)
--audición

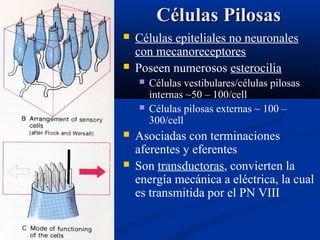

27. Células Pilosas


Células epiteliales no neuronales
con mecanoreceptores
Poseen numerosos esterocilia




Células vestibulares/células pilosas
internas ~50 – 100/cell
Células pilosas externas ~ 100 –
300/cell
Asociadas con terminaciones
aferentes y eferentes
Son transductoras, convierten la
energía mecánica a eléctrica, la cual
es transmitida por el PN VIII

28. Células Pilosas Vestibulares
Tipos:
 Tipo I
•
•
Piriformes
Rodeadas por
aferentes nerviosas y
pocas eferentes
Tipo II

•
•
Cilíndricas
Terminaciones
sinápticas en la base

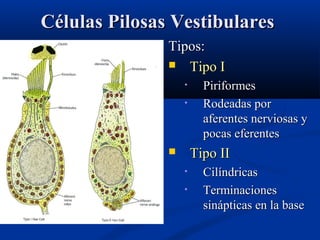

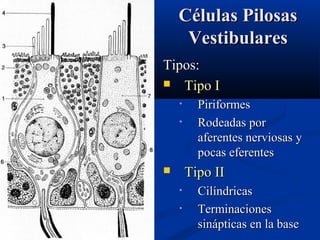

29. Células Pilosas
Vestibulares
Tipos:
 Tipo I
•
•
Piriformes
Rodeadas por
aferentes nerviosas y
pocas eferentes
Tipo II

•
•
Cilíndricas
Terminaciones
sinápticas en la base

30. Células Pilosas Vestibulares


Tipo I y II
poseen un
cinocilio
además de los
estereocilios
Estereocilios
están
organizados
por altura:
Más altos
cerca del
cinocilio
 Más cortos
lejos

Ross, Romrell & Kaye, Plate 24.10

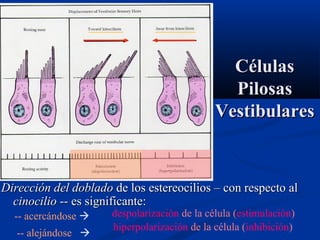

31. Células
Pilosas
Vestibulares
Dirección del doblado de los estereocilios – con respecto al
cinocilio -- es significante:
-- acercándose 
-- alejándose 
despolarización de la célula (estimulación)
hiperpolarización de la célula (inhibición)

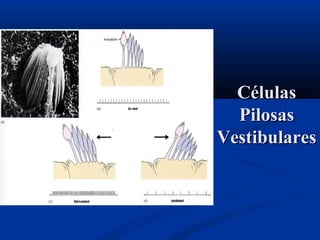

32. Células
Pilosas
Vestibulares

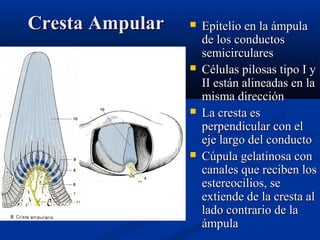

33. Cresta Ampular




Epitelio en la ámpula
de los conductos
semicirculares
Células pilosas tipo I y
II están alineadas en la
misma dirección
La cresta es
perpendicular con el
eje largo del conducto
Cúpula gelatinosa con
canales que reciben los
estereocilios, se
extiende de la cresta al
lado contrario de la
ámpula

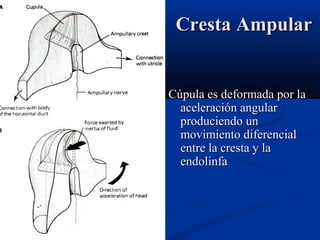

34. Cresta Ampular
Cúpula es deformada por la
aceleración angular
produciendo un
movimiento diferencial
entre la cresta y la
endolinfa

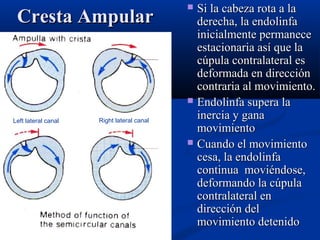

35. Cresta Ampular
Left lateral canal
Right lateral canal
Si la cabeza rota a la
derecha, la endolinfa
inicialmente permanece
estacionaria así que la
cúpula contralateral es
deformada en dirección
contraria al movimiento.
 Endolinfa supera la
inercia y gana
movimiento
 Cuando el movimiento
cesa, la endolinfa
continua moviéndose,
deformando la cúpula
contralateral en
dirección del
movimiento detenido


36. Cresta Ampular
1.
Cresta
ampular
2.
3.
4.
Epitelio
sensorial
Espacio
perilinfático

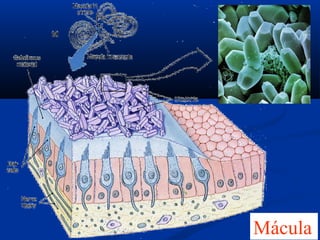

37. Mácula

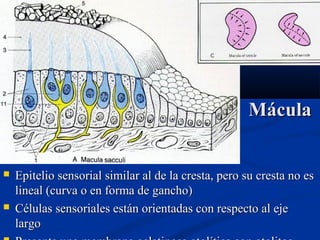

38. Mácula


Epitelio sensorial similar al de la cresta, pero su cresta no es
lineal (curva o en forma de gancho)
Células sensoriales están orientadas con respecto al eje
largo

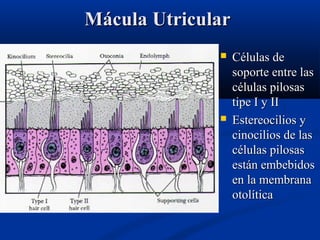

39. Mácula Utricular


Células de
soporte entre las
células pilosas
tipe I y II
Estereocilios y
cinocilios de las
células pilosas
están embebidos
en la membrana
otolítica

40. Mácula
MEB de otolitos
(otoconia) en la
mácula sacular
A. Conejillo de las
indias – otolitos de
tamaño similar
B. Humano – otolitos
de diferentes tamaños
(x 2500)

41. Macula
Membrana otolítica
Células Pilosas

42. Macula
Otolitos
Células pilosas
Membrana otolítica

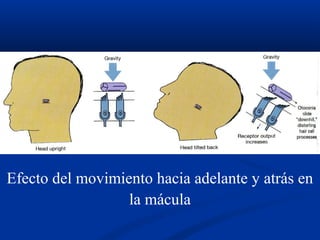

43. Efecto del movimiento hacia adelante y atrás en
la mácula

46. Conducto
Coclear (Rampa
media)

Suspendida en 2½
vueltas del canal
coclear. . .

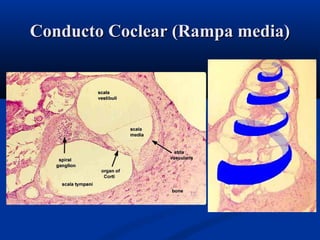

47. Conducto Coclear (Rampa media)

48. Conducto Coclear (Rampa Media)
. . . Unido a
la lámina
espiral y a
la pared
externa por
el
ligamento
espiral
Ganglio
espiral
(coclear)
Procesos centrales (axones)
Spiral
ligament
Spiral
lamina
Procesos periféricos
(dendritas)

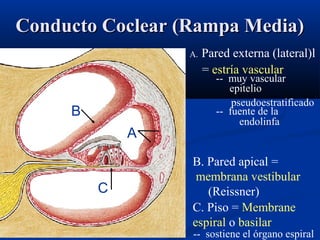

49. Conducto Coclear (Rampa Media)
A.
B
A
C
Pared externa (lateral)l
= estría vascular
-- muy vascular
epitelio
pseudoestratificado
-- fuente de la
endolinfa
B. Pared apical =
membrana vestibular
(Reissner)
C. Piso = Membrane
espiral o basilar
-- sostiene el órgano espiral

50. Estría Vascular
Conducto coclear
2. Ligamento esprial
3. Hueso
* Estría vascular
capilares
1.

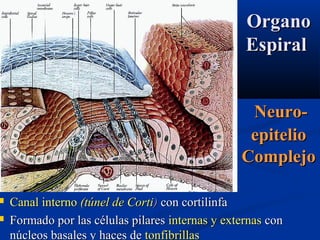

51. 

Organo
Espiral
Neuroepitelio
Complejo
Canal interno (túnel de Corti) con cortilinfa
Formado por las células pilares internas y externas con
núcleos basales y haces de tonfibrillas

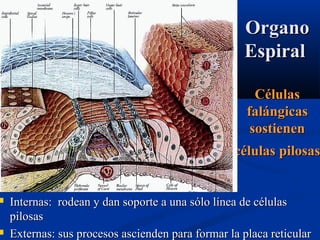

52. 

Organo
Espiral
Células
falángicas
sostienen
células pilosas
Internas: rodean y dan soporte a una sólo línea de células
pilosas
Externas: sus procesos ascienden para formar la placa reticular

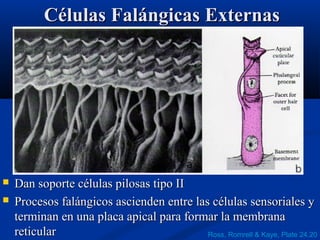

53. Células Falángicas Externas


Dan soporte células pilosas tipo II
Procesos falángicos ascienden entre las células sensoriales y
terminan en una placa apical para formar la membrana
reticular
Ross, Romrell & Kaye, Plate 24.20

54. Células Pilosas del Organo Espiral

Presentan una placa cuticular en la que los pelos sensoriales se
anclan en forma de V o W

No tienen cinocilios

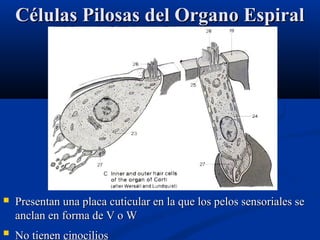

55. Células Pilosas del Organo Espiral

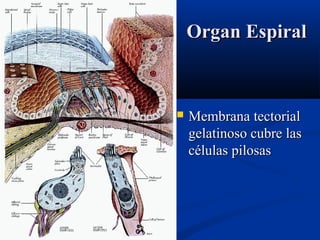

56. Organ Espiral

Membrana tectorial
gelatinoso cubre las
células pilosas

57. Organ de Corti

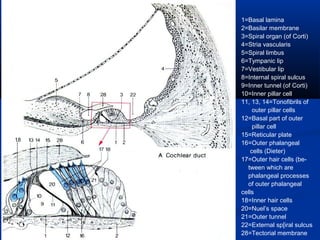

58. 18
1=Basal lamina
2=Basilar membrane
3=Spiral organ (of Corti)
4=Stria vascularis
5=Spiral limbus
6=Tympanic lip
7=Vestibular lip
8=Internal spiral sulcus
9=Inner tunnel (of Corti)
10=Inner pillar cell
11, 13, 14=Tonofibrils of
outer pillar cells
12=Basal part of outer
pillar cell
15=Reticular plate
16=Outer phalangeal
cells (Dieter)
17=Outer hair cells (between which are
phalangeal processes
of outer phalangeal
cells
18=Inner hair cells
20=Nuel’s space
21=Outer tunnel
22=External sp[iral sulcus
28=Tectorial membrane

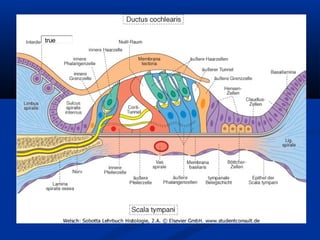

59. true

61. OT
StV
RM
IT IHC TM
IS
VL
CD
OHC
SL
ST
BM
OPh IOPC
TL
IPh
CNF
LS
SpL

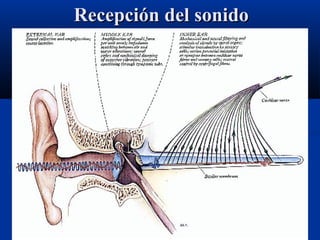

62. Recepción del sonido

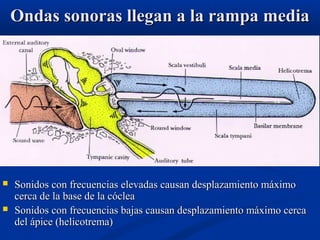

63. Ondas sonoras llegan a la rampa media


Sonidos con frecuencias elevadas causan desplazamiento máximo
cerca de la base de la cóclea
Sonidos con frecuencias bajas causan desplazamiento máximo cerca
del ápice (helicotrema)
