El documento describe los modelos OSI y TCP/IP, que dividen el proceso de transmisión de datos a través de una red en varios niveles o capas. El modelo OSI consta de 7 capas que ejecutan funciones específicas como la aplicación, presentación, sesión, transporte, red, enlace de datos y física. El modelo TCP/IP consta de 4 capas y se desarrolló antes que el modelo OSI. Ambos modelos dividen el proceso de forma ordenada para facilitar la resolución de problemas de red.

2.  El modelo OSI (Open Systems
Interconection - Interconexión de los
Sistemas Abiertos) ha servido como uno de
los modelos básicos de trabajo en red
desde el año de 1984. OSI es un modelo
abstracto, OSI también es un esfuerzo de
crear un estándar y un producto de ISO
(International Standard Organization).

3.  De acuerdo a este modelo existen siete niveles de
trabajo y cada uno tiene su propio protocolo de
control.
Niveles superiores
 Ejecutan funciones especificas de aplicación como
formateo de datos, administración de las
conexiones, etc.
Nivel 7 aplicación Nivel 6 presentación Nivel 5 sesión

4. Niveles inferiores
 Proporcionan servicios a los niveles superiores y
ejecutan las funciones mas primitivas como el
control del flujo, poniendo las direcciones y las
rutas.
Nivel 4 Transporte Nivel 3 Red
Nivel 2
Enlace de
datos
Nivel 1 físico

5. Modelo osi
7
• Aplicación
6
• Presentación
5
• Sesión
4
• Transporte
3
• Red
2
• Enlace de datos
1
• Físico
El proceso se desarrolla cuidadosamente
desde el envió de los datos hasta su
recepción. Esta manera de separar el
proceso en capas o niveles brinda la
posibilidad de resolver los problemas de la
red mas fácilmente, es mas sencillo de
manejar y da posibilidad de agregar nuevos
protocolos .

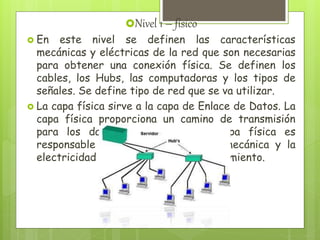

6. Nivel 1 – físico
 En este nivel se definen las características
mecánicas y eléctricas de la red que son necesarias
para obtener una conexión física. Se definen los
cables, los Hubs, las computadoras y los tipos de
señales. Se define tipo de red que se va utilizar.
 La capa física sirve a la capa de Enlace de Datos. La
capa física proporciona un camino de transmisión
para los datos en una red. La capa física es
responsable de los procedimientos, mecánica y la
electricidad requerida para el funcionamiento.

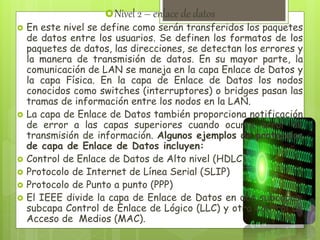

7. Nivel 2 – enlace de datos
 En este nivel se define como serán transferidos los paquetes
de datos entre los usuarios. Se definen los formatos de los
paquetes de datos, las direcciones, se detectan los errores y
la manera de transmisión de datos. En su mayor parte, la
comunicación de LAN se maneja en la capa Enlace de Datos y
la capa Física. En la capa de Enlace de Datos los nodos
conocidos como switches (interruptores) o bridges pasan las
tramas de información entre los nodos en la LAN.
 La capa de Enlace de Datos también proporciona notificación
de error a las capas superiores cuando ocurre error de
transmisión de información. Algunos ejemplos de protocolos
de capa de Enlace de Datos incluyen:
 Control de Enlace de Datos de Alto nivel (HDLC)
 Protocolo de Internet de Línea Serial (SLIP)
 Protocolo de Punto a punto (PPP)
 El IEEE divide la capa de Enlace de Datos en dos subcapas:
subcapa Control de Enlace de Lógico (LLC) y otra Control de
Acceso de Medios (MAC).

8. Nivel 3 - red
 En este nivel se define la ruta de las tramas de datos a través
de la red hasta su usuario final, es decir el trafico en la red.
En este nivel se utilizan protocolos como IP – Protocolo
Internet, IPX – Intercambio de tramas entre redes. La capa
de Red es responsable de cambiar datos entre nodos a través
de varios caminos de datos. Usa nodos llamados routers para
gestionar el trafico de las tramas de datos de un punto inicial
hasta otro final. La capa de Red permite que la trama pase por
varias topologías de red, escogiendo de rutas múltiples hasta
que alcance su destino. Es capaz de transferir cantidades
variables de datos entre los puntos terminales de una o varias
redes.
 Algunos ejemplos de protocolos de capa de Red incluyen:
 Protocolo de Internet (IP)
 Protocolo de Intercambio de Paquetes de Internet (IPX)
 Protocolo de Encaminamiento de la Información (RIP)
 Protocolo de Mensaje de Control de Internet (ICMP), etc.

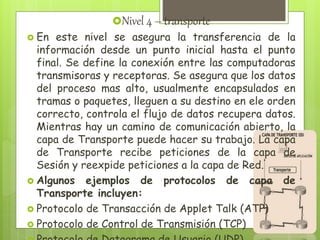

9. Nivel 4 – transporte
 En este nivel se asegura la transferencia de la
información desde un punto inicial hasta el punto
final. Se define la conexión entre las computadoras
transmisoras y receptoras. Se asegura que los datos
del proceso mas alto, usualmente encapsulados en
tramas o paquetes, lleguen a su destino en ele orden
correcto, controla el flujo de datos recupera datos.
Mientras hay un camino de comunicación abierto, la
capa de Transporte puede hacer su trabajo. La capa
de Transporte recibe peticiones de la capa de
Sesión y reexpide peticiones a la capa de Red.
 Algunos ejemplos de protocolos de capa de
Transporte incluyen:
 Protocolo de Transacción de Applet Talk (ATP)
 Protocolo de Control de Transmisión (TCP)

10. Nivel 5 – Sesión
 En este nivel se organizan las funciones que permiten a
dos usuarios (nodos) a comunicarse entre si en una misma
red. Se administra el sistema, se ponen las contraseñas,
se define la sincronización y a donde se dirige el trafico.
La capa de Sesión responde a atender las peticiones de la
capa de Presentación, así como enviar peticiones de
servicio a la capa de Transporte. La capa de Sesión
también puede proporcionar servicios de control de
acceso, autenticación, sincronización de datos y otros
servicios.
 Aquí están algunos ejemplos de los formatos de datos
definidos en la capa de Sesión:
 Sistema de Entrada/Salida Básico de la Red (NetBIOS)
 Sistema de Archivos de Red (NFS)
 Interprete de ordenes segura(Secure – SSH)

11. Nivel 6 – presentación
 En este nivel se define el formato incluyendo la sintaxis
del intercambio de los datos entre los equipos. Por
ejemplo el nivel de Aplicación puede entregar datos en un
formato especial (ASCII u otro) al nivel de Presentacion
donde este formato se transforma en un formato cómodo
para transmisión. La capa de Presentacion responde a las
peticiones de la capa de Aplicación y envía peticiones de
servicio a la capa de Sesión. También es responsable de
aceptar datos de las capas inferiores y presentarlos a la
de Aplicación.
 La capa de Presentacion se encarga de traducir datos que
vienen de las capas inferiores para que sean entendidos en
la capa de Aplicación.
 Aquí están unos ejemplos de los formatos de datos que
son definidos en la capa Presentacion:
 Código Binario

12. Nivel 7 – aplicación
 Este nivel define como el usuario acceda a la red. Se
encarga del intercambio de información entre dos capas
OSI consiste en que cada capa en el sistema fuente le
agrega información de control a los datos, y cada capa en
el sistema de destino analiza y quita la información de
control de los datos como sigue:
 Si un ordenador (A) desea enviar datos a otro (B), en
primer término los datos deben empaquetarse a través de
un proceso denominado encapsulamiento, es decir, a
medida que los datos se desplazan a través de las capas
del modelo OSI, reciben encabezados, información final y
otros tipos de información.
 Los protocolos y los servicios de la capa de Aplicación
incluyen:
 Protocolo de Administración de Información Común
(CMIP)

13. Modelo TCP/ip
 TCP maneja el flujo de paquetes entre los
sistemas e IP maneja la ruta de los
paquetes. El protocolo TCP/IP contiene 4
niveles y se desarrollo antes que el
protocolo ISO/OSI que contiene 7 niveles.
5. Aplicación : Realiza la autenticación, comprensión y termino de los
servicios del usuario.
4. Transporte : Maneja el flujo de los datos entre los sistemas, provee
el acceso a la red.
3. Internet : Organiza la ruta de los paquetes.
2. Interfaz de Internet : Asegura la interfaz entre la red y las
computadoras.
1. Físico: Ejecuta la conexión física y de cables.

14. Las diferencias entre los dos protocolos son:
 El nivel de aplicación en TC/IP administra las responsabilidades de los
niveles 5, 6 y 7 del modelo OSI.
 El nivel de transporte en TCP/IP no siempre garantiza una entrega fiable de
los paquetes como lo hace el nivel de Transporte del modelo OSI.
 Aquí podemos nombrar algunos de los protocolos a los diferentes niveles:
• A nivel capa de Aplicación – FTP, Telnet, DNS, NFS, SMTP y otros.
• A nivel capa de Transporte – TCP, UDP.
• A nivel capa de Red (TCP/IP – Internet) – IP, ICMP, RIP, OSPF ARP.
• A nivel capa de Enlace de Datos (TCP/IP – Interfaz de la Red) – Ethernet,
AMT, PPP, HDLC, etc.
• A nivel capa Física (TCP/IP – Interfaz de la red) – Token Ring, NICs, etc.

15. Netbios y netbeui comparado al modelo osi
 NetBIOS ni NetBEUI proporciona servicios
en todas las capas del Modelo de OSI,
ambos son comúnmente emparejados con
otras suites de protocolo, como IPX/SPX o
TCP/IP cuando sean colocados en ele
Modelo de OSI.
Aplicación
Presentación
Sesión
Transportación
Red
Enlace de Datos
Físico
NetBIOS
NetBEUI
• NetBIOS y NeTBEUI
comparado al Modelo de
OSI

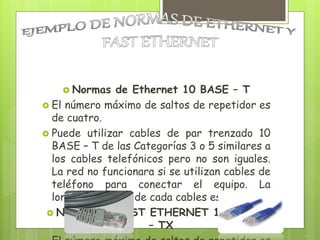

16.  Normas de Ethernet 10 BASE – T
 El número máximo de saltos de repetidor es
de cuatro.
 Puede utilizar cables de par trenzado 10
BASE – T de las Categorías 3 o 5 similares a
los cables telefónicos pero no son iguales.
La red no funcionara si se utilizan cables de
teléfono para conectar el equipo. La
longitud máxima de cada cables es de 100m.
 Normas de FAST ETHERNET 100 BASE
– TX
