El documento describe el modelo OSI de 7 capas para redes de computadoras. Explica cada una de las 7 capas del modelo OSI (física, enlace de datos, red, transporte, sesión, presentación y aplicación) y sus funciones. También compara brevemente el modelo OSI con el modelo TCP/IP, señalando algunas de sus diferencias. Por último, proporciona detalles sobre las normas Ethernet 10 BASE-T y 100 BASE-TX.

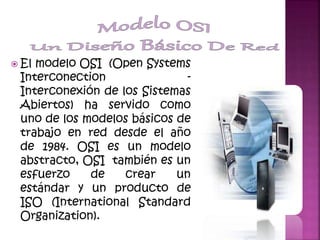

2.  El modelo OSI (Open Systems
Interconection -
Interconexión de los Sistemas
Abiertos) ha servido como
uno de los modelos básicos de
trabajo en red desde el año
de 1984. OSI es un modelo
abstracto, OSI también es un
esfuerzo de crear un
estándar y un producto de
ISO (International Standard
Organization).

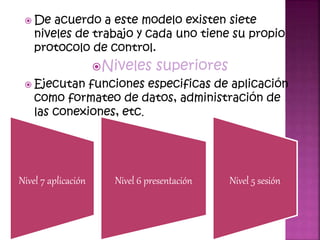

3.  De acuerdo a este modelo existen siete
niveles de trabajo y cada uno tiene su propio
protocolo de control.
Niveles superiores
 Ejecutan funciones especificas de aplicación
como formateo de datos, administración de
las conexiones, etc.
Nivel 7 aplicación Nivel 6 presentación Nivel 5 sesión

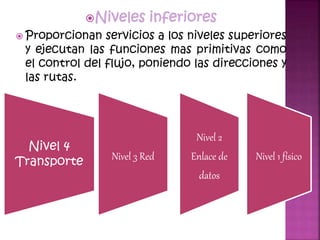

4. Niveles inferiores
 Proporcionan servicios a los niveles superiores
y ejecutan las funciones mas primitivas como
el control del flujo, poniendo las direcciones y
las rutas.
Nivel 4
Transporte Nivel 3 Red
Nivel 2
Enlace de
datos
Nivel 1 físico

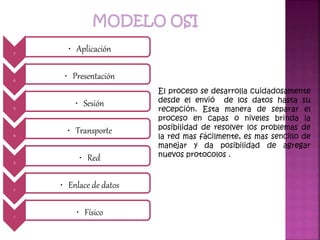

5. 7
• Aplicación
6
• Presentación
5
• Sesión
4
• Transporte
3
• Red
2
• Enlace de datos
1
• Físico
El proceso se desarrolla cuidadosamente
desde el envió de los datos hasta su
recepción. Esta manera de separar el
proceso en capas o niveles brinda la
posibilidad de resolver los problemas de
la red mas fácilmente, es mas sencillo de
manejar y da posibilidad de agregar
nuevos protocolos .

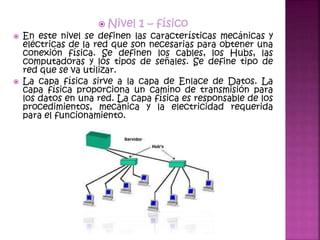

6.  Nivel 1 – físico
 En este nivel se definen las características mecánicas y
eléctricas de la red que son necesarias para obtener una
conexión física. Se definen los cables, los Hubs, las
computadoras y los tipos de señales. Se define tipo de
red que se va utilizar.
 La capa física sirve a la capa de Enlace de Datos. La
capa física proporciona un camino de transmisión para
los datos en una red. La capa física es responsable de los
procedimientos, mecánica y la electricidad requerida
para el funcionamiento.

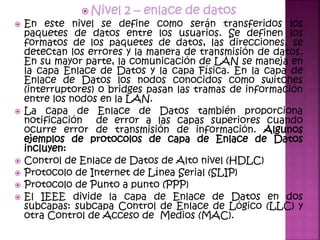

7.  Nivel 2 – enlace de datos
 En este nivel se define como serán transferidos los
paquetes de datos entre los usuarios. Se definen los
formatos de los paquetes de datos, las direcciones, se
detectan los errores y la manera de transmisión de datos.
En su mayor parte, la comunicación de LAN se maneja en
la capa Enlace de Datos y la capa Física. En la capa de
Enlace de Datos los nodos conocidos como switches
(interruptores) o bridges pasan las tramas de información
entre los nodos en la LAN.
 La capa de Enlace de Datos también proporciona
notificación de error a las capas superiores cuando
ocurre error de transmisión de información. Algunos
ejemplos de protocolos de capa de Enlace de Datos
incluyen:
 Control de Enlace de Datos de Alto nivel (HDLC)
 Protocolo de Internet de Línea Serial (SLIP)
 Protocolo de Punto a punto (PPP)
 El IEEE divide la capa de Enlace de Datos en dos
subcapas: subcapa Control de Enlace de Lógico (LLC) y
otra Control de Acceso de Medios (MAC).

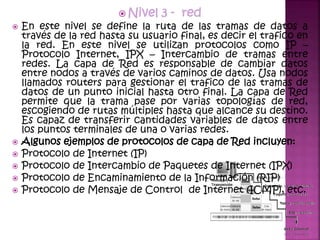

8.  Nivel 3 - red
 En este nivel se define la ruta de las tramas de datos a
través de la red hasta su usuario final, es decir el trafico en
la red. En este nivel se utilizan protocolos como IP –
Protocolo Internet, IPX – Intercambio de tramas entre
redes. La capa de Red es responsable de cambiar datos
entre nodos a través de varios caminos de datos. Usa nodos
llamados routers para gestionar el trafico de las tramas de
datos de un punto inicial hasta otro final. La capa de Red
permite que la trama pase por varias topologías de red,
escogiendo de rutas múltiples hasta que alcance su destino.
Es capaz de transferir cantidades variables de datos entre
los puntos terminales de una o varias redes.
 Algunos ejemplos de protocolos de capa de Red incluyen:
 Protocolo de Internet (IP)
 Protocolo de Intercambio de Paquetes de Internet (IPX)
 Protocolo de Encaminamiento de la Información (RIP)
 Protocolo de Mensaje de Control de Internet (ICMP), etc.

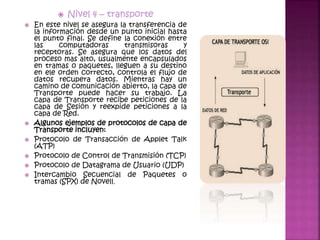

9.  Nivel 4 – transporte
 En este nivel se asegura la transferencia de
la información desde un punto inicial hasta
el punto final. Se define la conexión entre
las computadoras transmisoras y
receptoras. Se asegura que los datos del
proceso mas alto, usualmente encapsulados
en tramas o paquetes, lleguen a su destino
en ele orden correcto, controla el flujo de
datos recupera datos. Mientras hay un
camino de comunicación abierto, la capa de
Transporte puede hacer su trabajo. La
capa de Transporte recibe peticiones de la
capa de Sesión y reexpide peticiones a la
capa de Red.
 Algunos ejemplos de protocolos de capa de
Transporte incluyen:
 Protocolo de Transacción de Applet Talk
(ATP)
 Protocolo de Control de Transmisión (TCP)
 Protocolo de Datagrama de Usuario (UDP)
 Intercambio Secuencial de Paquetes o
tramas (SPX) de Novell.

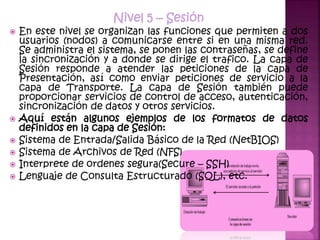

10. Nivel 5 – Sesión
 En este nivel se organizan las funciones que permiten a dos
usuarios (nodos) a comunicarse entre si en una misma red.
Se administra el sistema, se ponen las contraseñas, se define
la sincronización y a donde se dirige el trafico. La capa de
Sesión responde a atender las peticiones de la capa de
Presentación, así como enviar peticiones de servicio a la
capa de Transporte. La capa de Sesión también puede
proporcionar servicios de control de acceso, autenticación,
sincronización de datos y otros servicios.
 Aquí están algunos ejemplos de los formatos de datos
definidos en la capa de Sesión:
 Sistema de Entrada/Salida Básico de la Red (NetBIOS)
 Sistema de Archivos de Red (NFS)
 Interprete de ordenes segura(Secure – SSH)
 Lenguaje de Consulta Estructurado (SQL), etc.

11.  Nivel 6 – presentación
 En este nivel se define el formato incluyendo la sintaxis del
intercambio de los datos entre los equipos. Por ejemplo el nivel de
Aplicación puede entregar datos en un formato especial (ASCII u
otro) al nivel de Presentacion donde este formato se transforma en
un formato cómodo para transmisión. La capa de Presentacion
responde a las peticiones de la capa de Aplicación y envía
peticiones de servicio a la capa de Sesión. También es responsable
de aceptar datos de las capas inferiores y presentarlos a la de
Aplicación.
 La capa de Presentacion se encarga de traducir datos que vienen
de las capas inferiores para que sean entendidos en la capa de
Aplicación.
 Aquí están unos ejemplos de los formatos de datos que son
definidos en la capa Presentacion:
 Código Binario
 Código Estándar americano para Intercambio de Información
(ASCII)
 Código Binario Codificado Extendido de Intercambio Decimal
(EBCDIC) 8 bits usado por computadoras mainframe de IBM
 Grupo Conjunto de Expertos en Fotografía (JPEG)

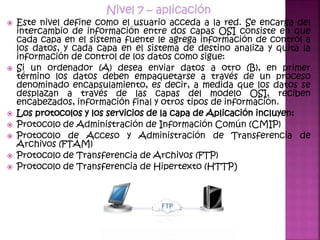

12. Nivel 7 – aplicación
 Este nivel define como el usuario acceda a la red. Se encarga del
intercambio de información entre dos capas OSI consiste en que
cada capa en el sistema fuente le agrega información de control a
los datos, y cada capa en el sistema de destino analiza y quita la
información de control de los datos como sigue:
 Si un ordenador (A) desea enviar datos a otro (B), en primer
término los datos deben empaquetarse a través de un proceso
denominado encapsulamiento, es decir, a medida que los datos se
desplazan a través de las capas del modelo OSI, reciben
encabezados, información final y otros tipos de información.
 Los protocolos y los servicios de la capa de Aplicación incluyen:
 Protocolo de Administración de Información Común (CMIP)
 Protocolo de Acceso y Administración de Transferencia de
Archivos (FTAM)
 Protocolo de Transferencia de Archivos (FTP)
 Protocolo de Transferencia de Hipertexto (HTTP)

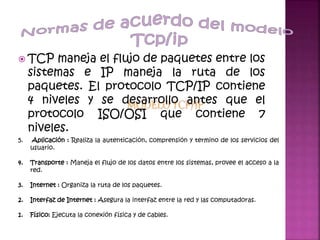

13.  TCP maneja el flujo de paquetes entre los
sistemas e IP maneja la ruta de los
paquetes. El protocolo TCP/IP contiene
4 niveles y se desarrollo antes que el
protocolo ISO/OSI que contiene 7
niveles.
5. Aplicación : Realiza la autenticación, comprensión y termino de los servicios del
usuario.
4. Transporte : Maneja el flujo de los datos entre los sistemas, provee el acceso a la
red.
3. Internet : Organiza la ruta de los paquetes.
2. Interfaz de Internet : Asegura la interfaz entre la red y las computadoras.
1. Físico: Ejecuta la conexión física y de cables.

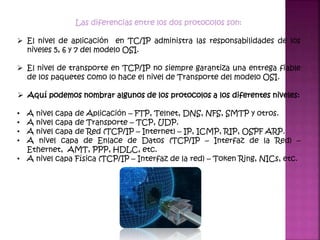

14. Las diferencias entre los dos protocolos son:
 El nivel de aplicación en TC/IP administra las responsabilidades de los
niveles 5, 6 y 7 del modelo OSI.
 El nivel de transporte en TCP/IP no siempre garantiza una entrega fiable
de los paquetes como lo hace el nivel de Transporte del modelo OSI.
 Aquí podemos nombrar algunos de los protocolos a los diferentes niveles:
• A nivel capa de Aplicación – FTP, Telnet, DNS, NFS, SMTP y otros.
• A nivel capa de Transporte – TCP, UDP.
• A nivel capa de Red (TCP/IP – Internet) – IP, ICMP, RIP, OSPF ARP.
• A nivel capa de Enlace de Datos (TCP/IP – Interfaz de la Red) –
Ethernet, AMT, PPP, HDLC, etc.
• A nivel capa Física (TCP/IP – Interfaz de la red) – Token Ring, NICs, etc.

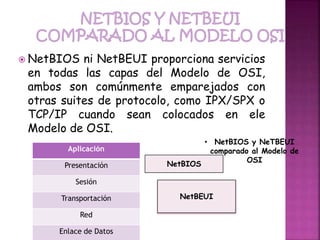

15.  NetBIOS ni NetBEUI proporciona servicios
en todas las capas del Modelo de OSI,
ambos son comúnmente emparejados con
otras suites de protocolo, como IPX/SPX o
TCP/IP cuando sean colocados en ele
Modelo de OSI.
Aplicación
Presentación
Sesión
Transportación
Red
Enlace de Datos
NetBIOS
NetBEUI
• NetBIOS y NeTBEUI
comparado al Modelo de
OSI

16.  Normas de Ethernet 10 BASE – T
 El número máximo de saltos de repetidor es de cuatro.
 Puede utilizar cables de par trenzado 10 BASE – T de
las Categorías 3 o 5 similares a los cables telefónicos
pero no son iguales. La red no funcionara si se utilizan
cables de teléfono para conectar el equipo. La
longitud máxima de cada cables es de 100m.
 Normas de FAST ETHERNET 100 BASE – TX
 El número máximo de saltos de repetidor es de dos.
 Debe utilizar cables de par de trenzado 100 BASE –
TX de la Categoría 5. La longitud máxima de cada
cable de par trenzado es de 100m. La longitud total de
cable de par trenzado (a través de concentradores
conectados directamente) no debe acceder de 205m.
