1. MODULACIÓN POR ONDAS CONTINUAS

2. INTEGRANTES: BLANCA ARDILA LEIDY AUSIQUEB

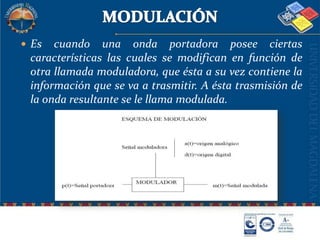

3. MODULACIÓN Es cuando una onda portadora posee ciertas características las cuales se modifican en función de otra llamada moduladora, que ésta a su vez contiene la información que se va a trasmitir. A ésta trasmisión de la onda resultante se le llama modulada.

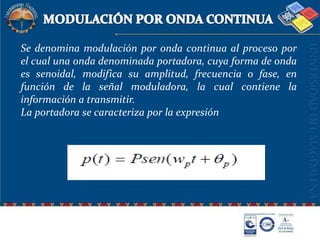

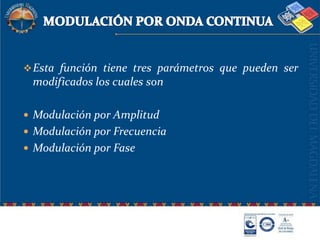

4. MODULACIÓN POR ONDA CONTINUA Se denomina modulación por onda continua al proceso por el cual una onda denominada portadora, cuya forma de onda es senoidal, modifica su amplitud, frecuencia o fase, en función de la señal moduladora, la cual contiene la información a transmitir. La portadora se caracteriza por la expresión

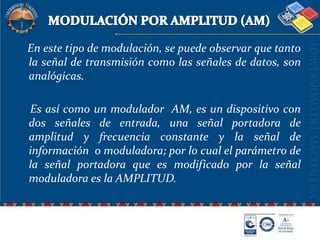

6. MODULACIÓN POR AMPLITUD (AM) En este tipo de modulación, se puede observar que tanto la señal de transmisión como las señales de datos, son analógicas. Es así como un modulador AM, es un dispositivo con dos señales de entrada, una señal portadora de amplitud y frecuencia constante y la señal de información o moduladora; por lo cual el parámetro de la señal portadora que es modificado por la señal moduladora es la AMPLITUD.

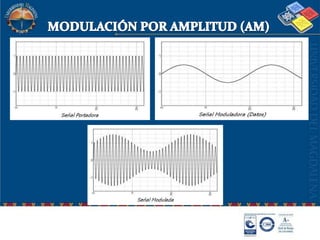

7. MODULACIÓN POR AMPLITUD (AM)

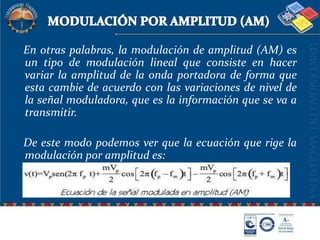

8. MODULACIÓN POR AMPLITUD (AM) En otras palabras, la modulación de amplitud (AM) es un tipo de modulación lineal que consiste en hacer variar la amplitud de la onda portadora de forma que esta cambie de acuerdo con las variaciones de nivel de la señal moduladora, que es la información que se va a transmitir. De este modo podemos ver que la ecuación que rige la modulación por amplitud es:

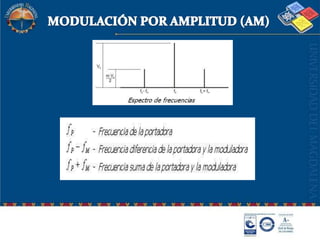

9. MODULACIÓN POR AMPLITUD (AM)

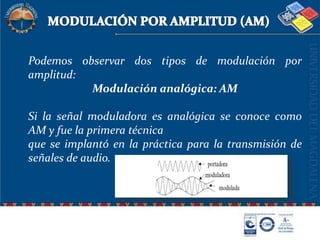

10. MODULACIÓN POR AMPLITUD (AM) Podemos observar dos tipos de modulación por amplitud: Modulación analógica: AM Si la señal moduladora es analógica se conoce como AM y fue la primera técnica que se implantó en la práctica para la transmisión de señales de audio.

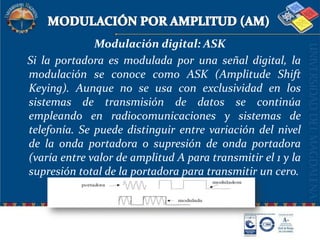

11. MODULACIÓN POR AMPLITUD (AM) Modulación digital: ASK Si la portadora es modulada por una señal digital, la modulación se conoce como ASK (AmplitudeShiftKeying). Aunque no se usa con exclusividad en los sistemas de transmisión de datos se continúa empleando en radiocomunicaciones y sistemas de telefonía. Se puede distinguir entre variación del nivel de la onda portadora o supresión de onda portadora (varía entre valor de amplitud A para transmitir el 1 y la supresión total de la portadora para transmitir un cero.

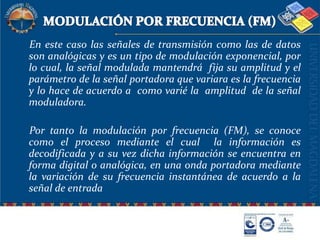

12. MODULACIÓN POR FRECUENCIA (FM) En este caso las señales de transmisión como las de datos son analógicas y es un tipo de modulación exponencial, por lo cual, la señal modulada mantendrá fija su amplitud y el parámetro de la señal portadora que variara es la frecuencia y lo hace de acuerdo a como varié la amplitud de la señal moduladora. Por tanto la modulación por frecuencia (FM), se conoce como el proceso mediante el cual la información es decodificada y a su vez dicha información se encuentra en forma digital o analógica, en una onda portadora mediante la variación de su frecuencia instantánea de acuerdo a la señal de entrada

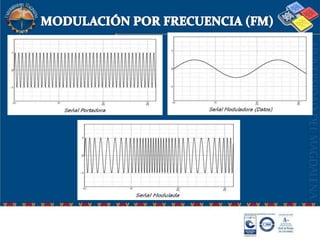

13. MODULACIÓN POR FRECUENCIA (FM)

14. MODULACIÓN POR FRECUENCIA (FM) En el caso de la modulación por frecuencia, encontramos que esta dad por:

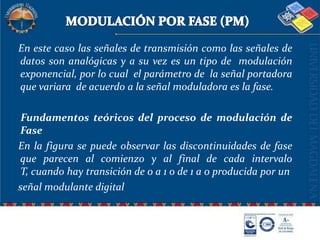

15. MODULACIÓN POR FASE (PM) En este caso las señales de transmisión como las señales de datos son analógicas y a su vez es un tipo de modulación exponencial, por lo cual el parámetro de la señal portadora que variara de acuerdo a la señal moduladora es la fase. Fundamentos teóricos del proceso de modulación de Fase En la figura se puede observar las discontinuidades de fase que parecen al comienzo y al final de cada intervalo T, cuando hay transición de 0 a 1 o de 1 a 0 producida por un señal modulante digital

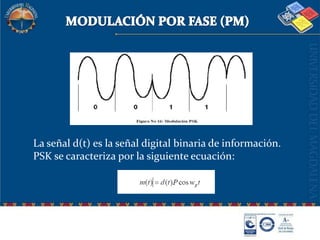

16. MODULACIÓN POR FASE (PM) La señal d(t) es la señal digital binaria de información. PSK se caracteriza por la siguiente ecuación:

17. MODULACIÓN POR FASE (PM) Transmisión de desplazamiento de fase psk Es una forma de modulación angular con amplitud constante, es similar al PSF convencional excepto que la señal de entrada es binaria y que el número de fases a la salida son limitadas. Transmisión por desplazamiento de fase binaria BPSK: Son posibles dos fases de salida para una sola frecuencia de portadora una fase es para “1” y la otra para “0”. Conforme la señal digital de entrada cambia, la fase de la salida se varia entre 0 y 180°.
