1. TELECOMUNICACIONES
UNIDA IV
MODULACION POR
PULSOS
Ventajas

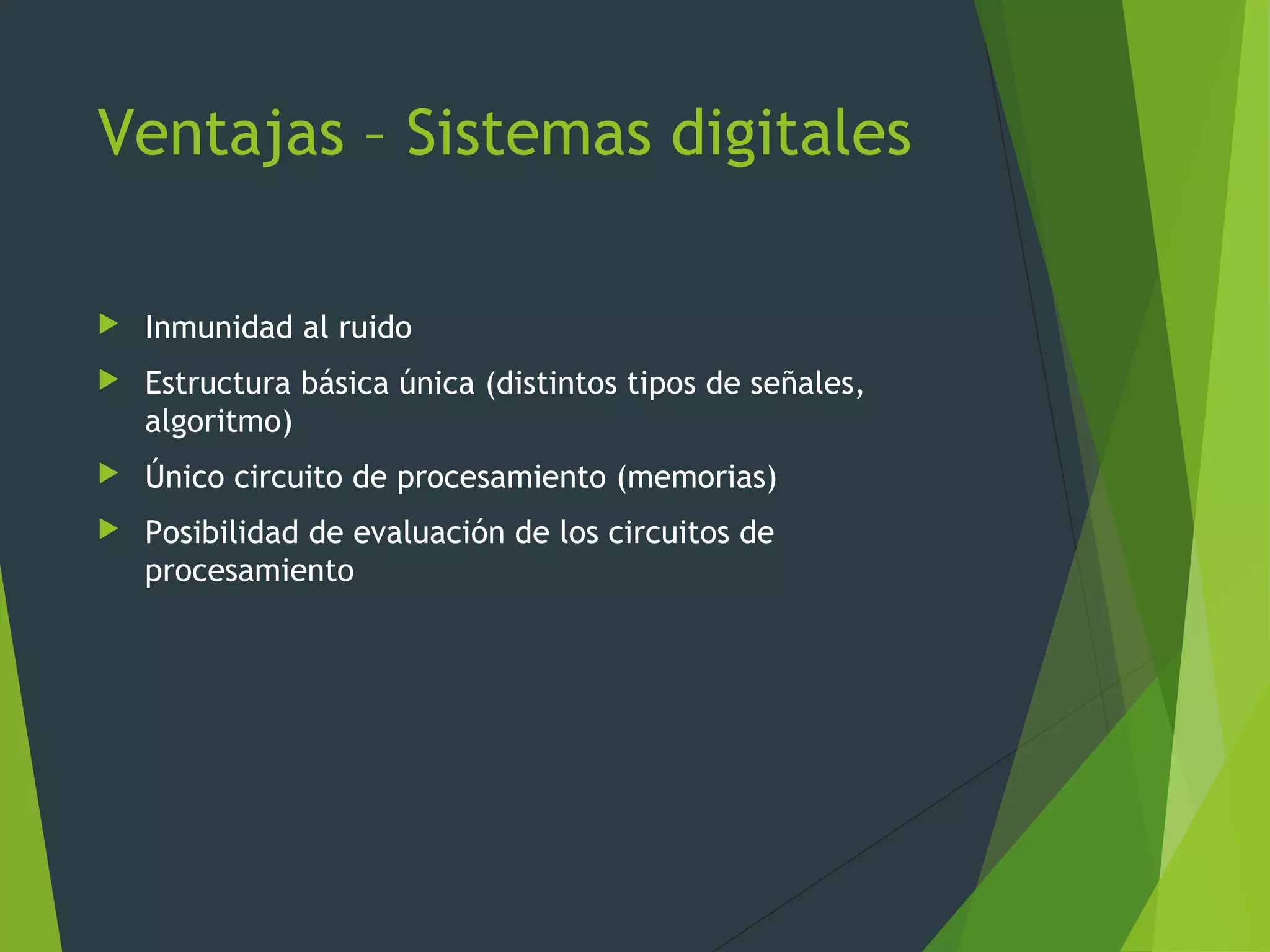

2. Ventajas – Sistemas digitales
 Inmunidad al ruido
 Estructura básica única (distintos tipos de señales,
algoritmo)
 Único circuito de procesamiento (memorias)
 Posibilidad de evaluación de los circuitos de
procesamiento

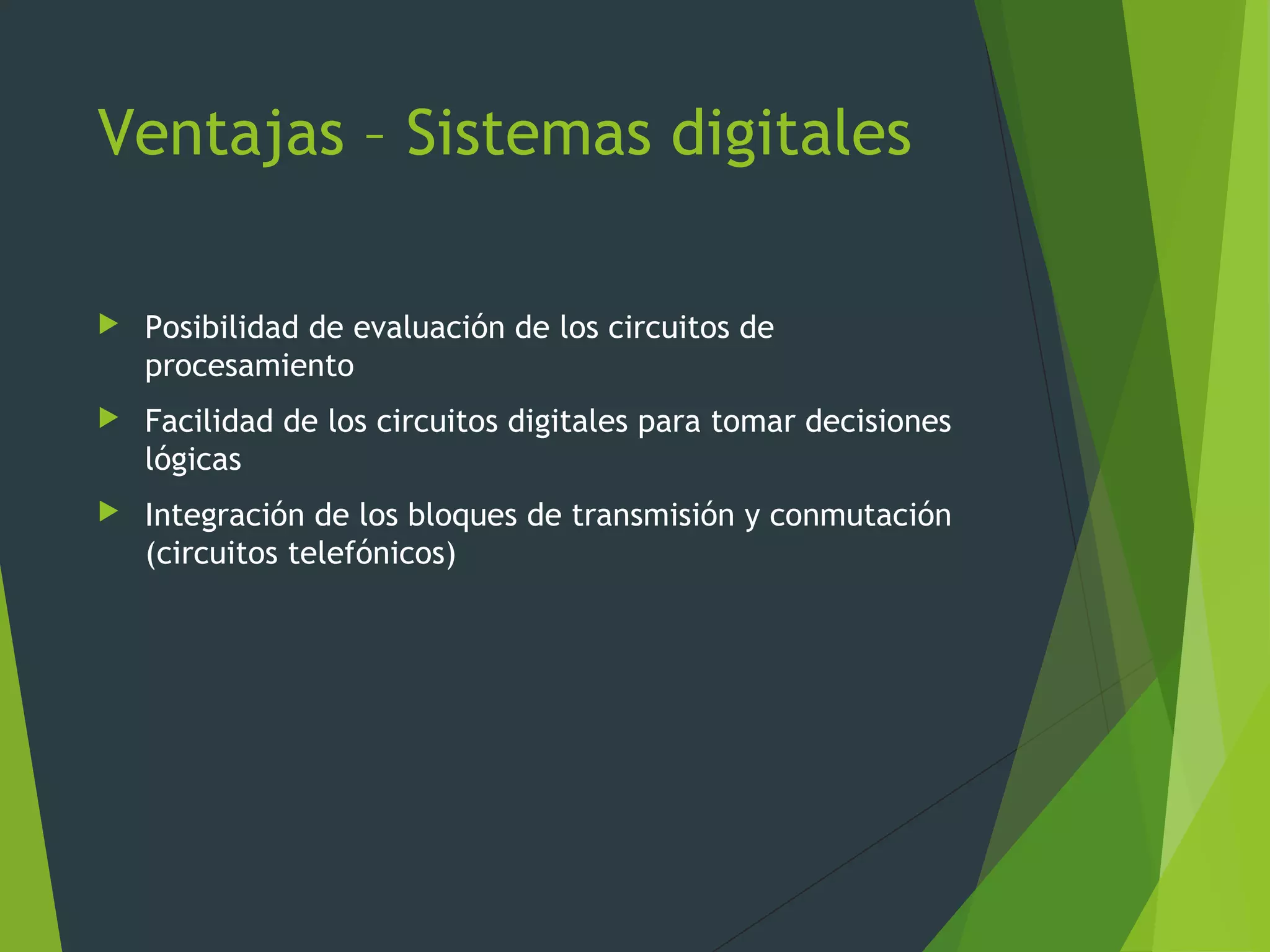

3. Ventajas – Sistemas digitales
 Posibilidad de evaluación de los circuitos de
procesamiento
 Facilidad de los circuitos digitales para tomar decisiones
lógicas
 Integración de los bloques de transmisión y conmutación
(circuitos telefónicos)

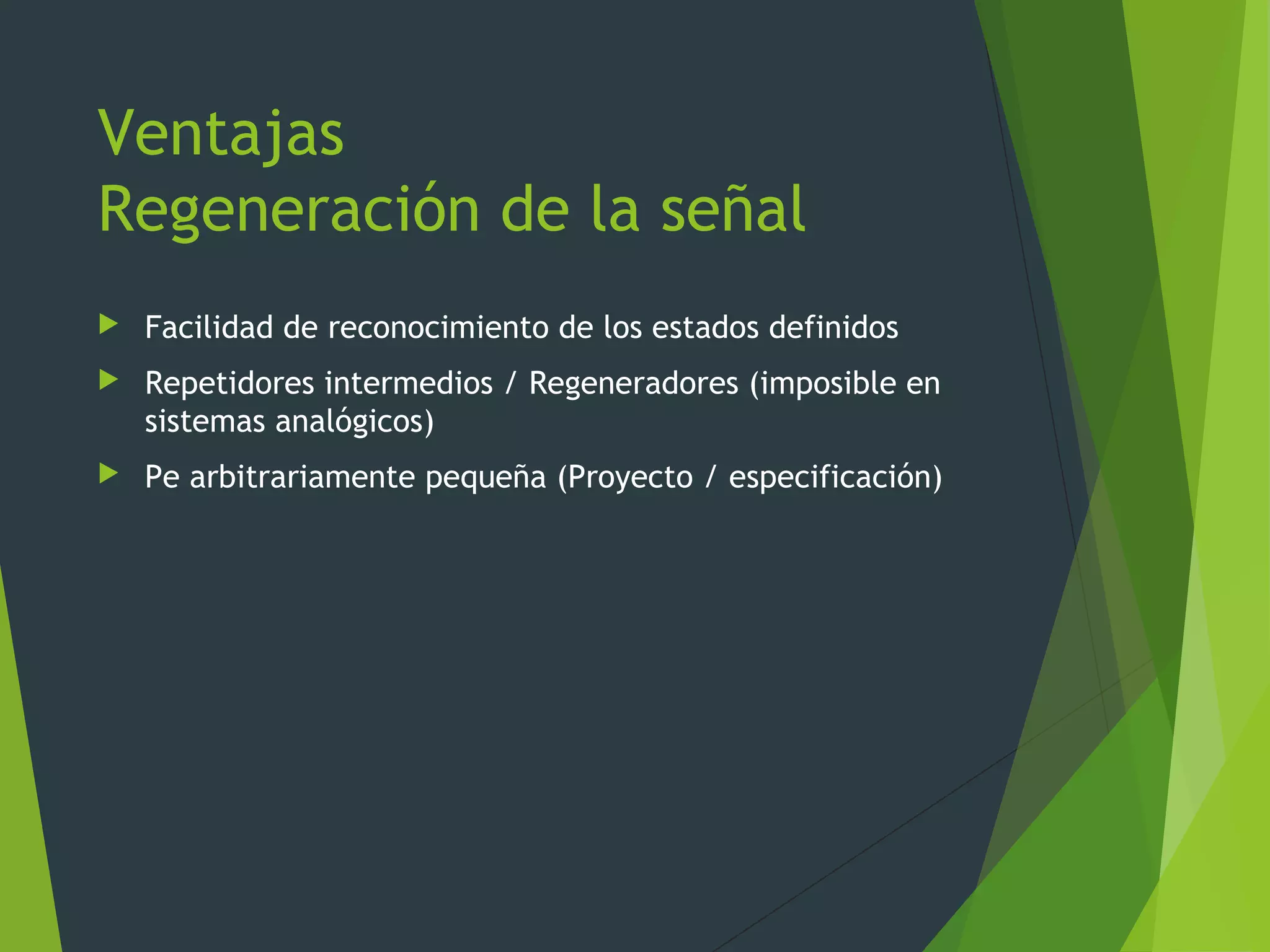

4. Ventajas
Regeneración de la señal
 Facilidad de reconocimiento de los estados definidos
 Repetidores intermedios / Regeneradores (imposible en
sistemas analógicos)
 Pe arbitrariamente pequeña (Proyecto / especificación)

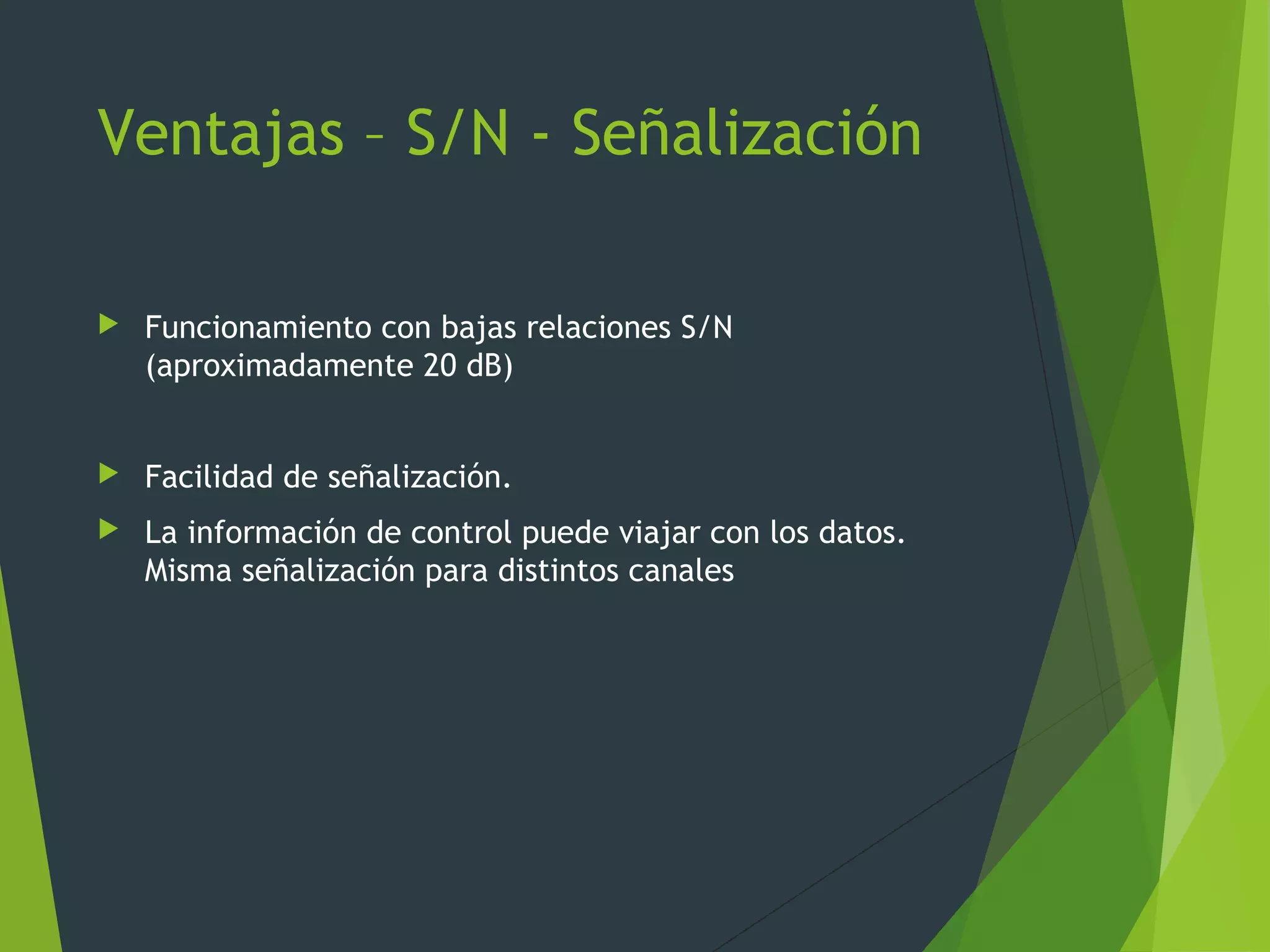

5. Ventajas – S/N - Señalización
 Funcionamiento con bajas relaciones S/N
(aproximadamente 20 dB)
 Facilidad de señalización.
 La información de control puede viajar con los datos.
Misma señalización para distintos canales

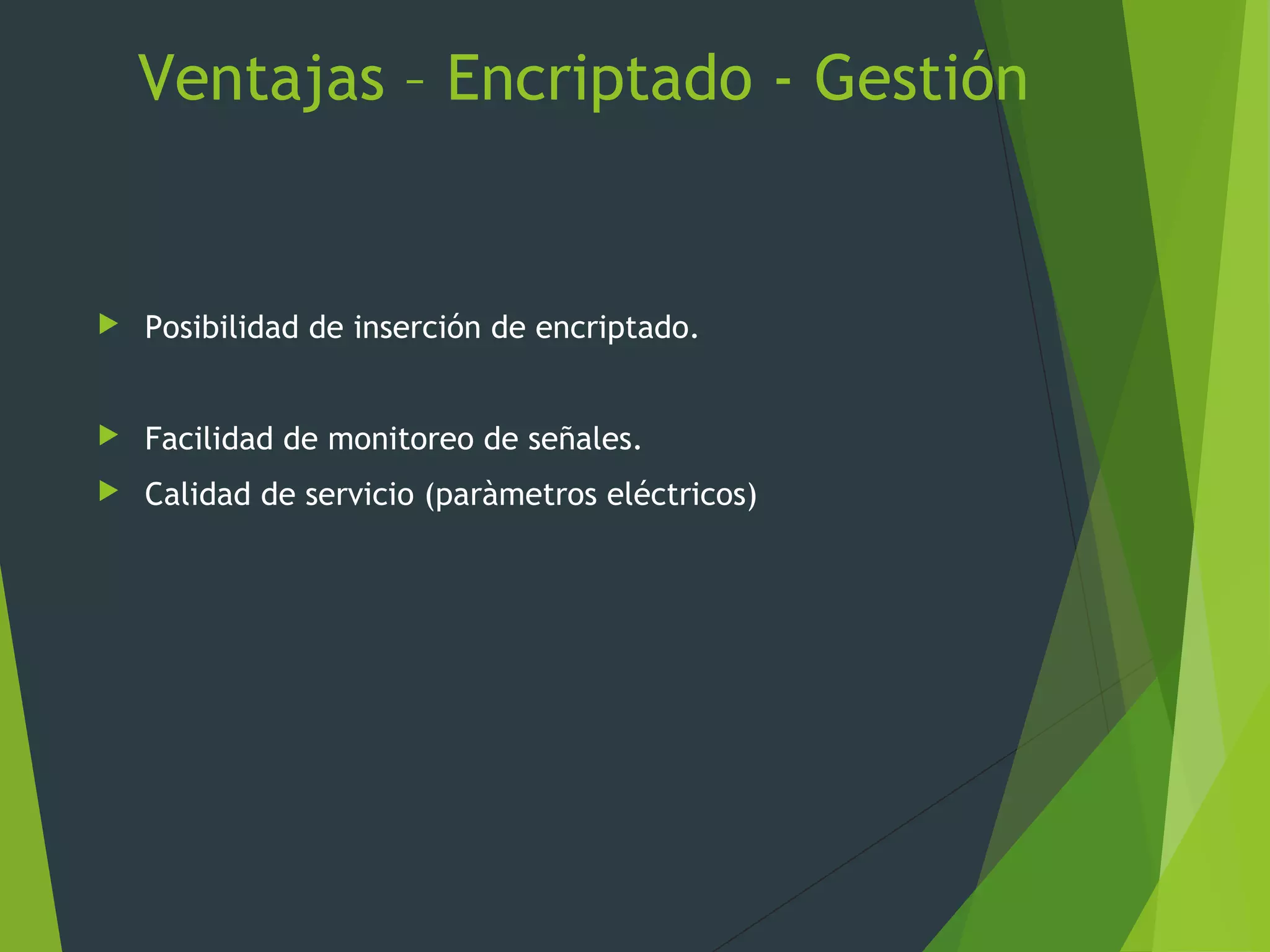

6. Ventajas – Encriptado - Gestión
 Posibilidad de inserción de encriptado.
 Facilidad de monitoreo de señales.
 Calidad de servicio (paràmetros eléctricos)

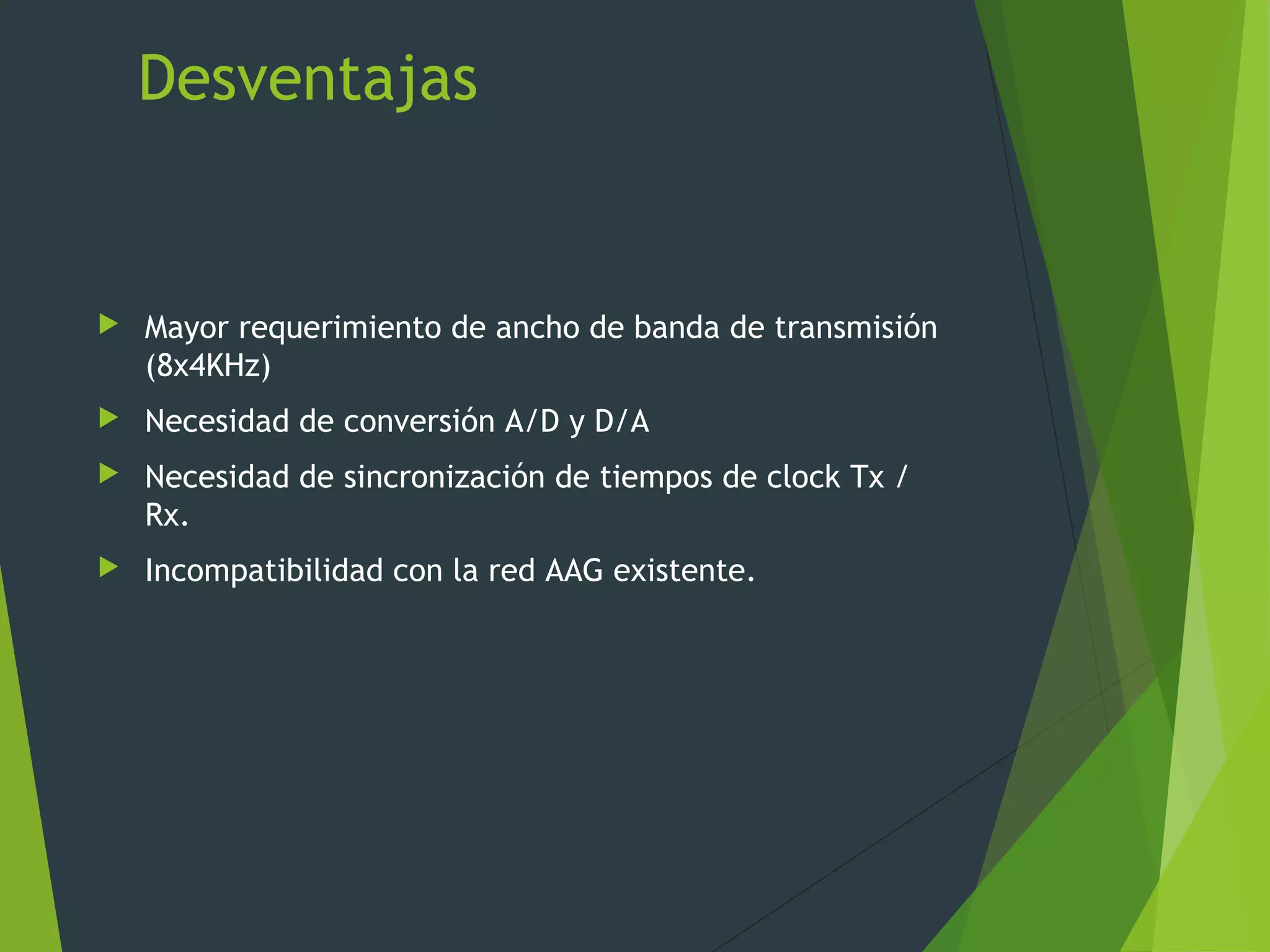

7. Desventajas
 Mayor requerimiento de ancho de banda de transmisión
(8x4KHz)
 Necesidad de conversión A/D y D/A
 Necesidad de sincronización de tiempos de clock Tx /
Rx.
 Incompatibilidad con la red AAG existente.

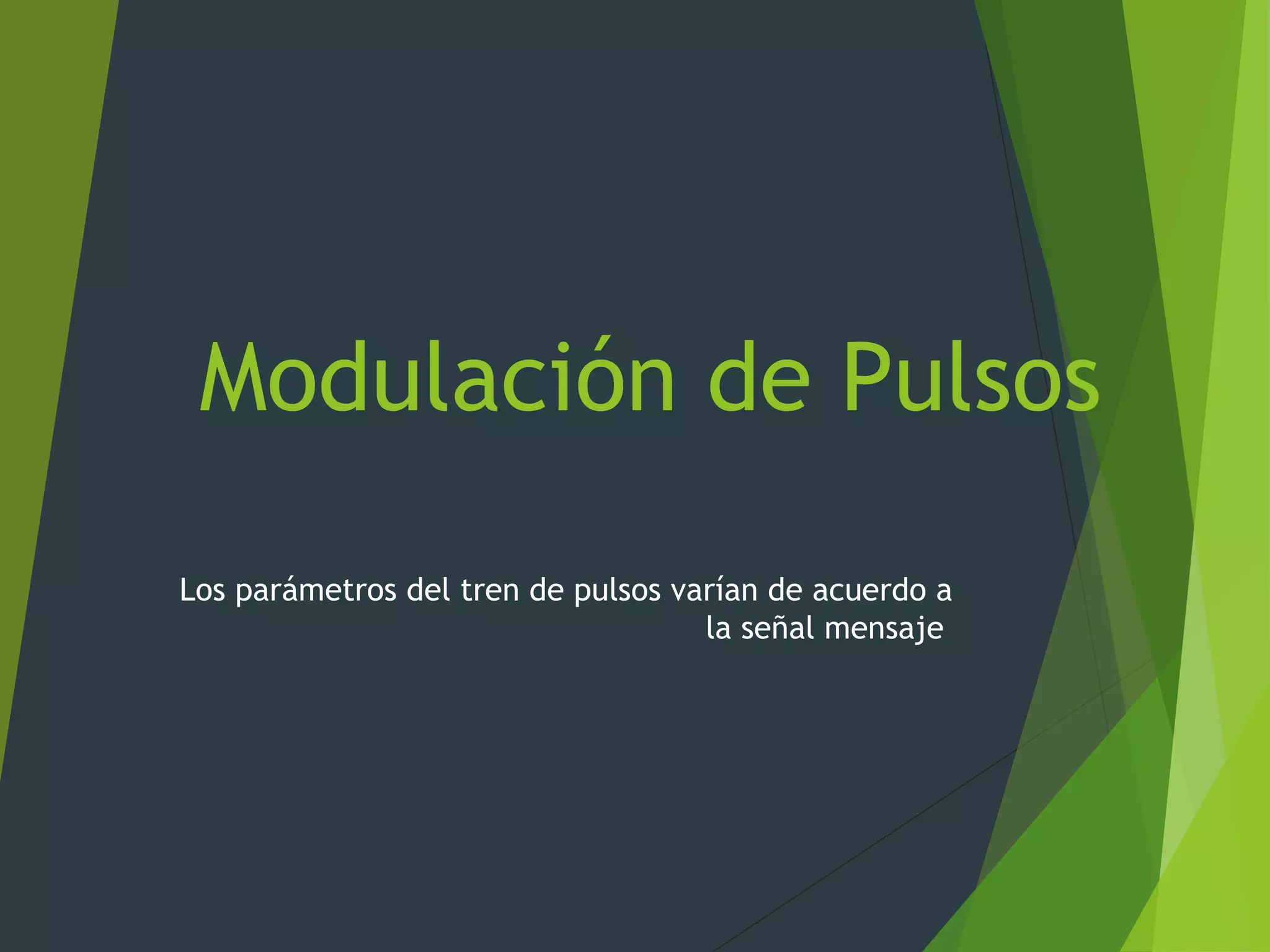

8. Modulación de Pulsos
Los parámetros del tren de pulsos varían de acuerdo a
la señal mensaje

9. Modulación de Pulsos
 Modulación AAG de pulsos.
Portadora de pulsos – Mensaje de onda continua –
Amplitud-Duración-Posición.
 Modulación DIG de pulsos.
Mensaje discreto en amplitud y tiempo – Transmisión como
secuencia de pulsos codificados

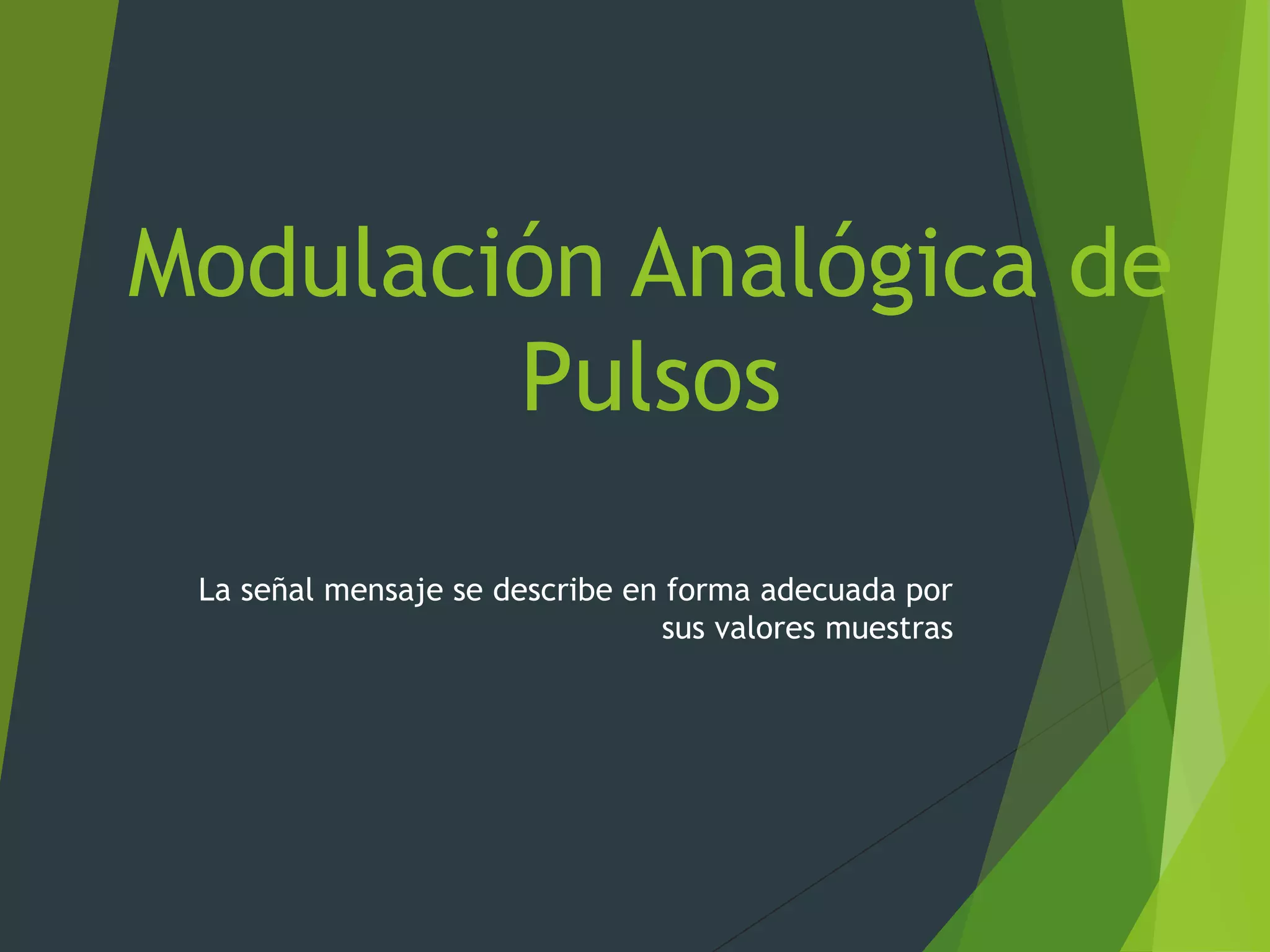

10. Modulación Analógica de
Pulsos
La señal mensaje se describe en forma adecuada por
sus valores muestras

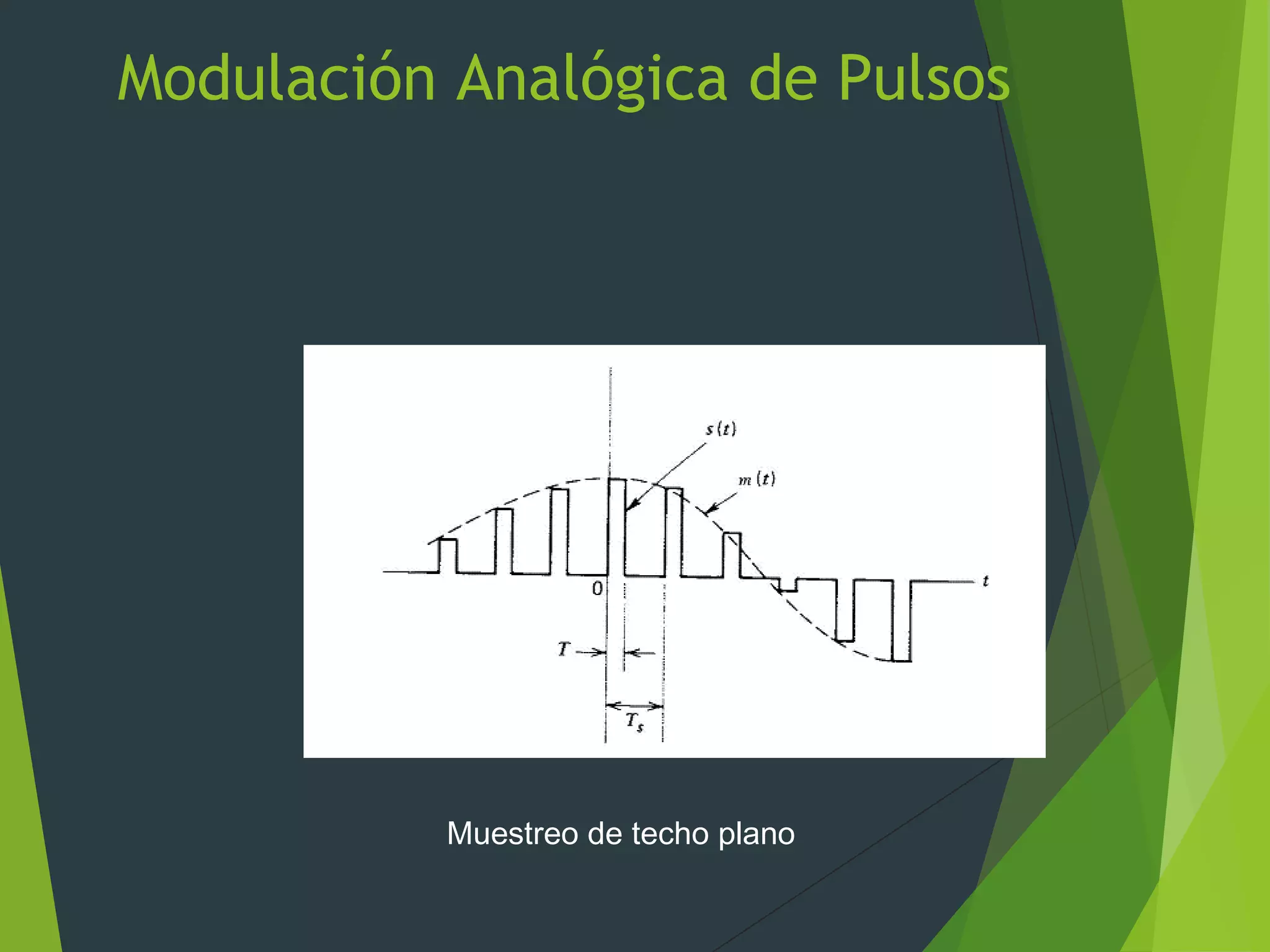

11. Modulación Analógica de Pulsos
Muestreo de techo plano

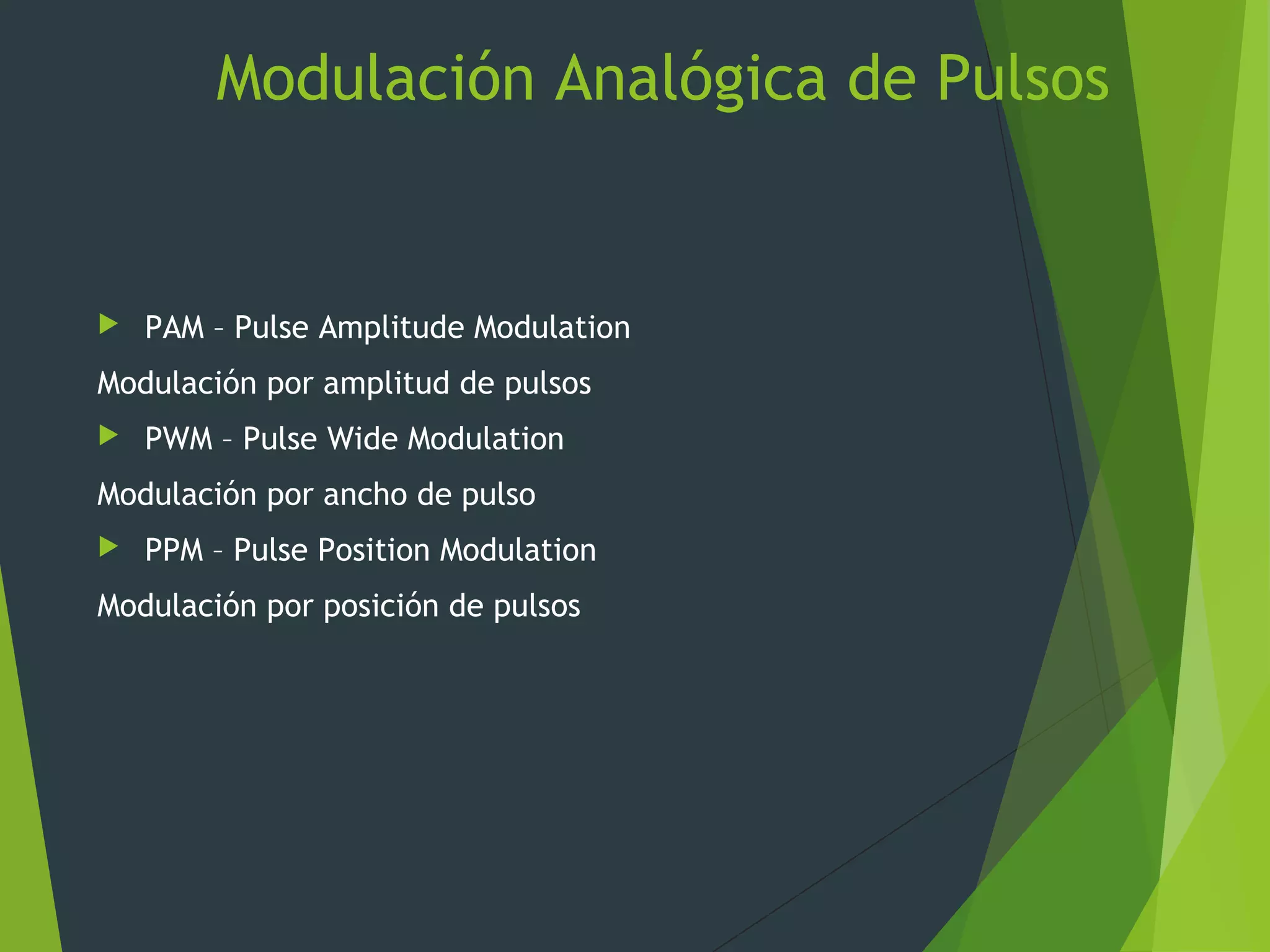

12. Modulación Analógica de Pulsos
 PAM – Pulse Amplitude Modulation
Modulación por amplitud de pulsos
 PWM – Pulse Wide Modulation
Modulación por ancho de pulso
 PPM – Pulse Position Modulation
Modulación por posición de pulsos

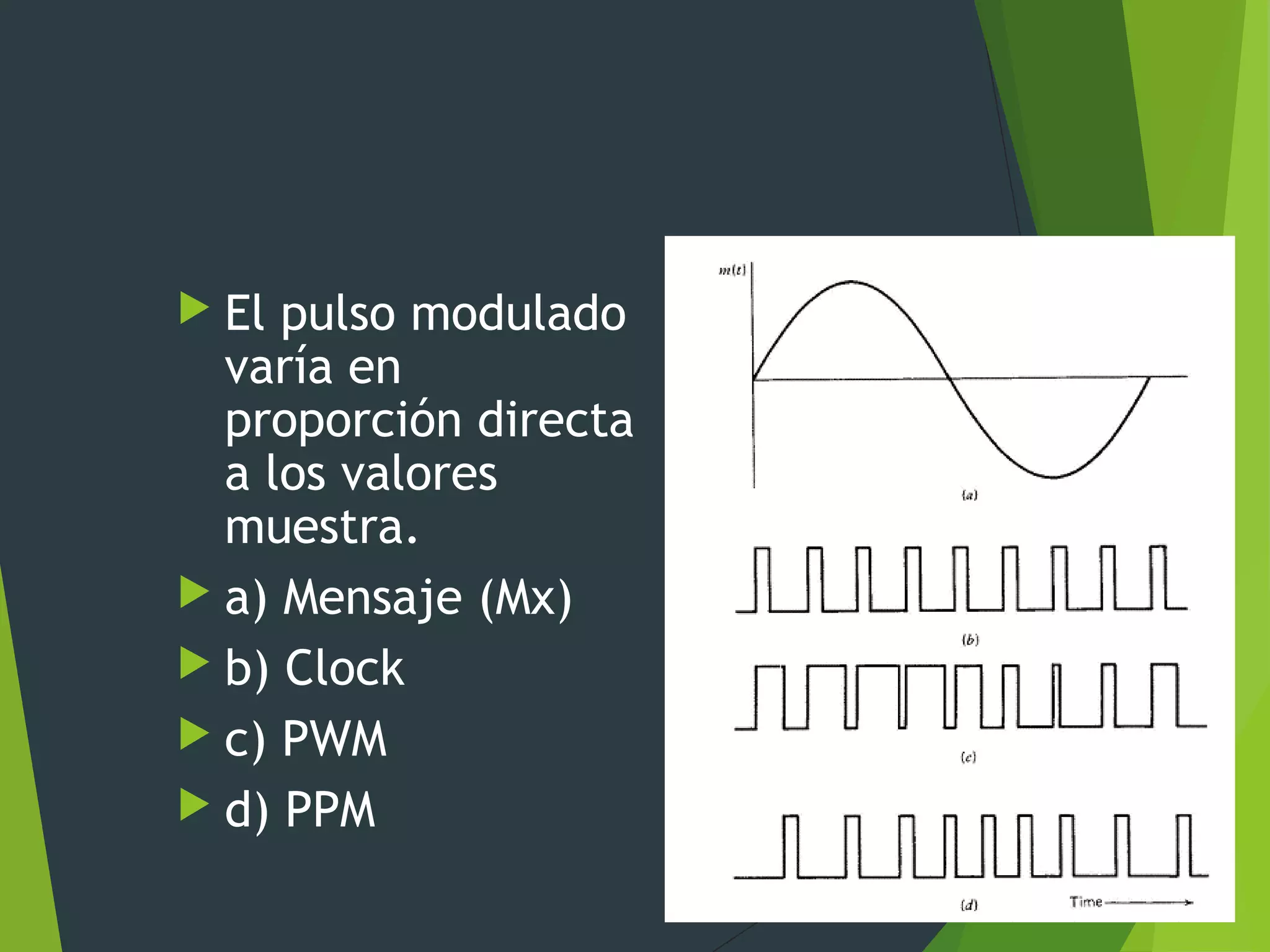

13.  El pulso modulado
varía en
proporción directa
a los valores
muestra.
 a) Mensaje (Mx)
 b) Clock
 c) PWM
 d) PPM

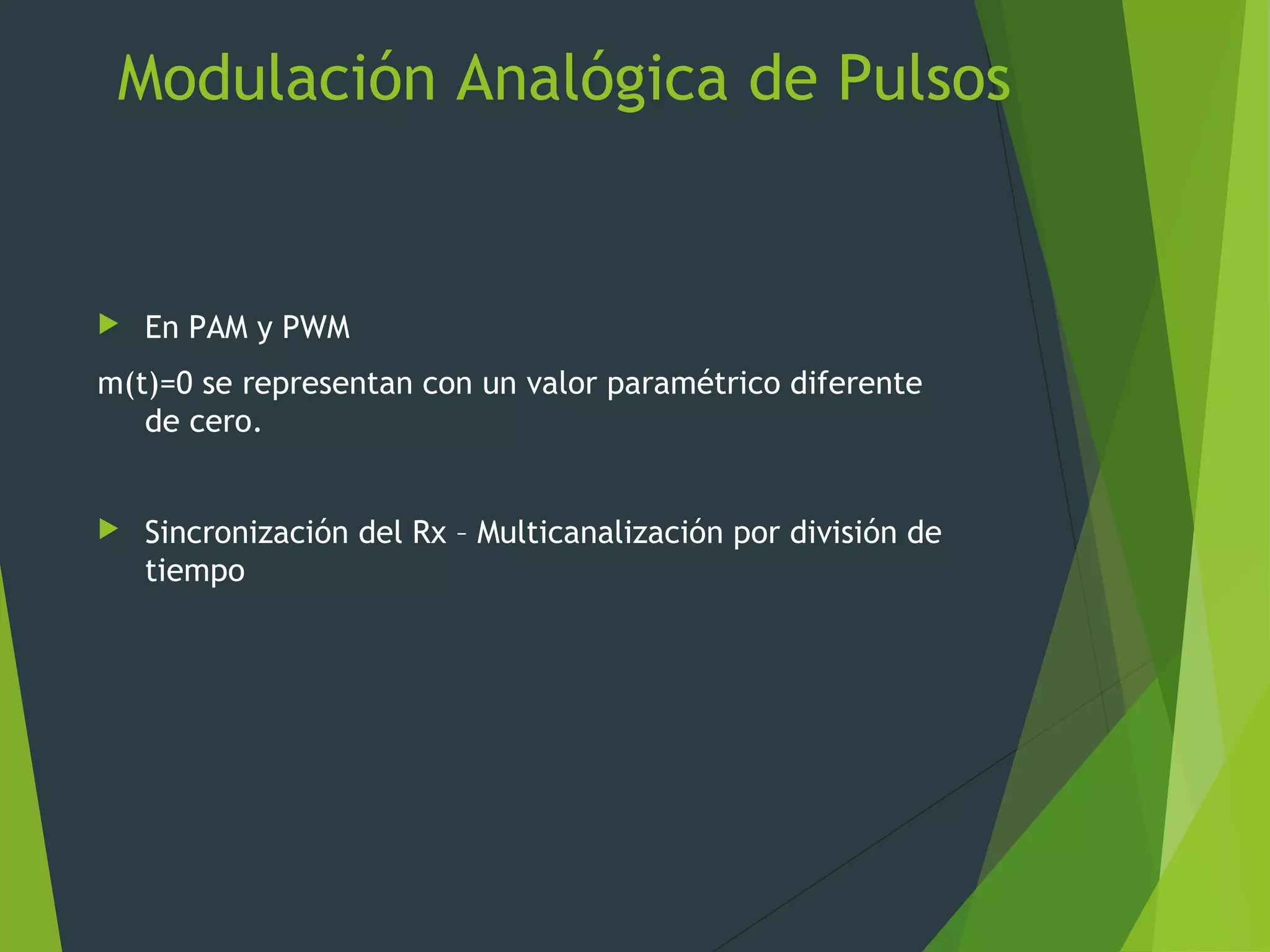

14. Modulación Analógica de Pulsos
 En PAM y PWM
m(t)=0 se representan con un valor paramétrico diferente
de cero.
 Sincronización del Rx – Multicanalización por división de
tiempo

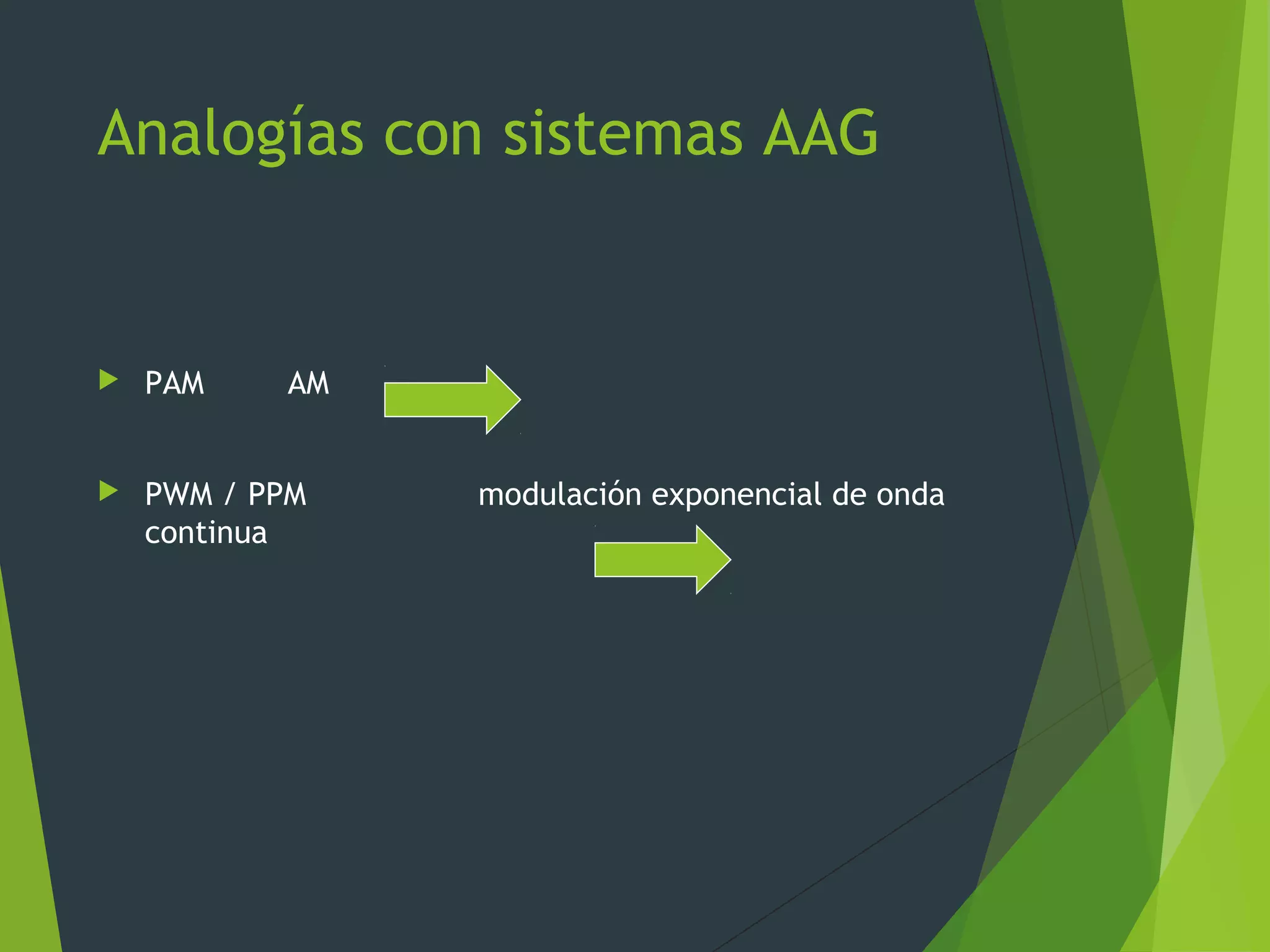

15. Analogías con sistemas AAG
 PAM AM
 PWM / PPM modulación exponencial de onda
continua

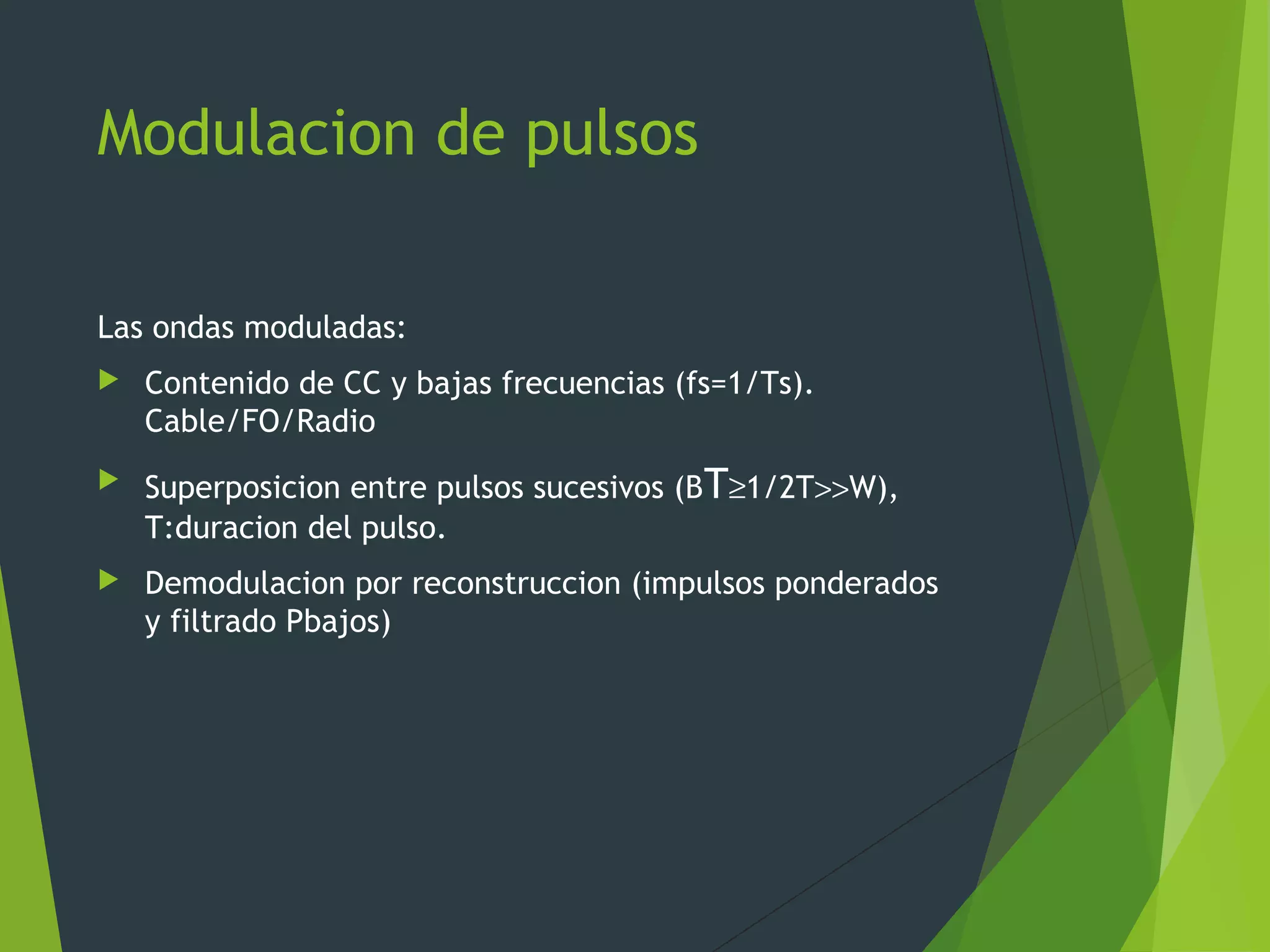

16. Modulacion de pulsos
Las ondas moduladas:
 Contenido de CC y bajas frecuencias (fs=1/Ts).
Cable/FO/Radio
 Superposicion entre pulsos sucesivos (BT≥1/2T>>W),
T:duracion del pulso.
 Demodulacion por reconstruccion (impulsos ponderados
y filtrado Pbajos)

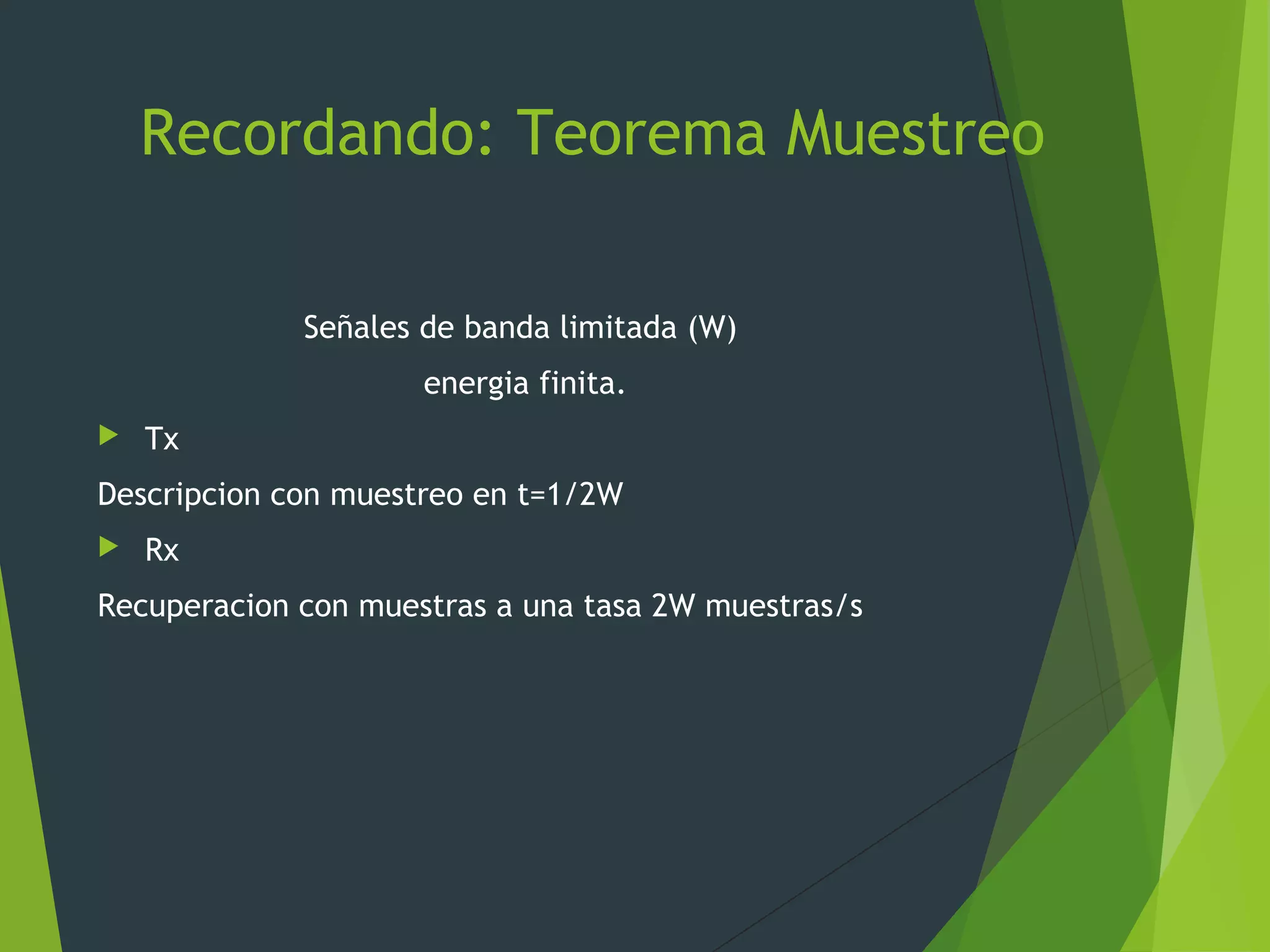

17. Recordando: Teorema Muestreo
Señales de banda limitada (W)
energia finita.
 Tx
Descripcion con muestreo en t=1/2W
 Rx
Recuperacion con muestras a una tasa 2W muestras/s

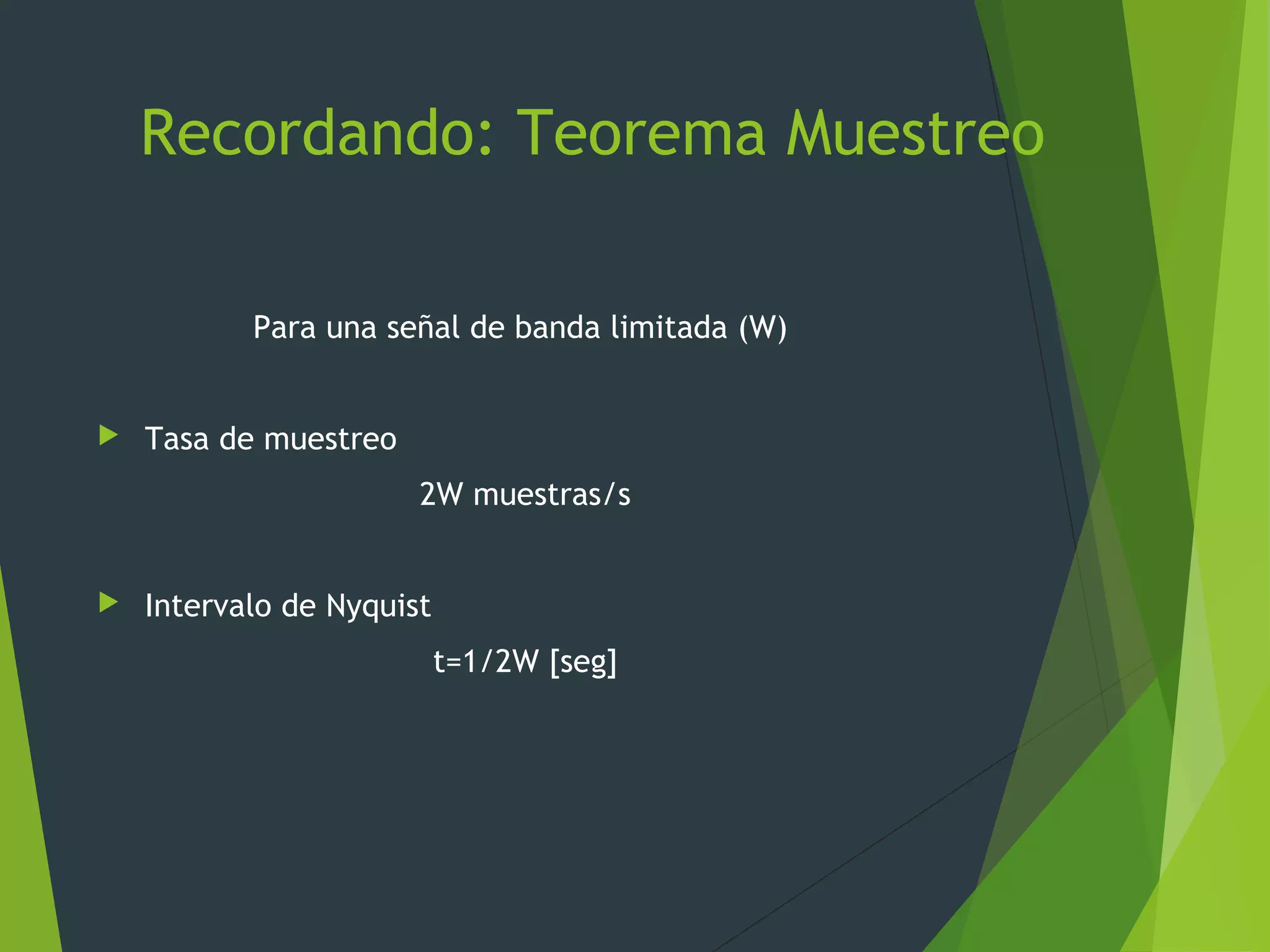

18. Recordando: Teorema Muestreo
Para una señal de banda limitada (W)
 Tasa de muestreo
2W muestras/s
 Intervalo de Nyquist
t=1/2W [seg]

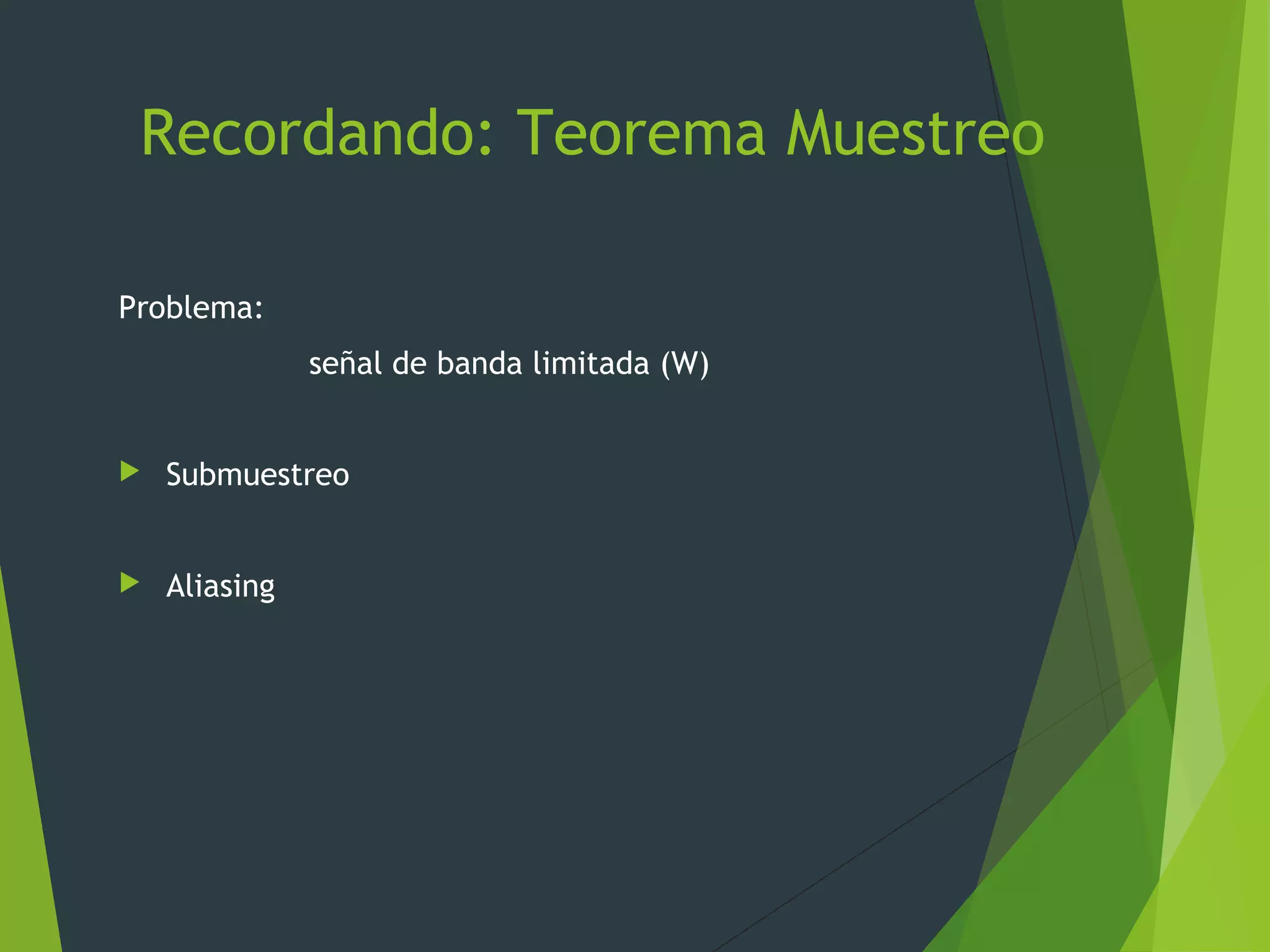

19. Recordando: Teorema Muestreo
Problema:
señal de banda limitada (W)
 Submuestreo
 Aliasing

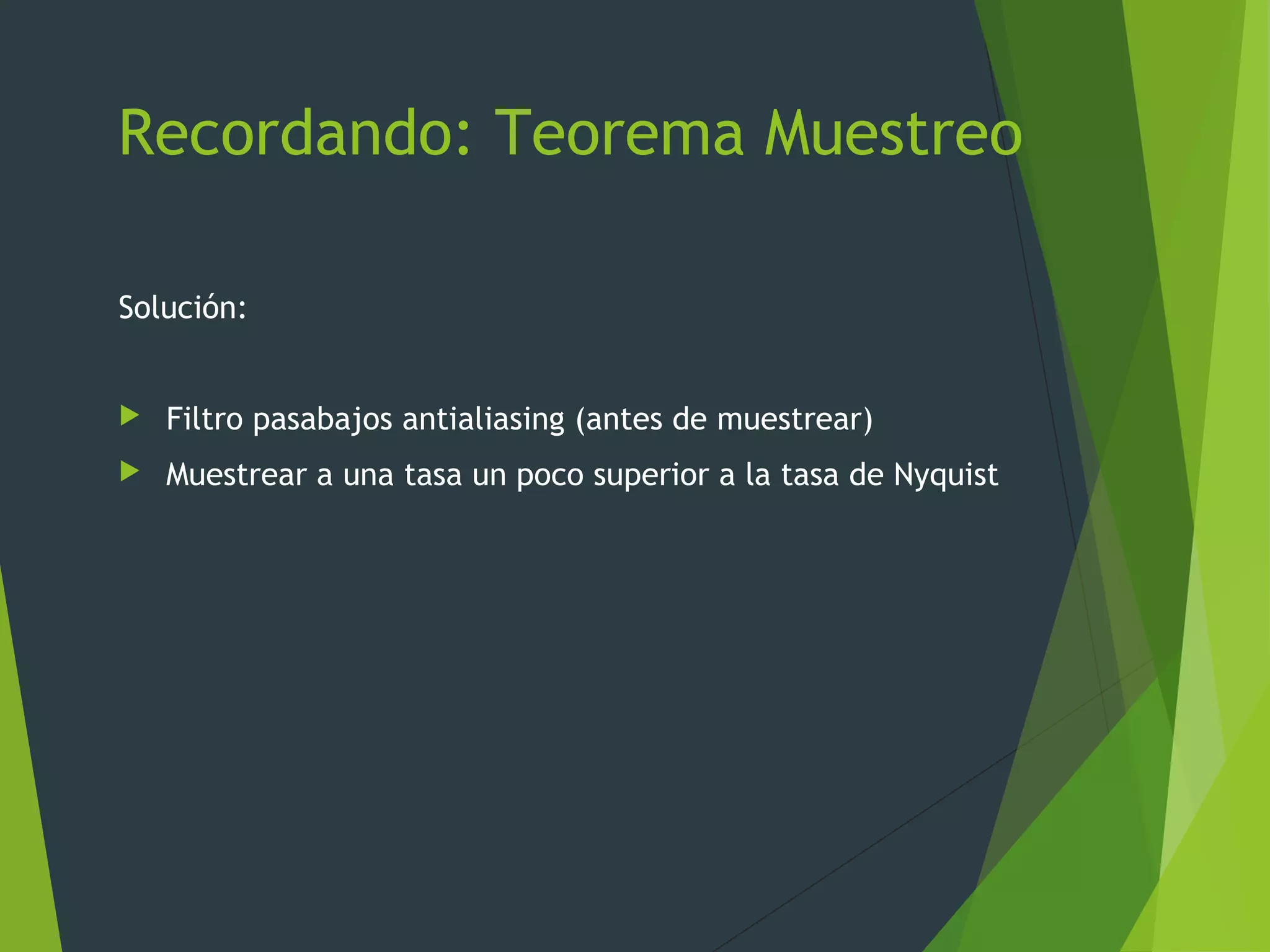

20. Recordando: Teorema Muestreo
Solución:
 Filtro pasabajos antialiasing (antes de muestrear)
 Muestrear a una tasa un poco superior a la tasa de Nyquist

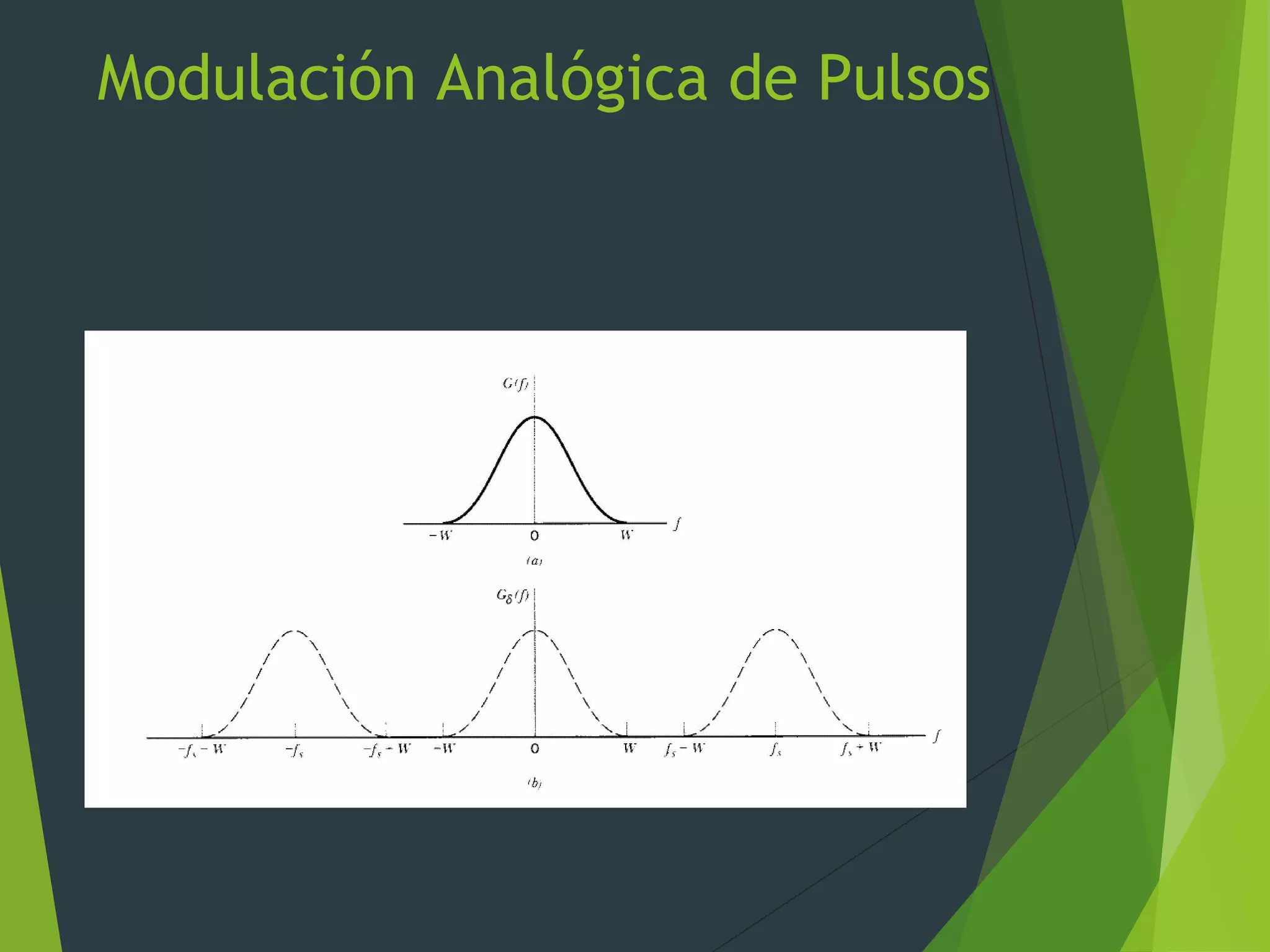

21. Modulación Analógica de Pulsos

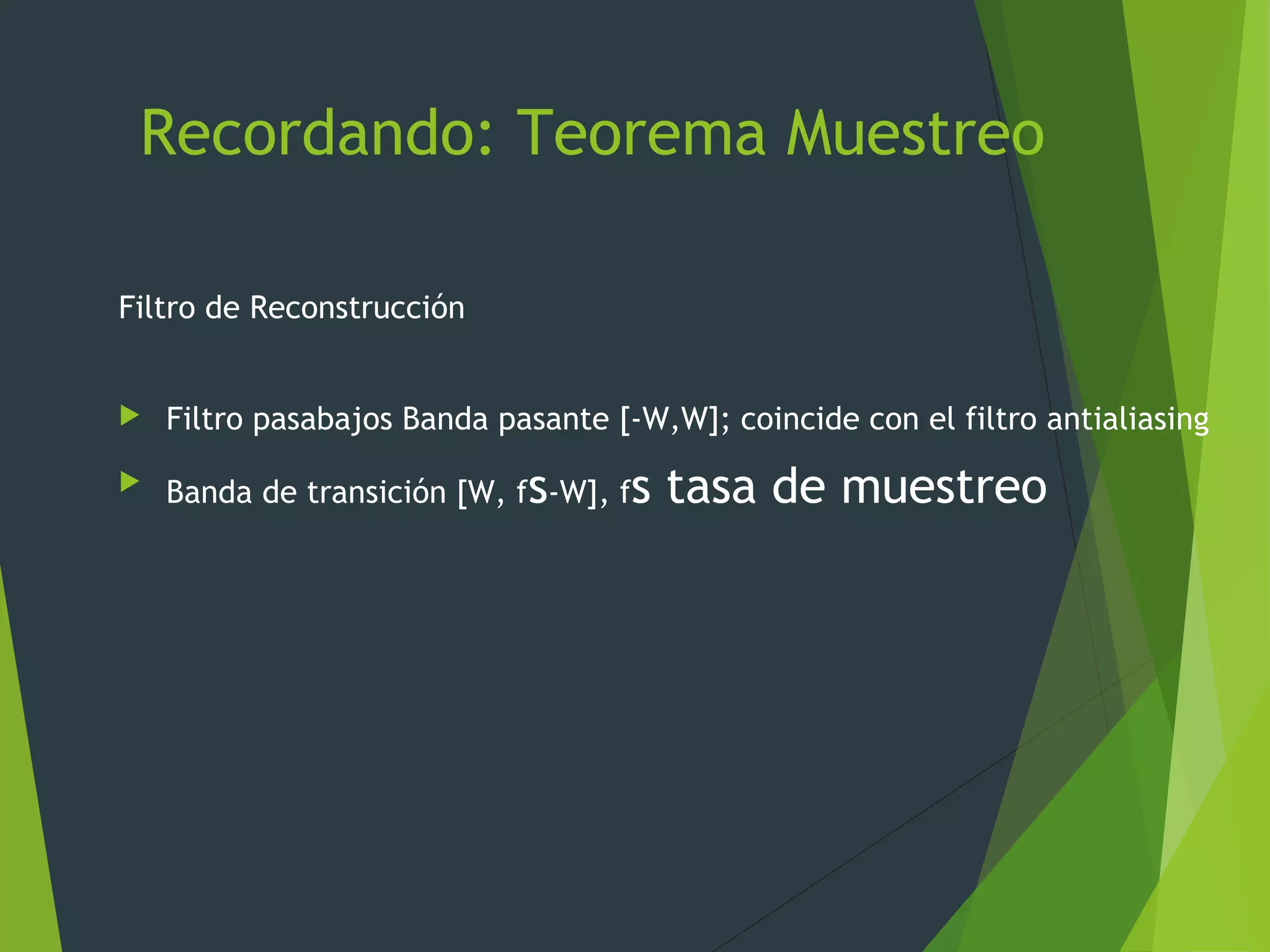

22. Recordando: Teorema Muestreo
Filtro de Reconstrucción
 Filtro pasabajos Banda pasante [-W,W]; coincide con el filtro antialiasing
 Banda de transición [W, fs-W], fs tasa de muestreo

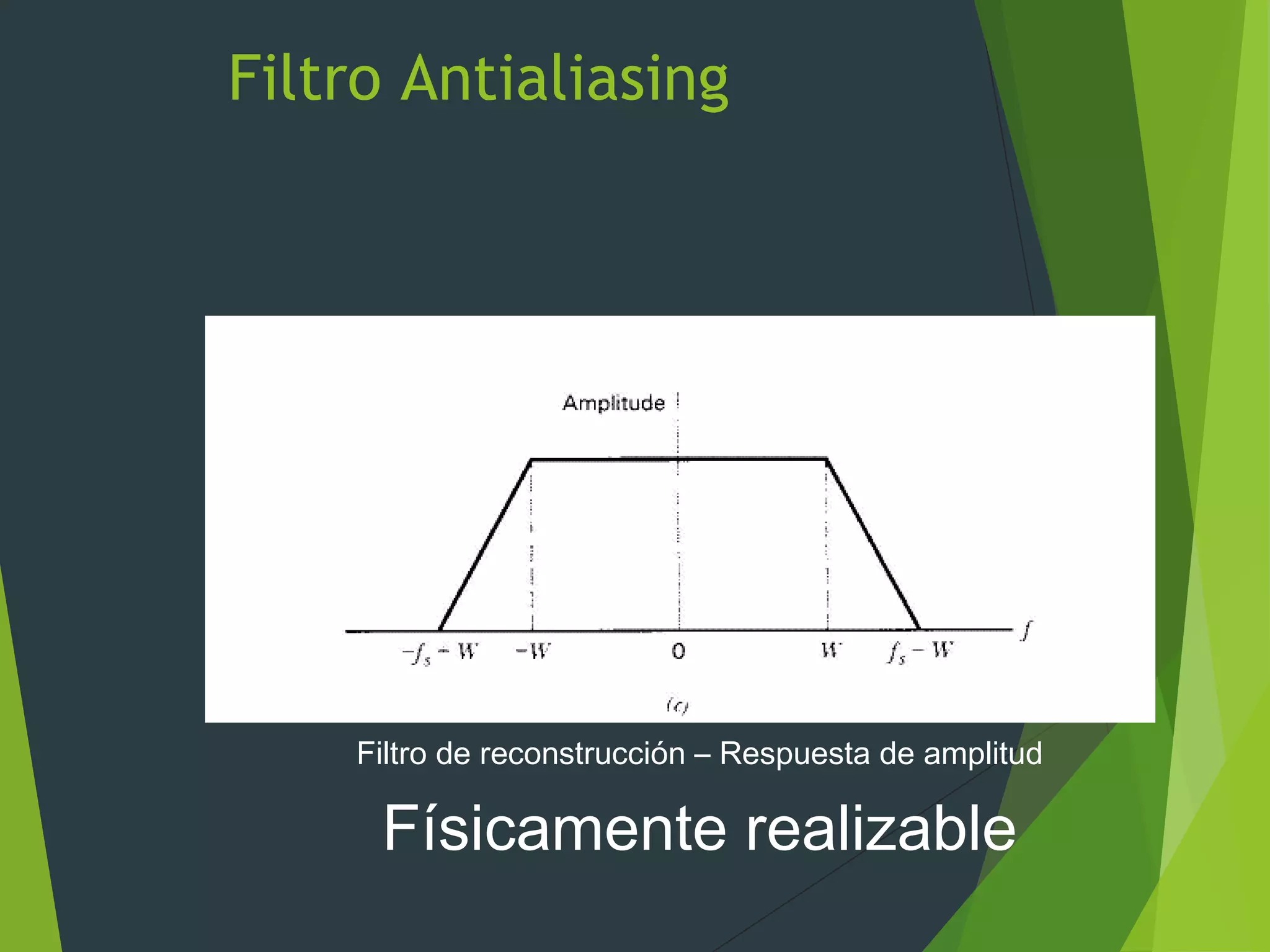

23. Filtro Antialiasing
Filtro de reconstrucción – Respuesta de amplitud
Físicamente realizable

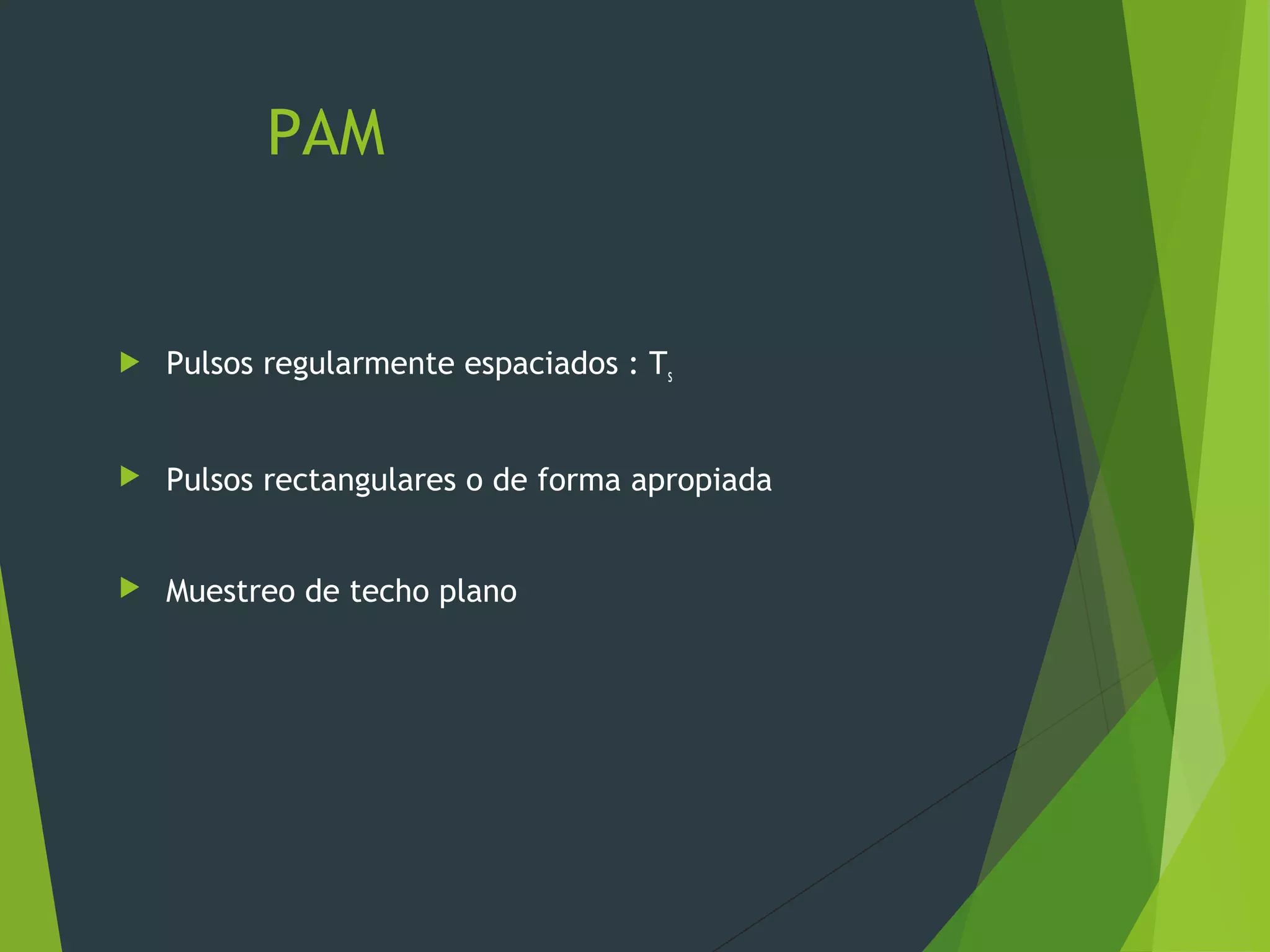

24. PAM
 Pulsos regularmente espaciados : Ts
 Pulsos rectangulares o de forma apropiada
 Muestreo de techo plano

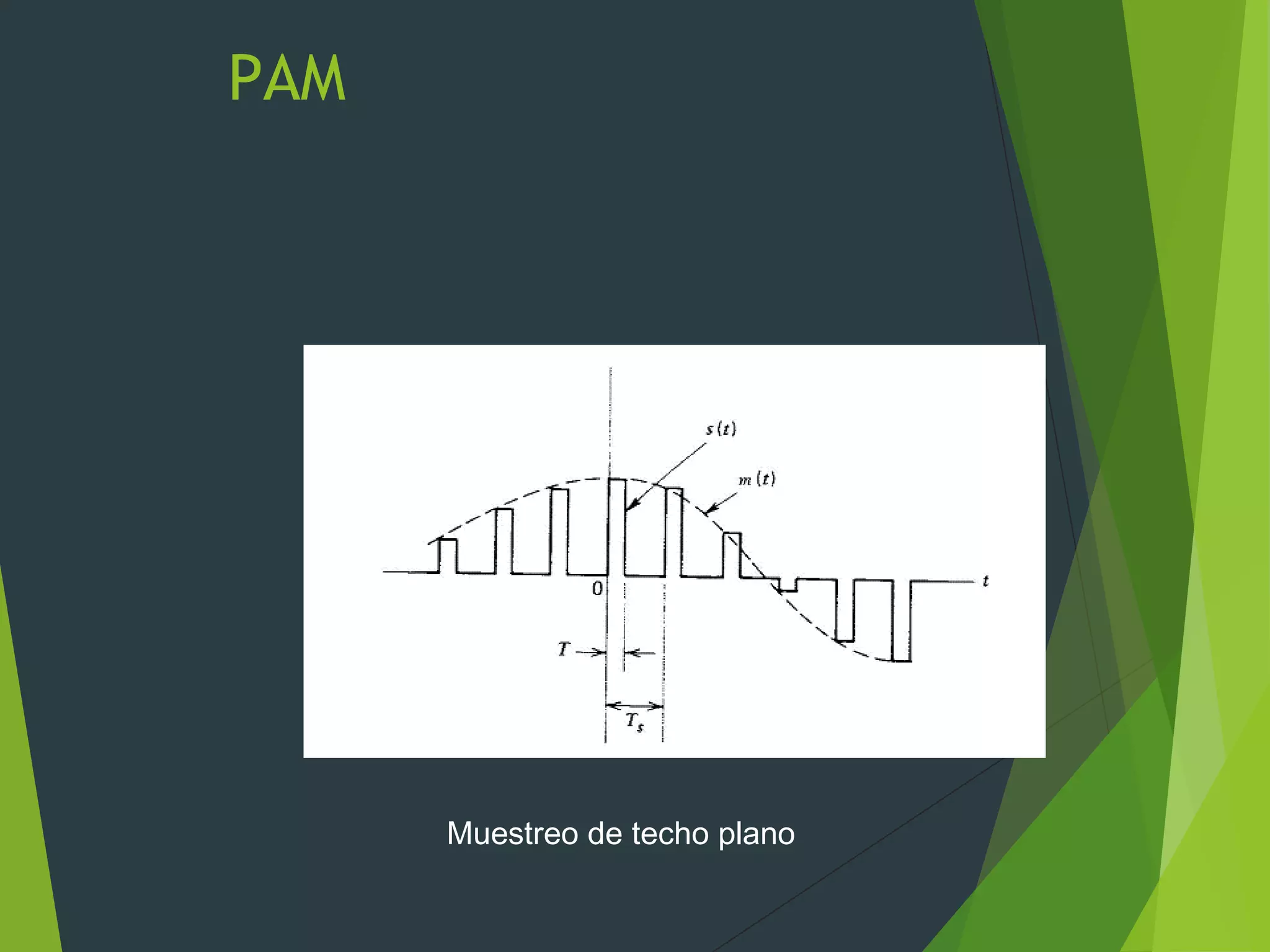

25. PAM
Muestreo de techo plano

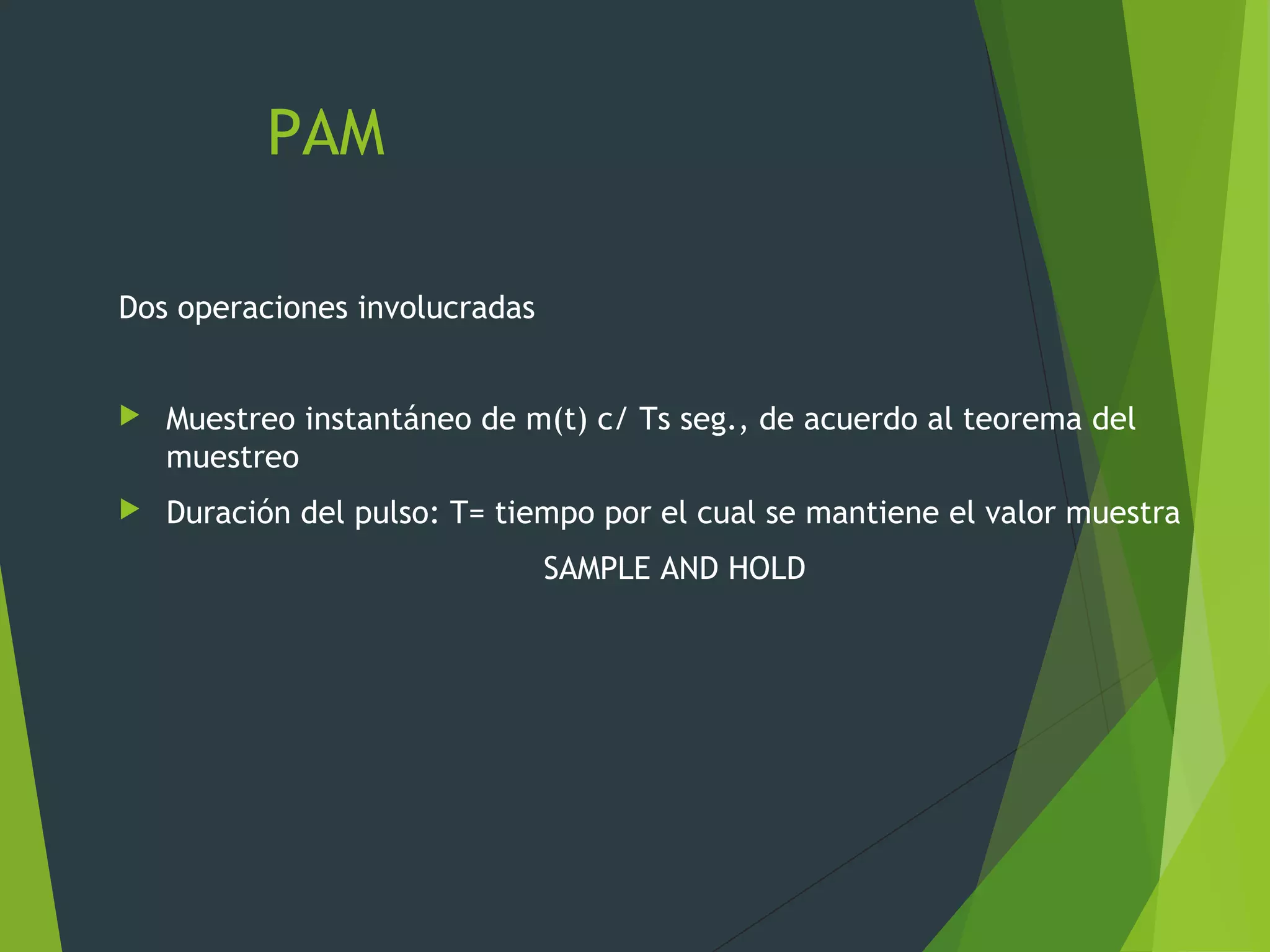

26. PAM
Dos operaciones involucradas
 Muestreo instantáneo de m(t) c/ Ts seg., de acuerdo al teorema del
muestreo
 Duración del pulso: T= tiempo por el cual se mantiene el valor muestra
SAMPLE AND HOLD

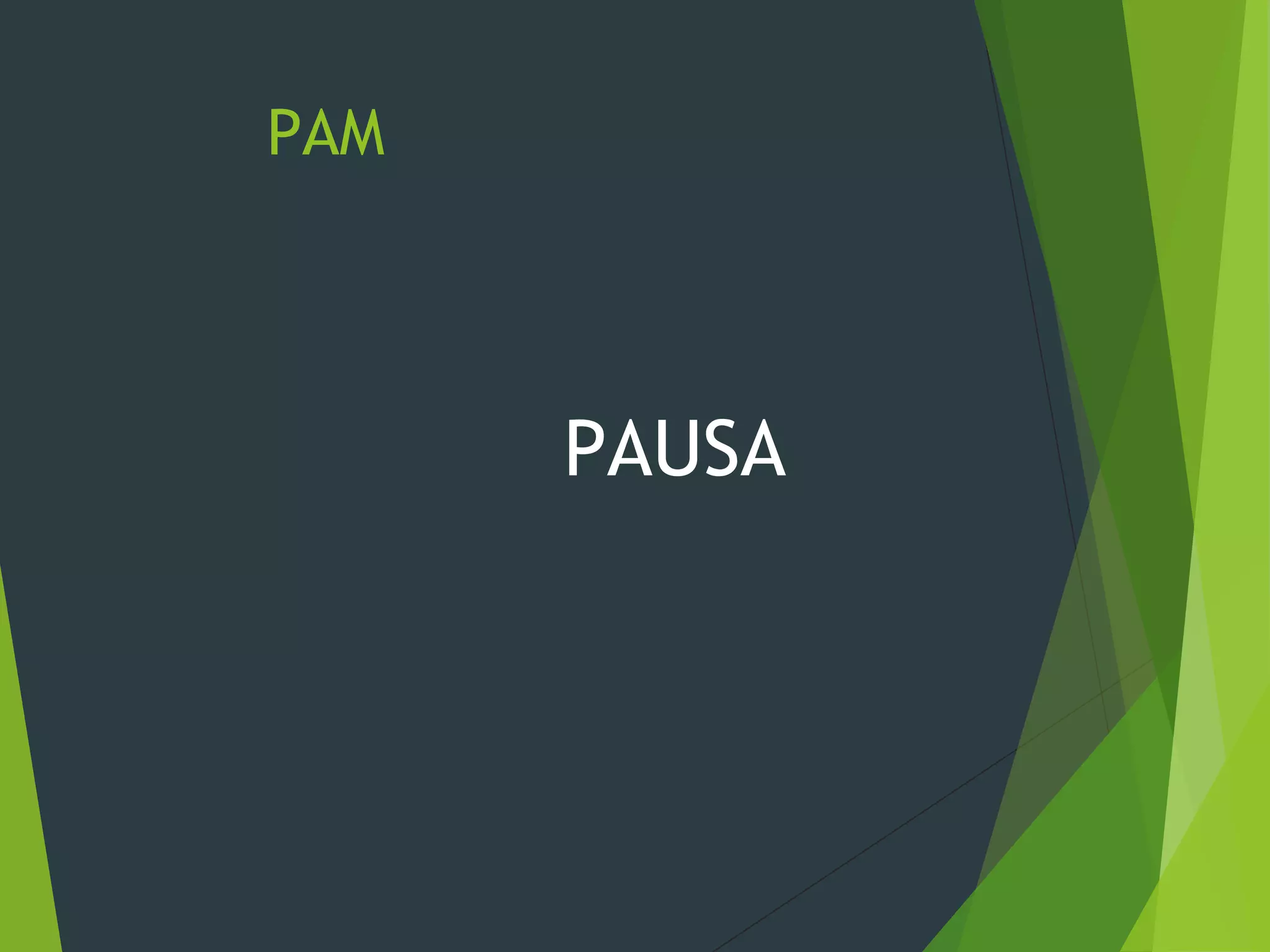

27. PAM
PAUSA

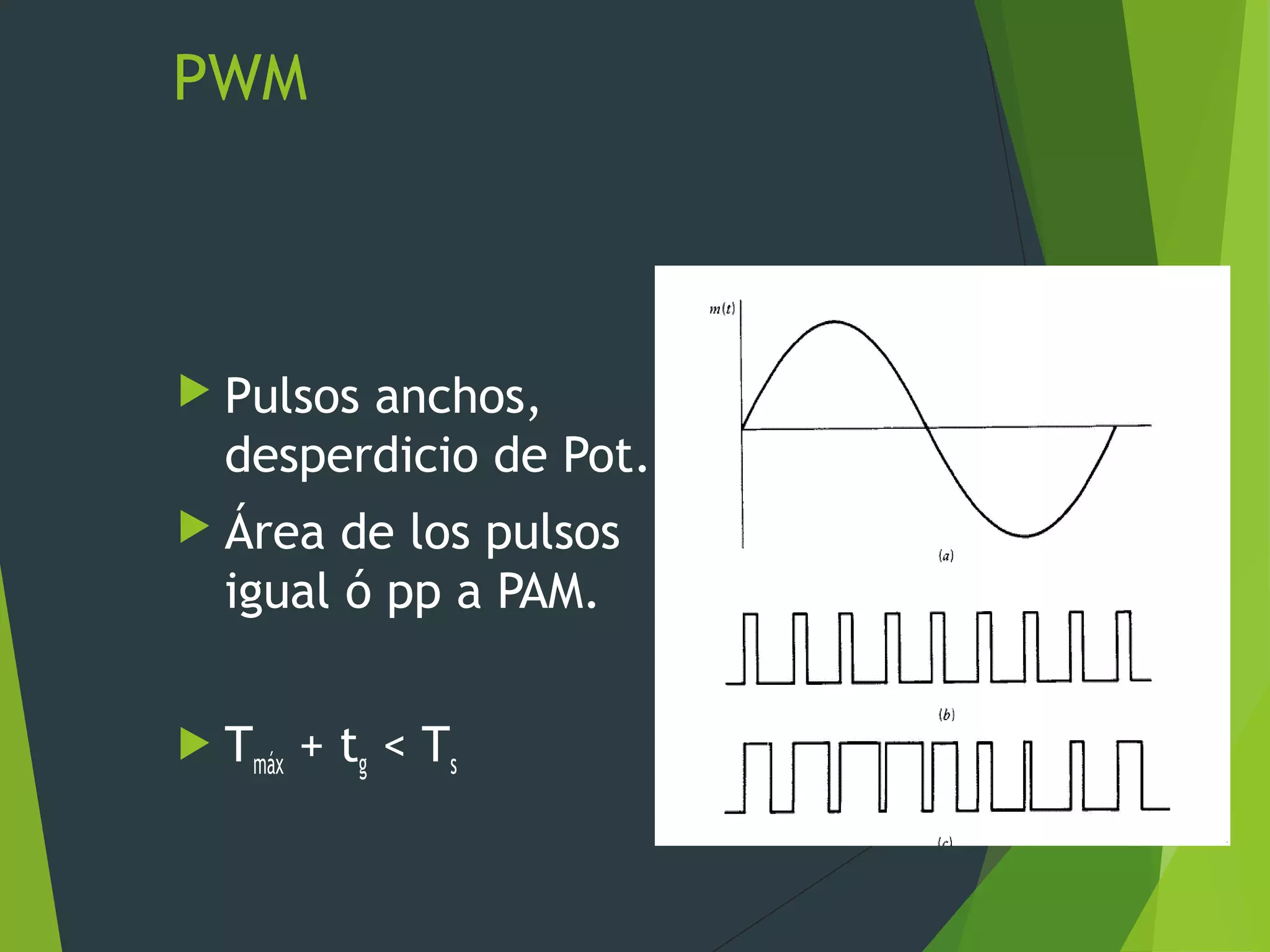

28. PWM
 Pulsos anchos,
desperdicio de Pot.
 Área de los pulsos
igual ó pp a PAM.
 Tmáx + tg < Ts

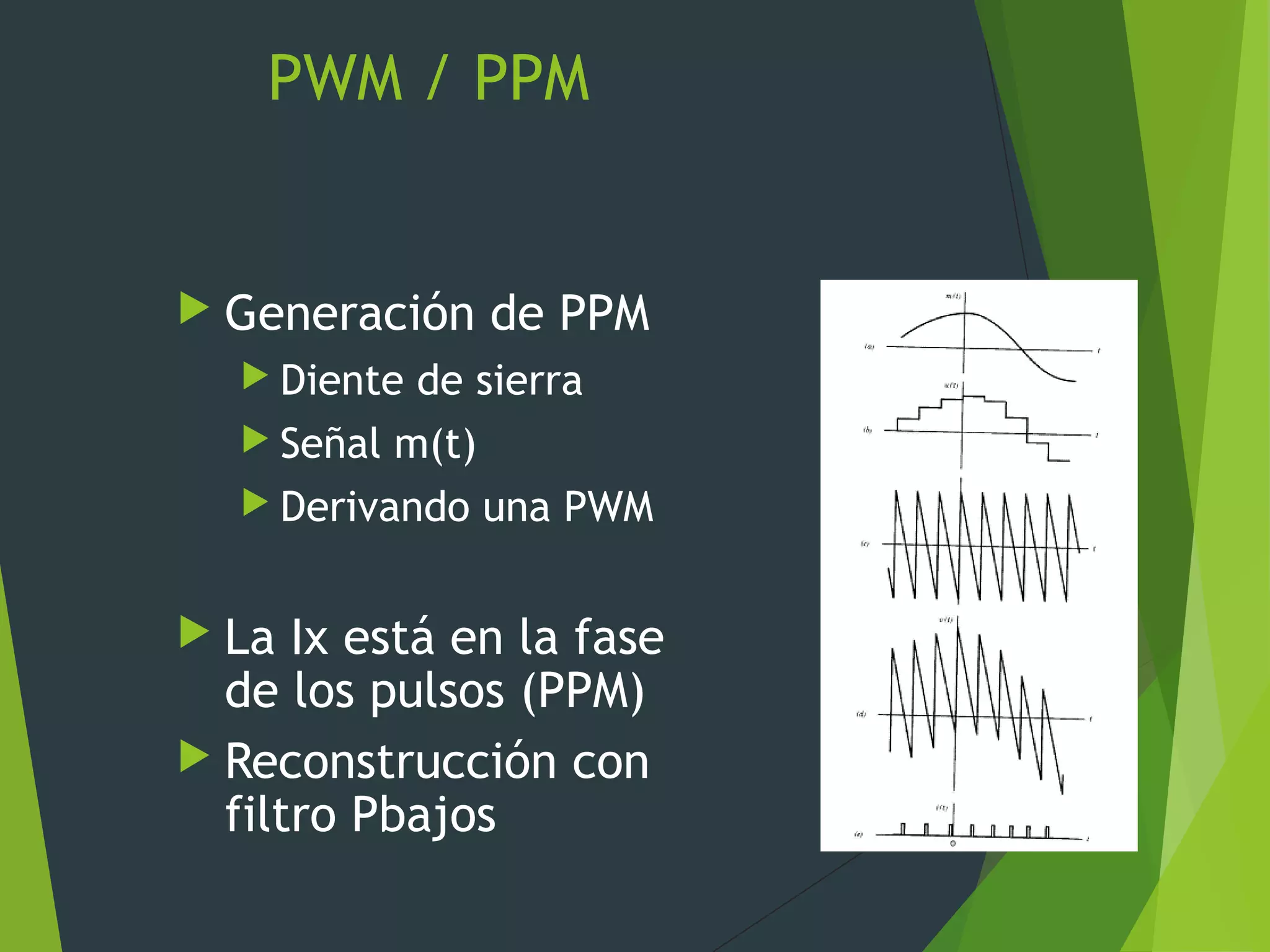

29. PWM / PPM
 Generación de PPM
 Diente de sierra
 Señal m(t)
 Derivando una PWM
 La Ix está en la fase
de los pulsos (PPM)
 Reconstrucción con
filtro Pbajos

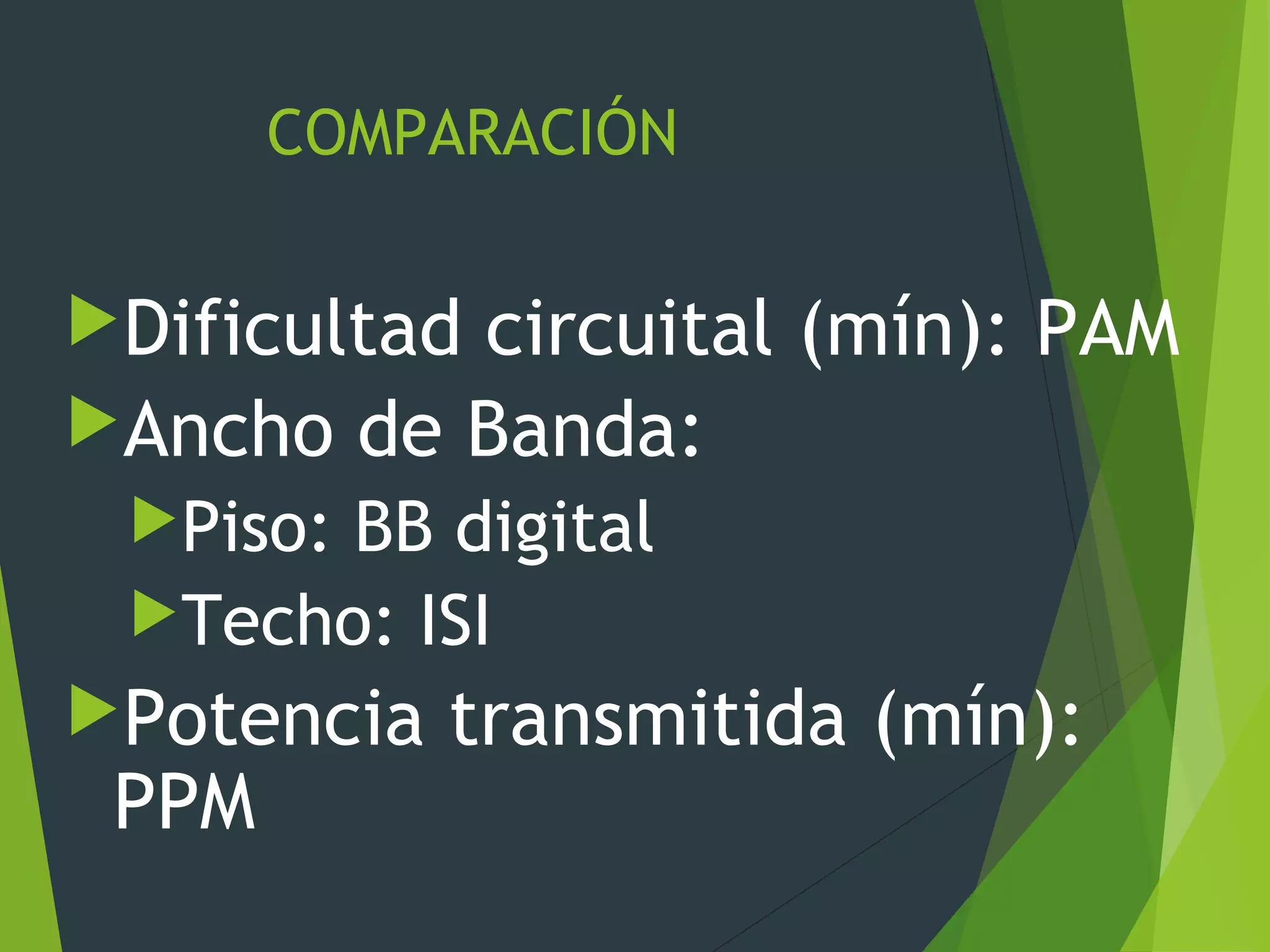

30. COMPARACIÓN
Dificultad circuital (mín): PAM
Ancho de Banda:
Piso: BB digital
Techo: ISI
Potencia transmitida (mín):
PPM

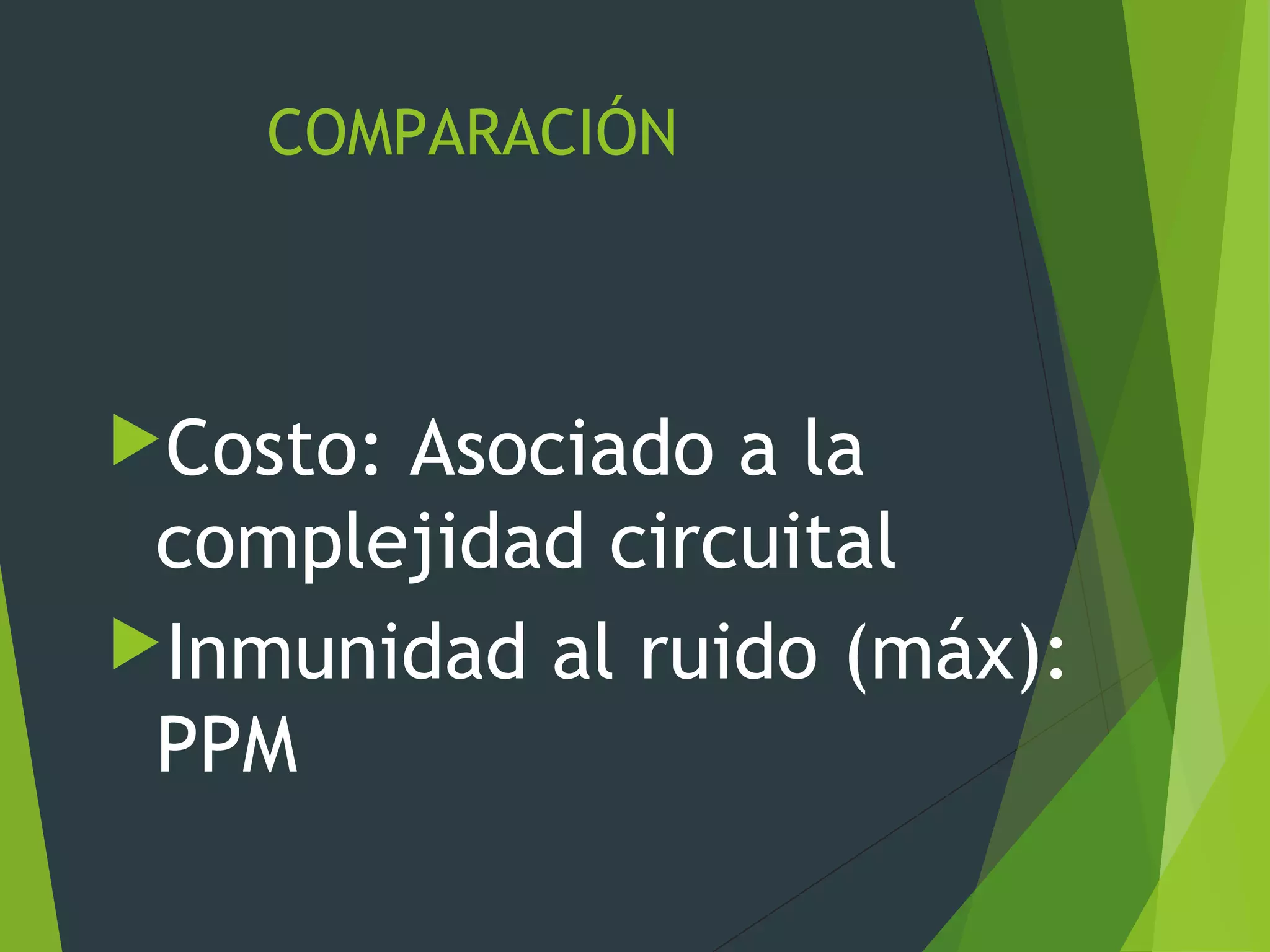

31. COMPARACIÓN
Costo: Asociado a la
complejidad circuital
Inmunidad al ruido (máx):
PPM

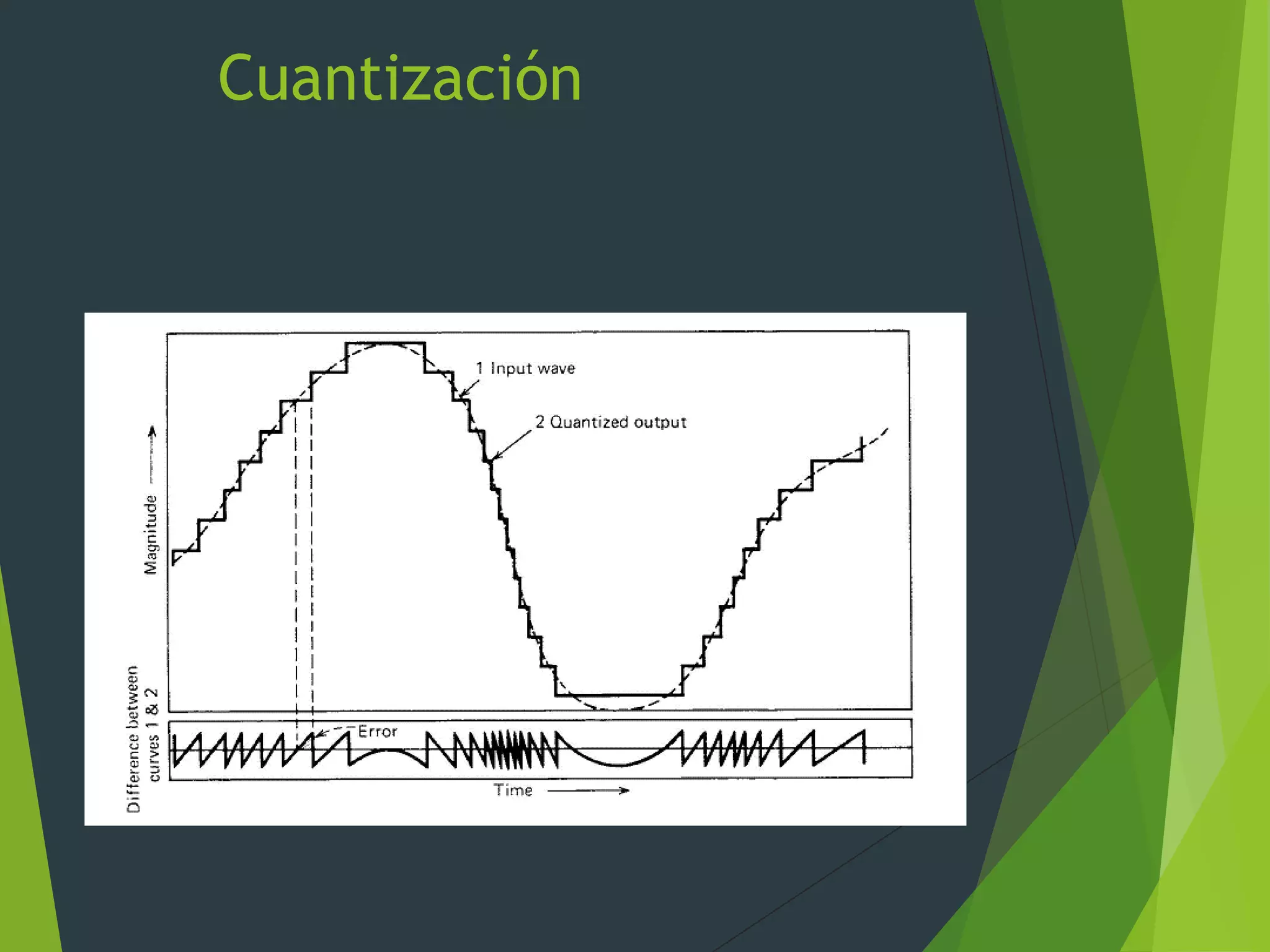

32. Cuantización
