1. TRABAJO COLABORATIVO FASE 1
Andres Camilo Garaviño Jaramillo
Cod: 1070599797
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA “UNAD”
ESCUELA DE CIENCIAS BÁSICAS, TECNOLOGÍA E INGENIERÍA “ECBTI”
CURSO DE REDES LOCALES BÁSICO
GIRARDOT
2015

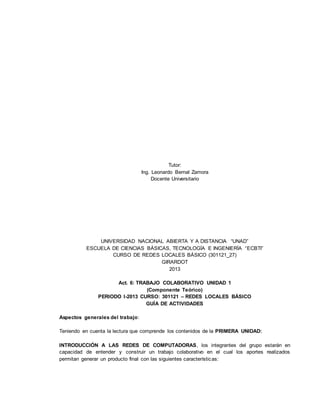

2. Tutor:
Ing. Leonardo Bernal Zamora
Docente Universitario
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA “UNAD”
ESCUELA DE CIENCIAS BÁSICAS, TECNOLOGÍA E INGENIERÍA “ECBTI”
CURSO DE REDES LOCALES BÁSICO (301121_27)
GIRARDOT
2013
Act. 6: TRABAJO COLABORATIVO UNIDAD 1
(Componente Teórico)
PERIODO I-2013 CURSO: 301121 – REDES LOCALES BÁSICO
GUÍA DE ACTIVIDADES
Aspectos generales del trabajo:
Teniendo en cuenta la lectura que comprende los contenidos de la PRIMERA UNIDAD:
INTRODUCCIÓN A LAS REDES DE COMPUTADORAS, los integrantes del grupo estarán en
capacidad de entender y construir un trabajo colaborativo en el cual los aportes realizados
permitan generar un producto final con las siguientes características:

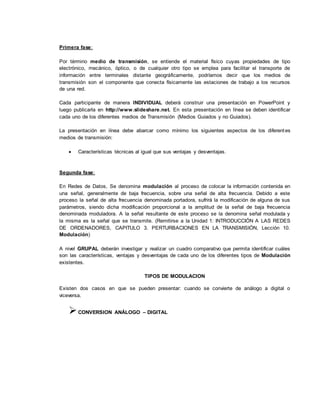

3. Primera fase:
Por término medio de transmisión, se entiende el material físico cuyas propiedades de tipo
electrónico, mecánico, óptico, o de cualquier otro tipo se emplea para facilitar el transporte de
información entre terminales distante geográficamente, podríamos decir que los medios de
transmisión son el componente que conecta físicamente las estaciones de trabajo a los recursos
de una red.
Cada participante de manera INDIVIDUAL deberá construir una presentación en PowerPoint y
luego publicarla en http://www.slideshare.net. En esta presentación en línea se deben identificar
cada uno de los diferentes medios de Transmisión (Medios Guiados y no Guiados).
La presentación en línea debe abarcar como mínimo los siguientes aspectos de los diferentes
medios de transmisión:
 Características técnicas al igual que sus ventajas y desventajas.
Segunda fase:
En Redes de Datos, Se denomina modulación al proceso de colocar la información contenida en
una señal, generalmente de baja frecuencia, sobre una señal de alta frecuencia. Debido a este
proceso la señal de alta frecuencia denominada portadora, sufrirá la modificación de alguna de sus
parámetros, siendo dicha modificación proporcional a la amplitud de la señal de baja frecuencia
denominada moduladora. A la señal resultante de este proceso se la denomina señal modulada y
la misma es la señal que se transmite. (Remitirse a la Unidad 1: INTRODUCCIÓN A LAS REDES
DE ORDENADORES, CAPITULO 3. PERTURBACIONES EN LA TRANSMISIÓN, Lección 10.
Modulación)
A nivel GRUPAL deberán investigar y realizar un cuadro comparativo que permita identificar cuáles
son las características, ventajas y desventajas de cada uno de los diferentes tipos de Modulación
existentes.
TIPOS DE MODULACION
Existen dos casos en que se pueden presentar: cuando se convierte de análogo a digital o
viceversa.
CONVERSION ANÁLOGO – DIGITAL

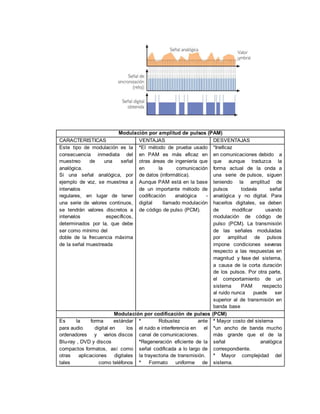

4. Modulación por amplitud de pulsos (PAM)
CARACTERISTICAS VENTAJAS DESVENTAJAS
Este tipo de modulación es la
consecuencia inmediata del
muestreo de una señal
analógica.
Si una señal analógica, por
ejemplo de voz, se muestrea a
intervalos
regulares, en lugar de tener
una serie de valores continuos,
se tendrán valores discretos a
intervalos específicos,
determinados por la, que debe
ser como mínimo del
doble de la frecuencia máxima
de la señal muestreada
*El método de prueba usado
en PAM es más eficaz en
otras áreas de ingeniería que
en la comunicación
de datos (informática).
Aunque PAM está en la base
de un importante método de
codificación analógica -
digital llamado modulación
de código de pulso (PCM).
*Ineficaz
en comunicaciones debido a
que aunque traduzca la
forma actual de la onda a
una serie de pulsos, siguen
teniendo la amplitud de
pulsos todavía señal
analógica y no digital. Para
hacerlos digitales, se deben
de modificar usando
modulación de código de
pulso (PCM). La transmisión
de las señales moduladas
por amplitud de pulsos
impone condiciones severas
respecto a las respuestas en
magnitud y fase del sistema,
a causa de la corta duración
de los pulsos. Por otra parte,
el comportamiento de un
sistema PAM respecto
al ruido nunca puede ser
superior al de transmisión en
banda base
Modulación por codificación de pulsos (PCM)
Es la forma estándar
para audio digital en los
ordenadores y varios discos
Blu-ray , DVD y discos
compactos formatos, así como
otras aplicaciones digitales
tales como teléfonos
* Robustez ante
el ruido e interferencia en el
canal de comunicaciones.
*Regeneración eficiente de la
señal codificada a lo largo de
la trayectoria de transmisión.
* Formato uniforme de
* Mayor costo del sistema
*un ancho de banda mucho
màs grande que el de la
señal analògica
correspondiente.
* Mayor complejidad del
sistema.

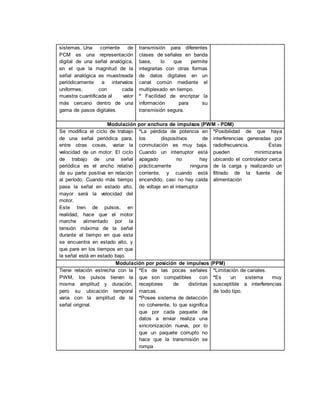

5. sistemas. Una corriente de
PCM es una representación
digital de una señal analógica,
en el que la magnitud de la
señal analógica es muestreada
periódicamente a intervalos
uniformes, con cada
muestra cuantificada al valor
más cercano dentro de una
gama de pasos digitales.
transmisión para diferentes
clases de señales en banda
base, lo que permite
integrarlas con otras formas
de datos digitales en un
canal común mediante el
multiplexado en tiempo.
* Facilidad de encriptar la
información para su
transmisión segura.
Modulación por anchura de impulsos (PWM - PDM)
Se modifica el ciclo de trabajo
de una señal periódica para,
entre otras cosas, variar la
velocidad de un motor. El ciclo
de trabajo de una señal
periódica es el ancho relativo
de su parte positiva en relación
al período. Cuando más tiempo
pase la señal en estado alto,
mayor será la velocidad del
motor.
Este tren de pulsos, en
realidad, hace que el motor
marche alimentado por la
tensión máxima de la señal
durante el tiempo en que esta
se encuentra en estado alto, y
que pare en los tiempos en que
la señal está en estado bajo.
*La pérdida de potencia en
los dispositivos de
conmutación es muy baja.
Cuando un interruptor está
apagado no hay
prácticamente ninguna
corriente, y cuando está
encendido, casi no hay caída
de voltaje en el interruptor
*Posibilidad de que haya
interferencias generadas por
radiofrecuencia. Éstas
pueden minimizarse
ubicando el controlador cerca
de la carga y realizando un
filtrado de la fuente de
alimentación
Modulación por posición de impulsos (PPM)
Tiene relación estrecha con la
PWM, los pulsos tienen la
misma amplitud y duración,
pero su ubicación temporal
varia con la amplitud de la
señal original.
*Es de las pocas señales
que son compatibles con
receptores de distintas
marcas.
*Posee sistema de detección
no coherente, lo que significa
que por cada paquete de
datos a enviar realiza una
sincronización nueva, por lo
que un paquete corrupto no
hace que la transmisión se
rompa
*Limitación de canales.
*Es un sistema muy
susceptible a interferencias
de todo tipo.

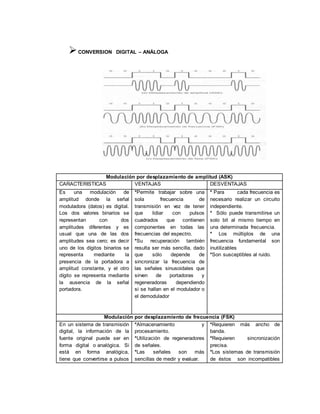

6. CONVERSION DIGITAL – ANÁLOGA
Modulación por desplazamiento de amplitud (ASK)
CARACTERISTICAS VENTAJAS DESVENTAJAS
Es una modulación de
amplitud donde la señal
moduladora (datos) es digital.
Los dos valores binarios se
representan con dos
amplitudes diferentes y es
usual que una de las dos
amplitudes sea cero; es decir
uno de los dígitos binarios se
representa mediante la
presencia de la portadora a
amplitud constante, y el otro
dígito se representa mediante
la ausencia de la señal
portadora.
*Permite trabajar sobre una
sola frecuencia de
transmisión en vez de tener
que lidiar con pulsos
cuadrados que contienen
componentes en todas las
frecuencias del espectro.
*Su recuperación también
resulta ser más sencilla, dado
que sólo depende de
sincronizar la frecuencia de
las señales sinusoidales que
sirven de portadoras y
regeneradoras dependiendo
si se hallan en el modulador o
el demodulador
* Para cada frecuencia es
necesario realizar un circuito
independiente.
* Sólo puede transmitirse un
solo bit al mismo tiempo en
una determinada frecuencia.
* Los múltiplos de una
frecuencia fundamental son
inutilizables
*Son susceptibles al ruido.
Modulación por desplazamiento de frecuencia (FSK)
En un sistema de transmisión
digital, la información de la
fuente original puede ser en
forma digital o analógica. Si
está en forma analógica,
tiene que convertirse a pulsos
*Almacenamiento y
procesamiento.
*Utilización de regeneradores
de señales.
*Las señales son más
sencillas de medir y evaluar.
*Requieren más ancho de
banda.
*Requieren sincronización
precisa.
*Los sistemas de transmisión
de éstos son incompatibles

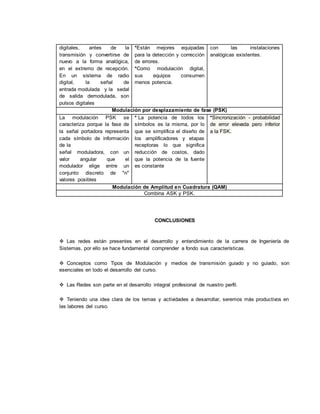

7. digitales, antes de la
transmisión y convertirse de
nuevo a la forma analógica,
en el extremo de recepción.
En un sistema de radio
digital, la señal de
entrada modulada y la sedal
de salida demodulada, son
pulsos digitales
*Están mejores equipadas
para la detección y corrección
de errores.
*Como modulación digital,
sus equipos consumen
menos potencia.
con las instalaciones
analógicas existentes.
Modulación por desplazamiento de fase (PSK)
La modulación PSK se
caracteriza porque la fase de
la señal portadora representa
cada símbolo de información
de la
señal moduladora, con un
valor angular que el
modulador elige entre un
conjunto discreto de "n"
valores posibles
* La potencia de todos los
símbolos es la misma, por lo
que se simplifica el diseño de
los amplificadores y etapas
receptoras lo que significa
reducción de costos, dado
que la potencia de la fuente
es constante
*Sincronización - probabilidad
de error elevada pero inferior
a la FSK.
Modulación de Amplitud en Cuadratura (QAM)
Combina ASK y PSK.
CONCLUSIONES
 Las redes están presentes en el desarrollo y entendimiento de la carrera de Ingeniería de
Sistemas, por ello se hace fundamental comprender a fondo sus características.
 Conceptos como Tipos de Modulación y medios de transmisión guiado y no guiado, son
esenciales en todo el desarrollo del curso.
 Las Redes son parte en el desarrollo integral profesional de nuestro perfil.
 Teniendo una idea clara de los temas y actividades a desarrollar, seremos más productivos en
las labores del curso.

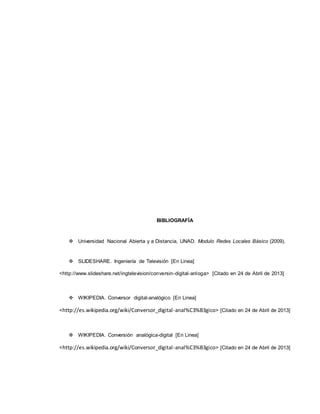

8. BIBLIOGRAFÍA
 Universidad Nacional Abierta y a Distancia, UNAD. Modulo Redes Locales Básico (2009).
 SLIDESHARE. Ingeniería de Televisión [En Linea]
<http://www.slideshare.net/ingtelevision/conversin-digital-anloga> [Citado en 24 de Abril de 2013]
 WIKIPEDIA. Conversor digital-analógico [En Linea]
<http://es.wikipedia.org/wiki/Conversor_digital-anal%C3%B3gico> [Citado en 24 de Abril de 2013]
 WIKIPEDIA. Conversión analógica-digital [En Linea]
<http://es.wikipedia.org/wiki/Conversor_digital-anal%C3%B3gico> [Citado en 24 de Abril de 2013]
