Poleas

1. Movimiento Circular Uniforme
Sistemas de transmisión de poleas con correa
Física III Medio

2. Poleas
• Mecanismo para levantar o mover cosas pesadas que
consiste en una rueda suspendida, que gira
alrededor de un eje con un canal o garganta en su
borde por donde se hace pasar una cuerda o cadena.
• Rueda plana que gira sobre su eje y sirve para
transmitir movimiento en un mecanismo por medio
de una correa.

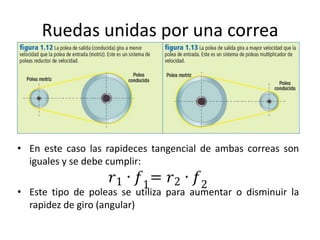

3. Ruedas unidas por una correa
• En este caso las rapideces tangencial de ambas correas son
iguales y se debe cumplir:
• Este tipo de poleas se utiliza para aumentar o disminuir la
rapidez de giro (angular)

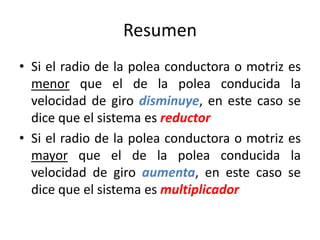

4. Resumen
• Si el radio de la polea conductora o motriz es
menor que el de la polea conducida la
velocidad de giro disminuye, en este caso se
dice que el sistema es reductor
• Si el radio de la polea conductora o motriz es
mayor que el de la polea conducida la
velocidad de giro aumenta, en este caso se
dice que el sistema es multiplicador

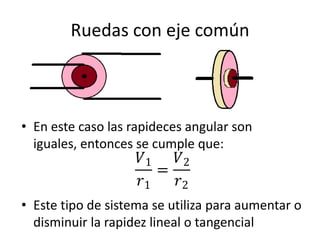

5. Ruedas con eje común
• En este caso las rapideces angular son
iguales, entonces se cumple que:
• Este tipo de sistema se utiliza para aumentar o
disminuir la rapidez lineal o tangencial

6. Resumen
