1. República Bolivariana de Venezuela
Instituto Universitario de Tecnología
“Antonio José de Sucre”
Extensión Maracay
Sistema de Comunicación
Señal AM y FM
Integrante
José Rodríguez
20.988.986
Maracay 09 de julio de 2013

2. ¿Señales de AM y de FM?
Hay dos formas de modular la onda portadora de las señales eléctricas: la
modulación de amplitud (AM) o la modulación de frecuencia (FM). La
primera modifica el grado de ondulación de la onda portadora, y las
señales de frecuencia modulada alteran el número de veces por segundo
que ondula la onda portadora.
Las señales de AM están más expuestas a interferencias eléctricas, las
que producen el ruido llamado estática. Las señales de FM no permiten la
estática, pero sólo se propagan en línea recta.
¿Las bandas de onda de AM y FM?
La modulación de amplitud sirve para la radiodifusión de largo alcance, en
longitudes de onda de entre 1 000 y 2 000 m. Estas ondas llegan a viajar
miles de kilómetros desde su punto de origen, ya que se reflejan en la
ionosfera, una capa electrificada de la atmósfera, situada entre 130 y 160
km por encima del planeta. Estas ondas se difunden a grandes distancias
debido a la reflexión múltiple entre el suelo y la atmósfera. Las señales de
AM se difunden en tres bandas de onda: larga (1 0002 000 m), media
(187577 m) y corta (10100 m).
Las bandas de onda de FM incluyen la frecuencia muy alta (VHF), de
entre 87 y 108 MHz (vea pág. siguiente). La VHF se emplea en radios de
la policía, de los taxis y los de banda civil. La frecuencia ultra alta (UHF),
de entre 450 y 855 MHz, se emplea en la televisión. Las microondas
mantienen longitudes de menos de 30 cm. Los radares y los satélites de
comunicaciones funcionan con microondas de frecuencias su peraltas de
3 a 30 gigahertz (GHz).

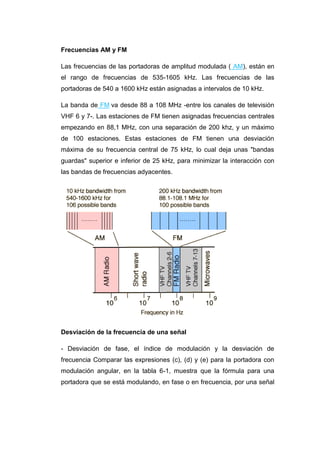

3. Frecuencias AM y FM
Las frecuencias de las portadoras de amplitud modulada ( AM), están en
el rango de frecuencias de 535-1605 kHz. Las frecuencias de las
portadoras de 540 a 1600 kHz están asignadas a intervalos de 10 kHz.
La banda de FM va desde 88 a 108 MHz -entre los canales de televisión
VHF 6 y 7-. Las estaciones de FM tienen asignadas frecuencias centrales
empezando en 88,1 MHz, con una separación de 200 khz, y un máximo
de 100 estaciones. Estas estaciones de FM tienen una desviación
máxima de su frecuencia central de 75 kHz, lo cual deja unas "bandas
guardas" superior e inferior de 25 kHz, para minimizar la interacción con
las bandas de frecuencias adyacentes.
Desviación de la frecuencia de una señal
- Desviación de fase, el índice de modulación y la desviación de
frecuencia Comparar las expresiones (c), (d) y (e) para la portadora con
modulación angular, en la tabla 6-1, muestra que la fórmula para una
portadora que se está modulando, en fase o en frecuencia, por una señal

4. modulante de frecuencia única, puede escribirse en forma general
modificando la ecuación 6-1 de la siguiente manera:
y(t) = Vccos[ct+ m cos (mt)] (6-10)
en donde m cos(mt) = desviación de fase instantánea, (t)
Cuando la señal modulante es una sinusoide de frecuencia única, es
evidente, en la ecuación 6-10, que e ángulo de fase de la portadora varía
de su valor no modulada bajo un enfoque de sinusoidal única. En la
ecuación 6-10, m representa la máxima desviación de. fase, en radianes,
para una portadora modulada en fase. La máxima desviación de fase se
llama índice de modulación. Una diferencia importante, entre la
modulación en frecuencia y fase, es la manera en que se define el índice
de modulación. Para PM, el índice de modulación es proporcional a la
amplitud de la señal modulante, independientemente de su frecuencia. El
índice de modulación para una portadora de fase modulada se muestra
matemáticamente como
m = KVm radianes (6-11)
en donde Vm = voltaje pico de la señal modulante (voltios)
KVm, = desviación pico de fase (radianes)
Para una portadora modulada en frecuencia, el índice de modulación es
directamente proporcional a la amplitud de la señal modulante e
inversamente proporcional a su frecuencia y se muestra
matemáticamente como
en donde K1 Vm = desviación de frecuencia (radian/segundo)
K1Vm/2 =desviación de frecuencia (hertz)
De la ecuación 6-12b, puede observarse que con FM el índice de
modulación es una relación sin unidad y se utiliza sólo para describir la
profundidad de la modulación lograda para una señal modulada en

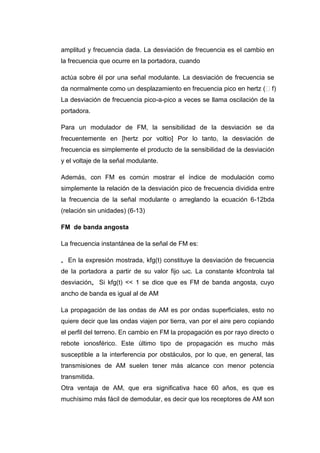

5. amplitud y frecuencia dada. La desviación de frecuencia es el cambio en
la frecuencia que ocurre en la portadora, cuando
actúa sobre él por una señal modulante. La desviación de frecuencia se
da normalmente como un desplazamiento en frecuencia pico en hertz (f)
La desviación de frecuencia pico-a-pico a veces se llama oscilación de la
portadora.
Para un modulador de FM, la sensibilidad de la desviación se da
frecuentemente en [hertz por voltio] Por lo tanto, la desviación de
frecuencia es simplemente el producto de la sensibilidad de la desviación
y el voltaje de la señal modulante.
Además, con FM es común mostrar el índice de modulación como
simplemente la relación de la desviación pico de frecuencia dividida entre
la frecuencia de la señal modulante o arreglando la ecuación 6-12bda
(relación sin unidades) (6-13)
FM de banda angosta
La frecuencia instantánea de la señal de FM es:
„ En la expresión mostrada, kfg(t) constituye la desviación de frecuencia
de la portadora a partir de su valor fijo ωc. La constante kfcontrola tal
desviación„ Si kfg(t) << 1 se dice que es FM de banda angosta, cuyo
ancho de banda es igual al de AM
La propagación de las ondas de AM es por ondas superficiales, esto no
quiere decir que las ondas viajen por tierra, van por el aire pero copiando
el perfil del terreno. En cambio en FM la propagación es por rayo directo o
rebote ionosférico. Este último tipo de propagación es mucho más
susceptible a la interferencia por obstáculos, por lo que, en general, las
transmisiones de AM suelen tener más alcance con menor potencia
transmitida.
Otra ventaja de AM, que era significativa hace 60 años, es que es
muchísimo más fácil de demodular, es decir que los receptores de AM son

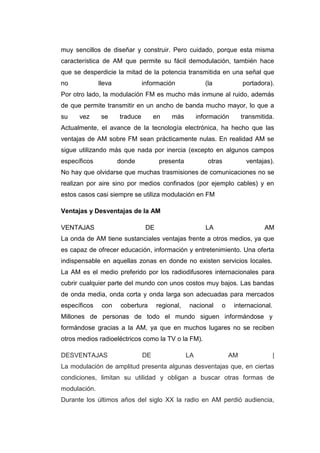

6. muy sencillos de diseñar y construir. Pero cuidado, porque esta misma
característica de AM que permite su fácil demodulación, también hace
que se desperdicie la mitad de la potencia transmitida en una señal que
no lleva información (la portadora).
Por otro lado, la modulación FM es mucho más inmune al ruido, además
de que permite transmitir en un ancho de banda mucho mayor, lo que a
su vez se traduce en más información transmitida.
Actualmente, el avance de la tecnología electrónica, ha hecho que las
ventajas de AM sobre FM sean prácticamente nulas. En realidad AM se
sigue utilizando más que nada por inercia (excepto en algunos campos
específicos donde presenta otras ventajas).
No hay que olvidarse que muchas trasmisiones de comunicaciones no se
realizan por aire sino por medios confinados (por ejemplo cables) y en
estos casos casi siempre se utiliza modulación en FM
Ventajas y Desventajas de la AM
VENTAJAS DE LA AM
La onda de AM tiene sustanciales ventajas frente a otros medios, ya que
es capaz de ofrecer educación, información y entretenimiento. Una oferta
indispensable en aquellas zonas en donde no existen servicios locales.
La AM es el medio preferido por los radiodifusores internacionales para
cubrir cualquier parte del mundo con unos costos muy bajos. Las bandas
de onda media, onda corta y onda larga son adecuadas para mercados
específicos con cobertura regional, nacional o internacional.
Millones de personas de todo el mundo siguen informándose y
formándose gracias a la AM, ya que en muchos lugares no se reciben
otros medios radioeléctricos como la TV o la FM).
DESVENTAJAS DE LA AM |
La modulación de amplitud presenta algunas desventajas que, en ciertas
condiciones, limitan su utilidad y obligan a buscar otras formas de
modulación.
Durante los últimos años del siglo XX la radio en AM perdió audiencia,

7. pues los oyentes han preferido las emisoras locales en FM, que ofrecen
sonido en estéreo de buena calidad.
La desventaja principal de la modulación de amplitud estriba en que la
afectan fácilmente diversos fenómenos atmosféricos (estática), señales
electrónicas con frecuencias parecidas y las interferencias ocasionadas
por los aparatos eléctricos tales como motores y generadores.
Todos estos ruidos tienden a modular en amplitud la portadora, del mismo
modo que lo hace su propia señal moduladora. Por lo tanto se convierten
en parte de la señal modulada y subsisten en ella durante todo el proceso
de demodulación.
Después de la demodulación se manifiestan como ruido o distorsión, que
si es bastante fuerte, puede sobreponerse a toda la información y hacer
completamente inaprovechable la señal desmodulada. Aun si aquellos no
son tan acentuados como para tapar parte de la información, sí pueden
ser extremadamente molestos

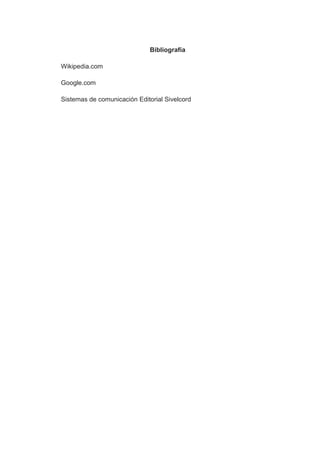

8. Bibliografía
Wikipedia.com
Google.com
Sistemas de comunicación Editorial Sivelcord
