1. MULTIVIBRADOR ASTABLE
POR:
Bibiana del C. Hdez. Hdez.
Teresa de Jesús Esteban de la Cruz
Laura Benitez Pérez
Joaquín Sibilla Ascensio
CARRERA:
Ingeniería en Mecatrónica
MATERIA:
Electrónica de Potencia
CUATRIMESTRE Y GRUPO:
Cuatrimestre Enero – Abril 2012
Grupo M1-4-2012-04
CATEDRÁTICO:
Ing. Enrique Pecero Covarrubia
Villahermosa, Tab., 10 de Abril del 2012.

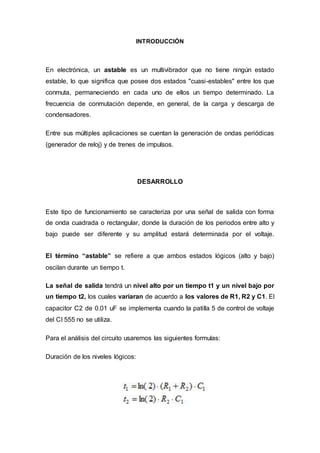

2. INTRODUCCIÓN
En electrónica, un astable es un multivibrador que no tiene ningún estado
estable, lo que significa que posee dos estados "cuasi-estables" entre los que
conmuta, permaneciendo en cada uno de ellos un tiempo determinado. La
frecuencia de conmutación depende, en general, de la carga y descarga de
condensadores.
Entre sus múltiples aplicaciones se cuentan la generación de ondas periódicas
(generador de reloj) y de trenes de impulsos.
DESARROLLO
Este tipo de funcionamiento se caracteriza por una señal de salida con forma
de onda cuadrada o rectangular, donde la duración de los periodos entre alto y
bajo puede ser diferente y su amplitud estará determinada por el voltaje.
El término “astable” se refiere a que ambos estados lógicos (alto y bajo)
oscilan durante un tiempo t.
La señal de salida tendrá un nivel alto por un tiempo t1 y un nivel bajo por
un tiempo t2, los cuales variaran de acuerdo a los valores de R1, R2 y C1. El
capacitor C2 de 0.01 uF se implementa cuando la patilla 5 de control de voltaje
del CI 555 no se utiliza.
Para el análisis del circuito usaremos las siguientes formulas:
Duración de los niveles lógicos:

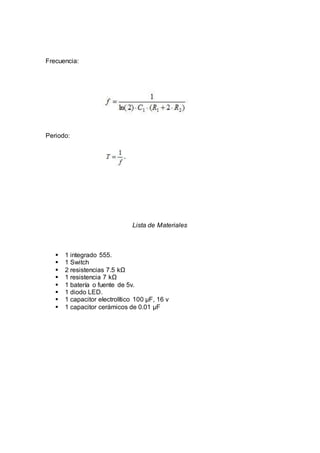

3. Frecuencia:
Periodo:
Lista de Materiales
 1 integrado 555.
 1 Switch
 2 resistencias 7.5 kΩ
 1 resistencia 7 kΩ
 1 batería o fuente de 5v.
 1 diodo LED.
 1 capacitor electrolítico 100 µF, 16 v
 1 capacitor cerámicos de 0.01 µF

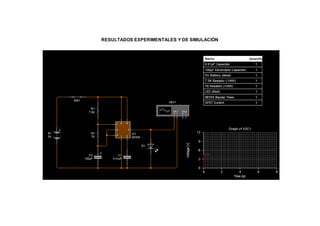

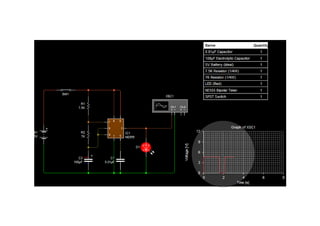

4. RESULTADOS EXPERIMENTALES Y DE SIMULACIÓN

6. Por medio de las fórmulas anteriormente dadas, podemos decir que:
La duración de los niveles lógicos de la señal de salida es:
Para t1 = 1.032 s
Para t2 = 0.569 s
La frecuencia es de 0.625 Hz.
Y el periodo es de 1.6
Por lo que el LED, aproximadamente estará encendido un segundo y apagado
medio segundo durante un número de ciclos determinado por el diseñador del
circuito.
CONLUSIONES
Este tipo de funcionamiento del temporizador 555 se caracteriza por una
salida con forma de onda cuadrada (o rectangular) continua de ancho
predefinido por el diseñador del circuito y que se repite en forma continua.
Hay que recordar que el período es el tiempo que dura la señal, desde un
punto cualquiera en la forma de onda de la salida hasta que éste se vuelve a
repetir.
