Este documento describe el diseño de un sumador binario de 1 bit con acarreo. Presenta la tabla de verdad del sumador que muestra las 8 posibles entradas y salidas. Explica que el diseño se conoce como sumador completo y que contiene una entrada adicional (Cin) para considerar el acarreo de operaciones anteriores de suma. Indica que un sumador completo se puede construir con dos semi-sumadores y una compuerta OR y muestra la figura y tabla de verdad del sumador.

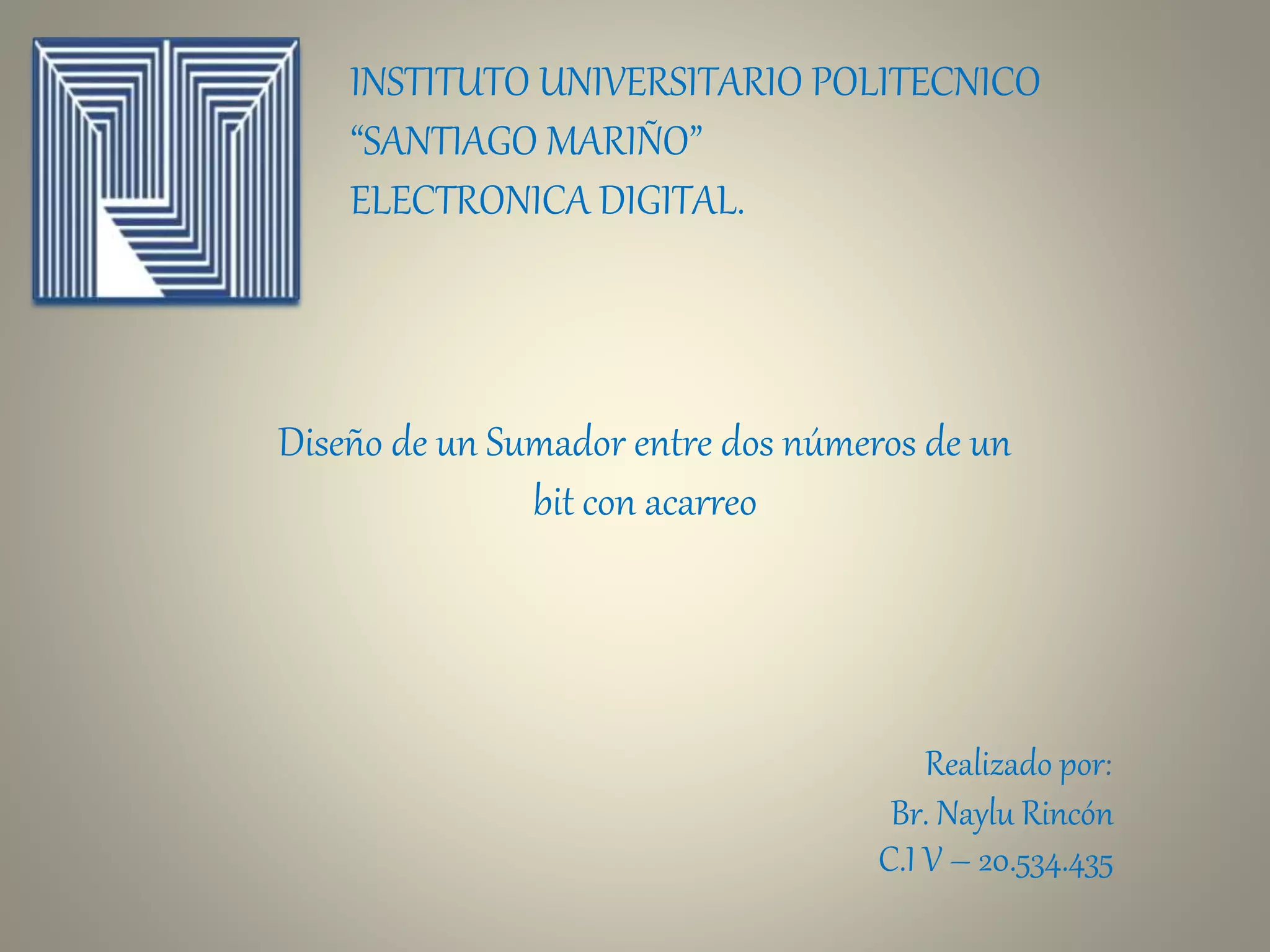

1. INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO MARIÑO”
ELECTRONICA DIGITAL.
Realizado por:
Br. Naylu Rincón
C.I V – 20.534.435
Diseño de un Sumador entre dos números de un
bit con acarreo

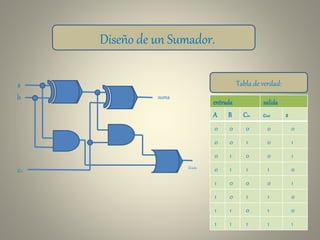

2. Tabla de verdad:
Diseño de un Sumador.
entrada salida
A B Cin cout s
0 0 0 0 0
0 0 1 0 1
0 1 0 0 1
0 1 1 1 0
1 0 0 0 1
1 0 1 1 0
1 1 0 1 0
1 1 1 1 1
suma
cout0
cin
b
a

3. Explicación del sistema
Este tipo de diseño de sumador es conocido como Diseño de Sumador Completo
Contiene una entrada la cual vendría a ser como un bit más de entrada. Este bit adicional lo podríamos
utilizar para considerar el acarreo que se produce por la suma de 2 unos(1) binarios provenientes de otra
operación de suma.
Un circuito sumador completo puede construirse con dos semi-sumadores (Circuitos combinacionales
que ejecuta la suma de dos bits. Este circuito no considera acarreo de entrada.) y una compuerta OR. El
sumador completo se mostro en la figura anterior, donde se detallan su tabla de verdad y su símbolo.
Las expresiones lógicas para S y Cout podemos escribirlas a partir de la tabla de verdad.
