Este documento explica las diferencias entre ondas electromagnéticas y ondas sonoras. Resume la historia del descubrimiento de las ondas electromagnéticas y explica cómo se propagan. También describe las características clave de ambos tipos de ondas como longitud de onda, frecuencia y amplitud. Finalmente, destaca las diferencias principales entre ondas electromagnéticas y ondas sonoras.

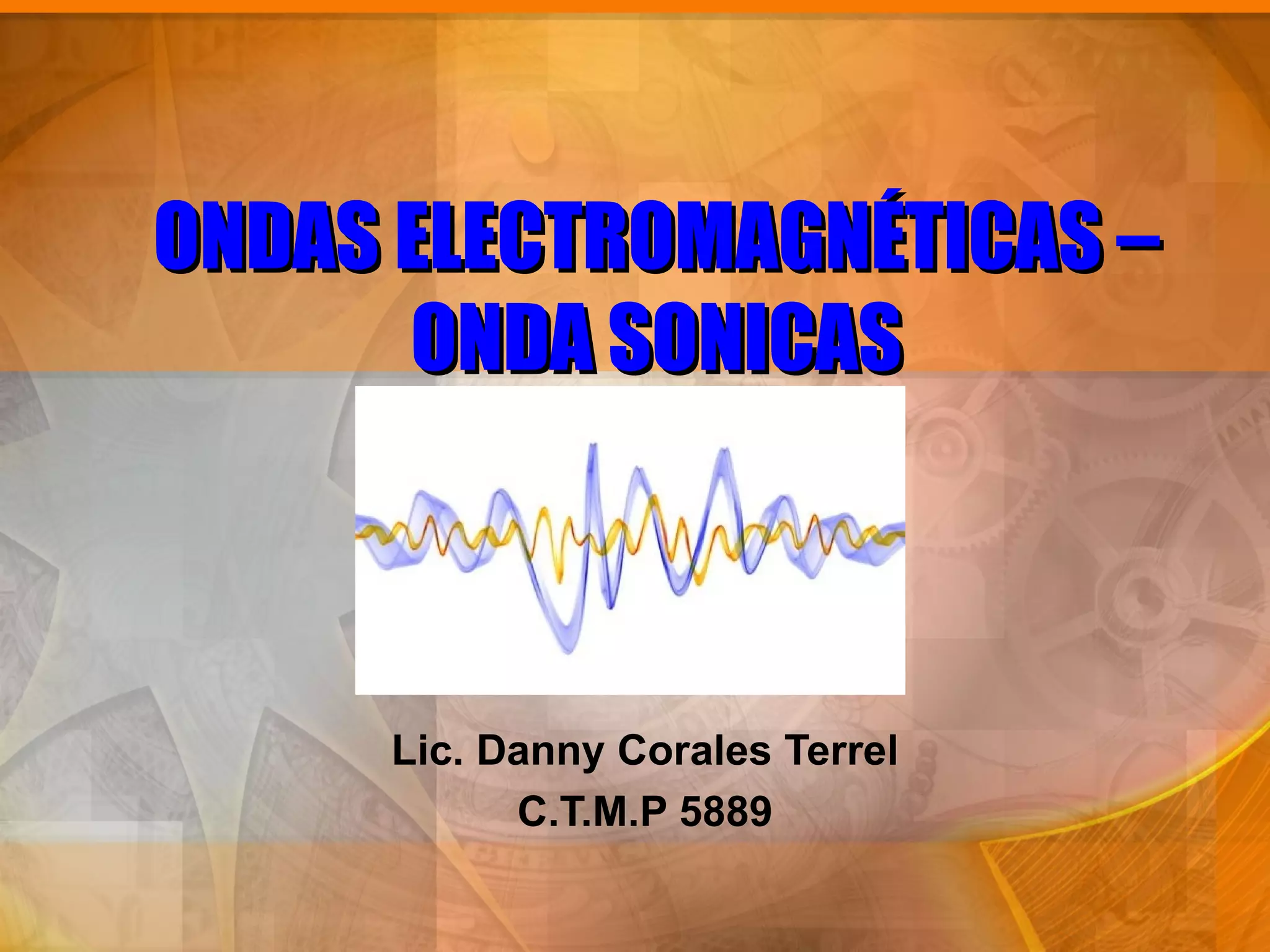

1. ONDAS ELECTROMAGNÉTICAS –
ONDA SONICAS
Lic. Danny Corales Terrel
C.T.M.P 5889

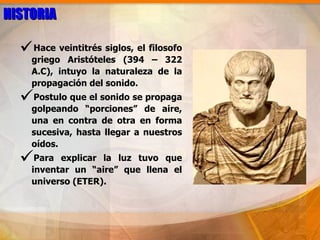

2. HISTORIA
Hace veintitrés siglos, el filosofo
griego Aristóteles (394 – 322
A.C), intuyo la naturaleza de la
propagación del sonido.
Postulo que el sonido se propaga
golpeando “porciones” de aire,
una en contra de otra en forma
sucesiva, hasta llegar a nuestros
oídos.
Para explicar la luz tuvo que
inventar un “aire” que llena el
universo (ETER).

3. HISTORIA
Inicialmente en el siglo XVIII
Newton defendió la teoría
corpuscular de la luz .

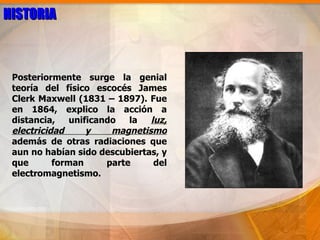

4. HISTORIA
Posteriormente surge la genial
teoría del físico escocés James
Clerk Maxwell (1831 – 1897). Fue
en 1864, explico la acción a
distancia, unificando la luz,
electricidad y magnetismo
además de otras radiaciones que
aun no habían sido descubiertas, y
que forman parte del
electromagnetismo.

5. HISTORIA
HEINRICH HERTZ (1857-1894),
profundizó la teoría
electromagnética propuesta por
Maxwell y obtuvo las ondas
electromagnéticas.

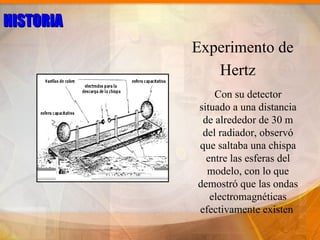

6. HISTORIA
Experimento de
Hertz
Con su detector
situado a una distancia
de alrededor de 30 m
del radiador, observó
que saltaba una chispa
entre las esferas del
modelo, con lo que
demostró que las ondas
electromagnéticas
efectivamente existen

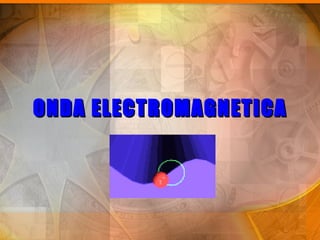

7. ONDA ELECTROMAGNETICA

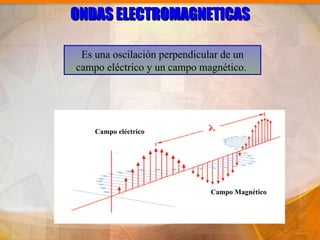

8. ONDAS ELECTROMAGNETICAS
Es una oscilación perpendicular de un
campo eléctrico y un campo magnético.
Campo eléctrico
Campo Magnético

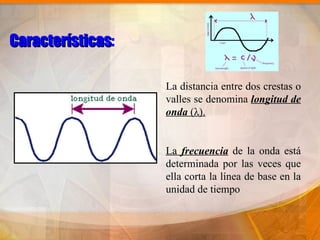

9. Características:
Características
La distancia entre dos crestas o
valles se denomina longitud de
onda (λ).
La frecuencia de la onda está
determinada por las veces que
ella corta la línea de base en la
unidad de tiempo

10. Características:
La amplitud de onda esta definida
por la distancia que separa el pico
de la cresta o valle de la línea de
base (A).
La intensidad de la onda es igual
a la energía E que transporta por
unidad de tiempo, a través de una
superficie S:
I= E/S.t ( julio/m2)

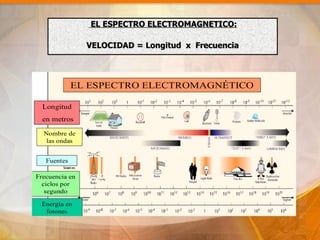

11. EL ESPECTRO ELECTROMAGNETICO:
VELOCIDAD = Longitud x Frecuencia

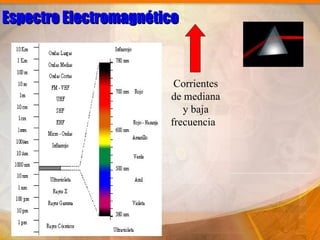

12. Espectro Electromagnético
Corrientes
de mediana
y baja
frecuencia

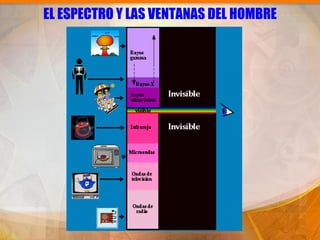

13. EL ESPECTRO Y LAS VENTANAS DEL HOMBRE

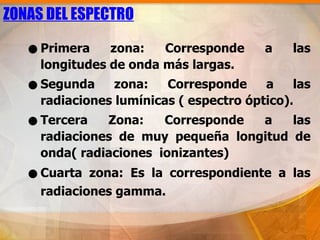

14. ZONAS DEL ESPECTRO
• Primera de onda más largas. a las
longitudes
zona: Corresponde
• Segunda zona: Correspondeóptico).las
radiaciones lumínicas ( espectro
a
• Tercera Zona:muyCorresponde a las
radiaciones de pequeña longitud de
onda( radiaciones ionizantes)
• Cuarta zona: Es la correspondiente a las
radiaciones gamma.

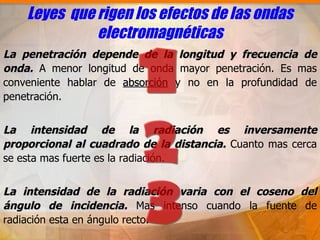

15. Leyes que rigen los efectos de las ondas
electromagnéticas
La penetración depende de la longitud y frecuencia de
onda. A menor longitud de onda mayor penetración. Es mas
conveniente hablar de absorción y no en la profundidad de
penetración.
La intensidad de la radiación es inversamente
proporcional al cuadrado de la distancia. Cuanto mas cerca
se esta mas fuerte es la radiación.
La intensidad de la radiación varia con el coseno del
ángulo de incidencia. Mas intenso cuando la fuente de
radiación esta en ángulo recto.

16. FRECUENCIAS: De la radiografía al radio
LONGITUD X FRECUENCIA: 300,000 Kms.
• Para cubrir esta distancia ( 3 x 100dependerá de la longitud de
segundo, el numero de oscilaciones
000 000 metros) en un
onda de cada paso.
• Las ondas largas, para cubrir una distancia de un segundo
necesitan menos pulsaciones (pasos) que las cortas.
• Una onda de radio muy larga : 1 000 km necesita solo 300 pasos
por segundo para mantener su velocidad de 300 mil kms por
segundo.
• Cuando las ondas se acortan la frecuencia sube. Ejemplo: Radio FM
y televisión se miden en centímetros; dan cientos de millones de
pasos por segundo. La luz necesitara mas pasos y su frecuencia se
expresa con un numero seguido de 12 ceros, los rayos X y Gamma
son cuatro a seis ceros mas.

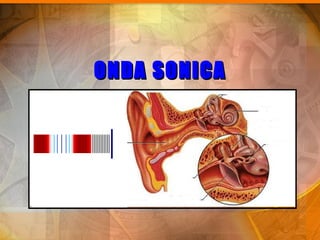

17. ONDA SONICA

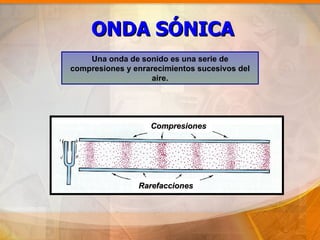

18. ONDA SÓNICA
Una onda de sonido es una serie de
compresiones y enrarecimientos sucesivos del
aire.
Compresiones
Rarefacciones

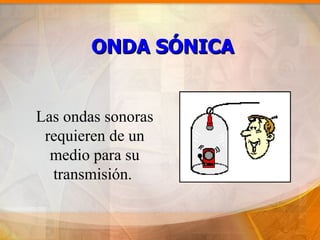

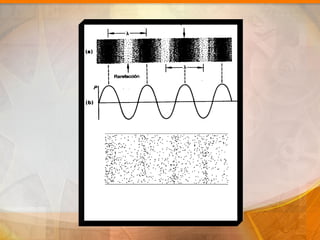

20. ONDA SÓNICA
Las ondas sonoras
requieren de un
medio para su
transmisión.

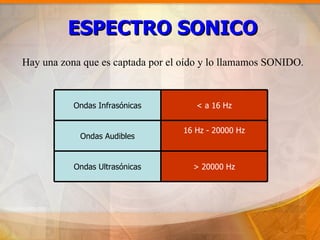

21. ESPECTRO SONICO
Hay una zona que es captada por el oído y lo llamamos SONIDO.
Ondas Infrasónicas < a 16 Hz
16 Hz - 20000 Hz
Ondas Audibles
Ondas Ultrasónicas > 20000 Hz

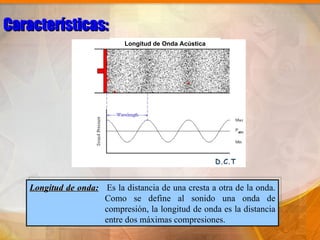

22. Características:
Longitud de Onda Acústica
D.C.T
Longitud de onda: Es la distancia de una cresta a otra de la onda.
Como se define al sonido una onda de
compresión, la longitud de onda es la distancia
entre dos máximas compresiones.

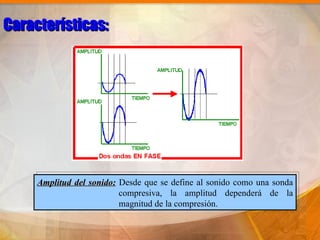

23. Características:
Amplitud del sonido: Desde que se define al sonido como una sonda
compresiva, la amplitud dependerá de la
magnitud de la compresión.

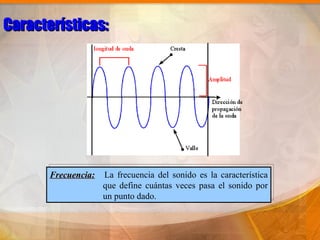

24. Características:
Frecuencia: La frecuencia del sonido es la característica
que define cuántas veces pasa el sonido por
un punto dado.

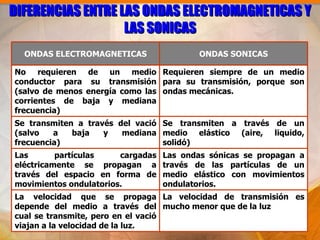

25. DIFERENCIAS ENTRE LAS ONDAS ELECTROMAGNETICAS Y
LAS SONICAS
ONDAS ELECTROMAGNETICAS ONDAS SONICAS
No requieren de un medio Requieren siempre de un medio
conductor para su transmisión para su transmisión, porque son
(salvo de menos energía como las ondas mecánicas.
corrientes de baja y mediana
frecuencia)
Se transmiten a través del vació Se transmiten a través de un
(salvo a baja y mediana medio elástico (aire, liquido,
frecuencia) solidó)
Las partículas cargadas Las ondas sónicas se propagan a
eléctricamente se propagan a través de las partículas de un
través del espacio en forma de medio elástico con movimientos
movimientos ondulatorios. ondulatorios.
La velocidad que se propaga La velocidad de transmisión es
depende del medio a través del mucho menor que de la luz
cual se transmite, pero en el vació
viajan a la velocidad de la luz.

26. ¿ ME ENTENDIERON ?

27. Onda mecánica
Onda electromagnética
Lic. Danny Corales T.

28. CONCLUSIONES
 Para poder entender las corrientes de baja, mediana y
alta frecuencias, no pensemos que son otras, debemos
pensar que son lo mismo sólo que con diferente
frecuencia.
 Las ondas electromagnéticas se forman con la
participación del campo magnético y eléctrico.
 Hay características similares entre la onda sónica y la
onda electromagnética, aunque por su origen son dos
formas completamente diferentes de transmisión de
energía.
