TÉRMINOS DE REFERENCIA DE EJECUCIÓN DE ESTUDIOS HIDROSANITARIOS EN
VIVIENDAS, EDIFICACIONES COMERCIOS.
Los términos de referencia que se presentan a continuación describen los estudios que deberá realizar el consultor de acuerdo
con los requisitos de la Empresa Pública - Empresa Municipal de Agua Potable y Alcantarillado de Riobamba EP EMAPAR.
1. ANTECEDENTES
El consultor ubicará el proyecto describiendo únicamente los aspectos relevantes, indicando las áreas de terreno, áreas de
construcción, clasificado por plantas. El consultor deberá recabar toda la información disponible que guarde relación con el
estudio propuesto.
2. SISTEMA DE AGUA POTABLE
2.1 Diseño de la Reserva
El cálculo de la reserva, para una edificación se la realizará tomando en cuenta la dotación de agua acorde con la zona de la
ciudad, así como el número de habitantes que pueden llegar a vivir en el inmueble. Si el diseño hidrosanitario es para una
industria o comercio se analizará la dotación de acuerdo a la actividad industrial o comercial a desarrollarse.
Tipos de Reservas para Abastecimiento de Agua:
a. Para reserva alta
• Se utilizará para edificaciones de máximo tres pisos dependiendo de la presión disponible de la red pública
• Acometida directa al tanque alto con paso directo a suministro por gravedad
• Volumen del tanque alto con disponibilidad para las 24 horas de un día, es decir el volumen del tanque alto será
del 100%
• El sistema debe garantizar la renovación del agua del tanque alto, se deberá considerar bastones de aireación
y ventosa.
• La altura del tanque debe garantizar el funcionamiento adecuado del aparato que por su ubicación se encuentre
en un lugar desventajoso.
• Es necesario conocer las características requeridas de presión de la grifería. Para que de ser el caso se diseñe
un sistema de bombeo para mitigar las necesidades de presión en el aparato sanitario más desfavorable.
• Se emitirá una certificación por parte del profesional de la Ingeniería Civil, en la que se indique que la estructura
de la edificación ha sido modelada para que funcione con la carga de una reserva ubicada en la parte alta del
edificio, en el caso de un movimiento sísmico.
b. Reserva baja y alta
• Acometida a reserva baja y paso directo a la red de bombeo a la reserva alta.
• Volumen de reserva baja entre el 60 y 70% del consumo doméstico diario
• Volumen reserva alta entre el 40 y 30 % del consumo doméstico diario
• El equipo de bombeo deberá tener la capacidad para el 100% del caudal total.
c. Reserva baja, bombeo a reserva alta y equipo de presión elevado bajo y alto
• Acometida a tanque reserva baja y paso directo a red de bombeo
• Equipo de bombeo para llenado de reserva alta
• Suministro por gravedad a pisos inferiores
• Equipo de presión para pisos superiores
• Volumen tanque bajo entre el 60 y 70% del consumo diario
• Volumen tanque alto entre el 40 y 30 % del consumo diario
d. Reserva baja
• Acometida a reserva baja.
• Volumen de la reserva igual al 100% del consumo diario
• Suministro con equipo de presión, tanque hidroneumático.

EMPRESA PÚBLICA
____________________________________________________________________________________________
Página 2 de 7

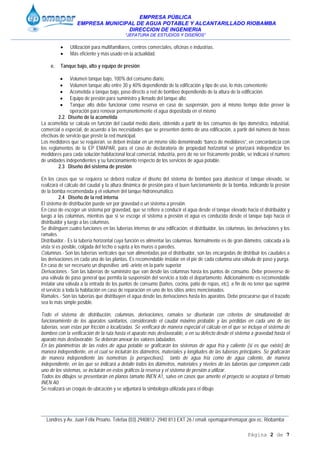

• Utilización para multifamiliares, centros comerciales, oficinas e industrias.
• Más eficiente y más usado en la actualidad.
e. Tanque bajo, alto y equipo de presión
• Volumen tanque bajo, 100% del consumo diario.
• Volumen tanque alto entre 30 y 40% dependiendo de la edificación y tipo de uso, lo más conveniente
• Acometida a tanque bajo, paso directo a red de bombeo dependiendo de la altura de la edificación.
• Equipo de presión para suministro y llenado del tanque alto.
• Tanque alto debe funcionar como reserva en caso de suspensión, pero al mismo tiempo debe prever la
operación para renovar permanentemente el agua depositada en el mismo
2.2. Diseño de la acometida
La acometida se calcula en función del caudal medio diario, obtenido a partir de los consumos de tipo doméstico, industrial,
comercial o especial, de acuerdo a las necesidades que se presenten dentro de una edificación, a partir del número de horas
efectivas de servicio que preste la red municipal.
Los medidores que se requieran, se deben instalar en un mismo sitio denominado “banco de medidores”, en concordancia con
los reglamentos de la EP EMAPAR, para el caso de declaratoria de propiedad horizontal se priorizará independizar los
medidores para cada solución habitacional local comercial, industria, pero de no ser físicamente posible, se indicará el número
de unidades independientes y su funcionamiento respecto de los servicios de agua potable.
2.3 Diseño del sistema de presión
En los casos que se requiera se deberá realizar el diseño del sistema de bombeo para abastecer el tanque elevado, se
realizará el cálculo del caudal y la altura dinámica de presión para el buen funcionamiento de la bomba, indicando la presión
de la bomba recomendada y el volumen del tanque hidroneumático.
2.4 Diseño de la red interna
El sistema de distribución puede ser por gravedad o un sistema a presión.
En caso de escoger un sistema por gravedad, que se refiere a conducir el agua desde el tanque elevado hacia el distribuidor y
luego a las columnas, mientras que si se escoge el sistema a presión el agua es conducida desde el tanque bajo hacia el
distribuidor y luego a las columnas.
Se distinguen cuatro funciones en las tuberías internas de una edificación: el distribuidor, las columnas, las derivaciones y los
ramales.
Distribuidor.- Es la tubería horizontal cuya función es alimentar las columnas. Normalmente es de gran diámetro, colocada a la
vista si es posible, colgada del techo o sujeta a los muros o paredes.
Columnas.- Son las tuberías verticales que son alimentadas por el distribuidor, son las encargadas de distribuir los caudales a
las derivaciones en cada una de las plantas. Es recomendable instalar en el pie de cada columna una válvula de paso y purga.
En caso de ser necesario un dispositivo anti -ariete en la parte superior
Derivaciones.- Son las tuberías de suministro que van desde las columnas hasta los puntos de consumo. Debe proveerse de
una válvula de paso general que permita la suspensión del servicio a todo el departamento. Adicionalmente es recomendable
instalar una válvula a la entrada de los puntos de consumo (baños, cocina, patio de ropas, etc), a fin de no tener que suprimir
el servicio a toda la habitación en caso de reparación en uno de los sitios antes mencionados.
Ramales.- Son las tuberías que distribuyen el agua desde las derivaciones hasta los aparatos. Debe procurarse que el trazado
sea lo más simple posible.
Todo el sistema de distribución, columnas, derivaciones, ramales se diseñarán con criterios de simultaneidad de
funcionamiento de los aparatos sanitarios, considerando el caudal máximo probable y las pérdidas en cada uno de las
tuberías, sean estas por fricción o localizadas. Se verificará de manera especial el cálculo en el que se incluya el sistema de
bombeo con la verificación de la ruta hasta el aparato más desfavorable, o en su defecto desde el sistema a gravedad hasta el
aparato más desfavorable. Se deberán anexar los valores tabulados.
En las planimetrías de las redes de agua potable se graficarán los sistemas de agua fría y caliente (si es que existe) de
manera independiente, en el cual se incluirán los diámetros, materiales y longitudes de las tuberías principales. Se graficarán
de manera independiente las isometrías (o perspectivas), tanto de agua fría como de agua caliente, de manera
independiente, en las que se indicará a detalle todos los diámetros, materiales y niveles de las tuberías que componen cada
uno de los sistemas, se incluirán en estos gráficos la reserva y el sistema de presión a utilizar.
Todos los dibujos se presentarán en planos tamaño INEN A1, salvo en casos que amerite el proyecto se aceptará el formato
INEN A0.
Se realizará un croquis de ubicación y se adjuntará la simbología utilizada para el dibujo

EMPRESA PÚBLICA
____________________________________________________________________________________________
Página 3 de 7

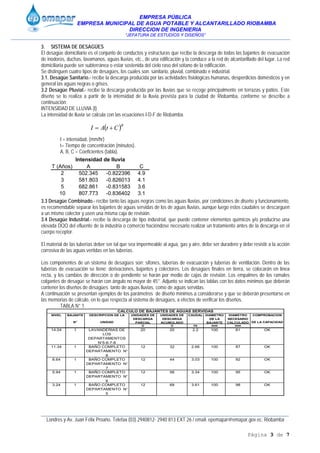

3. SISTEMA DE DESAGÜES
El desagüe domiciliario es el conjunto de conductos y estructuras que recibe la descarga de todas las bajantes de evacuación
de inodoros, duchas, lavamanos, aguas lluvias, etc., de una edificación y la conduce a la red de alcantarillado del lugar. La red
domiciliaria puede ser subterránea o estar sostenida del cielo raso del sótano de la edificación.
Se distinguen cuatro tipos de desagües, los cuales son: sanitario, pluvial, combinado e industrial.
3.1. Desagüe Sanitario.- recibe la descarga producida por las actividades fisiológicas humanas, desperdicios domésticos y en
general las aguas negras o grises.
3.2 Desagüe Pluvial.- recibe la descarga producida por las lluvias que se recoge principalmente en terrazas y patios. Este
diseño se lo realiza a partir de la intensidad de la lluvia prevista para la ciudad de Riobamba, conforme se describe a
continuación:
INTENSIDAD DE LLUVIA (I)
La intensidad de lluvia se calcula con las ecuaciones I-D-F de Riobamba.
I = intensidad, (mm/hr)
t= Tiempo de concentración (minutos).
A, B, C = Coeficientes (tabla).
3.3 Desagüe Combinado.- recibe tanto las aguas negras como las aguas lluvias, por condiciones de diseño y funcionamiento,
es recomendable separar los bajantes de aguas servidas de los de aguas lluvias, aunque luego estos caudales se descarguen
a un mismo colector y usen una misma caja de revisión.
3.4 Desagüe Industrial.- recibe la descarga de tipo industrial, que puede contener elementos químicos y/o producirse una
elevada DQO del efluente de la industria o comercio haciéndose necesario realizar un tratamiento antes de la descarga en el
cuerpo receptor.
El material de las tuberías deber ser tal que sea impermeable al agua, gas y aire, debe ser duradero y debe resistir a la acción
corrosiva de las aguas vertidas en las tuberías.
Los componentes de un sistema de desagües son: sifones, tuberías de evacuación y tuberías de ventilación. Dentro de las
tuberías de evacuación se tiene: derivaciones, bajantes y colectores. Los desagües finales en tierra, se colocarán en línea
recta, y los cambios de dirección o de pendiente se harán por medio de cajas de revisión. Los empalmes de los ramales
colgantes de desagüe se harán con ángulo no mayor de 45°. Adjunto se indican las tablas con los datos mínimos que deberán
contener los diseños de desagües tanto de aguas lluvias, como de aguas servidas.
A continuación se presentan ejemplos de los parámetros de diseño mínimos a considerarse y que se deberán presentarse en
las memorias de cálculo, en lo que respecta al sistema de desagües, a efectos de verificar los diseños.
TABLA N° 1
NIVEL BAJANTE
N°
DESCRIPCION DE LA
UNIDAD
UNIDADES DE
DESCARGA
PARCIAL
UNIDADES DE
DESCARGA
ACUMULADO
CAUDAL DIAMETRO
DE LA
BAJANTE
DIAMETRO
NECESARIO
CALCULADO
COMPROBACION
DE LA CAPACIDAD
U U l/s mm mm
14.04 1 LAVANDERIAS DE
LOS
DEPARTAMENTOS
N°5-6-7-8
20 20 2.2 100 81 OK
11.34 1 BAÑO COMPLETO
DEPARTAMENTO N°
8
12 32 2.66 100 87 OK
DEPARTAMENTO N°
7
12 44 3.03 100 92 OK
DEPARTAMENTO N°
6
12 56 3.34 100 95 OK
DEPARTAMENTO N°
5
12 68 3.61 100 98 OK
CALCULO DE BAJANTES DE AGUAS SERVIDAS
( )B
CtAI +=
T (Años) A B C
2 502.345 -0.822396 4.9
3 581.803 -0.826013 4.1
5 682.861 -0.831583 3.6
10 807.773 -0.836402 3.1
Intensidad de lluvia

EMPRESA PÚBLICA
____________________________________________________________________________________________
Página 4 de 7

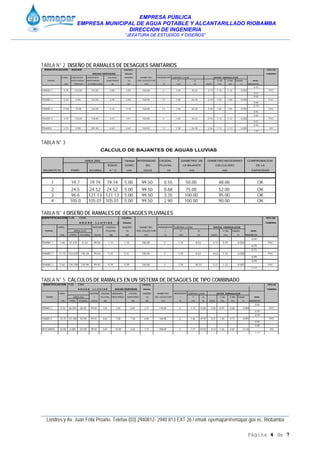

TABLA N° 2 DISEÑO DE RAMALES DE DESAGÜES SANITARIOS
IDENTIFICACION AGUAS CAUDAL TIPO DE
AGUAS SERVIDAS Diseño TUBERIA
LONG. UNIDADES UNIDADES CAUDAL DISEÑO DIAMETRO PENDIENTE TUBERIA LLENA DATOS HIDRAULICOS
RAMAL DESCARGA DESCARGA SANITARIO l/s DEL COLECTOR I V Q V dis V Min Calado NIVEL
mts PARCIAL ACUMULADO Qs Qd mm % m/s l/s Qd/Q m/s m/s m PROYECTO
-0.45
TRAMO 1 4.70 153.00 153.00 5.00 5.00 160.00 2 1.50 30.23 0.17 1.16 1.16 0.083 PVC
-0.54
-0.60
TRAMO 2 5.20 0.00 153.00 5.00 5.00 160.00 1.5 1.30 26.18 0.19 1.04 1.04 0.084 PVC
-0.68
-0.70
TRAMO 3 17.00 10.00 163.00 5.16 5.16 160.00 1.5 1.30 26.18 0.20 1.05 1.05 0.084 PVC
-0.96
-0.60
TRAMO 4 3.70 118.00 118.00 4.51 4.51 160.00 2 1.50 30.23 0.15 1.12 1.12 0.083 PVC
-0.67
-0.96
TRAMO5 3.75 0.00 281.00 6.69 6.69 160.00 1.5 1.30 26.18 0.26 1.12 1.12 0.085 HS
-1.01
TABLA N° 3
Tiempo INTENSIDAD CAUDAL DIAMETRO DE DIAMETRO NECESARIO COMPROBACION
EQUIV. CONC I(5) PLUVIAL LA BAJANTE CALCULADO DE LA
BAJANTE N° PARC ACUMUL A * C min l/s/m2 l/s mm mm CAPACIDAD
1 19.7 19.74 19.74 5.00 99.50 0.55 50.00 48.00 OK
2 24.5 24.52 24.52 5.00 99.50 0.68 75.00 52.00 OK
3 96.6 121.13 121.13 5.00 99.50 3.35 100.00 95.00 OK
4 105.0 105.01 105.01 5.00 99.50 2.90 100.00 90.00 OK
CALCULO DE BAJANTES DE AGUAS LLUVIAS
AREA (M2)
TABLA N° 4 DISEÑO DE RAMALES DE DESAGÜES PLUVIALES
IDENTIFICACION TUB CAN CAUDAL TIPO DE
A G U A S L L U V I A S (L Diseño TUBERIA
LONG. INTENS CAUDAL DISEÑO DIAMETRO PENDIENTE TUBERIA LLENA DATOS HIDRAULICOS
RAMAL AREA (m2) I PLUVIAL l/s DEL COLECTOR I V Q V dis Calado NIVEL
mts PARC ACUMUL l/s/m2 Qp Qd mm % m/s l/s Qd/Q m/s m PROYECTO
-0.60
TRAMO 1 7.60 41.610 41.61 99.50 1.15 1.15 100.00 2 1.10 8.63 0.13 0.79 0.052 PVC
-0.75
-0.75
TRAMO 2 12.10 154.670 196.28 99.50 5.42 5.42 100.00 2 1.10 8.63 0.63 1.16 0.058 PVC
-0.99
-0.99
TRAMO 3 5.60 139.700 335.98 99.50 9.29 9.29 160.00 2 1.50 30.23 0.31 1.33 0.093 PVC
-1.11
TABLA N° 5 CÁLCULOS DE RAMALES EN UN SISTEMA DE DESAGÜES DE TIPO COMBINADO
IDENTIFICACION TUB CAN CAUDAL TIPO DE
A G U A S L L U V I A S AGUAS SERVIDAS Diseño TUBERIA
LONG. INTENS CAUDAL UNIDADES CAUDAL DISEÑO DIAMETRO PENDIENTE TUBERIA LLENA DATOS HIDRAULICOS
RAMAL AREA (ha) I PLUVIAL DESCARGA SANITARIO l/s DEL COLECTOR I V Q V dis V Min Calado NIVEL
mts PARC ACUMUL l/s/m2 Qp Qs Qd mm % m/s l/s Qd/Q m/s m/s m PROYECTO
-0.60
TRAMO 1 5.36 66.500 66.50 99.50 1.84 2.00 0.87 2.71 110.00 2 1.14 10.85 0.25 0.97 0.68 0.058 PVC
-0.70
-0.70
TRAMO 2 10.70 101.300 167.80 99.50 4.64 7.00 1.44 6.08 160.00 2 1.46 29.39 0.21 1.20 0.73 0.093 PVC
-0.90
-0.90
DESCARGA 10.00 0.000 167.80 99.50 4.64 31.00 2.63 7.27 200.00 2 1.77 55.50 0.13 1.26 0.87 0.116 HS
-1.11

EMPRESA PÚBLICA
____________________________________________________________________________________________
Página 5 de 7

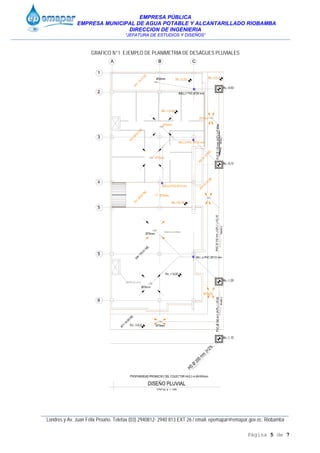

GRAFICO N°1 EJEMPLO DE PLANIMETRIA DE DESAGUES PLUVIALES

EMPRESA PÚBLICA
____________________________________________________________________________________________
Página 6 de 7

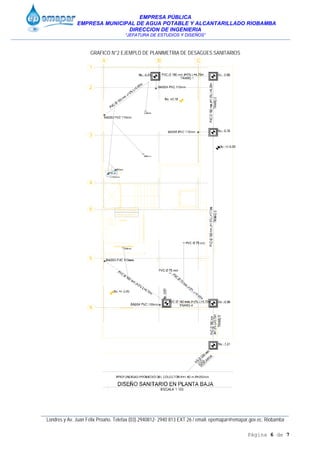

GRAFICO N°2 EJEMPLO DE PLANIMETRIA DE DESAGÜES SANITARIOS

EMPRESA PÚBLICA
____________________________________________________________________________________________
Página 7 de 7
4. SISTEMA CONTRA INCENDIOS
El sistema contra incendios deberá considerar la reserva de agua exclusiva para la mitigación de un siniestro por esta
causa, o en su defecto se deberá indicar el sistema en reemplazo a implementarse, en concordancia con las normas
vigentes emitidas por parte del Cuerpo de Bomberos, Mediante Acuerdo Ministerial N° 01257 de Diciembre año 2008.
Se deberá ubicar el hidrante más cercano a la edificación, y de ser el caso, se ubicarán las tomas siamesas respectivas
de uso exclusivo contra incendios, para abastecimiento adicional tanto de la reserva contra incendios y para el sistema de
presión del mismo uso. Se graficarán tanto la isometría como la planta del mencionado sistema. Se puede observar el
detalle en el gráfico siguiente:

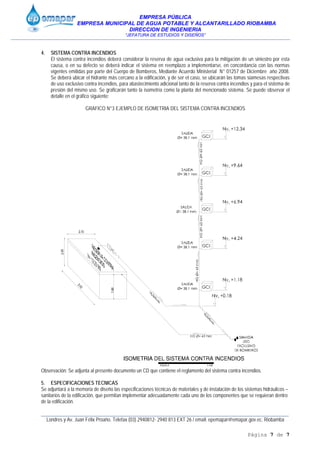

GRAFICO N°3 EJEMPLO DE ISOMETRIA DEL SISTEMA CONTRA INCENDIOS
Observación: Se adjunta al presente documento un CD que contiene el reglamento del sistema contra incendios.
5. ESPECIFICACIONES TECNICAS
Se adjuntará a la memoria de diseño las especificaciones técnicas de materiales y de instalación de los sistemas hidráulicos –
sanitarios de la edificación, que permitan implementar adecuadamente cada uno de los componentes que se requieran dentro
de la edificación.

Parametros diseño edificios

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Parametros diseño edificios

Último

Parametros diseño edificios
