1. www.areatecnologia.com

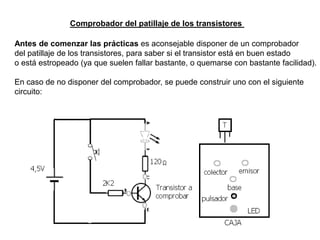

2. Comprobador del patillaje de los transistores
Antes de comenzar las prácticas es aconsejable disponer de un comprobador
del patillaje de los transistores, para saber si el transistor está en buen estado
o está estropeado (ya que suelen fallar bastante, o quemarse con bastante facilidad).
En caso de no disponer del comprobador, se puede construir uno con el siguiente
circuito:

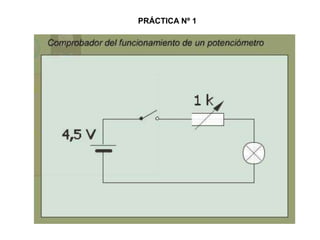

3. PRÁCTICA Nº 1

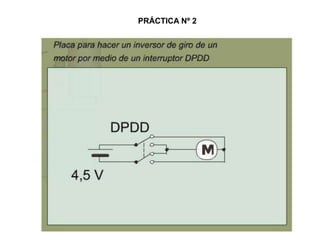

4. PRÁCTICA Nº 2

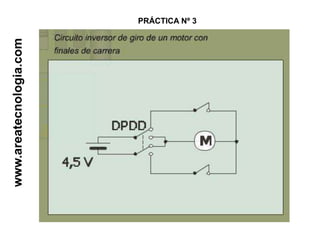

5. PRÁCTICA Nº 3www.areatecnologia.com

6. PRÁCTICA Nº 4

7. PRÁCTICA Nº 5

8. PRÁCTICA Nº 6
www.areatecnologia.com

9. PRÁCTICA Nº 7

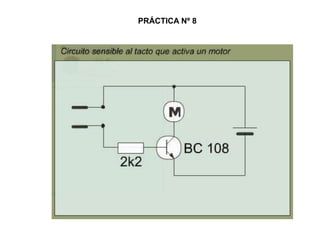

10. PRÁCTICA Nº 8

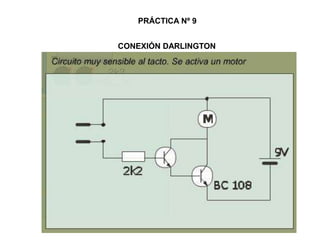

11. CONEXIÓN DARLINGTON
PRÁCTICA Nº 9

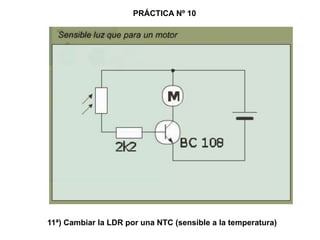

12. 11ª) Cambiar la LDR por una NTC (sensible a la temperatura)
PRÁCTICA Nº 10

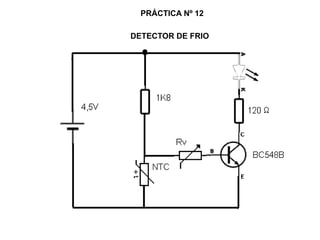

13. DETECTOR DE FRIO
PRÁCTICA Nº 12

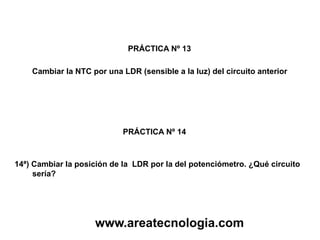

14. PRÁCTICA Nº 13
PRÁCTICA Nº 14
Cambiar la NTC por una LDR (sensible a la luz) del circuito anterior
14ª) Cambiar la posición de la LDR por la del potenciómetro. ¿Qué circuito
sería?
www.areatecnologia.com

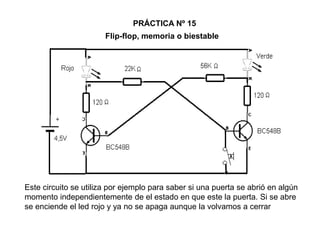

15. Flip-flop, memoria o biestable
PRÁCTICA Nº 15
Este circuito se utiliza por ejemplo para saber si una puerta se abrió en algún
momento independientemente de el estado en que este la puerta. Si se abre
se enciende el led rojo y ya no se apaga aunque la volvamos a cerrar

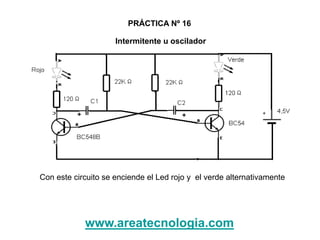

16. Intermitente u oscilador
PRÁCTICA Nº 16
Con este circuito se enciende el Led rojo y el verde alternativamente
www.areatecnologia.com

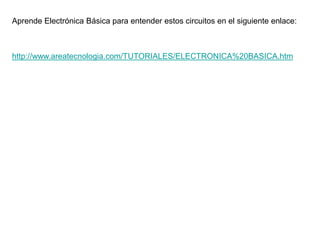

17. Aprende Electrónica Básica para entender estos circuitos en el siguiente enlace:
http://www.areatecnologia.com/TUTORIALES/ELECTRONICA%20BASICA.htm
